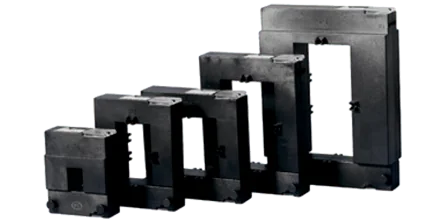

AKCP CT ouvrant - Capteur de courant à noyau ouvrant sortie 5 A ou 5 V
- Noyau ouvrant : pose autour du câble ou de la barre sans coupure
- Sortie 5 A : calibres de 1 000/5 A à 4 000/5 A, classe 0,5 à 3
- Sortie 5 V DC : calibres de 100 à 500 A, précision 2 % pleine échelle
- Réseaux 50/60 Hz, tension maximale 720 V
- Pour compteur AKCP PMS ou entrée analogique du sensorProbeX+
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant |
| Usage | Comptage énergétique, Maintenance prédictive, Salle serveur / datacenter |
| Plage de mesure | Courant : 1 000 à 4 000 A (sortie 5 A) ou 100 à 500 A (sortie 5 V) |
| Précision | Courant : classe 0,5, 1 ou 3 (sortie 5 A) ; 2 % de la pleine échelle (sortie 5 V) |
| Compatibilité | AKCP PMS sur transformateurs de courant, module A2D du sensorProbeX+ |
| Variante | Sortie 5 A pour compteur ou sortie 0-5 V DC pour entrée analogique |
| Autonomie | Sans objet (alimenté) |
| Calibre de courant | 1 000/5 A à 4 000/5 A ou 100 A/5 V à 500 A/5 V |
| Fréquence | 50/60 Hz |
| Sortie | Sortie 5 A, Sortie 0-5 V DC |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

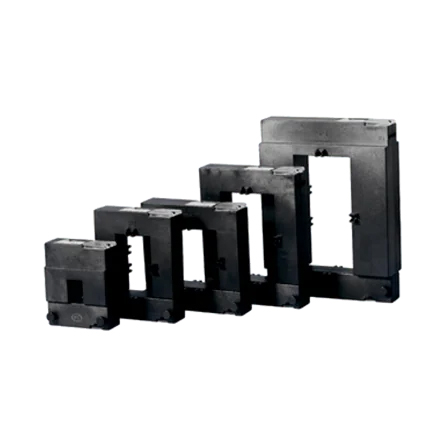

Le capteur de courant ouvrant AKCP est un transformateur de courant (TC) à noyau ouvrant qui se pose autour d'un câble ou d'une barre sans couper l'installation. Il existe en deux familles : sortie 5 A pour alimenter un compteur d'énergie AKCP PMS, et sortie 0-5 V DC pour un raccordement direct sur une entrée analogique.
Il s'adresse aux électriciens, exploitants de datacenters et gestionnaires techniques qui veulent mesurer les départs d'un TGBT, d'un tableau divisionnaire ou d'une alimentation de baie sans interruption de service. Les grands calibres acceptent de gros câbles ou des barres, les petits modèles se glissent dans un tableau existant.
Points forts du CT ouvrant AKCP
- Pose sans coupure grâce au noyau ouvrant
- Sortie 5 A : calibres de 1 000/5 A à 4 000/5 A pour cette référence
- Gamme constructeur de 100 à 5 000 A au primaire, secondaire 5 A ou 1 A
- Classe de précision 0,5, 1 ou 3, charge nominale de 1 à 30 VA
- Sortie 5 V DC : calibres de 100 à 500 A, précision 2 % pleine échelle
- Réseaux 50/60 Hz, tension maximale de 720 V
- Large fenêtre pour gros câbles et barres
Applications en bâtiment et sur site technique
- Datacenters : mesure des départs d'alimentation et de la charge des onduleurs.
- Tertiaire : sous-comptage énergétique des départs CVC, éclairage et prises.
- Industrie : surveillance de surcharge sur un moteur ou une ligne de production.
- Collectivités : suivi des consommations par bâtiment sans travaux lourds.
- Maintenance : détection d'une dérive de courant annonciatrice de défaut.
Intégration et compatibilité
Les TC à sortie 5 A se raccordent au compteur d'énergie AKCP PMS en version sur transformateurs de courant, compatible avec les plateformes securityProbe et sensorProbe+. Le compteur calcule courant, tension et énergie et remonte les valeurs dans l'interface du boîtier, en SNMP et dans l'AKCPro Server. Voir nos compteurs électriques.
Les TC à sortie 0-5 V DC se câblent en deux fils sur le module d'entrées analogiques A2D du sensorProbeX+ ou sur l'adaptateur A2D du Wireless Tunnel. Ils conviennent quand une simple mesure de courant suffit. Retrouvez toute l'offre dans la rubrique capteurs de courant et sur la page AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| CTXXX/5A | Sortie 5 A, calibres 1 000/5 A à 4 000/5 A | Comptage d'énergie avec un compteur PMS sur TC |
| CTXXX/5V | Sortie 0-5 V DC, calibres 100 à 500 A | Mesure de courant directe sur entrée analogique A2D |
Caractéristiques techniques
| Technologie | Transformateur de courant à noyau ouvrant |
|---|---|
| Sortie 5 A : courant primaire | 100 à 5 000 A selon modèle (1 000 à 4 000 A pour cette référence) |
| Sortie 5 A : courant secondaire | 5 A ou 1 A |
| Sortie 5 A : classe | 0,5, 1 ou 3 |
| Sortie 5 A : charge nominale | 1 à 30 VA |
| Sortie 5 A : tension maximale | 0,72/3 kV |
| Sortie 5 A : courant thermique de courte durée | 100 x In |
| Sortie 5 A : normes | IEC 44-1, BS 7626 |
| Sortie 5 V : courant primaire | 5 à 500 A selon modèle (100 à 500 A pour cette référence) |
| Sortie 5 V : précision | 2 % de la pleine échelle |
| Sortie 5 V : tension maximale | 720 V |
| Sortie 5 V : ouvertures | Ø10 mm (5-50 A), Ø16 mm (10-100 A), Ø24 mm (100-300 A), Ø36 mm (100-500 A) |
| Sortie 5 V : raccordement | 2 fils vers entrée A2D |
| Fréquence | 50/60 Hz |
| Humidité de fonctionnement (5 V) | 20 à 80 % sans condensation |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Courant
- Usage
- Salle serveur / datacenter, Comptage énergétique, Maintenance prédictive
- Plage de mesure
- Courant : 1 000 à 4 000 A (sortie 5 A) ou 100 à 500 A (sortie 5 V)
- Précision
- Courant : classe 0,5, 1 ou 3 (sortie 5 A) ; 2 % de la pleine échelle (sortie 5 V)
- Compatibilité
- AKCP PMS sur transformateurs de courant, module A2D du sensorProbeX+
- Variante
- Sortie 5 A pour compteur ou sortie 0-5 V DC pour entrée analogique
- Autonomie
- Sans objet (alimenté)
- Calibre de courant
- 1 000/5 A à 4 000/5 A ou 100 A/5 V à 500 A/5 V
- Fréquence
- 50/60 Hz
- Sortie
- Sortie 5 A, Sortie 0-5 V DC
Contenu et accessoires compatibles
Les TC à sortie 5 A s'utilisent avec un compteur AKCP PMS sur transformateurs de courant ; les TC à sortie 5 V avec le module A2D du sensorProbeX+.
Documentation
Questions fréquentes
Quelle sortie choisir, 5 A ou 5 V ?
La sortie 5 A alimente un compteur d'énergie AKCP PMS sur transformateurs de courant, qui calcule puissance et énergie. La sortie 0-5 V DC se raccorde directement à une entrée analogique A2D du sensorProbeX+ pour suivre un courant sans compteur.
Faut-il couper l'alimentation pour installer le TC ?
Non. Le noyau s'ouvre et se referme autour du câble ou de la barre, sans débrancher le conducteur. L'intervention reste réservée à un électricien habilité.
Quelles ouvertures sont disponibles en sortie 5 V ?
La fiche technique décrit des passages de 10 mm (5 à 50 A), 16 mm (10 à 100 A), 24 mm (100 à 300 A) et 36 mm (100 à 500 A). Indiquez le calibre et la section du câble pour choisir le bon modèle.
Quelle précision attendre ?
Les TC à sortie 5 A existent en classe 0,5, 1 ou 3. Les modèles à sortie 5 V offrent une précision constante de 2 % de la pleine échelle, suffisante pour un suivi de charge.
À propos de AKCP
AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour le CT ouvrant AKCP
Indiquez le calibre, la section des conducteurs ou des barres et l'équipement AKCP prévu : nous vous répondons sous 24 h ouvrées avec un conseil technique.
Les tarifs sont établis selon les calibres et les quantités.
Produits similaires
Voir toute la catégorie
AKCP powerProbe+ accessoires - Transformateur de courant 120 A et VT
- Courant
- Tension
Dragino CS01 - Capteur de courant 4 voies LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
HWgroup Power Detector - Détecteur de présence tension secteur 110-230 V
- Aucune (filaire)
- Tension
- Secteur 100-240 V AC

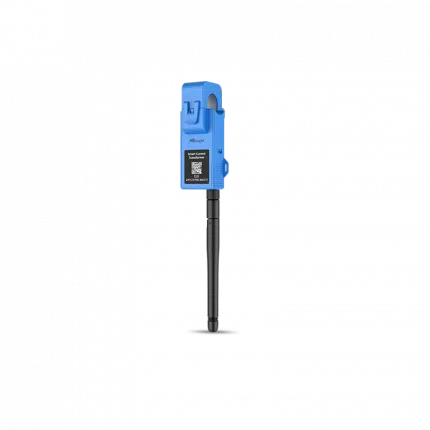

Milesight CT10x - Capteur de courant LoRaWAN à pince auto-alimenté
