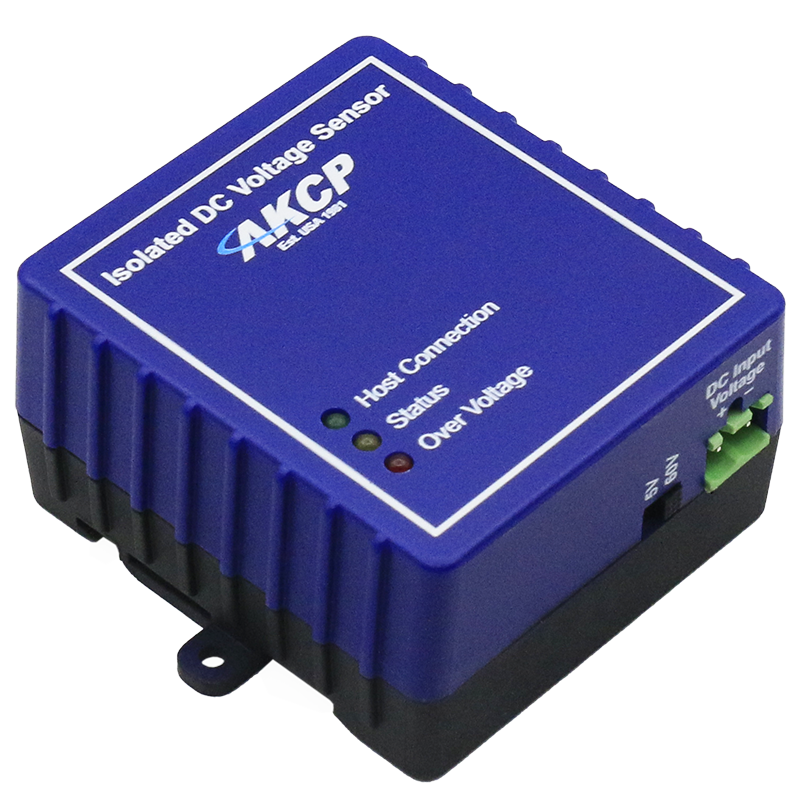

AKCP IDCV - Capteur voltmètre DC isolé pour batteries et redresseurs
- Mesure de tension continue sur deux gammes sélectionnables : ±60 V DC ou ±5 V DC
- Résolution 0,001 V, précision 1 % de la pleine échelle, isolation 1600 V DC
- Alimenté par le boîtier AKCP via RJ45 : 110 mW typique, déport jusqu'à 18 m
- Fonctionnement de -35 à +80 °C, montage rail DIN ou vis
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Tension |
| Usage | GTB / intégration BMS, Maintenance prédictive, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural, Rail DIN |
| Plage de mesure | -60 à +60 V DC (gamme basse -5 à +5 V DC) |
| Précision | Tension : ±1 % de la pleine échelle, résolution 0,001 V |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ et securityProbe 5E |
| Variante | Câble de 1,5 m, 4,5 m, 12 m ou 18 m |
| Connecteur | RJ45 (port capteur intelligent AKCP), bornier Phoenix 2 points pour l'entrée tension |
| Isolation | 1600 V DC |
| Impédance d'entrée | 1,6 MΩ (gamme 60 V), 1,1 MΩ (gamme 5 V) |
| Longueur de câble | 1,5 m (5 ft), 4,5 m (15 ft), 12 m (40 ft), 18 m (60 ft) |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le voltmètre DC isolé AKCP IDCV (Isolated Digital Voltmeter) mesure une tension continue de -60 à +60 V et la transmet à un boîtier AKCP sensorProbe+ ou securityProbe 5E. Il s'adresse aux exploitants de sites techniques et aux intégrateurs qui surveillent des batteries, des redresseurs, des alimentations télécom ou des capteurs tiers à sortie tension.
Son entrée isolée à 1600 V DC permet de mesurer en tout point d'une installation, par exemple un élément au milieu d'une chaîne de batteries, sans risque pour le boîtier. La mesure profite de toutes les fonctions AKCP : seuils, alarmes, historique, SNMP et e-mail.
Points forts de l'IDCV
- Deux gammes sélectionnables par commutateur : ±0 à 60 V DC et ±0 à 5 V DC
- Résolution de 0,001 V et précision de 1 % de la pleine échelle
- Isolation de 1600 V DC pour la mesure de batteries en série
- Lecture en valeur absolue ou en pourcentage d'une pleine échelle programmable
- Unité affichée personnalisable et seuils décimaux (12,8 V par exemple)
- Trois LED : alimentation, état et surtension
- Alimenté par le boîtier AKCP via RJ45 : 110 mW typique (22 mA)
- Montage sur rail DIN ou par vis, fonctionnement de -35 à +80 °C
Applications en bâtiment et sur site technique
- Salles serveurs et datacenters : tension des batteries d'onduleurs et des alimentations 48 V DC.
- Sites télécoms et relais radio : surveillance des redresseurs et des parcs de batteries sur des sites isolés.
- Installations solaires et autonomes : suivi de la tension de stockage pour anticiper une décharge profonde.
- Industrie et laboratoires : intégration d'un transmetteur de pression ou d'un banc de test à sortie tension.
- Bâtiments publics : contrôle des batteries d'alimentations de secours d'équipements de sécurité.
Intégration et compatibilité
L'IDCV se raccorde sur un port capteur intelligent RJ45 d'un boîtier de supervision IP AKCP de la gamme sensorProbe+ ou securityProbe. La tension à mesurer arrive sur un bornier Phoenix à 2 points. Dans l'interface web, on définit la pleine échelle, l'unité et les seuils d'alerte ; les valeurs sont ensuite accessibles en SNMP (get et traps) et notifiées par e-mail en cas de dépassement.
Pour la mesure complète d'une batterie, voir aussi le BATTMON. Retrouvez nos capteurs de courant et de tension et nos capteurs filaires de supervision.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IDCV | Câble de 1,5 m (5 ft) | Capteur installé près du boîtier, dans la baie |
| IDCV15 | Câble de 4,5 m (15 ft) | Armoire batteries dans le même local |
| IDCV40 | Câble de 12 m (40 ft) | Local batteries voisin |
| IDCV60 | Câble de 18 m (60 ft) | Distance maximale admise par le capteur |
Caractéristiques techniques
| Entrée tension | ±0 à 60 V DC ou ±0 à 5 V DC, sélection par commutateur |
|---|---|
| Résolution | 0,001 V |
| Précision | 1 % de la pleine échelle |
| Impédance d'entrée | 1,6 MΩ en gamme 60 V, 1,1 MΩ en gamme 5 V |
| Isolation | 1600 V DC |
| Bornier d'entrée | Connecteur Phoenix 2 points |
| Indications | LED alimentation, état et surtension |
| Raccordement au boîtier | Prise RJ45, câble UTP CAT5e/6 |
| Déport maximal | 18 m (60 ft) en câble CAT5/6 |
| Alimentation | Par le boîtier AKCP, sans alimentation additionnelle |
| Consommation | 110 mW typique, 22 mA |
| Dimensions | 65 x 62 x 15 mm (fiche technique) |
| Montage | Rail DIN ou vis |
| Environnement | -35 à +80 °C, 20 à 80 %HR sans condensation |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Tension
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural, Rail DIN
- Plage de mesure
- -60 à +60 V DC (gamme basse -5 à +5 V DC)
- Précision
- Tension : ±1 % de la pleine échelle, résolution 0,001 V
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ et securityProbe 5E
- Variante
- Câble de 1,5 m, 4,5 m, 12 m ou 18 m
- Connecteur
- RJ45 (port capteur intelligent AKCP), bornier Phoenix 2 points pour l'entrée tension
- Isolation
- 1600 V DC
- Impédance d'entrée
- 1,6 MΩ (gamme 60 V), 1,1 MΩ (gamme 5 V)
- Longueur de câble
- 1,5 m (5 ft), 4,5 m (15 ft), 12 m (40 ft), 18 m (60 ft)
Documentation
Questions fréquentes
Pourquoi un voltmètre isolé ?
L'isolation de 1600 V DC permet de mesurer en n'importe quel point d'un système sans référence commune avec le boîtier AKCP. C'est indispensable pour mesurer la tension d'une batterie au milieu d'une chaîne de batteries en série, et cela protège le boîtier contre les surtensions et courts-circuits.
Peut-on raccorder un capteur tiers à sortie tension ?
Oui. AKCP cite l'intégration de transmetteurs de pression, de moniteurs solaires ou de bancs de laboratoire. L'unité affichée est personnalisable (par exemple bar ou psi) et les seuils acceptent des valeurs décimales.
Quelle différence avec le capteur BATTMON ?
L'IDCV mesure uniquement une tension continue, sur ±60 V ou ±5 V. Le BATTMON est dédié aux batteries et combine tension, courant et température. L'IDCV est plus polyvalent pour les mesures ponctuelles ou les capteurs tiers.
Quelle distance maximale entre le capteur et le boîtier ?
L'IDCV peut être déporté jusqu'à 18 m (60 ft) du port capteur intelligent avec un câble réseau CAT5/6 standard. Les versions proposées couvrent 1,5 m à 18 m.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour l'IDCV
Décrivez les tensions à surveiller et le boîtier AKCP utilisé : nous vous répondons sous 24 h ouvrées avec un conseil sur le câblage et la configuration. Les tarifs sont établis selon les quantités.
