AKCP serrures électriques - Gâche, ventouse et pêne pour contrôle d'accès
- Gâches, pênes, serrure à cylindre et ventouses électromagnétiques
- Commande en 12 V DC, 24 V DC possible sur ventouses et gâches
- Force de retenue de 350 kg à 500 kg pour les ventouses, jusqu’à 800 kg pour les gâches
- Versions à rupture (fail safe) ou à émission (fail secure)
- Pilotées par le Door Control Unit AKCP et l’AKCPro Server
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Panneau / encastré |
| Compatibilité | AKCP Door Control Unit (DCU), AKCP CCU, AKCPro Server |
| Autonomie | Sans objet (alimenté) |
| Variante | Gâches à rupture ou à émission, pênes électriques, serrure à cylindre, ventouses 350 et 500 kg, équerres ZL |
| Tension de commande | 12 V DC (12 ou 24 V DC selon le modèle) |
| Force de retenue | 350 à 2 000 kg selon le modèle |
| Serrure | Gâche longue à rupture (fail safe), Gâche longue à émission (fail secure), Pêne à rupture avec temporisation, Pêne magnétique à rupture, Serrure renforcée à cylindre, Ventouse étanche 350 kg, Ventouse 500 kg, Équerre ZL pour ventouse 500 kg, Équerre ZL pour ventouse 280 kg |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Les serrures électriques AKCP complètent le contrôle d'accès de porte du constructeur : gâches électriques, pênes, serrure renforcée à cylindre et ventouses électromagnétiques commandées en 12 V DC. Elles verrouillent la porte d'une salle serveur, d'un local technique ou d'un shelter et s'ouvrent sur ordre du Door Control Unit après lecture d'un badge, d'un code ou d'une empreinte.
Ce choix de mécanismes s'adresse aux intégrateurs sûreté, aux exploitants de datacenters et aux services techniques qui veulent un ensemble homogène : lecteur, contrôleur, serrure et supervision environnementale dans la même console AKCPro Server. Chaque variante répond à une contrainte précise : porte coupe-feu, porte vitrée, accès extérieur ou local à haut niveau de sûreté.
Points forts des serrures électriques AKCP
- Ventouses électromagnétiques de 350 kg (ACDL09, extérieur) et 500 kg (ACDL11)
- Gâches longues de type européen en version à rupture ou à émission, jusqu'à 800 kg de retenue
- Gâches alimentées en 12 V DC (250 mA) ou 24 V DC (150 mA)
- Pênes électriques de 16 mm de diamètre en inox, course de 16 mm, sortie d'état de porte NC/COM
- Pênes donnés pour 500 000 cycles, adaptés aux portes à fort passage
- Relock temporisé réglable depuis l'AKCPro Server sur le pêne ACDL04
- Serrure renforcée ACDL06 avec ouverture d'urgence par béquille ou clé
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : verrouillage de la porte d'accès avec traçabilité de chaque ouverture par badge.
- Locaux techniques tertiaires (TGBT, onduleurs, baies de brassage) : accès réservé aux techniciens habilités.
- Sites télécoms et shelters isolés : ventouse extérieure ACDL09 pilotée à distance par l'exploitant.
- Santé et enseignement : portes de locaux informatiques ou de stockage sensible avec historique des accès.
- Portes coupe-feu : pêne à rupture ACDL07 qui libère la porte en cas de coupure d'alimentation.
Intégration et compatibilité
Les serrures se raccordent à la sortie de commande de porte du Door Control Unit (DCU) AKCP, qui gère aussi les lecteurs Wiegand, le bouton de sortie et le contact de porte. Le DCU s'administre depuis l'AKCPro Server : gestion des utilisateurs, droits d'accès par plage horaire, journal des événements et synchronisation avec les caméras IP pour enregistrer chaque passage. Retrouvez le contrôleur dans notre rubrique détecteurs d'ouverture et contrôle de porte.
Les pênes ACDL04 et ACDL07 disposent d'une sortie d'état de porte NC/COM, exploitable par le contrôleur pour signaler une porte restée ouverte ou forcée. Pour la supervision des locaux, ces serrures se combinent avec les boîtiers de supervision IP et les capteurs filaires de la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

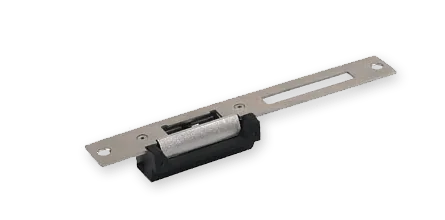

| ACDL03 | Gâche longue européenne à rupture (fail safe), 800 kg | Porte d'issue ou d'évacuation qui doit s'ouvrir en cas de coupure |
| ACDL05 | Gâche longue européenne à émission (fail secure), 800 kg | Local sensible qui doit rester fermé sans alimentation |

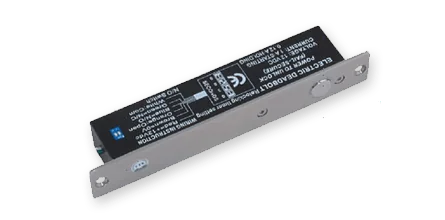

| ACDL04 | Pêne électrique à rupture, sécurité magnétique et temporisation | Porte à fort passage avec relock automatique |
| ACDL07 | Pêne électrique à sécurité magnétique | Porte coupe-feu, bois, verre ou métal |

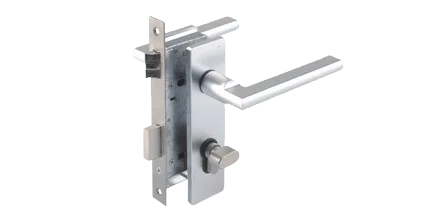

| ACDL06 | Serrure renforcée avec cylindre et béquille | Porte équipée d'une gâche ACDL03 ou ACDL05 |
| ACDL09 | Ventouse électromagnétique résistante aux intempéries, 350 kg | Accès extérieur, portail piéton, shelter |

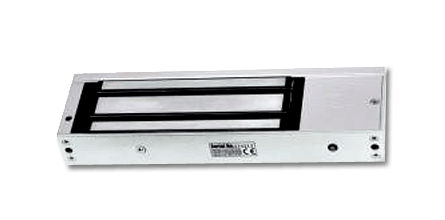

| ACDL11 | Ventouse électromagnétique 500 kg | Porte intérieure lourde ou très sollicitée |
| ACDL11-ZL | Équerre de montage ZL | Pose de la ventouse ACDL11 quand le dormant l'exige |
| ACDL01-ZL | Équerre de montage ZL | Pose de la ventouse EM 280 kg ACDL01 |
Caractéristiques techniques
| Gâches ACDL03 et ACDL05 | Retenue jusqu'à 800 kg, 12 V DC / 250 mA ou 24 V DC / 150 mA, 0,4 kg |
|---|---|
| Dimensions gâche ACDL05 | 250 x 32 x 33 mm |
| Pêne ACDL04 | Têtière 205 x 35 x 40 mm, pêne inox 16 mm, retenue jusqu'à 800 kg, 12 V DC, appel 900 mA, maintien 150 mA, 0,7 kg |
| Pêne ACDL07 | Têtière 205 x 30 x 40 mm, pêne inox 16 mm, retenue annoncée jusqu'à 2 000 kg, 12 V DC, appel 950 mA, maintien 150 mA, 1 kg |
| Sortie pênes | État de porte NC/COM, distance d'induction 8 mm |
| Serrure ACDL06 | Retenue jusqu'à 1 000 kg, 1 kg, à associer à ACDL03 ou ACDL05 |
| Ventouse ACDL09 | 273 x 44 x 28 mm, contre-plaque 190 x 45 x 11 mm, 350 kg, 12 V / 480 mA ou 24 V / 240 mA, 2,5 kg |
| Ventouse ACDL11 | 266 x 67 x 39 mm, 500 kg, 12 V / 420 mA ou 24 V / 210 mA, 4,5 kg |
| Température de fonctionnement | Gâches et pênes : -10 à +25 °C selon le constructeur ; ventouses : jusqu'à +55 °C |
| Humidité | 0 à 90 % sans condensation |
| Portes compatibles | Bois, métal, PVC (gâches) ; bois, verre, métal et portes coupe-feu (ventouses, pênes) |
| Pilotage | AKCP Door Control Unit et AKCPro Server |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Ouverture / contact
- Usage
- Salle serveur / datacenter, Sécurité des locaux
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Panneau / encastré
- Compatibilité
- AKCP Door Control Unit (DCU), AKCP CCU, AKCPro Server
- Autonomie
- Sans objet (alimenté)
- Variante
- Gâches à rupture ou à émission, pênes électriques, serrure à cylindre, ventouses 350 et 500 kg, équerres ZL
- Tension de commande
- 12 V DC (12 ou 24 V DC selon le modèle)
- Force de retenue
- 350 à 2 000 kg selon le modèle
- Serrure
- Gâche longue à rupture (fail safe), Gâche longue à émission (fail secure), Pêne à rupture avec temporisation, Pêne magnétique à rupture, Serrure renforcée à cylindre, Ventouse étanche 350 kg, Ventouse 500 kg, Équerre ZL pour ventouse 500 kg, Équerre ZL pour ventouse 280 kg
Contenu et accessoires compatibles
Chaque serrure est livrée seule : prévoyez le contrôleur de porte, les lecteurs et, pour les ventouses, l'équerre ZL si nécessaire. Accessoires associés : Door Control Unit, lecteurs RFID et claviers, bouton de sortie, contact de porte SS15 et caméras AKCP pour l'enregistrement des passages.
Documentation
Questions fréquentes
Quelle différence entre une gâche à rupture et une gâche à émission ?
La gâche à rupture ACDL03 (fail safe) se libère quand l'alimentation est coupée : la porte reste ouvrable en cas de panne, ce qui facilite l'évacuation. La gâche à émission ACDL05 (fail secure) reste verrouillée sans courant et ne s'ouvre que sur commande : elle protège mieux un local sensible.
La serrure ACDL06 fonctionne-t-elle seule ?
Non. La serrure renforcée à cylindre et béquille ACDL06 est une serrure mécanique qui s'utilise avec une gâche électrique ACDL03 ou ACDL05. En cas d'urgence, la porte s'ouvre avec la béquille ou la clé fournie.
Quand faut-il prévoir une équerre ZL ?
L'équerre ZL sert à fixer une ventouse électromagnétique quand le dormant ne permet pas un montage direct. La référence ACDL11-ZL correspond à la ventouse 500 kg ACDL11, la référence ACDL01-ZL à la ventouse EM 280 kg ACDL01.
Ces serrures sont-elles compatibles avec le CCU AKCP ?
Le CCU pilote une serrure 12 V dont le courant ne dépasse pas 500 mA. Les ventouses ACDL09 et ACDL11 (480 et 420 mA en 12 V) et les gâches (250 mA en 12 V) respectent cette limite ; les pênes électriques, dont le courant d'appel atteint 900 à 950 mA, sont à réserver au Door Control Unit.
Peut-on utiliser une ventouse en extérieur ?
Oui, la ventouse ACDL09 est conçue pour résister aux intempéries et convient au contrôle d'accès extérieur : portail piéton, porte de shelter ou local technique en toiture. Elle offre une force de retenue de 350 kg.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour les serrures électriques AKCP
Indiquez le type de porte, son sens d'ouverture, les contraintes d'évacuation et le contrôleur AKCP prévu : nous vous répondons sous 24 h ouvrées avec un conseil sur le mécanisme adapté.
Les tarifs sont établis selon les quantités et la composition du kit de contrôle d'accès.
Produits similaires
Voir toute la catégorie
AKCP SS15 - Détecteur d'ouverture de porte magnétique pour baie et local
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus
Dragino CPL03 - Compteur d'impulsions et contact sec LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
AKCP CCU - Contrôle d'accès de baie avec lecteur RFID et serrure EM
- Aucune (filaire)
- Très basse tension DC (5 à 60 V)
Dragino DS03A - Détecteur d'ouverture de porte extérieur LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Autres produits AKCP
Toute la gamme AKCP
AKCP DCS - Câble contact sec et module 5 entrées pour sensorProbe+
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus
AKCP 8PRB - Relais piloté 8 ports commandé par les capteurs AKCP
- Aucune (filaire)
- SNMP
- E-mail (SMTP)
AKCP sensorProbe1+ - Boîtier de supervision IP 1 port capteur, PoE et SNMP
- Aucune (filaire)
- Ethernet
- Modbus TCP

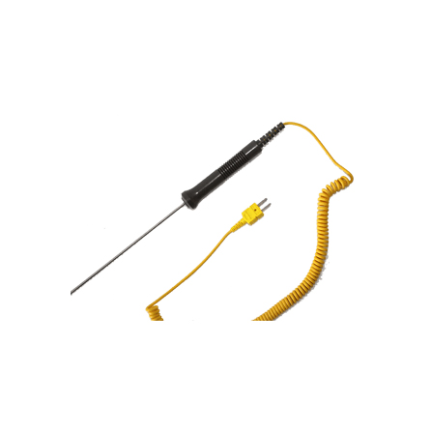

AKCP thermocouple J/K - Capteur de température haute température RJ45
