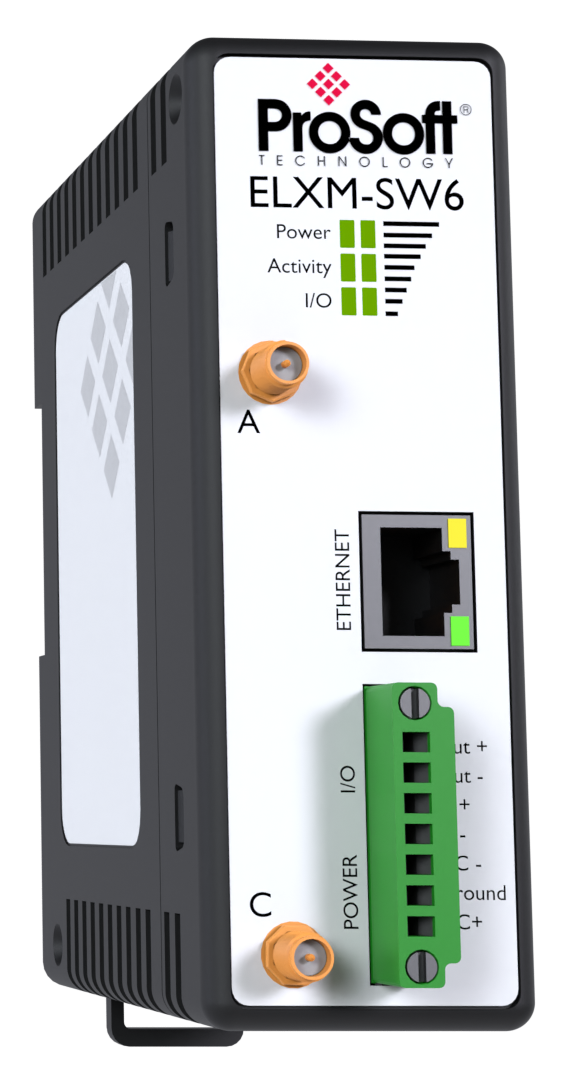

Prosoft ProLinx Edge Mini ELXM-SW6 - Client Wi-Fi 6 industriel
- Wi-Fi 6 802.11ax en 2,4, 5 et 6 GHz, jusqu'à 1 201 Mbit/s
- Itinérance rapide 802.11r/k/v, WPA2 et WPA3 Entreprise
- 1 port Ethernet Gigabit RJ45, 2 connecteurs RP-SMA
- Alimentation 10 à 30 VDC, moins de 6 W, -20 à +65 °C
- Boîtier IP30 pour rail DIN ou mur, version ETSI conforme RED
| Connectivité radio | Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP, SNMP |
| Usage | Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Administrable, Gigabit, Wi-Fi intégré |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz et Wi-Fi 6 GHz |
| Autonomie | Sans objet (alimenté) |
| Variante | ELXM-SW6-E, modèle ETSI pour l'Europe |
| Performances Wi-Fi | 802.11ax 2x2, jusqu'à 1 201 Mbit/s, 20 dBm max. en 2,4 GHz |
| Connecteur | RJ45 blindé, 2 x RP-SMA femelle, bornier d'alimentation |
| Modes | Client, client pontant, Ethernet Bridge, point d'accès simple |
| Température de fonctionnement | -20 à +65 °C |
- Wi-Fi
- Ethernet
- Modbus TCP
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le client Wi-Fi 6 industriel Prosoft ProLinx Edge Mini ELXM-SW6 raccorde sans fil un équipement Ethernet à un réseau Wi-Fi 802.11ax, dans les bandes 2,4, 5 et 6 GHz. Il remplace un câble réseau là où le tirage est impossible ou lorsque l'équipement se déplace : chariot filoguidé, robot mobile, navette ou machine déplaçable.
Il s'adresse aux intégrateurs et aux services techniques des sites logistiques, industriels et tertiaires qui doivent fiabiliser la liaison de terminaux mobiles ou de coffrets isolés. Son itinérance rapide 802.11r et son boîtier de 40 mm de large pour rail DIN facilitent l'intégration à bord. La référence ELXM-SW6-E est la version Europe (ETSI). Voir aussi nos points d'accès et clients Wi-Fi et la gamme Prosoft.
Points forts du ProLinx Edge Mini
- Wi-Fi 6 (802.11ax), compatible 802.11a/g/n/ac, bandes 2,4, 5 et 6 GHz (6 GHz en mode client)
- Débit radio jusqu'à 1 201 Mbit/s (2 flux, canal de 80 MHz, MCS11)
- Itinérance rapide 802.11r par voie radio et par le réseau, gestion 802.11k et 802.11v
- Sécurité WPA2 et WPA3 Personnel et Entreprise, RADIUS, 802.11w, filtrage MAC, HTTPS
- Port Ethernet Gigabit RJ45 blindé, 2 connecteurs d'antenne RP-SMA femelles
- NAT, VLAN, QoS, IGMP Snooping, sauvegarde de la configuration sur carte microSD
- Alimentation 10 à 30 VDC, consommation crête inférieure à 6 W, -20 à +65 °C, IP30
Applications en bâtiment et sur site technique
- Entrepôt logistique : liaison des chariots autoguidés et robots mobiles avec itinérance entre points d'accès
- Atelier ou usine : connexion de machines déplaçables et de navettes à l'automate ou au MES sans câble traînant
- Site tertiaire ou hospitalier : raccordement d'un coffret technique isolé au réseau Wi-Fi de l'exploitation lorsque le câblage est trop coûteux
- Machines identiques en série : grâce au NAT, chaque machine conserve son plan d'adressage IP local
Intégration et compatibilité
La radio se comporte comme un switch Ethernet sans fil : toute donnée transmise sur un réseau filaire passe par la liaison, qu'il s'agisse de Modbus TCP, d'EtherNet/IP, de BACnet/IP ou de vidéo. Elle se connecte aux radios RLX2 de ProSoft et aux points d'accès d'autres constructeurs ; plusieurs modes sont disponibles : Ethernet Bridge entre radios ProSoft, client et client pontant pour une infrastructure tierce, point d'accès simple pour de petits besoins.
Côté exploitation, un automate peut lire les diagnostics radio par instructions de messagerie EtherNet/IP ou Modbus, et la supervision réseau se fait en SNMP avec horodatage SNTP et export Syslog. L'utilitaire IH Browser affiche la topologie, attribue les adresses IP, suit les diagnostics et met à jour le firmware, y compris à distance. Pour les liaisons longues ou en extérieur, voir nos antennes.
Caractéristiques techniques
| Normes radio | 802.11ax, 802.11ac, 802.11n, 802.11a, 802.11g ; 802.11h, 802.11i, 802.11e, 802.11k/v (mode client) |
| Bandes (version ETSI) | 2,401 à 2,483 GHz (canaux 1 à 13) ; 5,170 à 5,835 GHz ; 5,945 à 6,425 GHz en mode client |
| Débit 802.11ax | MCS0 à MCS11, canaux de 20, 40 ou 80 MHz, 1 ou 2 flux, jusqu'à 1 201 Mbit/s |
| Puissance d'émission | Jusqu'à 20 dBm en 2,4 GHz et 19 dBm en 5/6 GHz (MCS0), selon la réglementation locale |
| Sensibilité | -95 dBm en 5/6 GHz et -92 dBm en 2,4 GHz (MCS0) |
| Sécurité | WPA2/WPA3 Personnel et Entreprise, 802.11w, filtrage MAC, RADIUS, HTTPS |
| Fonctions réseau | NAT, VLAN, QoS, IGMP Snooping |
| Port Ethernet | 1 x RJ45 blindé 10/100/1000 Base-T |
| Antennes | 2 connecteurs RP-SMA femelles, antennes non fournies |
| Stockage | Carte microSD pour configuration et firmware |
| Alimentation | 10 à 30 VDC, moins de 6 W en crête |
| Température de fonctionnement | -20 à +65 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Boîtier | Plastique IP30, rail DIN ou fixation murale |
| Dimensions (H x l x P) | 130 x 40 x 100 mm |
| Poids | 0,27 kg |
| Chocs et vibrations | IEC 60068-2-27 (20 g, 3 axes) ; IEC 60068-2-6 (5 g, 10 à 150 Hz) |
| Conformité | ELXM-SW6-E conforme à la directive RED ; CEM ETSI EN 301 489-1 et -17, EN IEC 61326-1 |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, SNMP, EtherNet/IP
- Usage
- Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Administrable, Gigabit, Wi-Fi intégré
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz et Wi-Fi 6 GHz
- Autonomie
- Sans objet (alimenté)
- Variante
- ELXM-SW6-E, modèle ETSI pour l'Europe
- Performances Wi-Fi
- 802.11ax 2x2, jusqu'à 1 201 Mbit/s, 20 dBm max. en 2,4 GHz
- Connecteur
- RJ45 blindé, 2 x RP-SMA femelle, bornier d'alimentation
- Modes
- Client, client pontant, Ethernet Bridge, point d'accès simple
- Température de fonctionnement
- -20 à +65 °C
Contenu et accessoires compatibles
Le colis contient la radio ELXM-SW6 et le connecteur d'alimentation. Prévoyez des antennes Wi-Fi à connecteur RP-SMA approuvées par le constructeur, une carte microSD pour la sauvegarde de configuration et une alimentation 24 VDC. Une notice de fixation murale est disponible auprès du constructeur.
Documentation
Questions fréquentes
Le ProLinx Edge Mini peut-il servir de point d'accès ?
Il est conçu d'abord comme client Wi-Fi. Il peut fonctionner en point d'accès simple (Soft AP), limité aux bandes 2,4 et 5 GHz hors canaux DFS, à 12 clients simultanés et sans WPA3. Pour un réseau d'infrastructure, on l'associe à des points d'accès dédiés.
La bande 6 GHz est-elle utilisable en France ?
Le modèle ELXM-SW6-E (ETSI) couvre la bande 5,945 à 6,425 GHz, en mode client uniquement. En Europe, sa puissance est limitée à 14 dBm dans cette bande et l'antenne ne doit pas dépasser 7 dBi pour respecter la limite de 23 dBm PIRE en intérieur.
Fonctionne-t-il avec des points d'accès d'autres marques ?
Oui. Le constructeur indique qu'il dialogue avec les radios RLX2 de ProSoft et avec des points d'accès Wi-Fi tiers. Le mode Ethernet Bridge, qui transporte les trames de niveau 2, est réservé aux réseaux entièrement composés de radios ProSoft ; avec une autre marque, on utilise les modes client.
Les antennes sont-elles fournies ?
Non. Le colis contient la radio et son connecteur d'alimentation. Les antennes se raccordent sur les connecteurs RP-SMA femelles et doivent figurer dans la liste des antennes approuvées par le constructeur.
Comment superviser la radio ?
Par ses pages web en HTTPS, par l'utilitaire IH Browser (topologie, adresses IP, diagnostics, mises à jour), en SNMP, ou depuis un automate qui lit les diagnostics en EtherNet/IP ou en Modbus TCP. Les journaux peuvent être exportés en Syslog.
À propos de Prosoft

ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le ProLinx Edge Mini
Décrivez l'équipement à raccorder, l'infrastructure Wi-Fi en place et le besoin d'itinérance : nous vous répondons sous 24 h ouvrées avec un conseil technique sur les antennes et la configuration. Les tarifs sont établis selon les quantités et la configuration du projet.
