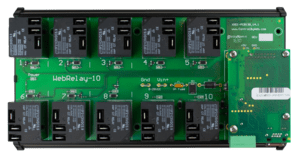

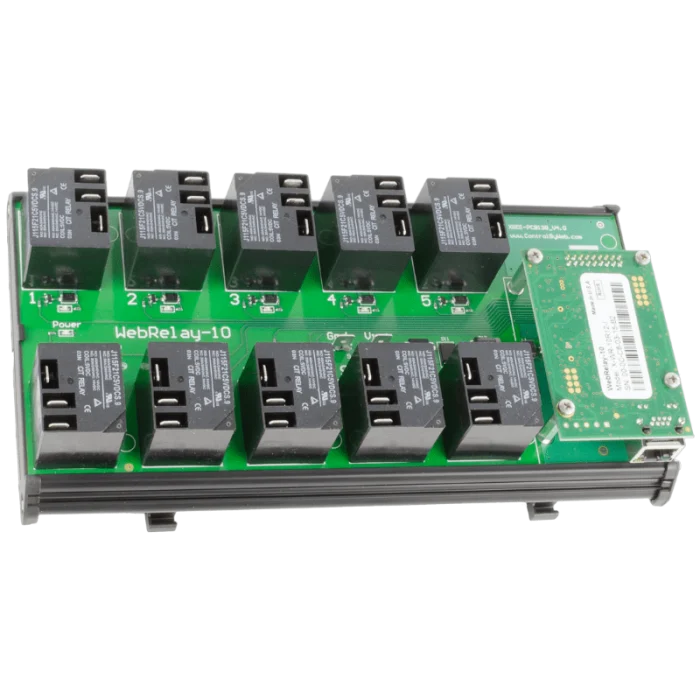

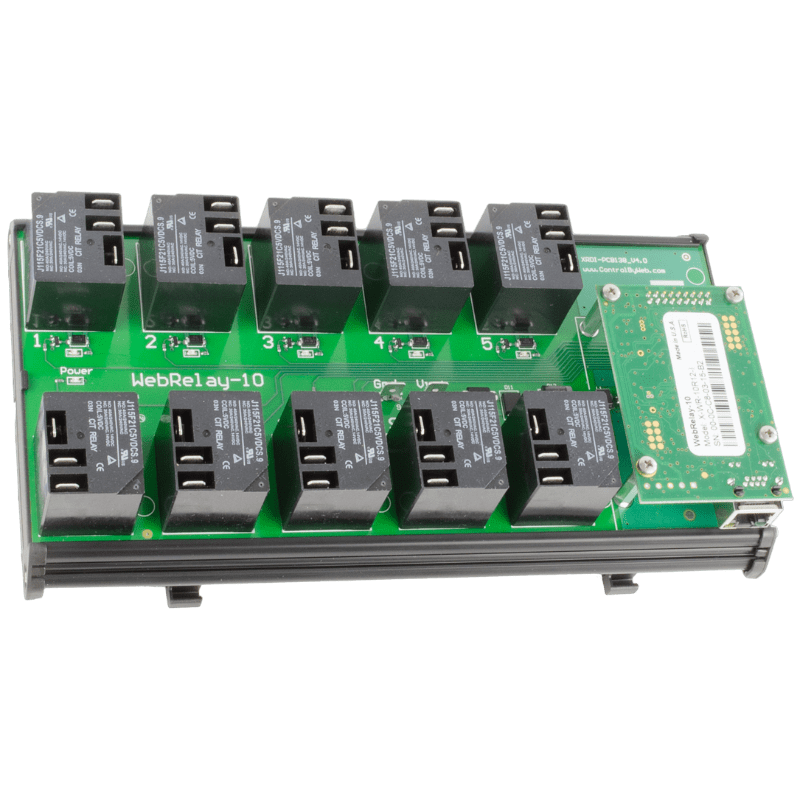

Réf. X-WR-10R12-IEPControlByWEB WebRelay-10 Plus - Relais IP 10 relais, Modbus TCP, SNMP, 1-Wire
- 10 relais SPDT indépendants, 15 A sous 277 V AC ou 30 V DC (usage général)
- 2 entrées de comptage et jusqu'à 16 sondes 1-Wire de température ou d'humidité
- Modbus TCP, SNMP, MQTT, JSON et alertes e-mail, logique embarquée sans code
- Alimentation 9 à 28 V DC, rail DIN, -40 à +65,5 °C
- Garantie constructeur de 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Humidité, Impulsions, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Port 1-Wire, Sortie relais |
| Plage de mesure | Température : -55 à +125 °C ; Humidité : 0 à 100 %HR (sonde X-DTHS-P) |
| Précision | Température : ±0,5 °C (de -10 à +85 °C) ; Humidité : ±2 %HR |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Sondes 1-Wire ControlByWEB DS18B20 et X-DTHS-P, ControlByWEB Cloud |
| Relais | 10 x SPDT 15 A, 277 V AC / 30 V DC, cosses plates 6,35 mm |
| Entrées | 2 entrées numériques avec comptage 32 bits |
| Connecteur | Bornier amovible 5 points 3,81 mm, RJ45 |
- Aucune (filaire)
- Ethernet
- 1-Wire
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB WebRelay-10 Plus (X-WR-10R12-IEP) est un relais IP à 10 relais de puissance indépendants, pilotés par Ethernet et intégrables en Modbus TCP, SNMP ou MQTT. Il vise les intégrateurs GTB, les services techniques et les industriels qui doivent commander plusieurs circuits depuis une armoire électrique, avec une logique embarquée et sans automate.
Ce module pour rail DIN ajoute deux entrées de comptage et un bus 1-Wire pour 16 sondes de température ou d'humidité. Le Task Builder intégré programme des horaires, des conditions et des reboots automatiques sans écrire de code.
Points forts du WebRelay-10 Plus
- 10 relais SPDT (Form C) indépendants, raccordement par cosses plates 6,35 mm (1/4 pouce)
- Pouvoir de coupure de 15 A par relais, 277 V AC ou 30 V DC maximum, usage général
- 2 entrées numériques avec compteurs 32 bits, jusqu'à 25 Hz
- Bus 1-Wire : jusqu'à 16 sondes DS18B20, 180 m de câble cumulé
- Task Builder : 50 tâches planifiées, 50 tâches conditionnelles, 20 tâches de reboot, 20 plages de dérogation
- Modbus TCP, SNMP, MQTT, JSON, XML, HTTPS et alertes e-mail
- Alimentation 9 à 28 V DC, fonctionnement de -40 à +65,5 °C
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : commande horaire de 10 départs d'éclairage, avec dérogations et retour d'état.
- Stations de pompage et relevage : marche des pompes et suivi de la température du local depuis la supervision.
- Serres et bâtiments agricoles : ventilation, chauffage et brumisation pilotés selon les sondes 1-Wire.
- Salles techniques : redémarrage automatique d'équipements réseau et alertes de température par e-mail ou trap SNMP.
- Industrie : commande de ventilateurs, de résistances ou de signalisations depuis un SCADA en Modbus TCP.
Intégration et compatibilité
Le WebRelay-10 Plus fonctionne de façon autonome grâce à son serveur web sécurisé : aucun serveur externe ni abonnement n'est nécessaire. Côté GTB et automatisme, il expose les relais, entrées et sondes en Modbus TCP. Les outils de supervision réseau l'interrogent en SNMP et reçoivent ses traps, tandis que les plateformes IoT passent par MQTT, JSON ou XML. Les Remote Services permettent une connexion sortante vers un serveur externe ou le cloud ControlByWEB.
Les modules ControlByWEB peuvent partager leurs entrées et sorties en pair à pair. L'horloge temps réel se synchronise sur un serveur NTP. Pour d'autres configurations, voir nos modules E/S Ethernet et Modbus, les relais IP et relais pilotés et les sondes et capteurs filaires.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Relais | 10 relais SPDT (Form C) indépendants, usage général, cosses plates 6,35 mm |
| Pouvoir de coupure | 277 V AC, 30 V DC, 15 A maximum (charge à usage général) |
| Contacts | AgSnO2, résistance initiale inférieure à 30 mΩ |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typique) |
| Modes du relais | Marche et arrêt ou impulsion de 0,1 à 86 400 s |
| Entrées numériques | 2 entrées non isolées 0 à 5 V DC, pull-up 47 kΩ, maintien minimum 20 ms |
| Comptage | 32 bits, 25 Hz maximum, front montant, descendant ou les deux |
| Sondes | Jusqu'à 16 DS18B20 (-55 à +125 °C, ±0,5 °C de -10 à +85 °C) ; humidité X-DTHS-P 0 à 100 % HR, ±2 % |
| Câble 1-Wire | 180 m cumulés au maximum |
| Réseau | Ethernet 10/100Base-T, RJ45, IP statique ou DHCP |
| Protocoles | HTTP, HTTPS, XML, JSON, MQTT, Modbus TCP, SNMP, SMTP, Remote Services |
| Horloge | Temps réel, réglage manuel ou NTP, sauvegarde par condensateur (horloge, variables, état des relais) |
| Alimentation | 9 à 28 V DC |
| Consommation | 477 à 1 391 mA selon la tension et les réglages |
| Connecteurs | Bornier accessoire amovible 5 points au pas de 3,81 mm, RJ45 |
| Voyants | 13 LED : alimentation, relais 1 à 10, liaison et activité réseau |
| Boîtier | PVC, UL94 V1, montage rail DIN |
| Dimensions | 232 × 126 × 62 mm (l × h × p) |
| Poids | 626 g |
| Température de fonctionnement | -40 à +65,5 °C |
| Conformité | CISPR 22 et 24, FCC 47CFR15 classe B, EN 55022 et EN 55024 |
| Garantie | 5 ans (constructeur) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité, Impulsions
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Port 1-Wire, Sortie relais
- Plage de mesure
- Température : -55 à +125 °C ; Humidité : 0 à 100 %HR (sonde X-DTHS-P)
- Précision
- Température : ±0,5 °C (de -10 à +85 °C) ; Humidité : ±2 %HR
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Sondes 1-Wire ControlByWEB DS18B20 et X-DTHS-P, ControlByWEB Cloud
- Relais
- 10 x SPDT 15 A, 277 V AC / 30 V DC, cosses plates 6,35 mm
- Entrées
- 2 entrées numériques avec comptage 32 bits
- Connecteur
- Bornier amovible 5 points 3,81 mm, RJ45
Contenu et accessoires compatibles
- Sondes de température 1-Wire ControlByWEB : inox étanche, submersible ou murale
- Sonde température et humidité X-DTHS-P
- Alimentation 12 ou 24 V DC sur rail DIN, voir nos alimentations rail DIN et secteur
- Abonnement ControlByWEB Cloud pour l'accès distant et l'historique
Documentation
Questions fréquentes
Combien de sondes peut-on raccorder au WebRelay-10 Plus ?
Jusqu'à 16 sondes de température 1-Wire DS18B20 sur le bornier accessoire, avec une longueur de câble cumulée de 180 m au maximum. Une sonde combinée température et humidité X-DTHS-P compte pour deux capteurs.
Quelle puissance les relais peuvent-ils couper ?
ControlByWEB annonce 15 A au maximum par relais, sous 277 V AC ou 30 V DC, pour une charge à usage général. Pour l'éclairage ou les moteurs, vérifiez le courant d'appel et prévoyez un contacteur si besoin : notre équipe peut valider votre cas.
Le WebRelay-10 Plus est-il alimenté en PoE ?
Non. Il s'alimente en 9 à 28 V DC, avec une consommation de 477 à 1 391 mA selon la tension et le nombre de relais excités. Une alimentation 12 ou 24 V DC sur rail DIN est conseillée.
Peut-on l'intégrer à une GTB ou à un outil de supervision ?
Oui : Modbus TCP pour la GTB et les automates, SNMP avec traps pour les outils de supervision réseau, MQTT, JSON et XML pour les plateformes IoT, plus le cloud ControlByWEB en option.
Quelle différence avec le module d'extension X-18s ?
Le WebRelay-10 Plus est autonome, avec son propre serveur web et sa logique. Le X-18s est un module d'extension à 10 relais qui se raccorde à un contrôleur X-400 ou X-600M.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le WebRelay-10 Plus
Décrivez vos charges et vos quantités : nous vous répondons sous 24 h ouvrées avec un tarif adapté au volume. Nos techniciens vérifient avec vous le dimensionnement des relais et le choix des sondes.
