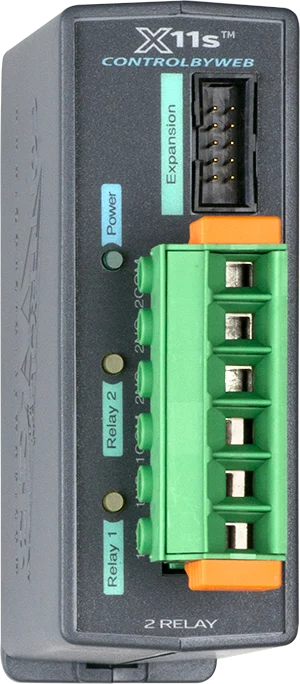

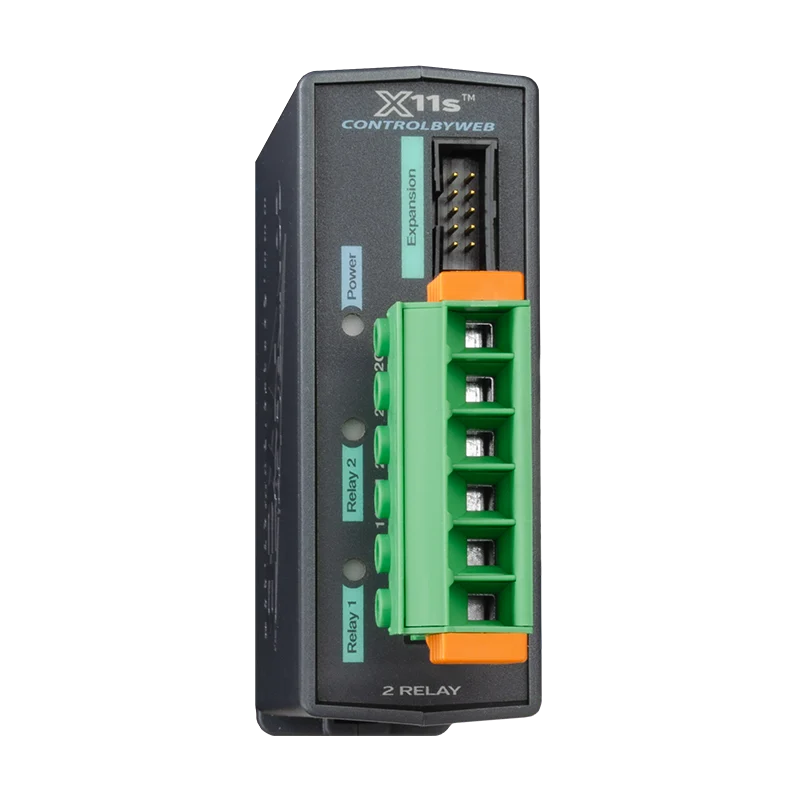

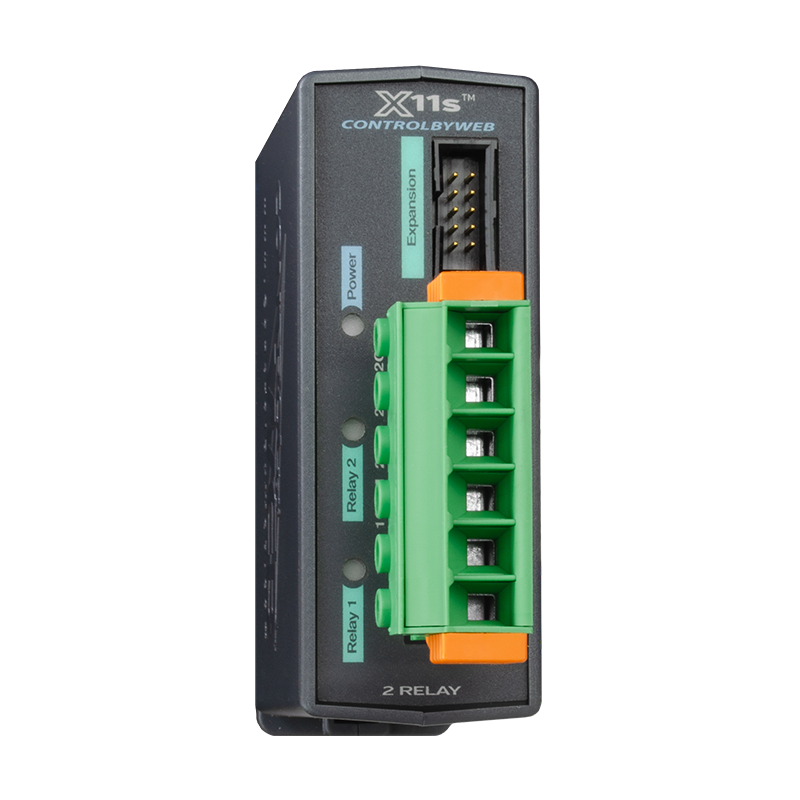

ControlByWEB X-11s - Module d'extension 2 relais 20 A pour X-400 et X-600M
- 2 relais SPDT (Form C) 20 A, 277 V AC, commande indépendante
- Contacts AgSnO2, 100 000 cycles électriques typiques
- Alimenté par le bus d'extension RS-485 du X-400 ou du X-600M (9 à 28 V DC)
- Montage rail DIN, boîtier 35,7 mm de large, -40 à +65,5 °C
- Sécurité UL 61010-1 et CSA C22.2, CEM FCC classe B
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Relais | 2 relais SPDT (Form C) 20 A, 277 V AC, 110 V DC (contact NO), 30 V DC (contact NC) |
| Connecteur | bornier débrochable 6 points au pas de 7,62 mm à verrouillage ; nappe d'extension 2 x 5 points |
| Consommation | 7 mA (relais au repos) à 105 mA (2 relais actifs) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-11s est un module 2 relais 20 A qui s'ajoute à un contrôleur X-400 ou X-600M pour commuter des charges puissantes : pompes, moteurs, éclairage, chauffage, gâches et portails. Il s'adresse aux intégrateurs GTB, aux exploitants de sites techniques et aux services maintenance qui veulent piloter des équipements en tension secteur depuis un automate web, sans relais intermédiaire.
Ses deux relais SPDT (Form C) sont commandés indépendamment et isolés de l'électronique du module comme l'un de l'autre. Le module tire son alimentation et sa communication du câble nappe du contrôleur : aucun câblage d'alimentation séparé n'est à prévoir. Chaque relais fonctionne en marche/arrêt ou en impulsion temporisée, configurée depuis les pages web du contrôleur maître.
Points forts du X-11s
- 2 relais SPDT (Form C) indépendants, 20 A maximum
- Tension de coupure : 277 V AC, 110 V DC sur le contact NO, 30 V DC sur le contact NC (charge résistive)
- Contacts AgSnO2, résistance initiale inférieure à 30 milliohms
- Durée de vie : 100 000 cycles électriques et 10 millions de cycles mécaniques (typiques)
- Mode marche/arrêt ou impulsion de 0,1 à 86 400 s (1 jour)
- Bornier débrochable à verrouillage, fils de 24 à 10 AWG
- Alimentation et communication par le bus d'extension, 105 mA maximum sous 24 V DC
- Fonctionnement de -40 à +65,5 °C, boîtier rail DIN de 35,7 mm
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : commande de pompes de relevage, de circulateurs ou de ventilateurs depuis le contrôleur, avec programmation horaire.
- Éclairage extérieur et parkings : allumage de circuits d'éclairage selon un planning ou un seuil mesuré par une autre entrée.
- Contrôle d'accès : pilotage de gâches électriques, de serrures et de portails motorisés à distance.
- Sites distants et réseaux d'eau : démarrage d'un moteur ou d'une pompe sur alarme, avec retour d'état par e-mail.
- Chauffage de locaux techniques : commande de résistances ou de cordons chauffants hors gel.
Intégration et compatibilité
Le X-11s n'a pas de port Ethernet. Il se raccorde par câble nappe au bus d'extension d'un contrôleur X-400 ou X-600M, qui le détecte, l'affiche dans ses tableaux de bord et le rend accessible sur le réseau. Selon ControlByWEB, le X-600M accepte jusqu'à 64 modules d'extension et 1 024 points d'E/S, avec Modbus, SNMP, communication pair à pair et scripts LUA ; le X-400 vise les systèmes jusqu'à 64 points d'E/S.
Les relais se configurent sans logiciel, depuis le serveur web intégré du contrôleur : nom, mode, durée d'impulsion, planning, conditions logiques. Une GTB peut les commander par Modbus TCP via le contrôleur. Pour d'autres besoins de commutation, consultez nos modules E/S Ethernet et Modbus et nos relais IP et relais pilotés, ou l'ensemble de la gamme ControlByWEB.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Courant disponible sur le bus : 1,7 A au maximum, à répartir entre tous les modules
- Supervision : via le contrôleur (pages web, Modbus, SNMP, ControlByWEB Cloud en option)
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-11s | Référence unique : 2 relais SPDT 20 A | Charges secteur fortes : pompes, moteurs, éclairage, chauffage |
Caractéristiques techniques
| Référence | X-11s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Relais | 2, SPDT (Form 1C), commande indépendante |
| Tension maximale | 277 V AC ; 110 V DC (contact NO) ; 30 V DC (contact NC) |
| Courant maximal | 20 A |
| Type de charge | usage général |
| Résistance de contact | inférieure à 30 milliohms (initiale) |
| Matériau des contacts | AgSnO2 |
| Durée de vie électrique | 100 000 cycles (typique) |
| Durée de vie mécanique | 10 millions de cycles (typique) |
| Modes de relais | marche/arrêt ou impulsion, 0,1 à 86 400 s |
| Catégorie | surtension catégorie II, degré de pollution 2 |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation sous 24 V DC | 7 mA relais au repos, 105 mA relais actifs |
| Consommation sous 12 V DC | 12 mA relais au repos, 196 mA relais actifs |
| Consommation sous 9 V DC | 15 mA relais au repos, 260 mA relais actifs |
| Bornier de relais | 6 points débrochable, pas de 7,62 mm, verrouillage sans outil, fil 24 à 10 AWG, couple 0,5 à 0,8 Nm |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm, alimentation et communication RS-485 |
| Voyants | 3 : présence tension, bobines des relais 1 et 2 |

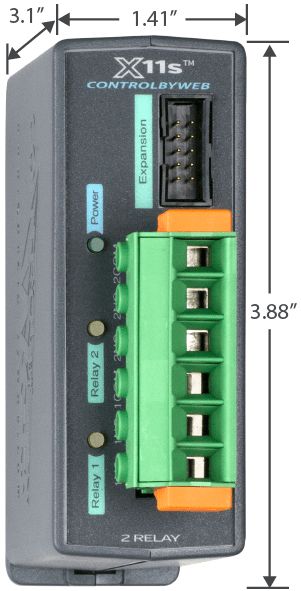

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
| Sécurité électrique | UL 61010-1 3e édition, CSA C22.2 No. 61010-1-12, CCN QUYX / QUYX7 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Relais
- 2 relais SPDT (Form C) 20 A, 277 V AC, 110 V DC (contact NO), 30 V DC (contact NC)
- Connecteur
- bornier débrochable 6 points au pas de 7,62 mm à verrouillage ; nappe d'extension 2 x 5 points
- Consommation
- 7 mA (relais au repos) à 105 mA (2 relais actifs) sous 24 V DC
Contenu et accessoires compatibles
Le X-11s se raccorde au contrôleur par le câble d'extension ControlByWEB, vendu séparément avec le nombre de connecteurs adapté au nombre de modules. Le manuel donne un exemple de calcul : avec une alimentation 24 V DC de 1,75 A, un X-600M peut alimenter au plus 15 modules X-11s seuls sur le bus. Au delà, l'injecteur d'alimentation du bus d'extension apporte le courant complémentaire.
Documentation
Questions fréquentes
Le X-11s fonctionne-t-il seul sur le réseau ?
Non. C'est un module d'extension sans port Ethernet : il doit être raccordé par câble nappe à un contrôleur ControlByWEB X-400 ou X-600M, qui l'alimente, le configure et le rend pilotable sur le réseau.
Peut-on commuter directement une pompe ou un moteur ?
Oui dans la limite des valeurs constructeur : 20 A sous 277 V AC en usage général. Pour un moteur, vérifiez le courant de démarrage et prévoyez un contacteur si la charge dépasse ces valeurs. Le relais n'a pas de fusible interne : la protection se fait en amont.
Combien de X-11s peut-on raccorder sur un contrôleur ?
Le bus fournit 1,7 A au maximum. Chaque X-11s consomme jusqu'à 105 mA sous 24 V DC, ce qui donne 15 modules avec l'alimentation 24 V de 1,75 A citée par le constructeur. L'injecteur X-PINJECT permet d'aller au delà.
Quelle différence avec le X-21s ?
Le X-11s offre 2 relais SPDT 20 A pour les charges secteur fortes. Le X-21s propose 4 relais SPDT 2,5 A sous 125 V AC ou 28 V DC, adaptés aux électrovannes, voyants et alarmes.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-11s
Indiquez le contrôleur en place ou prévu, la nature et le courant des charges à commuter : nous revenons vers vous sous 24 h ouvrées avec une architecture conseillée. Les tarifs sont établis selon les quantités et la configuration.
