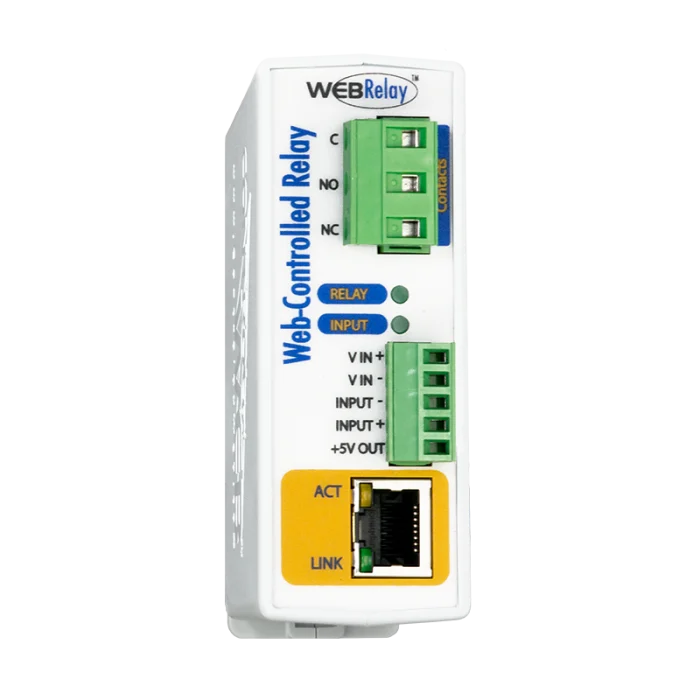

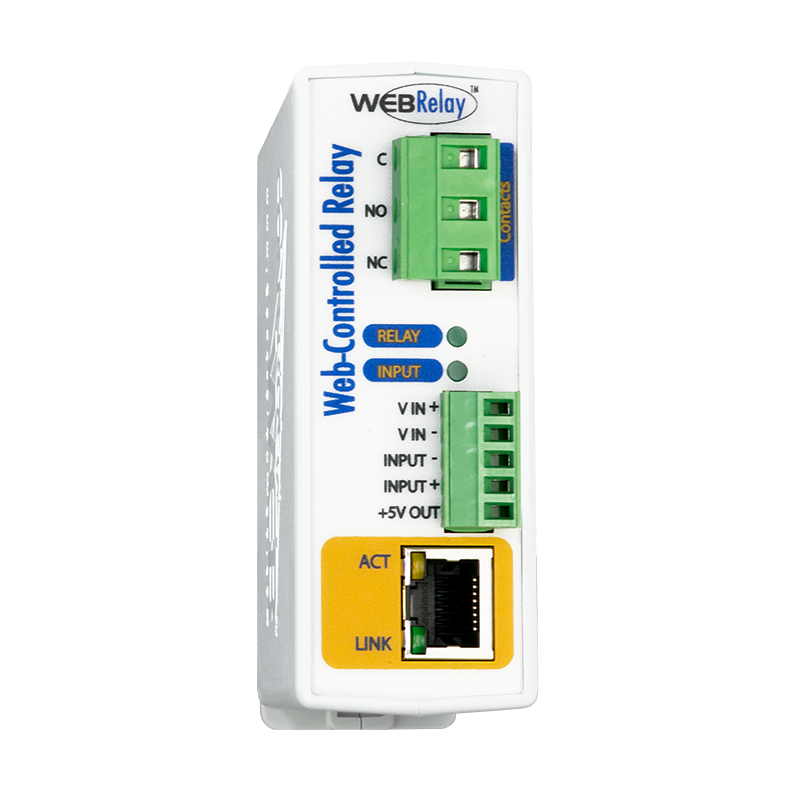

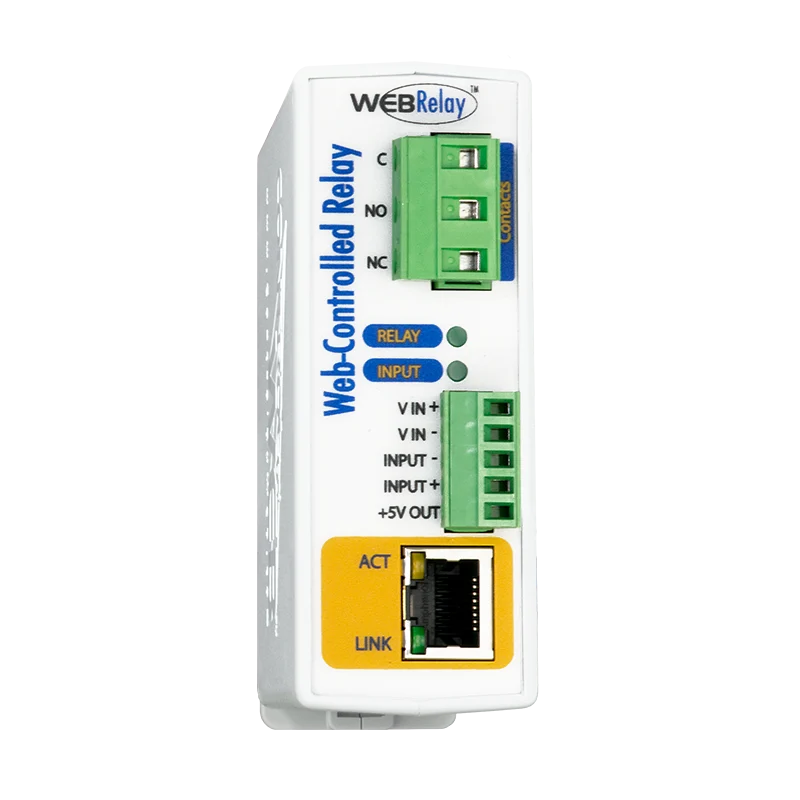

ControlByWEB X-WR-1R12-1I WebRelay - Relais IP 12 A, Modbus TCP, PoE
- 1 relais SPDT 12 A (240 V AC, 30 V DC) et 1 entrée optoisolée 4 à 26 V DC
- Esclave Modbus TCP, commande HTTP et état XML, sans programmation
- Alimentation 9 à 28 V DC ou PoE IEEE 802.3af selon la version
- Boîtier rail DIN de 142 g, fonctionnement de -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, Modbus TCP |
| Usage | GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Variante | 9-28 V DC (-I) ou PoE 802.3af (-E) |
| Relais | 1 x SPDT 12 A, 240 V AC / 30 V DC |
| Entrée | 1 x optoisolée 4 à 26 V DC |
| Connecteur | Borniers amovibles 5 et 3 points, RJ45 |
| Alimentation (version) | 9-28 V DC, PoE 802.3af ou 9-28 V DC |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- API HTTP / REST
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-WR-1R12-1I WebRelay est un relais IP qui commande à distance un relais 12 A et surveille une entrée optoisolée sur n'importe quel réseau Ethernet. Il s'adresse aux intégrateurs GTB, aux exploitants de sites distants et aux services techniques qui veulent piloter un équipement depuis un navigateur ou un automate, sans logiciel dédié.
Ce relais Ethernet compact se monte sur rail DIN ou au mur, se configure par pages web intégrées et dialogue en Modbus TCP. Son entrée peut surveiller un contact, commander le relais local ou piloter un autre relais sur le réseau, ce qui permet de prolonger une sortie d'automate vers un autre bâtiment.
Points forts du X-WR-1R12-1I
- 1 relais inverseur SPDT (Form C) 12 A, 240 V AC ou 30 V DC maximum
- Modes marche, arrêt ou impulsion de 0,1 à 86 400 s (une journée)
- 1 entrée optoisolée 4 à 26 V DC, isolation 1 500 V eff.
- Esclave Modbus TCP, commande HTTP et état en XML, sans programmation
- Mode reboot automatique pour ordinateurs et équipements réseau
- Alimentation 9 à 28 V DC ou PoE IEEE 802.3af selon la version, 313 mA max
- Boîtier rail DIN ou mural de 35,7 mm de large, 142 g
- Fonctionnement de -40 à +65,5 °C
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : commande horaire d'un éclairage, d'une sonnerie ou d'une ventilation depuis la supervision.
- Contrôle d'accès : déclenchement à distance d'une gâche ou d'une ventouse avec retour d'état par l'entrée.
- Sites distants et locaux télécom : redémarrage d'un routeur, d'une caméra IP ou d'un modem qui ne répond plus.
- Industrie et réseaux d'eau : marche et arrêt d'une pompe ou d'un moteur par l'intermédiaire d'un contacteur.
- Report d'alarme entre bâtiments : un contact raccordé sur l'entrée commande un relais distant sur le même réseau IP.
Intégration et compatibilité
Le X-WR-1R12-1I se comporte comme un esclave Modbus TCP : un automate, un superviseur ou une GTB lit l'état de l'entrée et pilote le relais par des registres standards. Les applications métiers ou les scripts peuvent aussi envoyer de simples requêtes HTTP et lire l'état renvoyé en XML. Le port TCP est configurable et l'adresse IP est fixe.
La page de configuration est protégée par mot de passe, la page de commande peut l'être en option. L'entrée gère trois fonctions : surveillance, commande du relais local et commande d'un relais distant (fonctionnement pair à pair entre modules ControlByWEB). Retrouvez les autres relais IP et relais pilotés et les modules E/S Ethernet et Modbus du catalogue.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-WR-1R12-1I-I | Alimentation 9 à 28 V DC sur bornier | Armoire disposant déjà d'une alimentation basse tension |
| X-WR-1R12-1I-E | PoE IEEE 802.3af (classe 1) et/ou 9 à 28 V DC | Point de commande éloigné, alimenté par un switch PoE |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Relais | 1 relais SPDT (Form C), usage général |
| Pouvoir de coupure | 240 V AC, 30 V DC, 12 A maximum |
| Contacts | AgSnO2, résistance initiale inférieure à 30 mΩ |
| Durée de vie | 100 000 cycles électriques, 10 millions de cycles mécaniques (typique) |
| Modes du relais | Marche et arrêt ou impulsion de 0,1 à 86 400 s |
| Entrée | 1 entrée optoisolée 4 à 26 V DC, 950 µA à 4 V, 8,5 mA à 26 V, isolation 1 500 V eff. |
| Fonctions de l'entrée | Surveillance, commande du relais local, commande d'un relais distant |
| Réseau | Ethernet 10/100Base-T, RJ45, adresse IP statique, port TCP configurable |
| Protocoles | HTTP, XML, Modbus TCP (esclave) |
| Alimentation | X-WR-1R12-1I-I : 9 à 28 V DC ; X-WR-1R12-1I-E : PoE IEEE 802.3af classe 1 et/ou 9 à 28 V DC |
| Consommation | 313 mA maximum |
| Connecteurs | Bornier amovible 5 points (alimentation et entrée), bornier amovible 3 points (relais), RJ45 |
| Voyants | 4 LED : entrée active, relais excité, liaison réseau, activité réseau |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, montage rail DIN ou mural |
| Dimensions | 35,7 × 98,5 × 78 mm (l × h × p, hors connecteur) |
| Poids | 142 g |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Conformité | CISPR 22 et 24, EN 55022 et EN 55024, FCC 47CFR15 (classe B pour -I, classe A pour -E), UL 61010-1, CE, UKCA |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, API HTTP / REST
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Sortie relais
- Autonomie
- Sans objet (alimenté)
- Variante
- 9-28 V DC (-I) ou PoE 802.3af (-E)
- Relais
- 1 x SPDT 12 A, 240 V AC / 30 V DC
- Entrée
- 1 x optoisolée 4 à 26 V DC
- Connecteur
- Borniers amovibles 5 et 3 points, RJ45
- Alimentation (version)
- 9-28 V DC, PoE 802.3af ou 9-28 V DC
Contenu et accessoires compatibles
Le module est livré avec ses deux borniers amovibles. Pour la version -I, prévoyez une alimentation 12 ou 24 V DC, par exemple parmi nos alimentations rail DIN et secteur. La version -E se raccorde directement à un switch ou un injecteur PoE 802.3af.
Documentation
Questions fréquentes
Quelle est la différence entre le X-WR-1R12-1I-I et le X-WR-1R12-1I-E ?
La version -I s'alimente uniquement en 9 à 28 V DC sur bornier. La version -E accepte en plus une alimentation PoE IEEE 802.3af (classe 1) par le câble réseau, ce qui évite de tirer une alimentation locale jusqu'au point de commande.
Le WebRelay X-WR-1R12-1I peut-il être lu par une GTB ?
Oui. Il fonctionne en esclave Modbus TCP : la GTB, l'automate ou le SCADA lit l'état de l'entrée et commande le relais par des requêtes Modbus. Il répond aussi à des requêtes HTTP et renvoie son état au format XML.
Peut-on redémarrer automatiquement un équipement réseau bloqué ?
Oui, ControlByWEB prévoit un mode contrôleur de reboot automatique : le module surveille un équipement et coupe puis rétablit son alimentation par le relais lorsqu'il ne répond plus. Le reboot peut aussi être lancé manuellement depuis le navigateur.
Quelle charge le relais peut-il commuter ?
Le relais inverseur (SPDT) accepte au maximum 240 V AC ou 30 V DC et 12 A, pour une charge à usage général. Pour des charges supérieures ou des moteurs, on l'utilise pour piloter la bobine d'un contacteur.
Quelle différence avec le WebRelay X-WR-441 ?
Le X-WR-441 appartient à la série 400 plus récente : même format et même relais 12 A, avec en plus MQTT, SNMP, HTTPS et des versions Wi-Fi ou cellulaires. Le X-WR-1R12-1I reste la version d'origine, limitée à HTTP, XML et Modbus TCP, adaptée aux intégrations simples.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-WR-1R12-1I
Indiquez la version souhaitée (-I ou -E) et les quantités : nous vous répondons sous 24 h ouvrées avec un tarif adapté à votre volume. Nos techniciens vous aident à choisir entre WebRelay d'origine et série 400 selon votre intégration.
Produits similaires

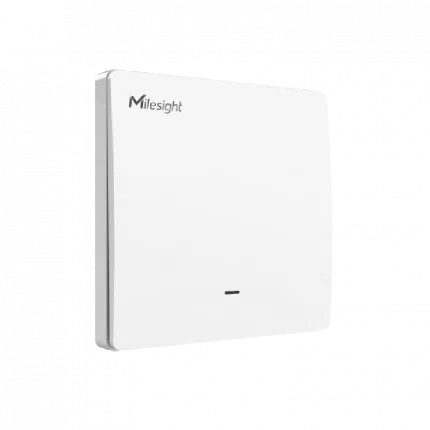

Voir toute la catégorieMilesight WS501 / WS502 - Interrupteur mural LoRaWAN avec mesure d'énergie
- LoRaWAN
- Courant
- Tension

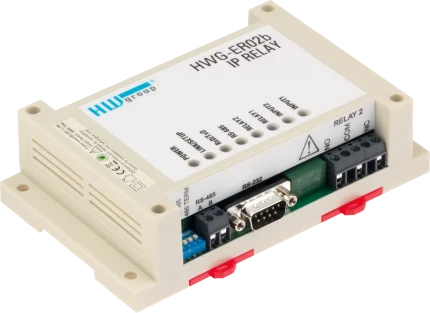

HWgroup HWg-ER02b - Relais IP 2 sorties 16 A, Modbus TCP et port RS-232/485
- Aucune (filaire)
- Ethernet
- RS-485
ControlByWEB X-401 - Module E/S Ethernet 2 relais et 2 entrées, Modbus TCP
- LTE-M
- Wi-Fi
- Aucune (filaire)

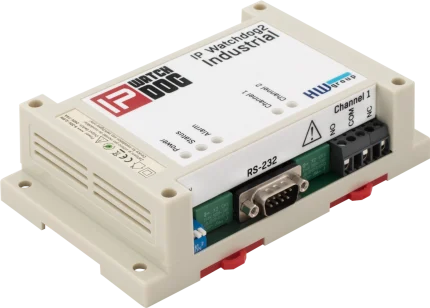

HWgroup IP WatchDog2 Industrial - Relais IP de surveillance et redémarrage 16 A
- Aucune (filaire)
- Ethernet
- RS-232
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB X-WR-444 WebRelay-Quad - Relais IP 4 relais, PoE, Wi-Fi ou LTE-M
- LTE-M
- Wi-Fi
- Aucune (filaire)

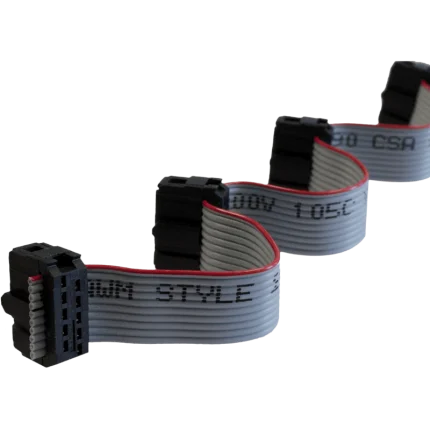

ControlByWEB EXPCBL - Câble d'extension nappe pour modules X-400 et X-600M
- RS-485
ControlByWEB WebRelay-10 Plus - Relais IP 10 relais, Modbus TCP, SNMP, 1-Wire
- Aucune (filaire)
- Ethernet
- 1-Wire

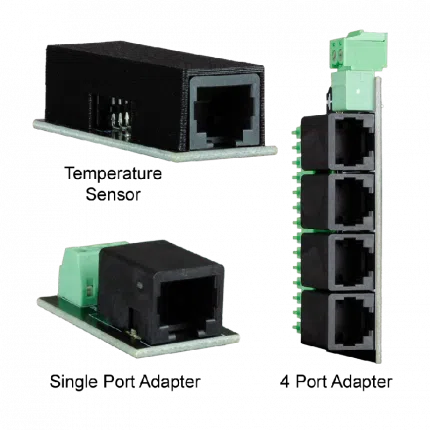

ControlByWEB Quick-Connect - Sonde de température 1-Wire RJ11 chaînable
