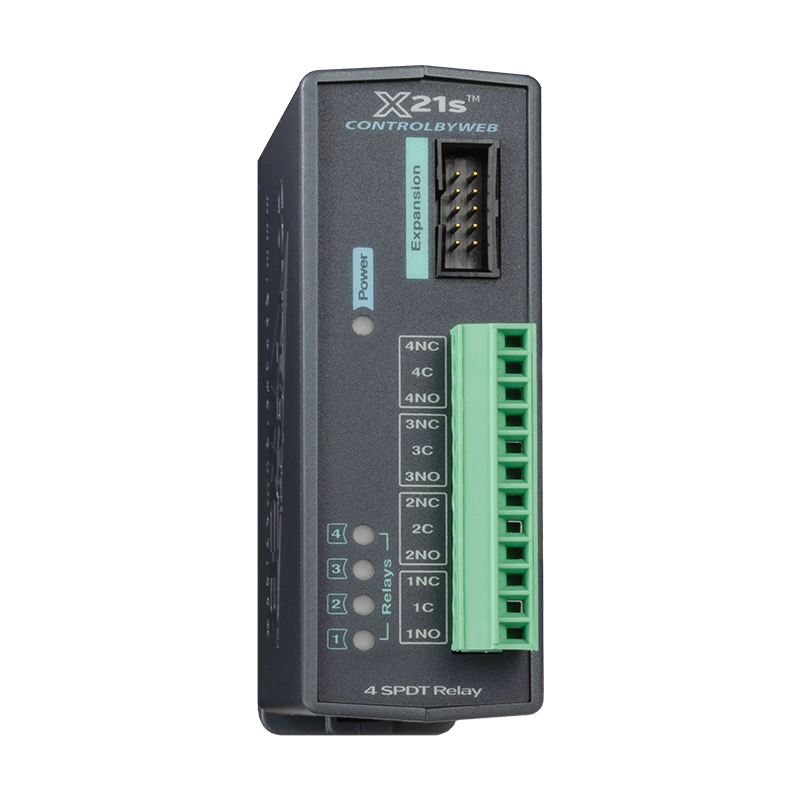

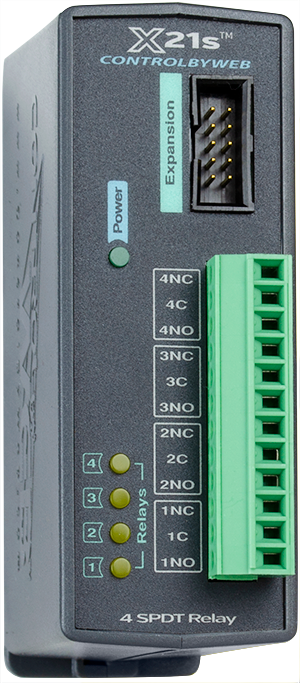

Réf. X-21sControlByWEB X-21s - Module d'extension 4 relais Form C pour X-400 et X-600M
- 4 relais inverseurs SPDT (Form C) à commande indépendante
- 2,5 A sous 125 V AC ou 28 V DC par relais
- Alimenté par le bus d’extension RS-485 du X-400 ou du X-600M (9 à 28 V DC)
- Montage rail DIN, boîtier 35,7 mm de large, -40 à +50 °C
- CEM IEC CISPR 22 et 24, FCC classe B, EN55022 et EN55024
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Usage | Détection de fuite, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Relais | 4 relais SPDT (Form C) 2,5 A, 125 V AC ou 28 V DC |
| Connecteur | bornier débrochable 12 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d’extension 2 x 5 points |
| Consommation | 7 mA (relais au repos) à 110 mA (4 relais actifs) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le ControlByWEB X-21s est un module 4 relais Form C qui ajoute quatre contacts inverseurs à un contrôleur X-400 ou X-600M. Le contact inverseur (SPDT) offre à la fois une sortie normalement ouverte et une sortie normalement fermée : pratique pour les reports d'alarme à sécurité positive, la sélection entre deux circuits ou l'interfaçage avec une centrale existante.
Les quatre relais 2,5 A sont commandés indépendamment et conviennent aux charges modérées : électrovannes, alarmes, voyants. Le module reçoit alimentation et communication du câble nappe du contrôleur, et se configure entièrement depuis les pages web de celui-ci. Le constructeur l'illustre par la supervision d'un parc de cuves : niveaux lus par un module analogique X-22s, pompes et vannes pilotées par le X-21s.
Points forts du X-21s
- 4 relais SPDT (Form C) à commande indépendante
- Tension maximale 125 V AC ou 28 V DC, courant maximal 2,5 A
- Durée de vie : 100 000 manœuvres électriques et 5 millions de cycles mécaniques (minimum)
- Contacts AgNi, résistance initiale inférieure à 100 milliohms
- Mode marche/arrêt ou impulsion de 0,1 à 86 400 s
- 5 voyants : présence tension et état des relais 1 à 4
- Alimentation par le bus d'extension, 110 mA maximum sous 24 V DC
- Bornier débrochable 12 points, fil 16 à 28 AWG
Applications en bâtiment et sur site technique
- Report d'alarmes : contact NO ou NF vers une centrale d'alarme, un transmetteur ou une GTB existante.
- Cuves et réseaux d'eau : commande de pompes de transfert par contacteur et d'électrovannes selon le niveau mesuré.
- Détection de fuite : fermeture d'une vanne motorisée en très basse tension sur alarme d'un capteur d'eau.
- Tertiaire : sélection entre deux circuits de signalisation ou de ventilation.
- Locaux techniques : voyants d'état et sirènes de défaut pilotés à distance.
Intégration et compatibilité
Le X-21s se raccorde au bus d'extension d'un contrôleur X-400 ou X-600M, qui le détecte et expose ses relais sur le réseau. Le X-600M accepte jusqu'à 64 modules d'extension et 1 024 points d'E/S selon le constructeur, avec Modbus, SNMP, pair à pair et scripts LUA ; le X-400 vise les systèmes jusqu'à 64 points d'E/S.
Une GTB commande les relais par Modbus TCP via le contrôleur, et les règles logiques internes permettent d'agir sans superviseur : seuil, planning, état d'une entrée. Retrouvez nos autres modules E/S Ethernet et Modbus, nos contrôleurs programmables et RTU et toute la gamme ControlByWEB.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Courant disponible sur le bus : 1,7 A au maximum, injecteur X-PINJECT au delà
- Supervision : pages web, Modbus, SNMP via le contrôleur, ControlByWEB Cloud en option
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-21s | Référence unique : 4 relais inverseurs SPDT 2,5 A | Reports d'alarme, électrovannes, voyants, sélection de circuits |
Caractéristiques techniques
| Référence | X-21s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Relais | 4, SPDT (Form 1C), commande indépendante |
| Tension maximale | 125 V AC ; 28 V DC |
| Courant maximal | 2,5 A |
| Type de charge | usage général |
| Résistance de contact | inférieure à 100 milliohms (initiale) |
| Matériau des contacts | AgNi |
| Durée de vie électrique | 100 000 manœuvres (minimum) |
| Durée de vie mécanique | 5 millions de cycles (minimum) |
| Modes de relais | marche/arrêt ou impulsion, 0,1 à 86 400 s |
| Catégorie | surtension catégorie II, degré de pollution 2 |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation sous 24 V DC | 7 mA relais au repos, 110 mA relais actifs |
| Consommation sous 12 V DC | 13 mA relais au repos, 189 mA relais actifs |
| Consommation sous 9 V DC | 17 mA relais au repos, 270 mA relais actifs |
| Bornier de relais | 12 points débrochable, pas de 3,81 mm, fil 16 à 28 AWG |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm, alimentation et communication RS-485 |
| Voyants | 5 : présence tension, bobines des relais 1 à 4 |

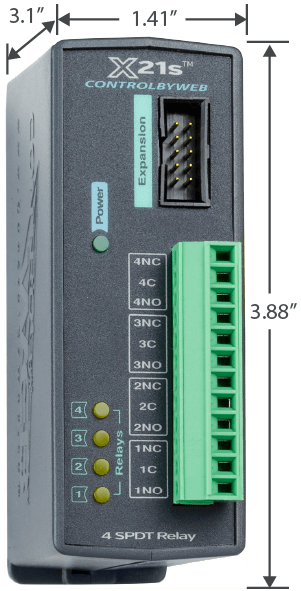

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +50 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Usage
- GTB / intégration BMS, Détection de fuite, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Relais
- 4 relais SPDT (Form C) 2,5 A, 125 V AC ou 28 V DC
- Connecteur
- bornier débrochable 12 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points
- Consommation
- 7 mA (relais au repos) à 110 mA (4 relais actifs) sous 24 V DC
Contenu et accessoires compatibles
Le X-21s se raccorde au contrôleur par le câble d'extension ControlByWEB, vendu séparément avec un connecteur par module. Le manuel rappelle que la limite de 1,7 A du bus est atteinte bien avant 32 modules relais : l'injecteur d'alimentation X-PINJECT se place alors en ligne sur le bus. Le X-21s s'associe naturellement au module 8 entrées analogiques X-22s.
Documentation
Questions fréquentes
Quelle différence entre le X-21s et le X-12s ?
Le X-12s offre 8 relais SPST normalement ouverts, avec 2,5 A au total par groupe de quatre. Le X-21s propose 4 relais inverseurs SPDT de 2,5 A chacun, avec contacts NO et NF.
Le X-21s peut-il commander une pompe 230 V ?
Pas directement : sa tension maximale est de 125 V AC. Il commande la bobine d'un contacteur, qui commute la pompe. Pour une commande directe en 230 V, le X-11s (20 A, 277 V AC) ou le X-20s (15 A) conviennent.
Faut-il une alimentation séparée ?
Non. Le X-21s est alimenté par le câble nappe du contrôleur. Si de nombreux modules relais partagent le bus, un injecteur X-PINJECT complète le courant disponible.
Comment une GTB pilote-t-elle les relais du X-21s ?
Par l'intermédiaire du contrôleur X-400 ou X-600M, qui expose les relais de ses modules en Modbus TCP et sur ses pages web. Le X-21s n'a pas d'adresse IP propre : il ne communique qu'avec son contrôleur par le bus d'extension.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-21s
Précisez le nombre de contacts, les tensions commutées et le contrôleur prévu : nous revenons vers vous sous 24 h ouvrées avec une proposition adaptée. Les tarifs sont établis selon les quantités et la configuration.
Produits similaires
Voir toute la catégorie
ControlByWEB X-12s - Module d'extension 8 relais pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus
Elastel EG500 - Passerelle edge Raspberry Pi CM4, 4G et LoRaWAN en option
- LoRaWAN
- 4G LTE
- Bluetooth LE
ControlByWEB X-13s - Module d'extension 2 entrées thermocouple type K
- Aucune (filaire)
- RS-485
- Température
ControlByWEB X-404 - Contrôleur maître Modbus RS-485 sur IP, bus 1-Wire
- LTE-M
- Aucune (filaire)
- Ethernet
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB X-410 - Module E/S Ethernet 4 relais, 4 entrées, bus 1-Wire
- LTE-M
- Wi-Fi
- Aucune (filaire)
ControlByWEB X-22s - Module d'extension 8 entrées analogiques 16 bits
- Aucune (filaire)
- RS-485
- Tension

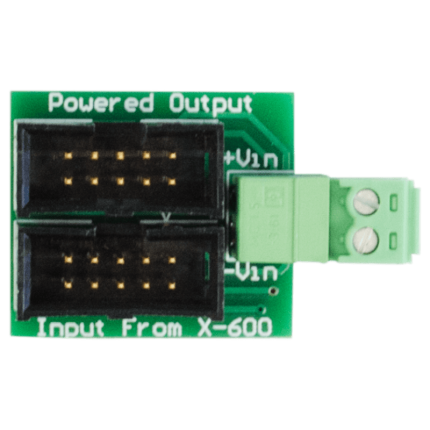

ControlByWEB X-PINJECT - Injecteur d'alimentation pour bus d'extension X-400
