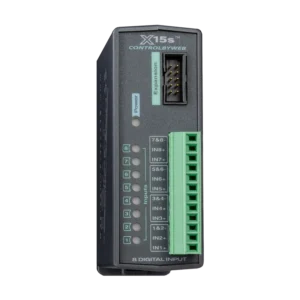

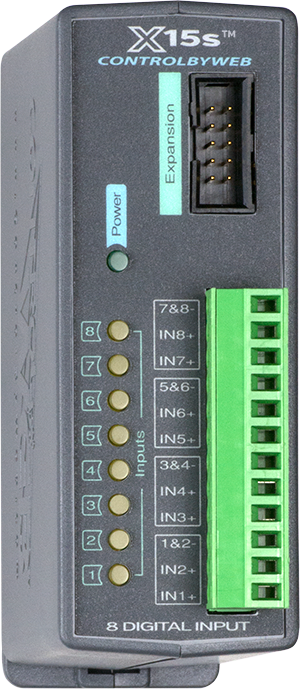

Réf. X-15sControlByWEB X-15s - Module d'extension 8 entrées numériques pour X-400
- 8 entrées numériques optoisolées 3 à 26 V DC, isolation 1 500 V
- Comptage 32 bits jusqu'à 200 Hz, durée d'impulsion et temps de marche cumulé
- Alimenté par le bus d'extension RS-485 du X-400 ou du X-600M (9 à 28 V DC)
- Montage rail DIN, boîtier 35,7 mm de large, -40 à +65,5 °C
- Sécurité UL 61010-1 et CSA C22.2, CEM FCC classe B
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Impulsions, Ouverture / contact |
| Usage | Comptage énergétique, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec |
| Certifications | UL / cUL |
| Plage de mesure | Fréquence : 1 à 200 Hz |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M |
| Entrées | 8 entrées numériques optoisolées 3 à 26 V DC, isolation 1 500 V |
| Connecteur | bornier débrochable 12 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points |
| Consommation | 8 mA (entrées inactives) à 36 mA (entrées actives) sous 24 V DC |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-15s est un module 8 entrées numériques qui s'ajoute à un contrôleur X-400 ou X-600M pour surveiller des contacts, des états d'équipement et des sorties impulsionnelles de compteurs. Il s'adresse aux intégrateurs GTB, aux exploitants de sites techniques et aux services maintenance qui veulent étendre un automate web sans changer d'architecture.
Ses huit entrées optoisolées séparent électriquement la masse des équipements surveillés et l'électronique basse tension du module, ce qui limite les boucles de masse sur les sites industriels. Un coprocesseur intégré mesure en local le comptage, la fréquence, la durée d'impulsion et le temps de marche cumulé de chaque entrée : le contrôleur maître récupère des valeurs déjà consolidées.
Points forts du X-15s
- 8 entrées numériques optoisolées, plage d'entrée 3 à 26 V DC
- Isolation d'entrée de 1 500 V, courant d'entrée de 0,6 mA sous 3 V à 8,2 mA sous 26 V
- Compteurs 32 bits, comptage jusqu'à 200 Hz sur front montant, descendant ou les deux
- Mesure de fréquence de 1 à 200 Hz, durée d'impulsion et temps actif cumulé jusqu'à 4 194 304 s
- Temporisation anti-rebond (debounce) programmable par entrée, temps de maintien minimum 2,5 ms
- Alimentation et communication par le bus d'extension, aucun raccordement d'alimentation séparé
- 9 voyants : présence tension et état des entrées 1 à 8
- Boîtier rail DIN de 35,7 mm de large, fonctionnement de -40 à +65,5 °C
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : report des contacts de défaut d'une centrale de traitement d'air, d'une pompe ou d'un groupe froid vers le contrôleur, avec alerte e-mail sur changement d'état.
- Sûreté des locaux : surveillance de contacts de porte, de capteurs d'ouverture de baie ou de boutons d'appel dans un local technique ou un entrepôt.
- Comptage : lecture des sorties impulsionnelles de compteurs d'eau ou de débitmètres à palette, avec totalisation sur 32 bits et calcul de fréquence.
- Maintenance : suivi du temps de fonctionnement cumulé d'une pompe ou d'une machine pour planifier les interventions.
- Chaîne du froid et logistique : surveillance des portes de chambres froides et des états d'alarme sur des sites distants.
Intégration et compatibilité
Le X-15s n'a pas d'interface réseau propre. Il se raccorde par câble nappe au bus d'extension d'un contrôleur X-400 ou X-600M, qui le détecte, l'affiche dans ses tableaux de bord et publie ses valeurs sur le réseau. Selon ControlByWEB, le X-600M accepte jusqu'à 64 modules d'extension et 1 024 points d'E/S, avec Modbus, SNMP, communication pair à pair et scripts LUA ; le X-400 vise les systèmes jusqu'à 64 points d'E/S.
La configuration se fait sans logiciel, depuis le serveur web intégré du contrôleur : choix du front de comptage, de l'anti-rebond, des seuils et des actions. Une entrée peut déclencher un e-mail, piloter un relais local ou un relais distant d'un autre équipement de la gamme ControlByWEB. Pour les autres besoins d'acquisition, consultez nos modules E/S Ethernet et Modbus.
- Bus d'extension : RS-485 sur nappe 10 conducteurs, alimentation fournie par le contrôleur
- Fonctions d'entrée : état, commande de relais, commande de relais distants, comptage, fréquence, temps haut, temps actif
- Supervision : via le contrôleur (Modbus, SNMP, pages web, ControlByWEB Cloud en option)
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-15s | Référence unique : 8 entrées numériques optoisolées | Surveillance d'états et comptage d'impulsions sur X-400 ou X-600M |
Caractéristiques techniques
| Référence | X-15s |
|---|---|
| Contrôleurs compatibles | ControlByWEB X-400 et X-600M |
| Entrées numériques | 8, optoisolées |
| Plage de tension d'entrée | 3 à 26 V DC |
| Courant d'entrée | 0,6 mA sous 3 V, 8,2 mA sous 26 V |
| Isolation d'entrée | 1 500 V |
| Temps de maintien minimum | 2,5 ms |
| Comptage | 32 bits, 200 Hz max, front montant, descendant ou les deux |
| Fréquence mesurée | 1 à 200 Hz |
| Temps haut et temps actif | jusqu'à 4 194 304 s |
| Alimentation | 9 à 28 V DC fournie par le contrôleur via le bus (24 V conseillé) |
| Consommation sous 24 V DC | 8 mA entrées inactives, 36 mA entrées actives |
| Consommation sous 12 V DC | 13 mA entrées inactives, 66 mA entrées actives |
| Consommation sous 9 V DC | 17 mA entrées inactives, 88 mA entrées actives |
| Bornier d'entrées | 12 points débrochable, pas de 3,81 mm, fil 16 à 28 AWG |
| Bus d'extension | câble nappe 10 conducteurs polarisé, connecteur 2 x 5 points au pas de 2,54 mm (0,100 pouce), alimentation et communication RS-485 |
| Voyants | 9 : présence tension, entrées 1 à 8 |

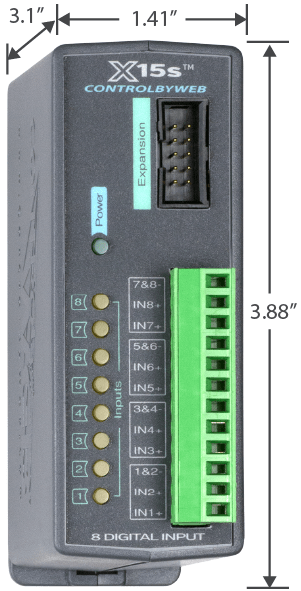

| Dimensions | 35,7 x 98,5 x 78 mm (l x H x P, hors connecteur) |
| Poids | 136 g |
| Boîtier | polycarbonate Lexan 940, classement feu UL94 V0 |
| Montage | rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Altitude | jusqu'à 2 000 m |
| Lieu d'installation | usage intérieur ou emplacement protégé NEMA 4 |
| Compatibilité électromagnétique | IEC CISPR 22 et CISPR 24, FCC 47CFR15 classe B, EN55022 et EN55024 (2010) |
| Sécurité électrique | UL 61010-1 3e édition, CSA C22.2 No. 61010-1-12, CCN QUYX / QUYX7 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage
- Certifications
- UL / cUL
- Plage de mesure
- Fréquence : 1 à 200 Hz
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M
- Entrées
- 8 entrées numériques optoisolées 3 à 26 V DC, isolation 1 500 V
- Connecteur
- bornier débrochable 12 points au pas de 3,81 mm (fil 16 à 28 AWG) ; nappe d'extension 2 x 5 points
- Consommation
- 8 mA (entrées inactives) à 36 mA (entrées actives) sous 24 V DC
Contenu et accessoires compatibles
Le X-15s se raccorde au contrôleur par le câble d'extension ControlByWEB, disponible avec le nombre de connecteurs adapté au nombre de modules. Il s'associe à un contrôleur X-400 ou X-600M et, pour les systèmes chargés, à l'injecteur d'alimentation du bus d'extension. Côté terrain, il accepte les contacts magnétiques de porte et les détecteurs de niveau à sortie tout ou rien.
Documentation
Questions fréquentes
Le X-15s fonctionne-t-il seul sur le réseau ?
Non. C'est un module d'extension sans port Ethernet : il doit être raccordé par câble nappe à un contrôleur ControlByWEB X-400 ou X-600M, qui l'alimente, le configure et publie ses valeurs sur le réseau.
Peut-on y raccorder un contact sec ?
Les entrées du X-15s sont des entrées en tension optoisolées, actives entre 3 et 26 V DC. Un contact sec se câble donc en série avec une source de tension continue, par exemple l'alimentation 24 V DC du contrôleur, dans le respect de la plage d'entrée.
Le X-15s peut-il compter les impulsions d'un compteur d'eau ?
Oui. Chaque entrée dispose d'un compteur 32 bits jusqu'à 200 Hz et d'une mesure de fréquence. L'anti-rebond programmable filtre les parasites des contacts mécaniques. Le temps de maintien minimum de l'impulsion est de 2,5 ms.
Quelle différence avec le X-17s ?
Le X-15s offre huit entrées numériques. Le X-17s combine quatre entrées numériques aux mêmes caractéristiques et quatre relais SPST 2,5 A, pour surveiller et commander depuis un seul module.
Combien de modules peut-on chaîner ?
Le manuel ControlByWEB indique que le bus d'extension fournit jusqu'à 1,7 A pour alimenter jusqu'à 32 modules ; le nombre réel dépend du type de modules et de l'alimentation du contrôleur. Le X-600M accepte jusqu'à 64 modules d'extension selon le constructeur.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-15s
Décrivez le contrôleur en place ou prévu, le nombre de points à raccorder et la nature des signaux : nous revenons vers vous sous 24 h ouvrées avec une architecture conseillée. Les tarifs sont établis selon les quantités et la configuration.
Produits similaires
Voir toute la catégorie
AKCP E-Opto16 - Module 16 entrées contacts secs optoisolées pour supervision
- Aucune (filaire)
- Ouverture / contact
- Très basse tension DC (5 à 60 V)
ControlByWEB X-13s - Module d'extension 2 entrées thermocouple type K
- Aucune (filaire)
- RS-485
- Température
ControlByWEB X-401 - Module E/S Ethernet 2 relais et 2 entrées, Modbus TCP
- LTE-M
- Wi-Fi
- Aucune (filaire)
AKCP IO-Digital8 - Module d'entrées et sorties 8 contacts secs pour supervision
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus
Autres produits ControlByWEB
Toute la gamme ControlByWEBControlByWEB X-410 - Module E/S Ethernet 4 relais, 4 entrées, bus 1-Wire
- LTE-M
- Wi-Fi
- Aucune (filaire)

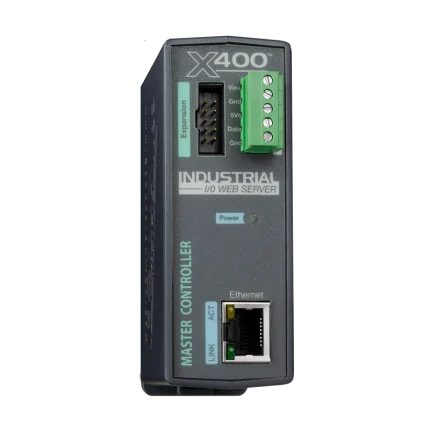

ControlByWEB X-400 - Contrôleur programmable extensible 64 E/S, Modbus TCP
- LTE-M
- Wi-Fi
- Aucune (filaire)

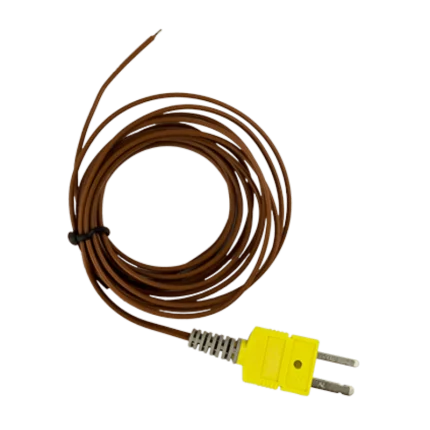

ControlByWEB X-KTC-B-24-72 - Sonde thermocouple type K isolée PFA 1,83 m
- Aucune (filaire)
- Température

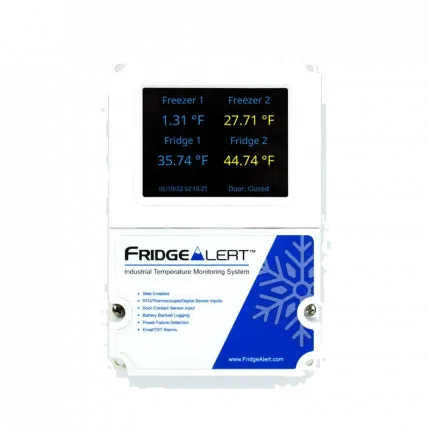

ControlByWEB FridgeAlert FA100 - Moniteur de température à écran tactile
