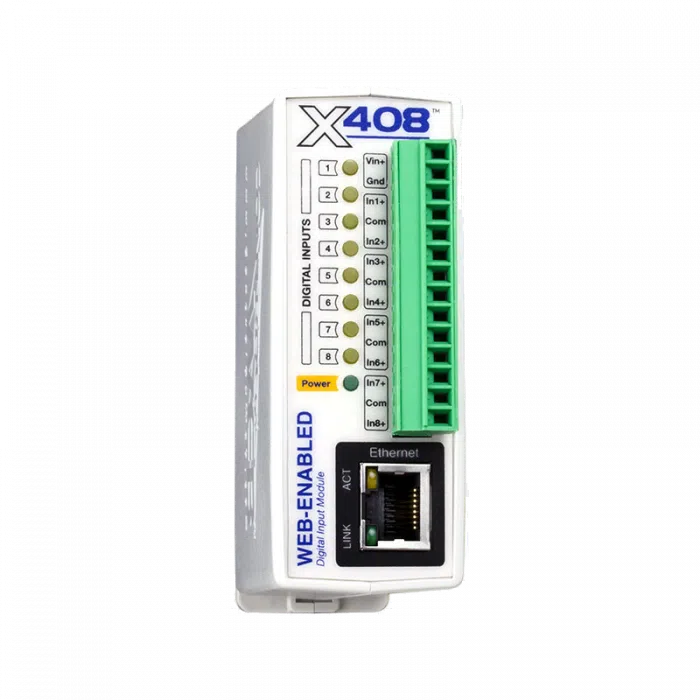

ControlByWEB X-408 - Module E/S Ethernet 8 entrées numériques, Modbus TCP
- 8 entrées optoisolées 4 à 26 V DC, maintien minimal 20 ms
- Par entrée : état, compteur 24 bits, fréquence, durée de marche
- Modbus TCP, SNMP v1/v2/v3, MQTT, HTTPS TLS 1.2, e-mails chiffrés
- Alimentation 9 à 28 V DC ou PoE classe 1, 240 mA max
- Boîtier rail DIN ou mural, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Impulsions, Ouverture / contact |
| Usage | Comptage énergétique, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Modules de la série 400 ControlByWEB (X-410, X-401, WebRelay...), ControlByWEB Cloud, application CBW Mobile |
| Variante | Ethernet ou Ethernet + PoE |
| Entrées | 8 entrées optoisolées 4 à 26 V DC, compteur 24 bits, fréquence |
| Connecteur | Bornier débrochable 14 points 3,81 mm, RJ-45 |
| Connectivité | Ethernet 9-28 VDC, Ethernet + PoE |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-408 est un module d'entrées Ethernet à huit voies optoisolées qui surveille des états, compte des impulsions et mesure des fréquences, puis publie ces données sur le réseau IP. Chaque entrée se paramètre depuis le navigateur, sans logiciel, et les valeurs sont accessibles en Modbus TCP, SNMP ou MQTT.
Il s'adresse aux intégrateurs GTB, aux exploitants et aux services sécurité qui doivent remonter des contacts de porte, des alarmes techniques, des détecteurs de fuite ou des index de compteurs. Journal, graphiques, alertes et recopie d'états vers des relais distants sont inclus, en version alimentée 9 à 28 V DC ou PoE.
Points forts du X-408
- 8 entrées optoisolées, 4 à 26 V DC, 950 µA à 4 V et 8,5 mA à 26 V
- Fonctions par entrée : état, compteur 24 bits avec échelle, fréquence, durée de marche cumulée
- Détection sur front montant, descendant ou les deux, maintien minimal 20 ms
- Recopie des entrées sur les relais de modules distants (pair à pair, 32 modules ou 64 E/S)
- Générateur de tâches : 50 planifiées, 50 conditionnelles, 20 plannings de dérogation
- Journal de 512 Ko (8 448 enregistrements), graphiques, export FTP/FTPS ou e-mail
- Modbus TCP/IP, SNMP v1, v2 et v3, MQTT, HTTPS TLS 1.2, XML et JSON
- 11 voyants dont un par entrée pour le diagnostic sur site
Applications en bâtiment et sur site technique
- Comptage énergétique : relevé des sorties impulsion de compteurs d'eau, de gaz ou d'électricité et suivi des consommations dans la GTB.
- Sécurité des locaux : surveillance de contacts de portes, de trappes et de baies, alertes e-mail et historique.
- Locaux techniques et datacenters : report de défauts d'onduleur, de climatisation ou de détecteur de fuite d'eau.
- Eau et pompage : interrupteurs à flotteur et fins de course sur cuves et postes de relevage.
- Industrie et logistique : comptage de cycles, mesure de fréquence et temps de fonctionnement de machines.
Intégration et compatibilité
Le X-408 se connecte en Ethernet 10/100 Base-T (RJ-45), en IP fixe ou DHCP. Les états et compteurs sont lisibles en Modbus TCP/IP par une GTB ou un SCADA, en SNMP v1, v2 ou v3 par la supervision réseau et en MQTT par une plateforme IoT. Les requêtes HTTP renvoient l'état au format XML ou JSON.
Grâce au pair à pair, chaque entrée peut piloter un relais d'un X-410, d'un X-401 ou d'un WebRelay sur le même réseau, pour reporter une alarme ou commander un équipement à distance. Le cloud ControlByWEB est optionnel. Voir les modules d'entrées et sorties Ethernet, les compteurs d'impulsions et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-408-I | Ethernet, alimentation 9 à 28 V DC | Armoire ou tableau avec alimentation basse tension |
| X-408-E | Ethernet, PoE classe 1 et/ou 9 à 28 V DC | Local réseau avec switch PoE, un seul câble |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées | 8 entrées optoisolées, 4 à 26 V DC, 950 µA à 4 V, 8,5 mA à 26 V |
| Maintien minimal | 20 ms |
| Fonctions d'entrée | État, commande de relais locaux ou distants, compteur avec échelle, durée de marche, fréquence |
| Comptage | 24 bits, front montant, descendant ou les deux |
| Horloge | Temps réel, manuelle ou NTP, heure d'été automatique |
| Réserve par condensateur | 2 semaines minimum : horloge, variables, compteurs |
| Journalisation | 512 Ko (jusqu'à 8 448 enregistrements), flash non volatile, tampon circulaire |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Protocoles | HTTP, HTTPS (TLS 1.2), SSL, XML, JSON, MQTT, Modbus TCP/IP, SNMP v1, v2, v3, NTP, SMTP chiffré, FTP/FTPS |
| Alimentation | 9 à 28 V DC ; X-408-E : PoE classe 1 (0,44 à 3,84 W) et/ou 9 à 28 V DC |
| Consommation | 240 mA max, 120 mA typique à 12 V |
| Connectique | Bornier débrochable 14 points, pas de 3,81 mm, fil 16 à 28 AWG ; RJ-45 |
| Voyants | 11 LED : alimentation, entrées 1 à 8, lien et activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 (classe B pour -I, classe A pour -E), CE, UKCA |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Modules de la série 400 ControlByWEB (X-410, X-401, WebRelay...), ControlByWEB Cloud, application CBW Mobile
- Variante
- Ethernet ou Ethernet + PoE
- Entrées
- 8 entrées optoisolées 4 à 26 V DC, compteur 24 bits, fréquence
- Connecteur
- Bornier débrochable 14 points 3,81 mm, RJ-45
- Connectivité
- Ethernet 9-28 VDC, Ethernet + PoE
Contenu et accessoires compatibles
Le module est livré avec son bornier débrochable 14 points. Accessoires courants : contacts magnétiques de porte, détecteur de fuite d'eau, alimentation 12 V DC ou rail DIN 24 V, câble Ethernet, module relais X-410 pour la recopie d'états.
Documentation
Questions fréquentes
Quels capteurs peut-on raccorder au X-408 ?
Les huit entrées optoisolées acceptent des signaux de 4 à 26 V DC : boutons, contacts de porte, interrupteurs à flotteur, détecteurs de fuite, fins de course, sorties impulsion de compteurs ou de débitmètres. Pour un contact sec, on câble la tension d'alimentation en série avec le contact.
Le X-408 peut-il servir de compteur d'impulsions ?
Oui. Chaque entrée se configure en état discret, en compteur 24 bits avec facteur d'échelle ou en mesure de fréquence. Les index se consultent sur la page web, se journalisent et se lisent en Modbus TCP ou en SNMP.
Le X-408 a-t-il des sorties ?
Non, il ne possède que des entrées. Il peut toutefois commander les relais d'autres modules de la série 400 en pair à pair : l'état d'une entrée est recopié sur un relais distant (fonction de recopie d'E/S).
Quelle différence entre le X-408-I et le X-408-E ?
Le X-408-I s'alimente en 9 à 28 V DC. Le X-408-E accepte en plus l'alimentation par PoE classe 1 sur le câble Ethernet. Les entrées et les fonctions sont identiques.
Le X-408 garde-t-il ses compteurs en cas de coupure ?
Une réserve par condensateur d'au moins deux semaines conserve l'horloge, les variables et les compteurs. Les réglages sont stockés en mémoire non volatile.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-408
Indiquez le nombre d'entrées à surveiller, le type de signaux et l'alimentation disponible : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Nos techniciens vous conseillent sur le câblage des contacts et l'intégration à la GTB.
