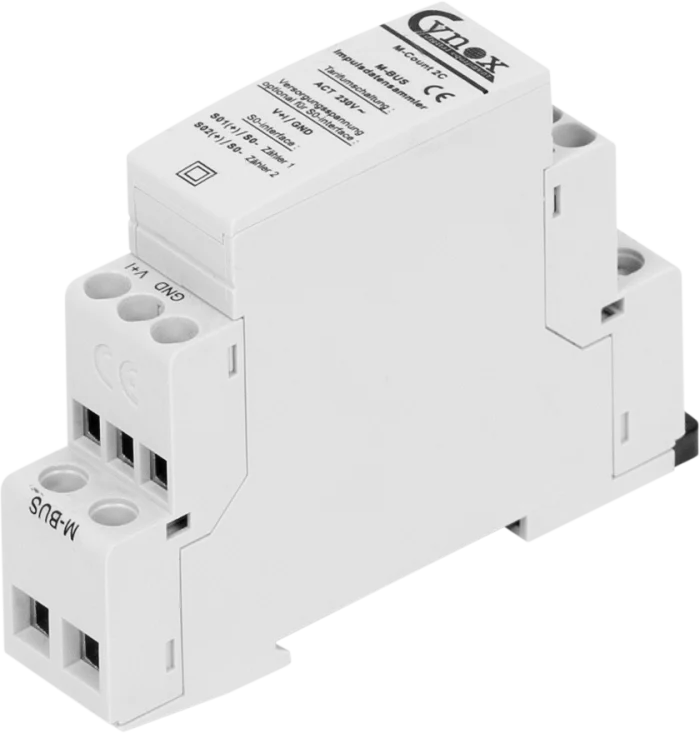

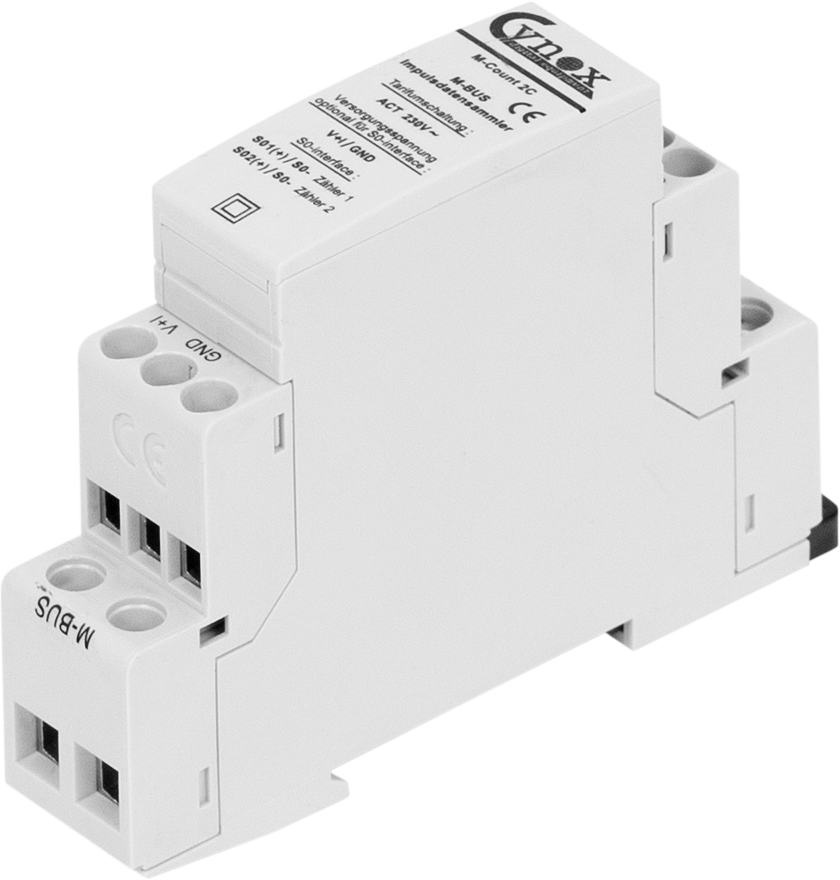

Réf. 600481HWgroup M-Count 2C - Compteur d'impulsions S0 vers M-Bus 2 canaux
- 2 entrées impulsions indépendantes (contact ou S0) vers M-Bus
- M-Bus EN 1434-3 à 2 400 bauds, 1,5 mA sur le bus
- 8 registres : tarifs HT / NT et valeurs historiques
- Pile lithium de secours, environ 200 jours sans M-Bus
- Rail DIN 1 module (18 mm), IP40, -20 à +65 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | M-Bus |
| Grandeur mesurée | Impulsions |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus Energy 242, Perseus Energy 285, maîtres M-Bus |
| Connecteur | Bornier à vis |
- Aucune (filaire)
- M-Bus
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

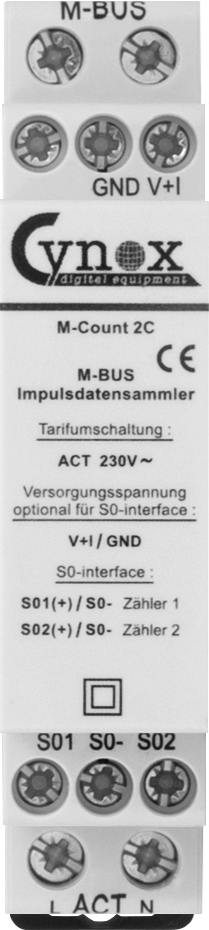

Le M-Count 2C de HWgroup est un compteur d'impulsions à deux canaux qui convertit les sorties impulsions de compteurs d'eau, de gaz, d'électricité ou de calories en données M-Bus. Il permet d'intégrer dans une relève M-Bus des compteurs existants qui ne disposent que d'une sortie S0 ou d'un contact sec.
Au format rail DIN d'un seul module, il se loge dans le tableau électrique ou le coffret de comptage. Alimenté par le bus et secouru par une pile lithium, il continue de compter en cas de coupure du M-Bus : les index restent justes pour le suivi énergétique et la refacturation interne.
Points forts du M-Count 2C
- Deux canaux d'impulsions totalement indépendants
- Entrées pour contact sec (reed) ou sortie S0, échantillonnage 50 Hz
- Huit registres mémoire : valeurs courantes HT / NT et valeurs à date

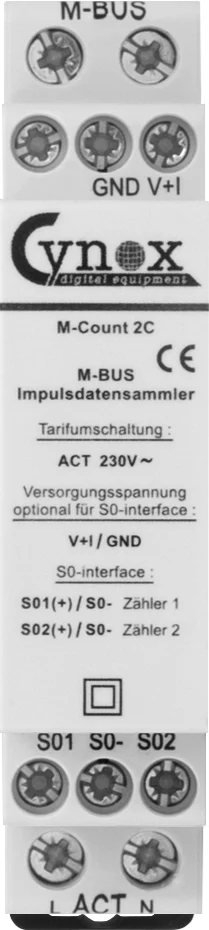

- Commutation tarifaire par contact inverseur ou entrée 250 V AC (ACT)
- Horloge temps réel interne et cycle de mémorisation programmable
- M-Bus selon EN 1434-3, 2 400 bauds, consommation 1,5 mA sur le bus
- Pile lithium intégrée : environ 200 jours de comptage sans M-Bus
Applications en bâtiment et sur site technique
- Bâtiments tertiaires : relève centralisée des compteurs d'eau divisionnaires et des compteurs de gaz à émetteur d'impulsions.
- Logements collectifs et résidences : intégration des compteurs existants dans une relève M-Bus pour la répartition des charges.
- Enseignement et collectivités : suivi des consommations d'eau et d'énergie par bâtiment.
- Sites industriels : comptage de débitmètres ou de compteurs électriques à sortie S0 d'ateliers.
- Rénovation énergétique : collecte de données de compteurs déjà en place sans les remplacer.
Intégration et compatibilité
Le M-Count 2C est un esclave M-Bus conforme EN 1434-3. HWgroup le rattache aux centrales Perseus Energy 242 et 285, qui l'interrogent et publient les index en SNMP, Modbus TCP, MQTT ou vers SensDesk. Tout maître M-Bus ou passerelle M-Bus vers Modbus ou BACnet peut également le relever pour une intégration en GTB.
La configuration (facteurs d'impulsion, tarifs, dates de relevé) se fait depuis un PC avec le logiciel fourni. Découvrez nos autres compteurs d'impulsions, nos passerelles M-Bus ou la page de la marque HWgroup.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Collecteur d'impulsions 2 canaux vers M-Bus (datalogger) |
| Entrées | 2 entrées impulsions : contact sec (reed), S0 en option |
| Échantillonnage | 50 Hz (impulsion S0 inférieure à 30 ms) |
| Tarifs | HT / NT par contact inverseur (TS) ou entrée 250 V AC (ACT) |
| Mémoire | 8 registres : valeurs courantes HT / NT et valeurs historiques |
| Interface | M-Bus selon EN 1434-3, 2 400 bauds |
| Alimentation | Par le M-Bus ; pile lithium interne en secours |
| Consommation | 1,5 mA sur le M-Bus ; environ 50 µA sur pile |
| Autonomie de secours | Environ 200 jours en cas de coupure du M-Bus |
| Fonctionnement | -20 à +65 °C, 0 à 75 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Indice de protection | IP40 |
| Dimensions et poids | 1 module DIN (18 mm), 82 × 63 × 17,5 mm, 61 g |
| Montage | Rail DIN 35 mm selon EN 50022 |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- M-Bus
- Grandeur mesurée
- Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée impulsion / comptage
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus Energy 242, Perseus Energy 285, maîtres M-Bus
- Connecteur
- Bornier à vis
Contenu et accessoires compatibles
Le module est livré avec son logiciel de configuration pour PC. Il complète une architecture de comptage M-Bus :
- Centrale HWgroup Perseus Energy 242 ou 285 (maître M-Bus)
- Compteur triphasé ED 310.DB ou compteurs PRO380-MB sur le même bus
- Compteurs d'eau ou de gaz à émetteur d'impulsions
Documentation
Questions fréquentes
Quels compteurs peut-on raccorder au M-Count 2C ?
Tout compteur doté d'une sortie impulsions libre de potentiel (contact reed) ou d'une sortie S0 : compteurs d'eau, de gaz, d'électricité, de calories ou débitmètres. Deux compteurs peuvent être raccordés, chacun sur son canal.
Que se passe-t-il en cas de coupure du M-Bus ?
Le module bascule sur sa pile lithium interne et continue de compter. Le constructeur annonce environ 200 jours d'autonomie dans cette situation, avec une consommation d'environ 50 µA.
Peut-on gérer deux tarifs ?
Oui. Le M-Count 2C dispose de registres haut tarif et bas tarif. La bascule se fait par un contact inverseur sur l'entrée TS ou par un signal 250 V AC sur l'entrée ACT.
Faut-il une centrale HWgroup ?
Non. Le M-Count 2C est un esclave M-Bus standard EN 1434-3, lisible par n'importe quel maître M-Bus. Les centrales Perseus Energy de HWgroup sont toutefois une solution prête à l'emploi pour publier les index sur le réseau IP.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le M-Count 2C
Indiquez le nombre et le type de compteurs à intégrer ainsi que le maître M-Bus prévu : nous répondons sous 24 h ouvrées avec un conseil technique sur la chaîne de comptage. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
HWgroup Damocles2 1208 - Module d'entrées et sorties Ethernet, 12 DI et 8 DO
- Aucune (filaire)
- Ethernet
- Modbus TCP

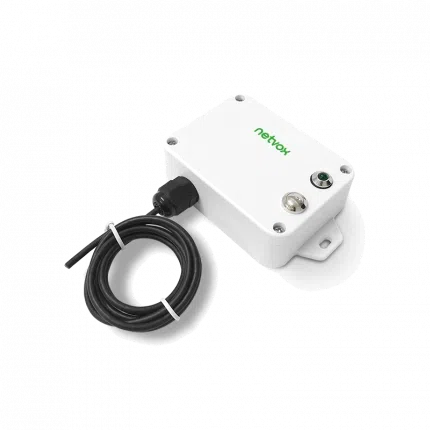

Netvox R718H - Compteur d'impulsions LoRaWAN, 1 entrée sur piles
- LoRaWAN
- Impulsions
- Pile ou batterie intégrée

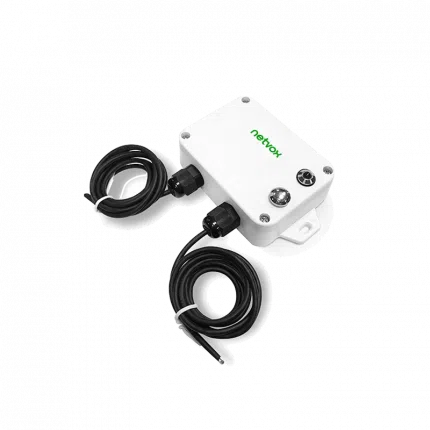

Netvox R718H2 - Compteur d'impulsions LoRaWAN à 2 entrées
