Red Lion FlexEdge DAS - Module série isolé RS-232 et RS-485
- Sled série pour passerelles FlexEdge DA50 et DA70, 2 ports par module
- Versions 2 x RS-232, 2 x RS-485/RS-422 ou 1 RS-232 + 1 RS-485
- Isolation individuelle de chaque port jusqu’à 5 000 Vrms
- Alimenté par la passerelle hôte, 1,5 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-232, RS-422, RS-485 |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel |
| Alimentation | Alimenté par le bus |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Variante | 2 x RS-232, 2 x RS-485/RS-422 ou 1 de chaque |
| Connecteur | RJ12 (RS-232), RJ45 (RS-485/RS-422) |
| Isolation | Jusqu’à 5 000 Vrms par port |
| Température de fonctionnement | -40 à +75 °C |
| Puissance maximale | 1,5 W |
| Ports | 2 x RS-232 isolés, 1 x RS-232 + 1 x RS-485 isolés, 2 x RS-485 isolés |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- Modbus RTU
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

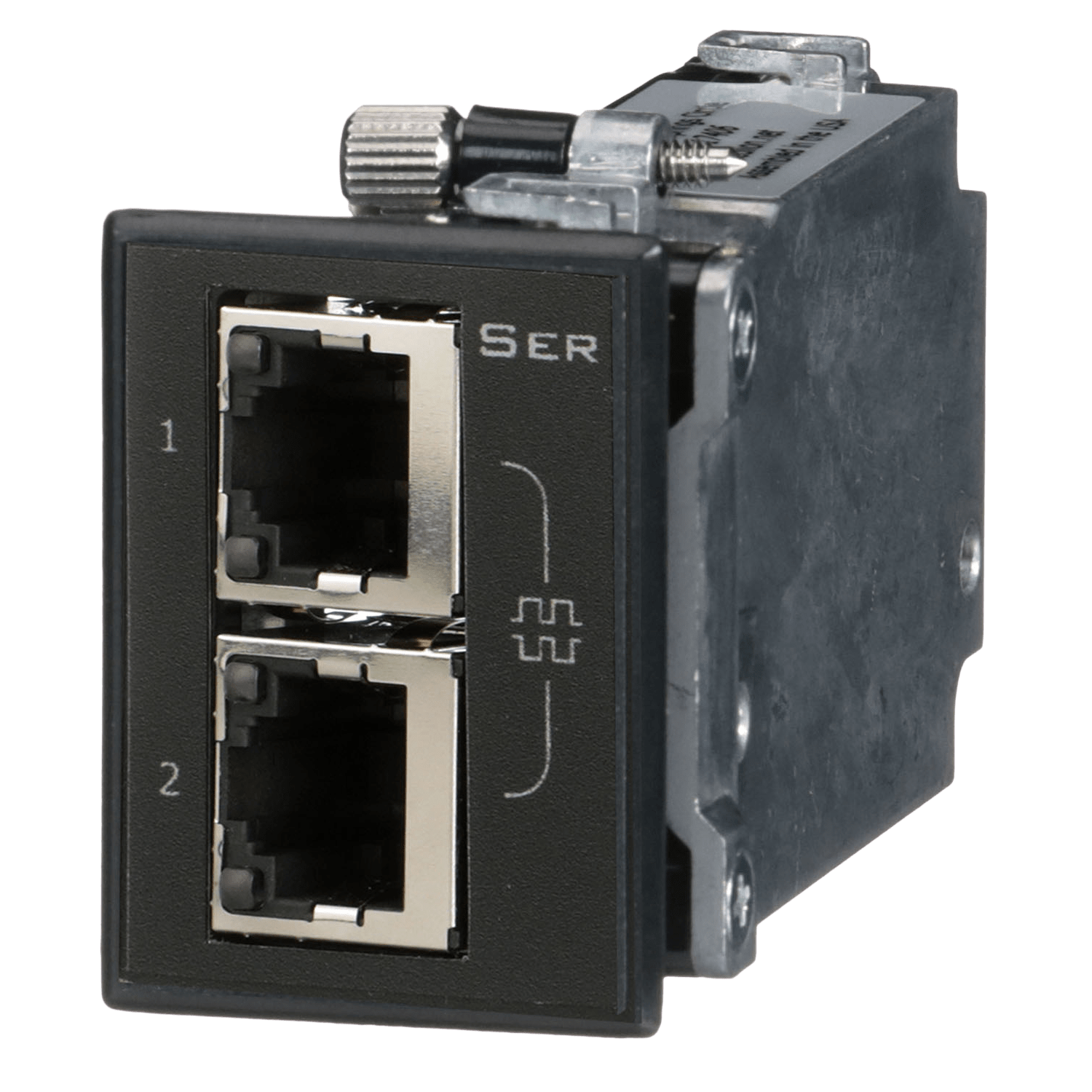

Le module série isolé RS-232 et RS-485 pour FlexEdge de Red Lion est un sled (tiroir de communication) qui ajoute deux ports série à une passerelle FlexEdge DA50 ou DA70. Trois références couvrent les besoins courants : 2 x RS-232, 2 x RS-485/RS-422 ou un port de chaque, tous isolés individuellement.
Il permet aux intégrateurs GTB et aux services techniques de raccorder davantage d'équipements série à une même passerelle : compteurs d'énergie Modbus RTU, automates, régulateurs de chaufferie, variateurs. La passerelle convertit ensuite ces données vers les protocoles IP et le cloud. Voir aussi nos convertisseurs de protocoles et la gamme Red Lion.
Points forts du DAS série isolée
- 2 ports série par sled : RS-232 sur RJ12, RS-485/RS-422 sur RJ45
- Isolation individuelle de chaque port jusqu'à 5 000 Vrms
- Paire de LED émission et réception sur chaque port
- Installation sur site dans une FlexEdge DA50 (1 sled) ou DA70 (jusqu'à 3 sleds)
- Alimenté par la passerelle hôte : 1,5 W maximum
- Fonctionnement de -40 à +75 °C, humidité 0 à 95 % sans condensation
- CE, ATEX, IECEx, UKEX, Classe I Division 2 (UL E317425) et ABS
Applications en bâtiment et sur site technique
- Remontée de compteurs électriques et calorifiques Modbus RTU d'un bâtiment tertiaire vers la GTB
- Raccordement d'un automate de chaufferie en RS-232 et d'un bus de variateurs en RS-485 sur la même passerelle
- Datacenter : collecte des onduleurs et climatiseurs série en local technique
- Industrie et logistique : extension des ports série d'une FlexEdge sans changer de matériel
Intégration et compatibilité
Les ports du sled sont déclarés dans Crimson 3.2 ou ultérieur, qui propose plus de 300 pilotes, dont Modbus RTU, DNP3 série et de nombreux protocoles d'automates. La passerelle FlexEdge convertit jusqu'à 20 protocoles simultanément et peut republier les données en Modbus TCP, EtherNet/IP, OPC UA ou MQTT selon son niveau logiciel. Retrouvez les passerelles Modbus du catalogue pour d'autres architectures.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| DAS00PN2221IS000 | 2 ports RS-232 isolés (RJ12) | Automates, terminaux ou appareils à liaison point à point |
| DAS00PN2245IS000 | 1 port RS-232 (RJ12) et 1 port RS-485/RS-422 (RJ45) isolés | Projet mixte : un automate en RS-232 et un bus Modbus RTU |
| DAS00PN2442IS000 | 2 ports RS-485/RS-422 isolés (RJ45) | Deux bus Modbus RTU de compteurs, variateurs ou régulateurs |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports série | 2 par sled selon la version (RS-232 sur RJ12, RS-485/RS-422 sur RJ45) |
| Isolation | Individuelle par port, jusqu'à 5 000 Vrms réseau vers contrôleur |
| Voyants | 1 paire de LED émission et réception par port |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Alimentation | Par la passerelle FlexEdge hôte |
| Puissance maximale | 1,5 W |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Immunité CEM | EN 61326-1, environnements industriels |
| Chocs et vibrations | 15 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | CE, UKCA, UL (zones dangereuses, dossier E317425), ATEX, IECEx, UKEX, Classe I Division 2, ABS, RoHS |
| Configuration | Logiciel Crimson 3.2 ou ultérieur |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422, Modbus RTU
- Usage
- GTB / intégration BMS, Comptage énergétique, Réseau industriel
- Alimentation
- Alimenté par le bus
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA50 et DA70
- Variante
- 2 x RS-232, 2 x RS-485/RS-422 ou 1 de chaque
- Connecteur
- RJ12 (RS-232), RJ45 (RS-485/RS-422)
- Isolation
- Jusqu'à 5 000 Vrms par port
- Température de fonctionnement
- -40 à +75 °C
- Puissance maximale
- 1,5 W
- Ports
- 2 x RS-232 isolés, 1 x RS-232 + 1 x RS-485 isolés, 2 x RS-485 isolés
Contenu et accessoires compatibles
Le sled est livré seul. À prévoir : une passerelle FlexEdge DA50 ou DA70 et les cordons série adaptés (RJ12 pour le RS-232, RJ45 pour le RS-485/RS-422).
Documentation
Questions fréquentes
Quelle version de sled série choisir ?
Le DAS00PN2221IS000 offre deux ports RS-232, le DAS00PN2442IS000 deux ports RS-485/RS-422 et le DAS00PN2245IS000 un port de chaque type. Le RS-485 convient aux bus Modbus RTU multipoints (compteurs, variateurs), le RS-232 aux liaisons point à point (automate, imprimante, terminal).
Les ports sont-ils isolés ?
Oui. Chaque port est isolé individuellement entre le réseau et le contrôleur, jusqu'à 5 000 Vrms selon le constructeur. Cela limite les risques liés aux différences de potentiel sur les longues liaisons série.
Combien de sleds série peut-on installer ?
La FlexEdge DA50 accepte un sled et la DA70 jusqu'à trois. On peut donc combiner sur une DA70 des sleds série, Ethernet ou cellulaires selon le projet.
Faut-il une alimentation dédiée ?
Non. Le sled est alimenté et piloté par la passerelle FlexEdge hôte, avec une puissance maximale de 1,5 W.
Demander un devis pour le DAS série isolée
Précisez le nombre de ports RS-232 et RS-485 nécessaires et le modèle de FlexEdge : nous répondons sous 24 h ouvrées avec un conseil sur la configuration. Les tarifs sont établis selon les quantités.
