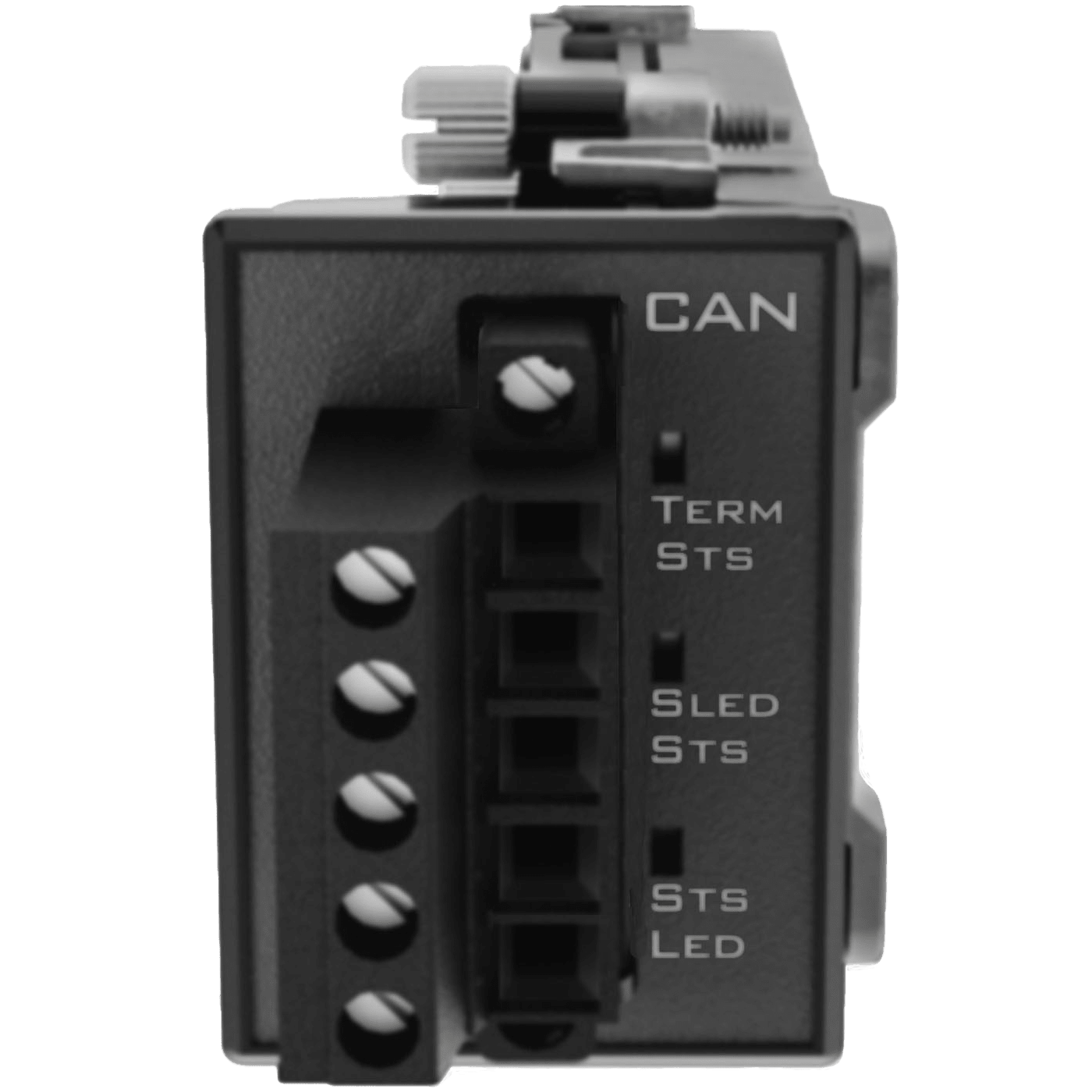

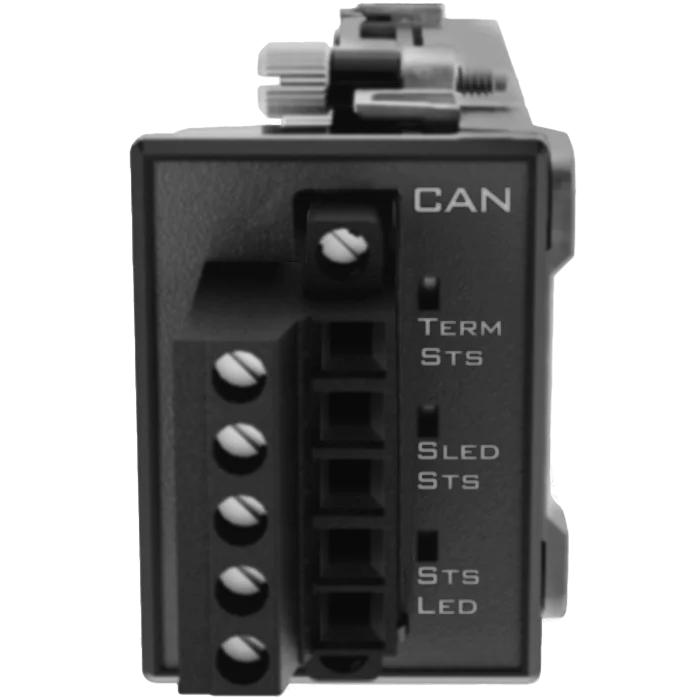

Red Lion FlexEdge DAS CAN - Module sled bus CAN isolé pour passerelle
- Sled pour passerelles FlexEdge DA50 et DA70 : 1 port CAN sur bornier
- Format et débit programmables jusqu'à 1 Mbaud
- Isolation numérique 1 000 VDC pendant 1 minute, terminaison 100 ohms commutable
- Alimenté par la passerelle hôte, 1,0 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | CAN |
| Usage | Maintenance prédictive, Réseau industriel, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Variante | 1 port CAN isolé |
| Connecteur | Bornier |
| Isolation | 1 000 VDC pendant 1 minute |
| Débit | Jusqu'à 1 Mbaud |
| Puissance maximale | 1,0 W |
- Aucune (filaire)
- CAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le sled CAN FlexEdge de Red Lion (référence DAS00PN8CA6IS000) équipe une passerelle FlexEdge DA50 ou DA70 d'un port de bus CAN isolé. Le format des trames et le débit se règlent par logiciel jusqu'à 1 Mbaud, ce qui permet de dialoguer avec des équipements utilisant différents protocoles CAN.
Il s'adresse aux intégrateurs qui doivent faire remonter vers la supervision des machines ou équipements communiquant en CAN, à côté de leurs automates Ethernet et série. La passerelle traduit ensuite ces données vers les protocoles IP. Voir nos convertisseurs de protocoles industriels et la gamme Red Lion.
Points forts du DAS CAN
- 1 port CAN capable de communiquer avec tout équipement à protocole CAN
- Format et débit programmables par logiciel jusqu'à 1 Mbaud
- Isolation numérique de 1 000 VDC pendant 1 minute entre le port et la passerelle
- Résistance de terminaison intégrée, 100 ohms 1 W, activée par commutateur
- 3 LED : état de la terminaison, liaison avec la passerelle, communication CAN
- Alimenté par la passerelle hôte : 1,0 W maximum
- Fonctionnement de -40 à +75 °C, certifications ATEX, IECEx, UKEX, Classe I Division 2 et ABS
Applications en bâtiment et sur site technique
- Locaux techniques : remonter vers la GTB les données d'un équipement de production d'énergie équipé d'un bus CAN
- Industrie : collecter les informations de machines CAN et les publier avec celles des automates Ethernet
- Logistique : superviser des équipements mobiles ou de manutention raccordés en CAN à un poste fixe
- Maintenance prédictive : historiser des grandeurs disponibles sur un bus CAN pour suivre l'état des équipements
Intégration et compatibilité
Le port CAN est configuré dans Crimson 3.2 ou ultérieur : choix du protocole, du format et du débit. Les valeurs lues deviennent des points de la passerelle, disponibles pour la conversion vers Modbus TCP, EtherNet/IP, OPC UA ou MQTT selon le niveau logiciel de la FlexEdge.
Avant commande, nous vérifions avec vous que le protocole CAN de vos équipements est pris en charge par Crimson. Pour un projet centré sur Modbus, consultez nos passerelles Modbus.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Port | 1 port CAN, raccordement sur bornier |
| Débit | Programmable par logiciel jusqu'à 1 Mbaud |
| Isolation | Numérique, 1 000 VDC pendant 1 minute, port CAN vers passerelle |
| Terminaison | Résistance intégrée 100 ohms 1 W, commutable |
| Voyants | TERM STS (terminaison), SLED STS (liaison passerelle), STS (communication CAN) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Alimentation | Par la passerelle FlexEdge hôte |
| Puissance maximale | 1,0 W |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Immunité CEM | EN 61326-1, environnements industriels |
| Chocs et vibrations | 15 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | CE, UKCA, UL (zones dangereuses, dossier E317425), ATEX, IECEx, UKEX, Classe I Division 2, ABS, RoHS |
| Configuration | Logiciel Crimson 3.2 ou ultérieur |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- CAN
- Usage
- Maintenance prédictive, Télégestion de sites distants, Réseau industriel
- Alimentation
- Alimenté par le bus
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA50 et DA70
- Variante
- 1 port CAN isolé
- Connecteur
- Bornier
- Isolation
- 1 000 VDC pendant 1 minute
- Débit
- Jusqu'à 1 Mbaud
- Puissance maximale
- 1,0 W
Contenu et accessoires compatibles
Le sled est livré seul. À prévoir : une passerelle FlexEdge DA50 ou DA70 avec un emplacement libre et le câble du bus CAN.
Documentation
Questions fréquentes
Quels protocoles CAN sont pris en charge ?
Le port peut être configuré pour différents protocoles CAN, avec un format et un débit programmables jusqu'à 1 Mbaud. La liste exacte dépend des pilotes de Crimson : nous la confirmons pour vos équipements.
Faut-il ajouter une résistance de fin de ligne ?
Non, le sled intègre une résistance de terminaison de 100 ohms activable par commutateur. Une LED indique si elle est connectée.
Le port est-il isolé ?
Oui, le port CAN est isolé numériquement de la passerelle, avec une tenue de 1 000 VDC pendant 1 minute selon la fiche technique.
Sur quelles passerelles l'installer ?
Sur les FlexEdge DA50 (un emplacement de sled) et DA70 (trois emplacements). Le sled est alimenté par la passerelle, 1,0 W maximum.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le DAS CAN
Décrivez les équipements CAN à raccorder et le protocole utilisé : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
