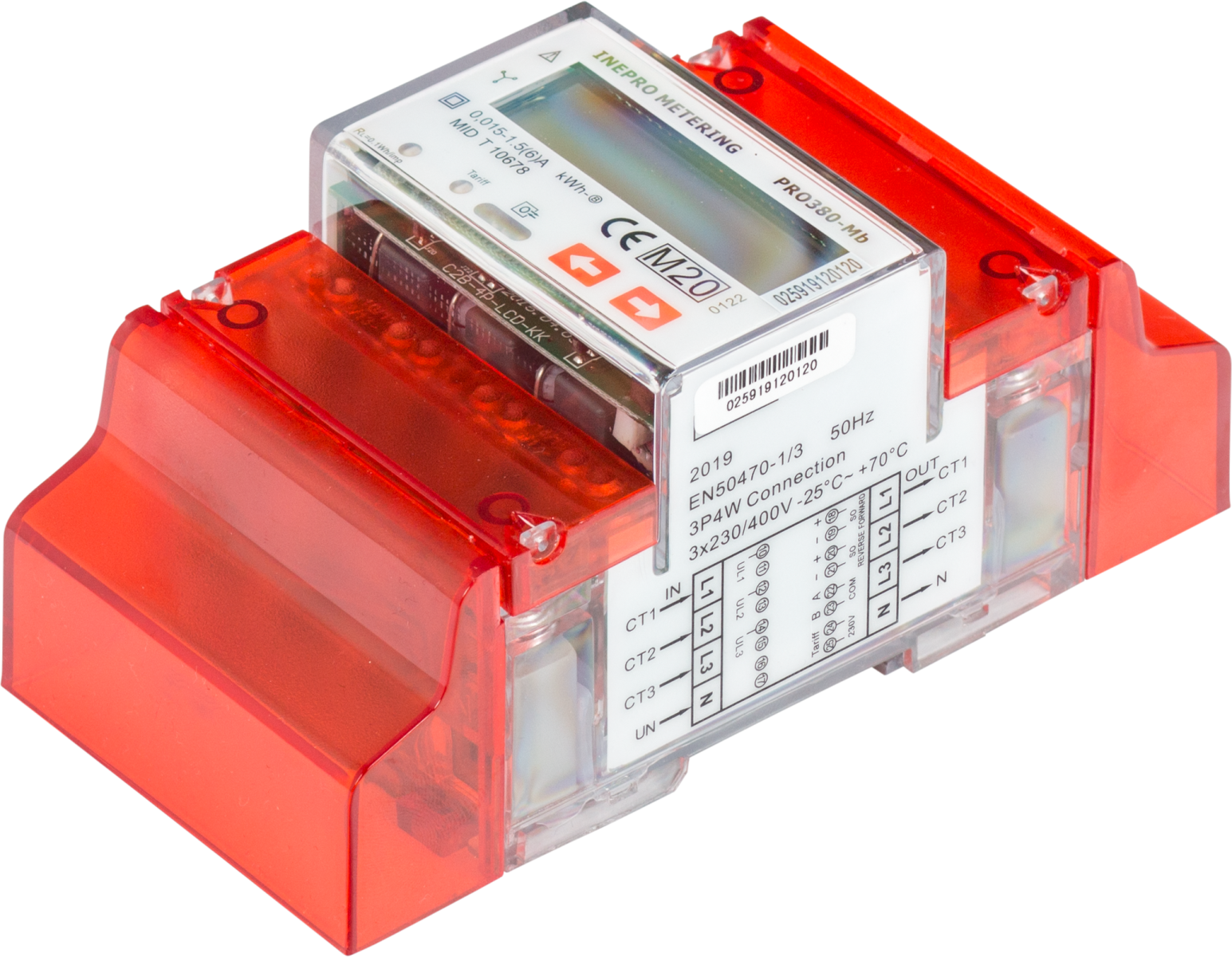

Réf. 600859HWgroup PRO380-Mod - Compteur d'énergie triphasé Modbus RTU MID 100 A
- Compteur triphasé 3 x 230/400 V certifié MID, classe B (1 %)
- Raccordement direct jusqu’à 100 A, sans transformateur de courant
- RS-485 Modbus RTU, 1 200 à 9 600 bauds, 60 compteurs par bus
- 2 sorties S0, double tarif par entrée 230 V AC
- Rail DIN 70 mm, IP51, -40 à +70 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP50 à IP54 |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie TOR / transistor |
| Certifications | MID |
| Plage de mesure | Courant : 5(100) A en direct |
| Précision | Énergie active : classe B (1 %) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus Energy 240, Perseus Energy 242, Perseus Energy 285, maîtres Modbus RTU |
| Réseau | 3 x 230/400 V AC, 4 fils, 3 fils ou monophasé |
| Sorties S0 | 2 (import et export), 0,01 à 10 000 imp/kWh |
| Tarifs | 2, commutation par tension 230 V AC |
| Largeur | 70 mm (4 modules) |
- Aucune (filaire)
- RS-485
- Modbus RTU
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
Le PRO380-Mod de HWgroup est un compteur d'énergie triphasé Modbus RTU certifié MID, raccordé en direct jusqu'à 100 A. Il permet de remonter vers une GTB, un automate ou un logiciel de suivi énergétique les index de consommation et les grandeurs électriques d'un départ triphasé, sans transformateur de courant.
Monté sur rail DIN, il trouve sa place dans les tableaux divisionnaires des bâtiments tertiaires, des sites industriels et des salles informatiques. Sa certification MID autorise la refacturation des consommations, et son bus RS-485 accepte des dizaines de compteurs sur une seule paire.
Points forts du PRO380-Mod
- Certification MID (2014/32/UE), classe B (1 %) selon EN 50470-1/3
- Raccordement direct 5(100) A sur réseau 3 x 230/400 V
- RS-485 Modbus RTU avec CRC 16 bits, 1 200 à 9 600 bauds, adresses 1 à 247
- Jusqu'à 60 compteurs par bus sur 1 000 m
- Mesures par phase en Modbus : tension, courant, puissances, facteur de puissance, énergie
- 2 sorties S0 (import, export) et double tarif par tension 230 V AC
- Rail DIN 70 mm, IP51, fonctionnement de -40 à +70 °C
Applications en bâtiment et sur site technique
- Bureaux et commerces : sous-comptage CVC, éclairage et prises par étage pour le décret tertiaire.
- Salles serveurs et locaux télécom : suivi de la consommation des départs onduleur et climatisation.
- Industrie et ateliers : mesure d'une machine ou d'un compresseur pour calculer un ratio énergie par unité produite.
- Collectivités et campus : refacturation MID entre bâtiments ou occupants à partir d'un seul bus Modbus.
Intégration et compatibilité
Le PRO380-Mod est un esclave Modbus RTU. Il se câble sur les bornes 22 et 23, par défaut à l'adresse 1, 9 600 bauds, 8 bits, parité paire et 1 bit de stop. La parité peut passer à aucune ou impaire. Les registres sont lus avec la fonction 03, en flottants 32 bits.
Pour une GTB en Modbus TCP, BACnet, SNMP ou MQTT, associez-le à une passerelle HWgroup Perseus Energy ou à l'une des passerelles Modbus du catalogue. Les sorties S0 restent utilisables pour un compteur d'impulsions ou un automate.
- Réglages en façade : adresse, vitesse, parité, cadence S0, code de combinaison, rétroéclairage
- Port infrarouge IEC 62056-21 pour la configuration par logiciel PC
- Câblages admis : triphasé 4 fils, triphasé 3 fils (triangle ou Aron) et monophasé
Caractéristiques techniques
| Type | Compteur d'énergie triphasé statique, rail DIN |
| Tension nominale | 3 x 230/400 V AC, tolérance ±20 % |
| Fréquence | 45 à 60 Hz |
| Courant | Ib 5 A, Imax 100 A, raccordement direct |
| Plage de fonctionnement | 0,4 % Ib à Imax |
| Précision | Classe B (1 %), EN 50470-1/3 |
| Homologation | MID 2014/32/UE, certificat d'examen T10677 |
| Consommation propre | ≤ 2 W et ≤ 10 VA par phase |
| Communication | RS-485 Modbus RTU, CRC 16 bits, 1 200 à 9 600 bauds |
| Adressage | 1 à 247, 60 compteurs par bus, 1 000 m |
| Sorties impulsions | 2 sorties S0 collecteur ouvert, 0,01 à 10 000 imp/kWh, 5 à 27 V DC |
| LED de test | 10 000 imp/kWh |
| Entrée tarif | 230 V AC (bornes 24/25) |
| Affichage | LCD 8 chiffres rétroéclairé |
| Températures de fonctionnement | -40 à +70 °C selon le manuel |
| Humidité | ≤ 75 % en fonctionnement |
| Indice de protection | IP51, classe de protection II |
| Bornes de puissance | 25 mm² souple, 35 mm² rigide |
| Dimensions | 70 x 92,4 x 63 mm (141 mm avec cache-bornes) |
| Poids | 0,39 kg |
| Garantie HWgroup | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP50 à IP54
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie TOR / transistor
- Certifications
- MID
- Plage de mesure
- Courant : 5(100) A en direct
- Précision
- Énergie active : classe B (1 %)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus Energy 240, Perseus Energy 242, Perseus Energy 285, maîtres Modbus RTU
- Réseau
- 3 x 230/400 V AC, 4 fils, 3 fils ou monophasé
- Sorties S0
- 2 (import et export), 0,01 à 10 000 imp/kWh
- Tarifs
- 2, commutation par tension 230 V AC
- Largeur
- 70 mm (4 modules)
Contenu et accessoires compatibles
Le compteur est livré avec ses cache-bornes plombables. Prévoyez un câble paire torsadée blindée pour le bus RS-485 et une résistance de terminaison en bout de ligne. Les modèles monophasés de la même famille, PRO1-Mod et PRO2-Mod, partagent la même table de registres.
Documentation
Questions fréquentes
Combien de PRO380-Mod peut-on installer sur un même bus RS-485 ?
Le manuel indique jusqu'à 60 compteurs par bus, avec des adresses de 1 à 247 et une longueur de 1 000 m. Le nombre réel dépend du convertisseur ou du maître Modbus, de la vitesse de transmission et des conditions de câblage.
Quelles grandeurs peut-on lire en Modbus ?
La table de registres donne accès aux tensions et courants par phase, à la fréquence, aux puissances active, réactive et apparente, au facteur de puissance et aux index d'énergie (total, tarifs 1 et 2, import et export, par phase). Les valeurs sont au format flottant 32 bits.
Quelle différence avec le PRO380-Mb ?
Le boîtier et la métrologie sont identiques. Le PRO380-Mb communique en M-Bus et transmet surtout les index d'énergie, alors que le PRO380-Mod communique en Modbus RTU sur RS-485 et expose aussi les mesures instantanées. Le choix dépend du bus déjà présent sur le site.
Faut-il une résistance de fin de ligne ?
Oui, comme sur tout bus RS-485. Pour un essai avec un simple convertisseur USB RS-485, le constructeur recommande une résistance de 120 ohms (0,25 W) entre les bornes 22 et 23 côté compteur.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le PRO380-Mod
Précisez le nombre de compteurs et votre système de supervision : nous répondons sous 24 h ouvrées avec un conseil sur l'architecture du bus. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

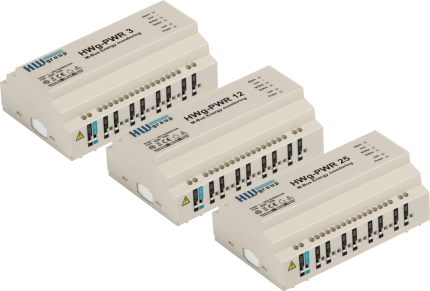

HWgroup HWg-PWR - Passerelle M-Bus IP pour relève de compteurs d'énergie
- Aucune (filaire)
- Ethernet
- M-Bus

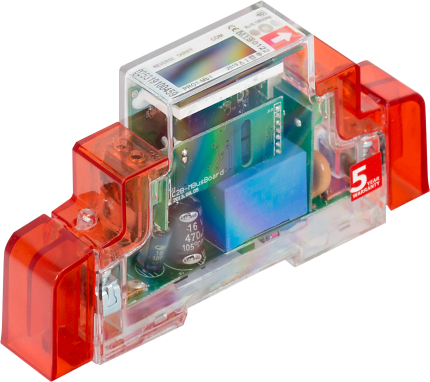

HWgroup PRO1-Mb / PRO2-Mb - Compteur d'énergie monophasé M-Bus MID
- Aucune (filaire)
- M-Bus
- Courant
Autres produits HWgroup
Toute la gamme HWgroup
HWgroup Perseus Monitoring 150/155 - Boîtier de supervision IP rack 1U et LTE
- 4G LTE
- Aucune (filaire)
- Ethernet
HWgroup SMS-GW3 LTE - Passerelle SMS 4G pour alertes HTTP et SNMP
- 4G LTE
- 2G / 3G
- Ethernet

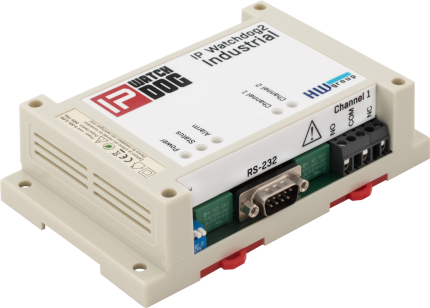

HWgroup IP WatchDog2 Industrial - Relais IP de surveillance et redémarrage 16 A
- Aucune (filaire)
- Ethernet
- RS-232

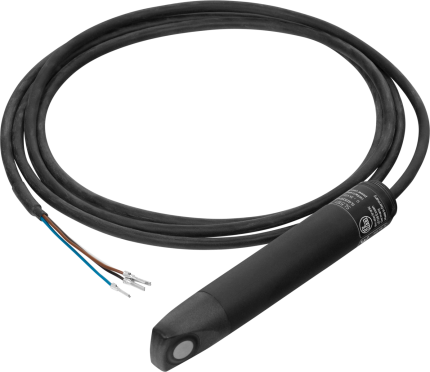

HWgroup AirFlow 5101 - Détecteur de flux d'air IP65 pour ventilation
