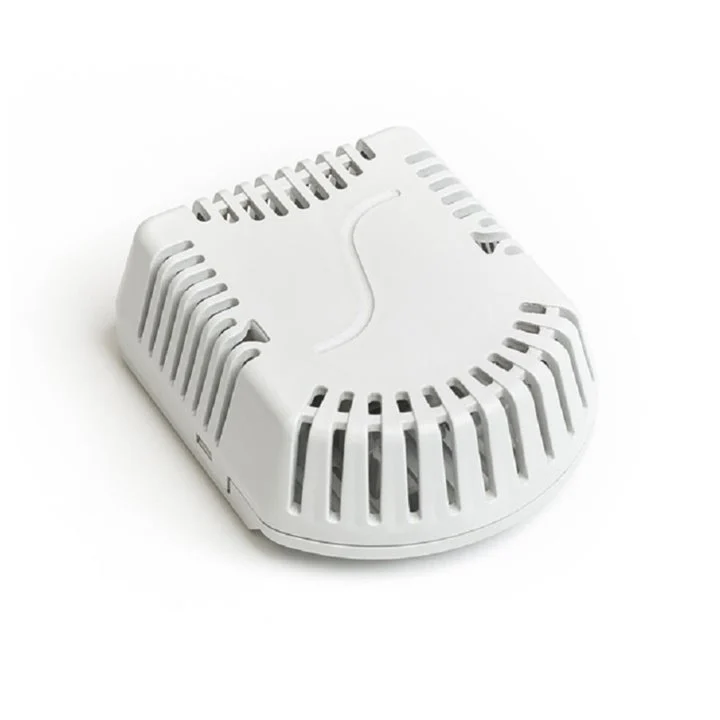

Réf. 600878HWgroup STH 102 - Capteur de température et d'humidité Modbus RTU RS-485
- Température -40 à +80 °C, ±0,5 °C de 0 à 65 °C
- Humidité 0 à 95 % HR, ±3 % HR de 10 à 90 %
- Sortie RS-485 Modbus RTU, terminaison de bus intégrée
- Alimentation 15 à 30 V DC, 300 mW typique
- Boîtier mural LEXAN IP30, 71,9 x 59 x 27 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Humidité, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural |
| Plage de mesure | Température : -40 à +80 °C ; humidité : 0 à 95 % HR |
| Précision | Température : ±0,5 °C (0 à 65 °C) ; humidité : ±3 % HR (10 à 90 %) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus (modèle Sensit STHx 102), GTB et automates Modbus RTU |
| Connecteur | Bornier GND, PWR, K+, K-, BUS END |
| Boîtier | LEXAN, 71,9 x 59 x 27 mm |
- Aucune (filaire)
- RS-485
- Modbus RTU
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La STH 102 commercialisée par HWgroup est un capteur de température et d'humidité Modbus RTU sur RS-485, conçu pour la mesure d'ambiance en intérieur. Elle couvre -40 à +80 °C et 0 à 95 % HR dans un boîtier mural discret en LEXAN, et transmet ses mesures directement à une GTB, un automate ou une centrale de supervision.
Elle s'adresse aux intégrateurs et aux services techniques qui multiplient les points de mesure sur un même bus : bureaux, couloirs techniques, locaux télécom ou réserves. Basée sur la sonde SENSIT STH 102, elle se distingue par sa compacité, sa faible consommation et une intégration native dans les centrales Perseus grâce au modèle publié par HWgroup.
Points forts de la STH 102
- Température de -40 à +80 °C, précision ±0,5 °C de 0 à 65 °C
- Humidité relative de 0 à 95 % HR, précision ±3 % de 10 à 90 % HR
- Sortie RS-485 en Modbus RTU, terminaison de bus intégrée
- Alimentation 15 à 30 V DC (24 V nominal), consommation typique 300 mW
- Boîtier mural ajouré en LEXAN de 71,9 x 59 x 27 mm, 35 g
- Indice de protection IP30 selon EN 60529
- Mesure combinée température et humidité traitée par microprocesseur
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : retour de température et d'hygrométrie par zone vers la régulation CVC.
- Locaux télécom et petites salles serveurs : surveillance de l'ambiance sur un bus Modbus partagé.
- Enseignement et collectivités : suivi du confort thermique des salles de classe et des espaces communs.
- Logistique et réserves : contrôle des conditions de stockage des produits sensibles à l'humidité.
Intégration et compatibilité
La sonde se comporte comme un esclave Modbus RTU standard sur RS-485 : toute GTB, tout automate ou toute passerelle Modbus peut l'interroger. Plusieurs sondes se chaînent sur le même bus, la dernière activant sa terminaison via la borne BUS END.
Avec une centrale HWgroup Perseus, le modèle « Sensit STHx 102 » publié par HWgroup définit les variables à importer. Les mesures peuvent ensuite partir en SNMP, en e-mail ou vers le cloud selon la centrale utilisée. Elle complète nos sondes et capteurs filaires pour la supervision technique.
Caractéristiques techniques
| Grandeurs mesurées | Température, humidité relative |
| Plage de température | -40 à +80 °C |
| Précision température | ±0,5 °C de 0 à 65 °C ; ±0,7 °C de 65 à 80 °C ; ±1,1 °C de -40 à 0 °C |
| Plage d'humidité | 0 à 95 % HR sans condensation |
| Précision humidité | ±3 % HR de 10 à 90 % ; ±4,5 % HR de 0 à 10 % et de 90 à 95 % |
| Sortie | RS-485, Modbus RTU |
| Isolation galvanique | Non (possible sur demande) |
| Alimentation | 15 à 30 V DC, 24 V DC nominal |
| Consommation | 300 mW typique, 500 mW maximum |
| Conditions de fonctionnement | -40 à +80 °C, 0 à 95 % HR sans condensation, 87 à 106 kPa |
| Indice de protection | IP30 selon EN 60529 |
| Boîtier | Tête ajourée en LEXAN, montage mural |
| Dimensions de la tête | 71,9 x 59 x 27 mm |
| Poids | 35 g minimum |
| Section de fil recommandée | 0,14 à 1 mm² |
| Conformité | Déclaration UE de conformité |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural
- Plage de mesure
- Température : -40 à +80 °C ; humidité : 0 à 95 % HR
- Précision
- Température : ±0,5 °C (0 à 65 °C) ; humidité : ±3 % HR (10 à 90 %)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus (modèle Sensit STHx 102), GTB et automates Modbus RTU
- Connecteur
- Bornier GND, PWR, K+, K-, BUS END
- Boîtier
- LEXAN, 71,9 x 59 x 27 mm
Documentation
Questions fréquentes
Où installer la sonde STH 102 ?
Le constructeur recommande une pose sur un mur intérieur à 1,5 m de hauteur, dans une zone où circulent les occupants, à l'abri du soleil direct et loin des sources de chaleur, de l'éclairage et des parois chaudes. La sonde est destinée aux locaux protégés de l'eau et non agressifs chimiquement.
Comment la raccorder à une centrale HWgroup Perseus ?
Elle se câble sur le port RS-485 du Perseus comme esclave Modbus RTU. HWgroup publie un modèle Perseus « Sensit STHx 102 » qui définit les variables à lire, ce qui évite de saisir les registres à la main.
La sortie RS-485 est-elle isolée ?
Non en version standard. Une isolation galvanique est possible sur demande auprès du fabricant. Sur de longues distances ou en environnement perturbé, prévoyez un câble torsadé blindé et la terminaison de bus intégrée sur la dernière sonde.
Quelle différence avec la STHC 102 ?
Le boîtier et le raccordement sont identiques. La STHC 102 ajoute un capteur CO2 NDIR de 400 à 5 000 ppm pour le suivi de la qualité d'air. En contrepartie, la mesure du CO2 n'est garantie qu'entre 0 et 45 °C.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour la STH 102
Indiquez le nombre de sondes et la centrale ou la GTB qui les interrogera : nous répondons sous 24 h ouvrées avec un conseil sur le câblage du bus RS-485. Les tarifs sont établis selon les quantités.
