HWgroup Temp-485-Pt100 - Capteur de température Pt100 RS-485 IP65
- Sonde platine Pt100 sur bus RS-485, protocole ASCII 9 600 Bd
- Trois formats : Box2 (-30 à +70 °C), Cable3 (-50 à +200 °C), Frost2 (-190 à +150 °C)
- Précision ±(0,25 + 0,002 |t|) °C (Box2 et Cable3)
- Jusqu'à 31 capteurs par bus, alimentation 10 à 35 V DC
- Convertisseur IP65, sonde déportée IP67
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP65 / IP66, IP67 |
| Type de montage | Mural |
| Plage de mesure | Température : -30 à +70 °C (Box2), -50 à +200 °C (Cable3), -190 à +150 °C (Frost2) |
| Précision | Température : ±(0,25 + 0,002 |t|) °C (Box2, Cable3), ±(0,4 + 0,005 |t|) °C (Frost2) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2 4002 |
| Connecteur | Bornes CUU 2,5 mm² |
| Protocole | ASCII sur RS-485, 9 600 Bd 8N1 |
| Élément sensible | Pt100/A (Box2, Cable3), Pt100/B (Frost2) |
| Format | Boîtier (Box2), Sonde déportée 2 m (Cable3), Sonde basses températures (Frost2) |
- Aucune (filaire)
- RS-485
- IP65 / IP66
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Temp-485-Pt100 de HWgroup est un capteur de température Pt100 sur bus RS-485, décliné en trois formats : sonde intégrée au boîtier (Box2), sonde déportée sur câble de 2 m (Cable3) et sonde pour très basses températures (Frost2). Les trois versions partagent le même convertisseur mural IP65 et le même protocole de communication, ce qui permet de mélanger les formats sur un seul bus.
Il s'adresse aux exploitants de chambres froides, aux services techniques et aux industriels qui ont besoin d'une mesure précise et robuste, loin de la centrale de supervision. Raccordé à un HWgroup Poseidon2 4002, chaque point de mesure devient consultable sur le web, en SNMP et par alertes, avec un câblage simple en bus.
Points forts du Temp-485-Pt100
- Élément de mesure platine Pt100, détection automatique du type de sonde (Pt100 ou Pt1000) à la mise sous tension
- Précision de ±(0,25 + 0,002 |t|) °C pour les versions Box2 et Cable3
- Trois plages selon la version : -30 à +70 °C, -50 à +200 °C ou -190 à +150 °C
- Jusqu'à 31 capteurs sur un même bus RS-485 à 4 fils, longueur de bus jusqu'à 1 200 m
- Convertisseur IP65 (EN 60 529), sonde déportée IP67 sur les versions Cable3 et Frost2
- Alimentation 10 à 35 V DC protégée contre l'inversion de polarité, 2 mA typiques en mesure
- Raccordement sur bornes 2,5 mm², sonde déportée en 4 fils
- Temps de réponse sur le bus de 20 ms maximum par commande
Applications en bâtiment et sur site technique
- Chambres froides, congélateurs et laboratoires : suivi de la chaîne du froid avec la version Frost2.
- Chaufferies et réseaux hydrauliques : mesure en immersion avec la sonde déportée Cable3 (immersion minimale de 80 mm).
- Locaux humides, sous-sols et zones soumises à la condensation : version Box2 IP65 en pose murale.
- Entrepôts, ateliers et sites industriels : réseau de points de mesure répartis sur un grand bâtiment.
- Industrie pharmaceutique et agroalimentaire : relevé précis de températures de process et de stockage.
Intégration et compatibilité
Le Temp-485-Pt100 fonctionne en mode question-réponse sur RS-485 avec un protocole texte ASCII à 9 600 Bd, 8 bits, sans parité, 1 bit de stop. La température est renvoyée directement en °C avec deux décimales. Il ne s'agit pas de Modbus RTU : il est prévu pour les centrales HWgroup Poseidon2 4002, qui l'alimentent en 12 V par leur port RS-485 sur RJ45 et publient les mesures sur leur interface web, en SNMP et par alarmes. Découvrez nos boîtiers de supervision IP.
- Adressage de A à Z (sauf T) par cavaliers A0 à A4, ou de 0 à 9, a à z et A à Z par configuration Telnet du Poseidon2
- Terminaison activée par DIP 1 et 2 sur le dernier capteur du bus
- Câblage en chaîne (daisy chain) ou en étoile avec un Poseidon S-Hub et des câbles Cat5 à prises RJ45
- Commande d'identification T?, réponse Temp-485-Pt100 ou Temp-485-Pt1000
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

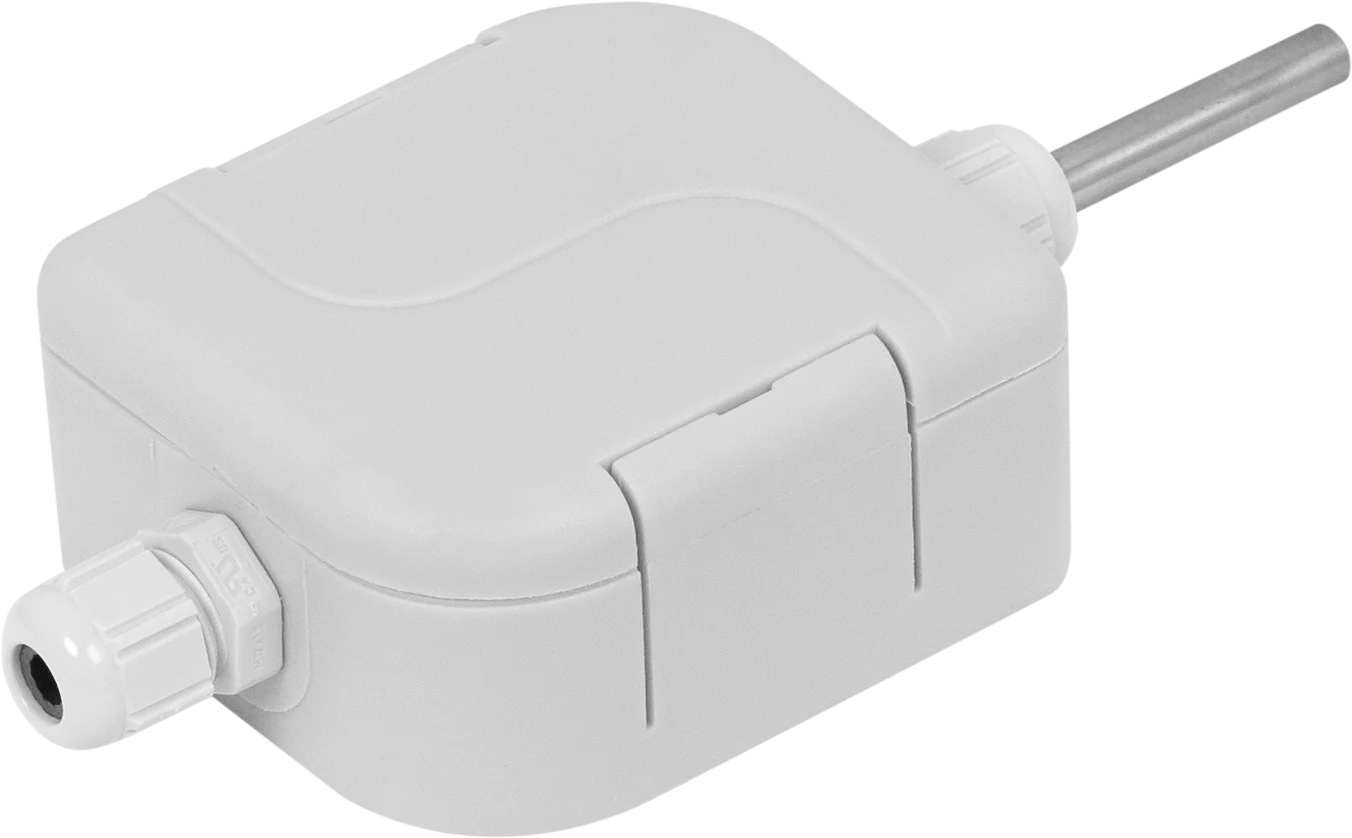

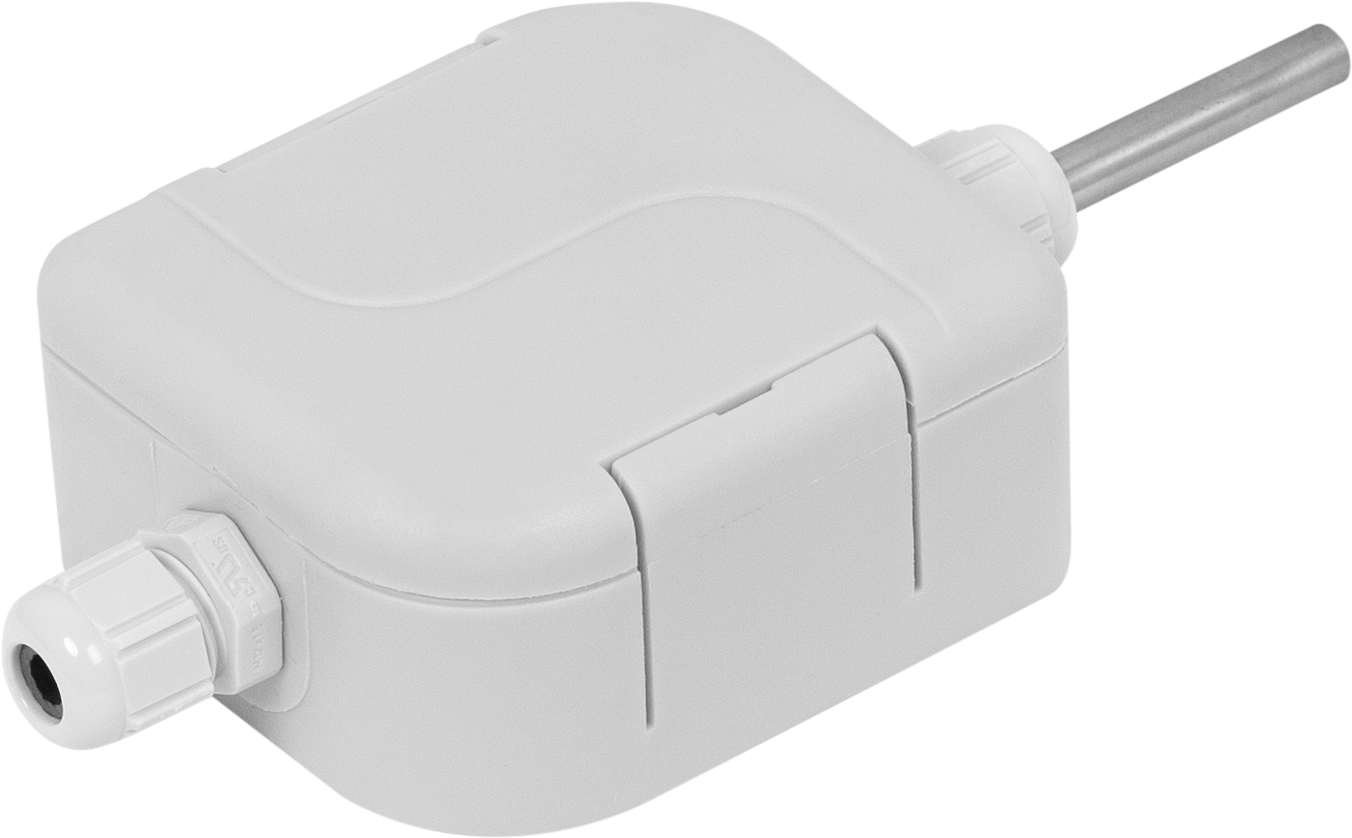

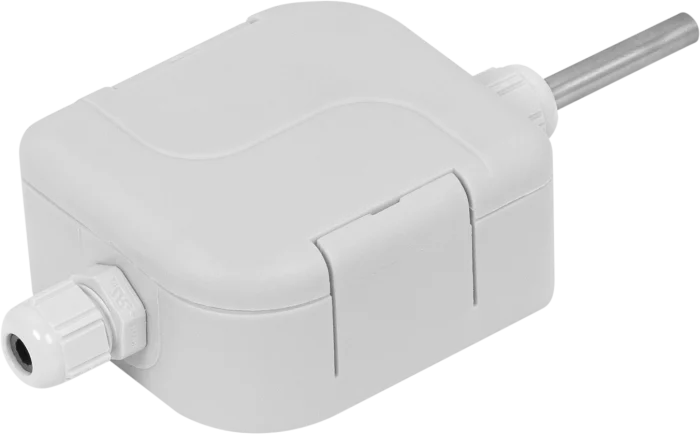

| 600631 (Box2) | Sonde Pt100/A au bout d'une tige inox de 50 mm sortant du boîtier, -30 à +70 °C | Ambiance de locaux humides, pose murale |
| 600632 (Cable3) | Sonde Pt100/A IP67 déportée sur 2 m de câble silicone blindé, -50 à +200 °C | Immersion, gaines, réseaux d'eau chaude ou froide |

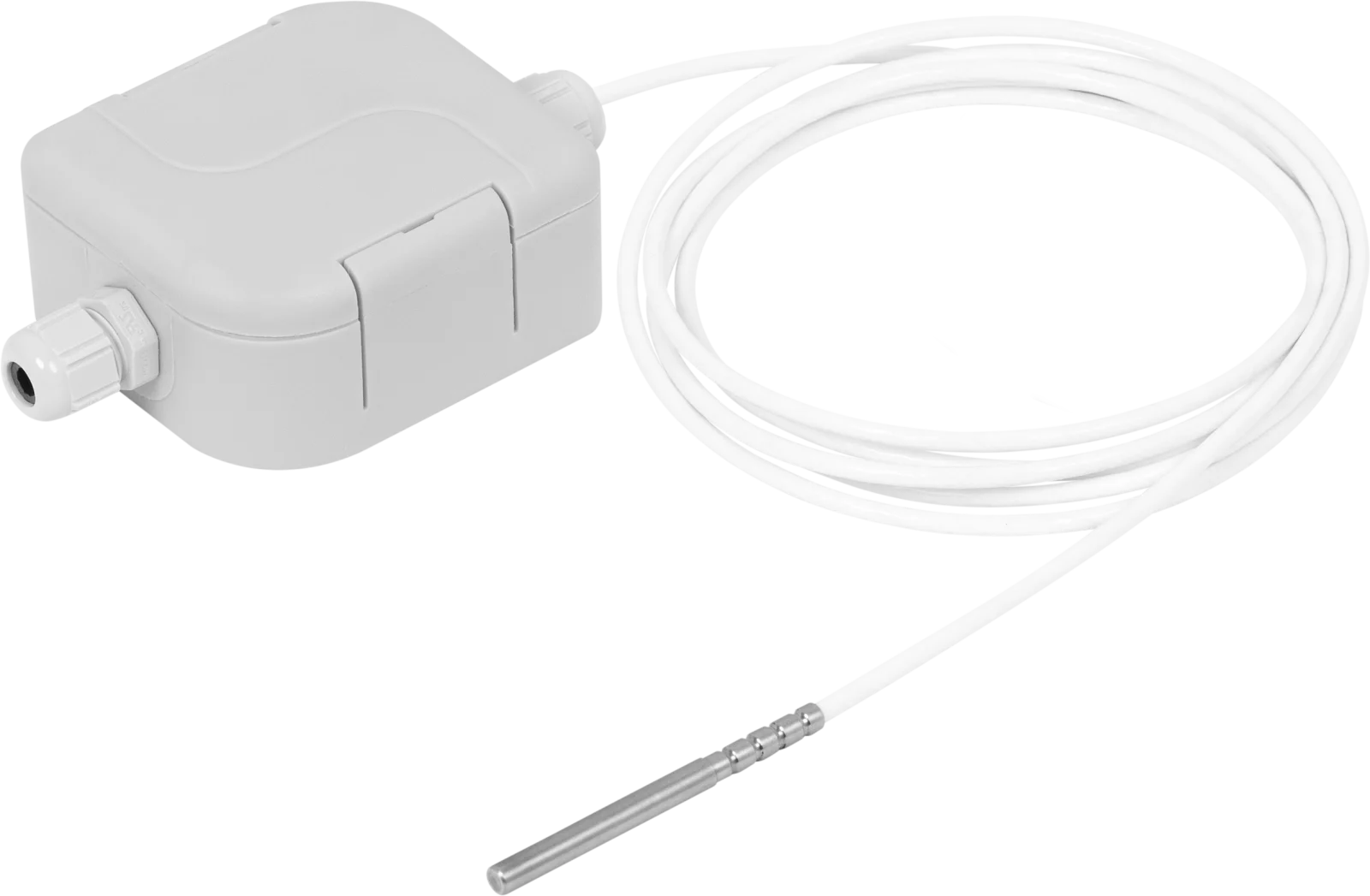

| 600633 (Frost2) | Sonde Pt100/B IP67 déportée sur 2 m de câble PTFE, -190 à +150 °C | Congélateurs, cryogénie, laboratoires |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Références | 600631, 600632, 600633 |
| Élément de mesure | Pt100/A (Box2, Cable3), Pt100/B (Frost2) |
| Plage de mesure | Box2 : -30 à +70 °C ; Cable3 : -50 à +200 °C ; Frost2 : -190 à +150 °C |
| Précision | Box2 et Cable3 : ±(0,25 + 0,002 |t|) °C ; Frost2 : ±(0,4 + 0,005 |t|) °C entre -100 et +150 °C |
| Immersion minimale | 80 mm (Cable3 et Frost2) |
| Résolution | 0,1 °C |
| Tige de sonde | 50 mm, acier inoxydable 17240 |
| Câble de sonde | Cable3 : 2 m silicone blindé ; Frost2 : 2 m PTFE ; raccordement 4 fils |
| Communication | RS-485, protocole ASCII, 9 600 Bd 8N1, réponse en 20 ms max |
| Capteurs par bus | Jusqu'à 31 |
| Alimentation | 10 à 35 V DC, protection contre l'inversion de polarité |
| Consommation | 2 mA typiques en mesure, 60 mA typiques en transmission |
| Raccordement | Bornes CUU 2,5 mm² |
| Conditions du convertisseur | -30 à +70 °C, 85 % HR max |
| Indice de protection | Convertisseur IP65 (EN 60 529), sonde déportée IP67 |
| Dimensions | Box2 : 62 x 144 x 35 mm ; convertisseur Cable3 et Frost2 : 62 x 95 x 35 mm |
| Poids | Box2 : 107 g |
| Montage | Mural |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Température
- Usage
- Chaîne du froid, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP65 / IP66, IP67
- Type de montage
- Mural
- Plage de mesure
- Température : -30 à +70 °C (Box2), -50 à +200 °C (Cable3), -190 à +150 °C (Frost2)
- Précision
- Température : ±(0,25 + 0,002 |t|) °C (Box2, Cable3), ±(0,4 + 0,005 |t|) °C (Frost2)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2 4002
- Connecteur
- Bornes CUU 2,5 mm²
- Protocole
- ASCII sur RS-485, 9 600 Bd 8N1
- Élément sensible
- Pt100/A (Box2, Cable3), Pt100/B (Frost2)
- Format
- Boîtier (Box2), Sonde déportée 2 m (Cable3), Sonde basses températures (Frost2)
Contenu et accessoires compatibles
Les versions Cable3 et Frost2 sont livrées avec leur sonde sur câble de 2 m. Pour une installation en étoile, le Poseidon S-Hub regroupe les capteurs sur des câbles Cat5. Retrouvez nos autres capteurs de température et sondes filaires.
Documentation
Questions fréquentes
Le Temp-485-Pt100 communique-t-il en Modbus RTU ?
Non. Il utilise un protocole texte ASCII simple sur RS-485 (9 600 Bd, 8N1) : la requête TAI renvoie par exemple *A+025.51C, soit 25,51 °C pour le capteur d'adresse A. Il est conçu pour les centrales HWgroup Poseidon2 4002. Pour une GTB en Modbus RTU, orientez-vous plutôt vers les sondes RTU de HWgroup.
Quelle version choisir entre Box2, Cable3 et Frost2 ?
Le Box2 mesure l'ambiance ou une paroi au bout d'une tige inox de 50 mm sortant du boîtier, de -30 à +70 °C. Le Cable3 déporte une sonde Pt100/A IP67 sur 2 m de câble silicone pour mesurer de -50 à +200 °C, par exemple en immersion. Le Frost2 utilise une sonde Pt100/B sur câble PTFE pour les très basses températures, jusqu'à -190 °C.
Combien de capteurs peut-on raccorder sur un bus ?
Jusqu'à 31 capteurs et une centrale Poseidon sur un même bus RS-485 à 4 fils (2 fils de données et 2 fils d'alimentation). La documentation indique une longueur de bus jusqu'à 1 200 m. Chaque capteur doit avoir une adresse unique, fixée par cavaliers A0 à A4 ou par commande logicielle.
Comment alimenter les capteurs ?
En 10 à 35 V DC, avec protection contre l'inversion de polarité. Raccordé à un Poseidon2, le capteur est alimenté en 12 V par la centrale via la prise RJ45 du port RS-485. La consommation typique est de 2 mA en mesure et de 60 mA pendant la transmission.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Temp-485-Pt100
Précisez la version, le nombre de points et la centrale utilisée : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le câblage du bus. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie
HWgroup Humid-1Wire - Sonde d'humidité relative 1-Wire RJ11 sur câble
- Aucune (filaire)
- 1-Wire
- Humidité
AKCP thermocouple J/K - Capteur de température haute température RJ45
- Aucune (filaire)
- Température
- Alimenté par le bus

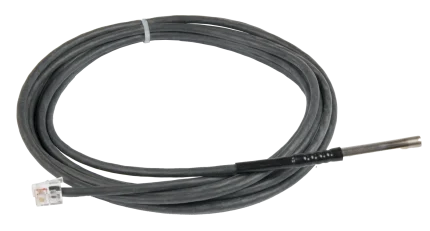

HWgroup Temp-1Wire Outdoor - Capteur de température extérieure 1-Wire 3 m
