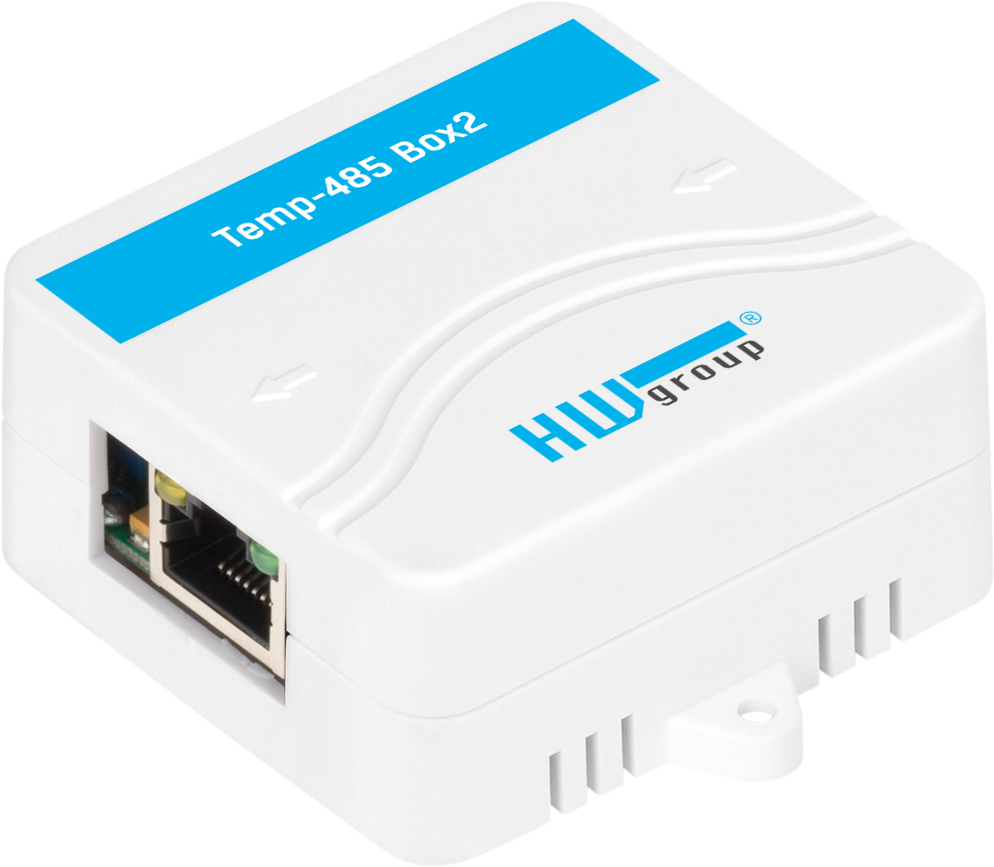

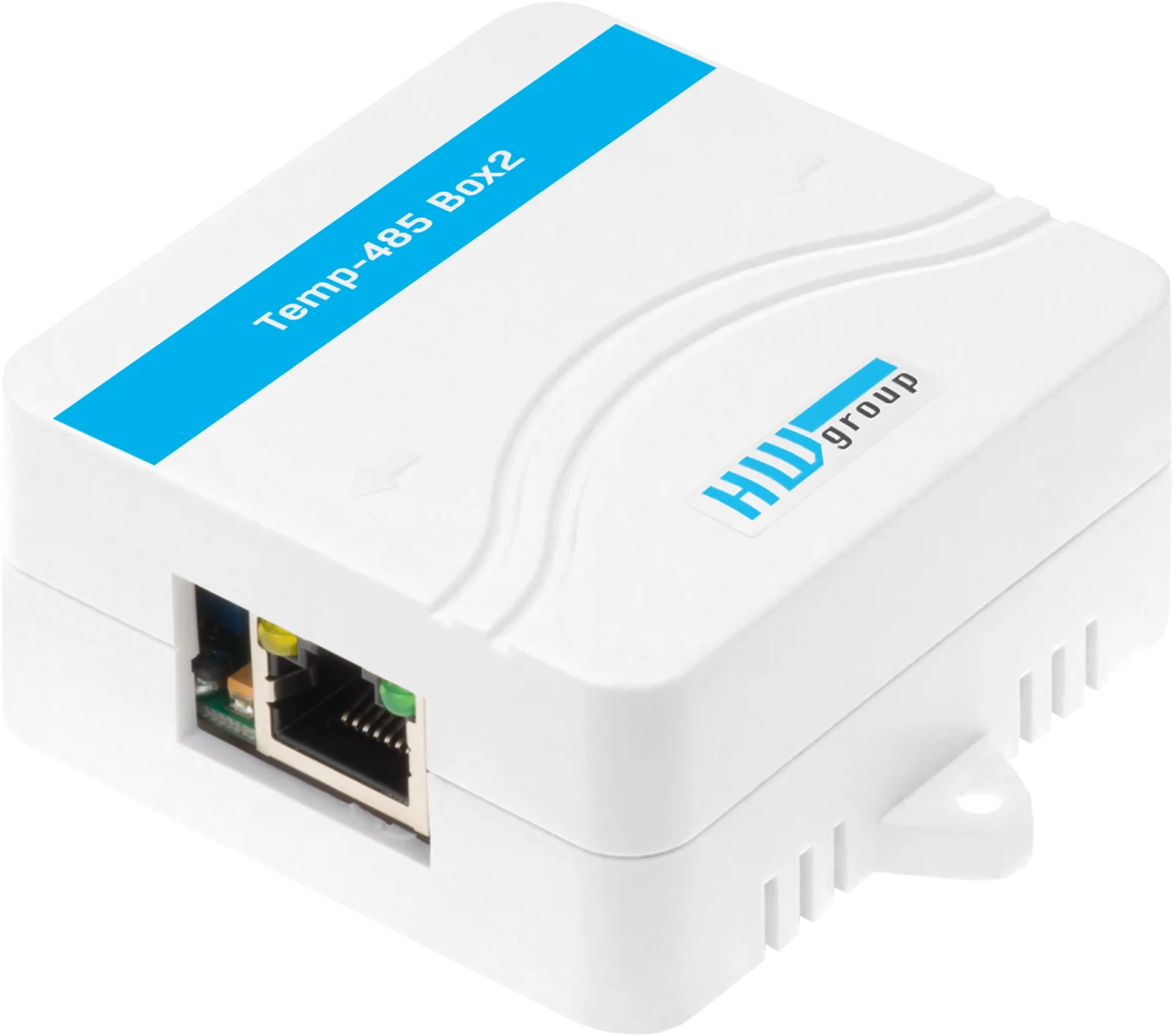

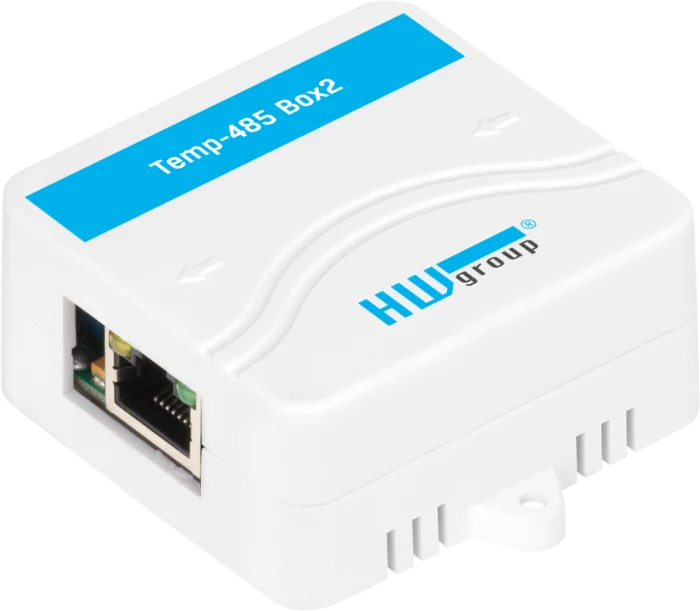

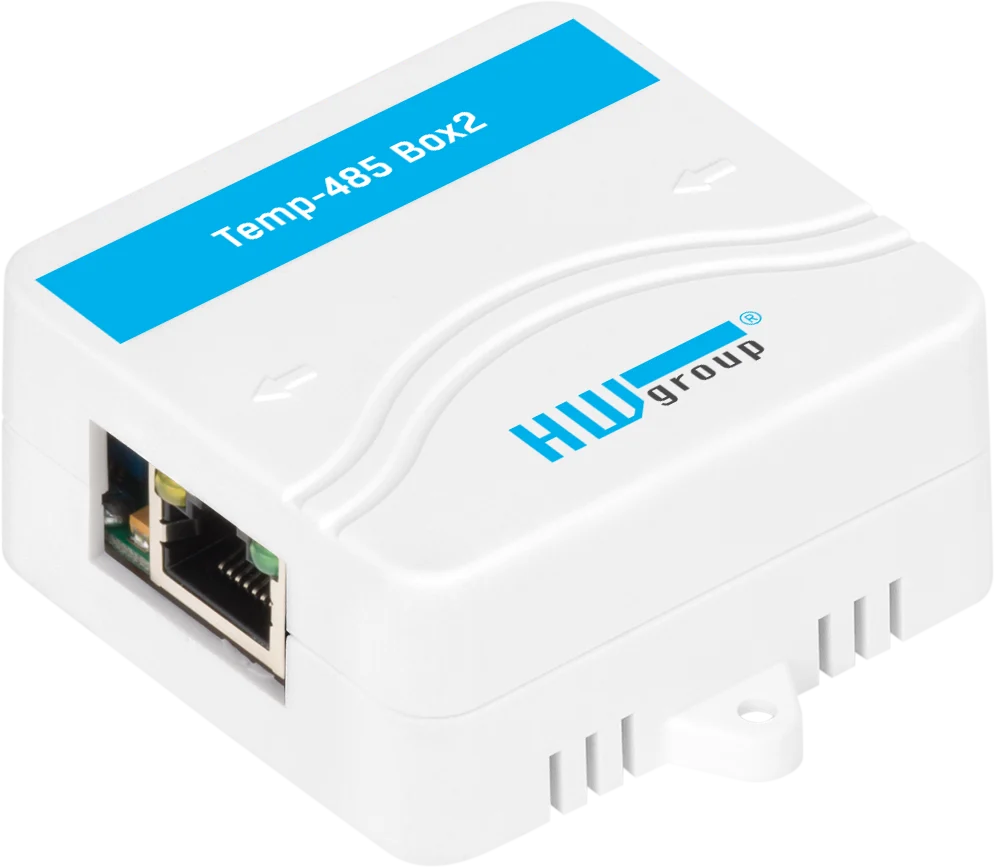

Réf. 600342HWgroup Temp-485 Box2 - Capteur de température RS-485 pour Poseidon
- Température -10 à +70 °C, résolution 0,1 ou 0,01 °C
- Bus RS-485 jusqu'à 1 000 m, 26 sondes de ce type par bus
- Protocole texte simple, 9 600 bauds, adressage par cavaliers
- Alimentation 8 à 30 V DC, 10 mA typique
- Boîtier mural intérieur IP23, terminaison RS-485 intégrée
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Confort thermique / CVC, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural |
| Plage de mesure | Température : -10 à +70 °C |
| Précision | Température : ±0,5 °C (élément de mesure), ±0,8 °C sur toute la plage |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2 4002, Poseidon 1250 et 2251 |
| Connecteur | RJ45 et bornier à vis |
- Aucune (filaire)
- RS-485
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Temp-485 Box2 de HWgroup est un capteur de température d'ambiance qui communique sur bus RS-485. Là où une sonde 1-Wire est limitée à quelques dizaines de mètres, il permet de répartir de nombreux points de mesure sur un bâtiment ou un entrepôt, à plusieurs centaines de mètres de la centrale.
Raccordé à une centrale Poseidon de HWgroup, il remonte ses mesures sur le réseau IP (SNMP, web, XML) et profite de l'historique et des alarmes de la centrale. Il peut aussi être interrogé directement par un automate ou un logiciel grâce à son protocole texte très simple.
Points forts du Temp-485 Box2
- Plage -10 à +70 °C, élément de mesure DS18B20 à ±0,5 °C
- Résolution réglable : 0,1 °C (mode L) ou 0,01 °C (mode H)
- Bus 4 fils (RS-485 et alimentation) jusqu'à 1 000 m
- Jusqu'à 26 sondes de ce type, 32 capteurs au total sur un même bus
- Alimentation à découpage 8 à 30 V DC, protégée contre l'inversion
- Résistance de terminaison activable par micro-interrupteur
- Envoi spontané de la mesure programmable de 1 à 5 000 s
Applications en bâtiment et sur site technique
- Entrepôts et réserves : réseau de points de température sur de longues distances, dans les stockages alimentaires ou pharmaceutiques.
- Bâtiments tertiaires : suivi du confort thermique de plusieurs zones depuis une seule centrale.
- Salles informatiques et locaux techniques : mesure d'ambiance éloignée de la centrale.
- Industrie : intégration directe à un automate via RS-485 pour la mesure et la régulation.
- Logements collectifs et équipements publics : surveillance des locaux communs.
Intégration et compatibilité
La sonde se raccorde par câble à paires torsadées, sur bornier ou prise RJ45. Elle est compatible avec la centrale HWgroup Poseidon2 4002 ainsi qu'avec les anciennes Poseidon 1250 et 2251, qui détectent automatiquement les capteurs du bus et publient les valeurs en SNMP, HTTP et XML. Reliée à une Poseidon, la mesure peut être historisée jusqu'à 100 000 valeurs dans la mémoire flash de la centrale.
Le protocole est un échange question-réponse en ASCII sur RS-485, 9 600 bauds 8N1, avec une réponse en moins de 50 ms : un automate ou un convertisseur RS-485 peut donc l'interroger directement. Ce n'est pas du Modbus RTU : pour une GTB Modbus, passez par la centrale Poseidon. L'adresse (A à Z, sauf T) se règle par cavaliers ou en mode SETUP. Comparez avec nos autres capteurs de température ou consultez la page de la marque HWgroup.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Grandeur mesurée | Température |
| Plage de mesure | -10 à +70 °C |
| Précision | ±0,5 °C (élément DS18B20) ; ±0,8 °C de -10 à +70 °C selon la fiche en ligne |
| Résolution | 0,1 °C (mode L) ou 0,01 °C (mode H) |
| Interface | RS-485, protocole ASCII question-réponse, 9 600 bauds 8N1 |
| Longueur de bus | Jusqu'à 1 000 m (1 200 m indiqués dans le manuel) |
| Capteurs par bus | 26 Temp-485, 32 capteurs au total sur bus 4 fils |
| Adressage | Cavaliers A0 à A4 ou mode SETUP par terminal |
| Terminaison | Résistance 470 Ω activable par micro-interrupteur |
| Raccordement | Bornier ou RJ45 |
| Alimentation | 8 à 30 V DC, protection contre l'inversion de polarité |
| Consommation | 10 mA typique, 50 mA max |
| Fonctionnement | -10 à +70 °C, 0 à 100 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Dimensions et poids | 80 × 71 × 30 mm, 74 g |
| Pose | Murale verticale, intérieur, 2 vis |
| Indice de protection | IP23 |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Température
- Usage
- Salle serveur / datacenter, Confort thermique / CVC, Chaîne du froid
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural
- Plage de mesure
- Température : -10 à +70 °C
- Précision
- Température : ±0,5 °C (élément de mesure), ±0,8 °C sur toute la plage
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2 4002, Poseidon 1250 et 2251
- Connecteur
- RJ45 et bornier à vis
Contenu et accessoires compatibles
Le capteur se raccorde au câble réseau du bâtiment. Pour la centrale et la distribution du bus :
- Centrale HWgroup Poseidon2 4002
- Poseidon S-Hub pour répartir plusieurs sondes RS-485
- Adaptateur secteur 12 V pour l'alimentation du bus
- Sonde Temp-485 PT100 pour les mesures en process
Retrouvez l'ensemble des sondes et capteurs filaires HWgroup.
Documentation
Questions fréquentes
Le Temp-485 Box2 parle-t-il Modbus RTU ?
Non. Il utilise un protocole texte simple en ASCII sur RS-485 (requête « TAI », réponse « *A+025.51C »). Pour une GTB Modbus ou BACnet, la sonde est lue par une centrale Poseidon qui republie la mesure, notamment en SNMP et XML.
Quelle distance peut-on couvrir ?
Le bus RS-485 atteint 1 000 m selon la fiche en ligne du constructeur, 1 200 m selon le manuel, avec un câble à paires torsadées. La dernière sonde du bus doit avoir sa résistance de terminaison activée.
Combien de sondes sur un même bus ?
Jusqu'à 26 sondes Temp-485 et 32 capteurs au total sur un bus 4 fils, chaque sonde ayant une adresse unique réglée par cavaliers.
Quelle différence avec le HTemp-485 Box2 ?
Le HTemp-485 Box2 mesure aussi l'humidité relative de 0 à 100 % et utilise deux adresses sur le bus (une pour la température, une pour l'humidité). Le Temp-485 Box2 ne mesure que la température, avec une résolution pouvant atteindre 0,01 °C.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Temp-485 Box2
Indiquez le nombre de points de mesure, la longueur de bus et la centrale prévue : nous répondons sous 24 h ouvrées avec un conseil technique sur le câblage RS-485. Les tarifs sont établis selon les quantités.
