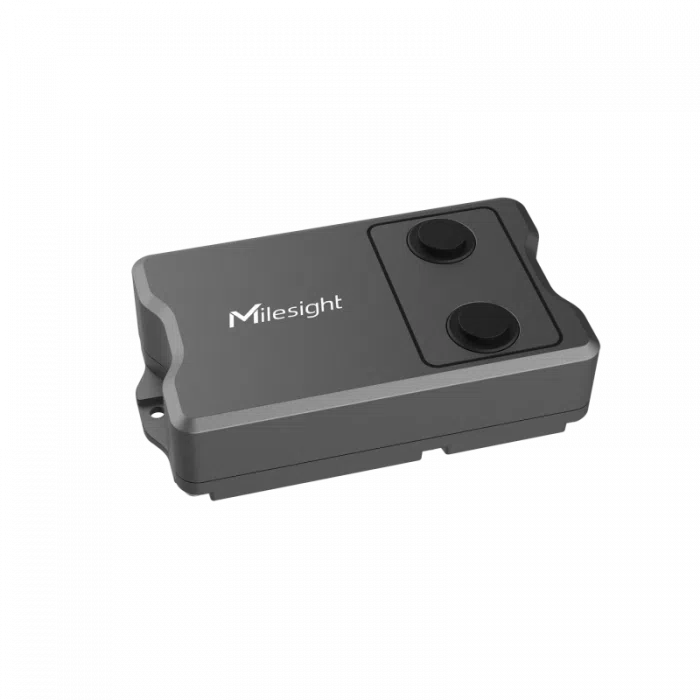

Milesight EM400-MUD - Capteur de remplissage à ultrasons LoRaWAN ou NB-IoT
- Capteur de distance à ultrasons de 3 à 450 cm, faisceau 60°, résolution 1 mm
- Modes standard, bac et parking (parking en LoRaWAN uniquement)
- Version LoRaWAN EU868 ou NB-IoT et Cat-M1 avec GNSS
- 2 piles Li-SOCl2 de 9000 mAh, plus de 10 ans en LoRaWAN mode standard (10 min, 25 °C)
- Boîtier IP67, sonde de température NTC et accéléromètre 3 axes, CE, FCC, RoHS
| Connectivité radio | LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Grandeur mesurée | Niveau / distance, Température, Vibration / inclinaison |
| Usage | Extérieur / espaces verts, Occupation des espaces, Télégestion de sites distants |
| Protocoles IP et intégration | MQTT |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Fonctions réseau | GNSS |
| Plage de mesure | Distance : 3 à 450 cm ; Température : -40 à +125 °C |
| Précision | Distance : ±(1 + 0,3 % x S) cm (-15 à +60 °C), résolution 1 mm |
| Autonomie | 5 à 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Ultrasons, angle de faisceau 60° |
| Réseau | LoRaWAN, NB-IoT |
| Version | Standard, PN-B045 |
- LoRaWAN
- NB-IoT
- LTE-M
- MQTT
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

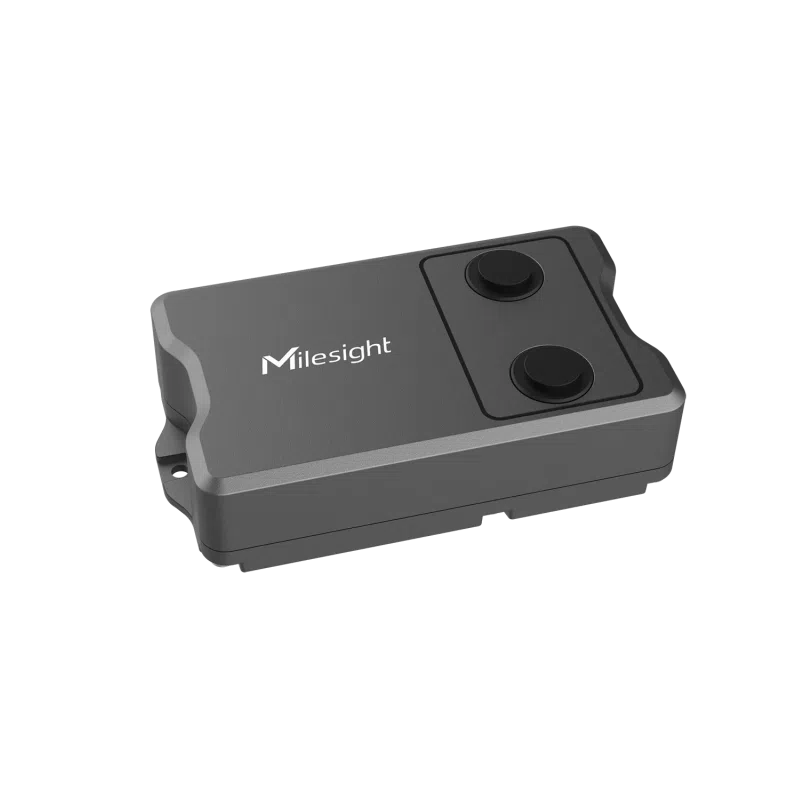

Le Milesight EM400-MUD est un capteur de remplissage à ultrasons multifonction qui mesure la distance jusqu'à une surface entre 3 et 450 cm, avec une zone aveugle réduite. Il convient aux grands bacs et conteneurs, aux cuves de taille moyenne et à la détection d'occupation de places de stationnement extérieures.
Trois modes préréglés (standard, bac, parking) adaptent le comportement du capteur à chaque usage sans développement. Sa sonde de température, son accéléromètre et son boîtier IP67 en font un capteur d'exploitation robuste pour les services techniques, les gestionnaires de parkings et les collectivités, en LoRaWAN comme en NB-IoT.
Points forts du EM400-MUD
- Mesure à ultrasons de 3 à 450 cm, précision ±(1 + 0,3 % x S) cm de -15 à +60 °C, résolution 1 mm
- Faisceau de 60° et zone aveugle réduite
- Trois modes préréglés en LoRaWAN : standard, bac et parking (deux modes en cellulaire)
- Sonde de température NTC de -40 à +125 °C pour l'alarme de combustion
- Accéléromètre 3 axes : état normal ou incliné du capteur
- 2 piles Li-SOCl2 ER26500 de 9000 mAh : plus de 10 ans en mode standard (10 min) ou bac (20 min), 5 ans en mode parking (12 déclenchements par jour)
- Boîtier IP67 en ABS et PC UL94 V0, revêtement anti-humidité interne, de -30 à +70 °C
- Calibrage, alarmes de seuil et configuration par NFC
Applications en bâtiment et sur site technique
- Parkings extérieurs de sites tertiaires, hospitaliers ou universitaires : détection d'occupation place par place.
- Gestion des déchets : niveau des conteneurs et bacs de grande taille pour planifier les collectes.
- Locaux techniques et industrie : niveau de cuves de taille moyenne (eaux pluviales, effluents, produits).
- Collectivités : suivi des points d'apport volontaire et des contenants dispersés.
- Sécurité : alarme de température en cas de combustion dans un conteneur.
Intégration et compatibilité
Les versions EM400-MUD-868M et EM400-MUD-PN-B045-2-868M fonctionnent en LoRaWAN Classe A (OTAA ou ABP) sur la bande EU868, avec 16 dBm de puissance d'émission et une sensibilité de -137 dBm à 300 bit/s. Elles se raccordent aux passerelles et serveurs réseau LoRaWAN standard (Milesight, The Things Stack, ChirpStack, Actility) et à Milesight IoT Cloud, avec une portée jusqu'à 15 km en champ libre. Le décodeur de trames est publié par Milesight.
La version EM400-MUD-N03GL utilise les réseaux Cat-M1 et NB-IoT (Cat NB2) avec une micro-SIM et transmet en TCP, UDP, MQTT ou vers AWS, avec chiffrement TLS possible en MQTT. Elle ajoute la géolocalisation GNSS et le rapport cumulé pour économiser l'énergie.
Pour la GTB ou la gestion de parking, les mesures remontent en MQTT ou HTTP, ou sous forme de points BACnet/IP et Modbus TCP via une passerelle edge. En mode parking, la hauteur d'installation par rapport au sol se règle par NFC avec l'application Milesight ToolBox.
Voir aussi nos capteurs de niveau et de distance, les passerelles LoRaWAN et la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EM400-MUD-868M | LoRaWAN Classe A EU868, modes standard, bac et parking | Conteneurs, cuves et places de parking sur réseau LoRaWAN |
| EM400-MUD-PN-B045-2-868M | Référence constructeur spécifique en LoRaWAN EU868, mêmes performances de mesure | Projets demandant cette référence, à confirmer avec notre équipe |
| EM400-MUD-N03GL | Cellulaire NB-IoT et Cat-M1, micro-SIM, GNSS, modes standard et bac | Contenants dispersés sans réseau LoRaWAN, suivi de position |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Principe de mesure | Ultrasons |
| Angle de faisceau | 60° |
| Plage de détection | 3 à 450 cm |
| Précision | ±(1 + 0,3 % x S) cm, S = distance (-15 à +60 °C) |
| Résolution | 1 mm |
| Température (sonde NTC) | -40 à +125 °C, résolution 0,1 °C |
| Position du capteur | Normale ou inclinée (accéléromètre 3 axes) |
| Modes de fonctionnement | Standard, bac, parking (parking en LoRaWAN uniquement) |
| Radio version LoRaWAN | Classe A, OTAA ou ABP, EU868, 16 dBm, sensibilité -137 dBm à 300 bit/s |
| Radio version cellulaire | Cat-M1 et Cat NB2, multibande (dont B3, B8, B20), micro-SIM 3FF 1,8 V |
| Protocoles version cellulaire | TCP, UDP, MQTT, AWS |
| GNSS (version cellulaire) | Latitude et longitude, résolution 0,000001 |
| Fonctions avancées | Calibrage, alarme de seuil, bascule distance et inclinaison, rapport cumulé (version cellulaire) |
| Configuration | NFC via application mobile, commande descendante |
| Alimentation | 2 piles Li-SOCl2 ER26500 de 9000 mAh |
| Autonomie LoRaWAN | Plus de 10 ans en mode standard (10 min) ou bac (20 min), 5 ans en mode parking (12 déclenchements par jour), à 25 °C |
| Autonomie cellulaire | Environ 10 ans en TCP ou UDP, environ 5 ans en MQTT ou AWS (4 rapports par jour, 25 °C) |
| Température de fonctionnement | -30 à +70 °C |
| Humidité relative | 95 % maximum sans condensation |
| Indice de protection | IP67 |
| Boîtier | ABS et PC UL94 V0, gris foncé |
| Dimensions | 118 x 65 x 32,5 mm |
| Poids | 181,4 g piles incluses |
| Montage | Vissé sur surface plane |
| Certifications | CE, FCC, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M
- Grandeur mesurée
- Température, Niveau / distance, Vibration / inclinaison
- Usage
- Occupation des espaces, Télégestion de sites distants, Extérieur / espaces verts
- Protocoles IP et intégration
- MQTT
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP67
- Type de montage
- Mural
- Fonctions réseau
- GNSS
- Plage de mesure
- Distance : 3 à 450 cm ; Température : -40 à +125 °C
- Précision
- Distance : ±(1 + 0,3 % x S) cm (-15 à +60 °C), résolution 1 mm
- Autonomie
- 5 à 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Ultrasons, angle de faisceau 60°
- Réseau
- LoRaWAN, NB-IoT
- Version
- Standard, PN-B045
Contenu et accessoires compatibles
Le capteur est livré avec deux kits de fixation, un guide de démarrage rapide et une carte de garantie. La version LoRaWAN s'associe à une passerelle Milesight UG63 ou UG65 ; la version cellulaire demande une carte SIM NB-IoT ou LTE-M compatible avec le mode d'économie d'énergie (PSM).
Documentation
Questions fréquentes
L'EM400-MUD peut-il détecter l'occupation d'une place de parking ?
Oui, en version LoRaWAN : le mode parking mesure la distance au sol à partir de la hauteur d'installation configurée et signale la présence d'un véhicule. L'autonomie annoncée est de 5 ans pour 12 déclenchements par jour.
Quelle différence avec l'EM400-TLD ?
L'EM400-MUD mesure par ultrasons de 3 à 450 cm avec un faisceau de 60°, pour les grands conteneurs, les cuves et le stationnement. L'EM400-TLD mesure au laser ToF de 2 à 350 cm avec un champ de 27°, pour les petits bacs.
Quelle version radio choisir ?
La version LoRaWAN offre les trois modes, dont le mode parking, et s'appuie sur votre réseau privé. La version N03GL passe par les réseaux NB-IoT et LTE-M d'un opérateur et ajoute la géolocalisation GNSS, avec les modes standard et bac.
À quoi correspond la référence EM400-MUD-PN-B045-2-868M ?
Il s'agit d'une référence constructeur spécifique de la version LoRaWAN EU868. Ses particularités ne sont pas détaillées dans la fiche technique publique : notre équipe vous les confirme lors de la demande de devis.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le EM400-MUD
Indiquez le nombre de capteurs et le contexte du site : nous revenons vers vous sous 24 h ouvrées avec un tarif adapté aux quantités. Notre équipe technique vous conseille aussi sur la passerelle et l'intégration dans votre supervision ou votre GTB.
