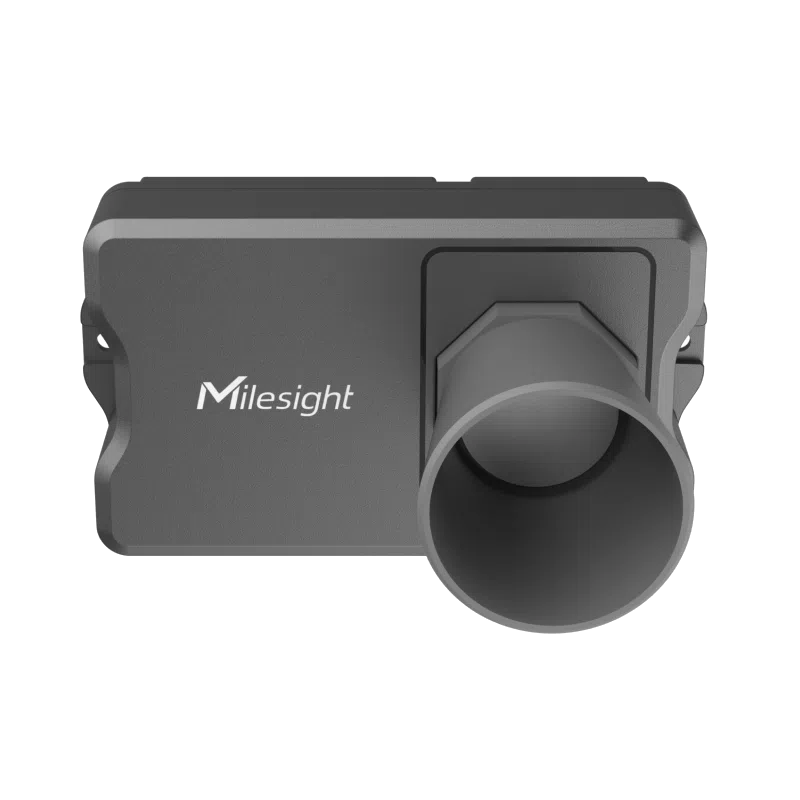

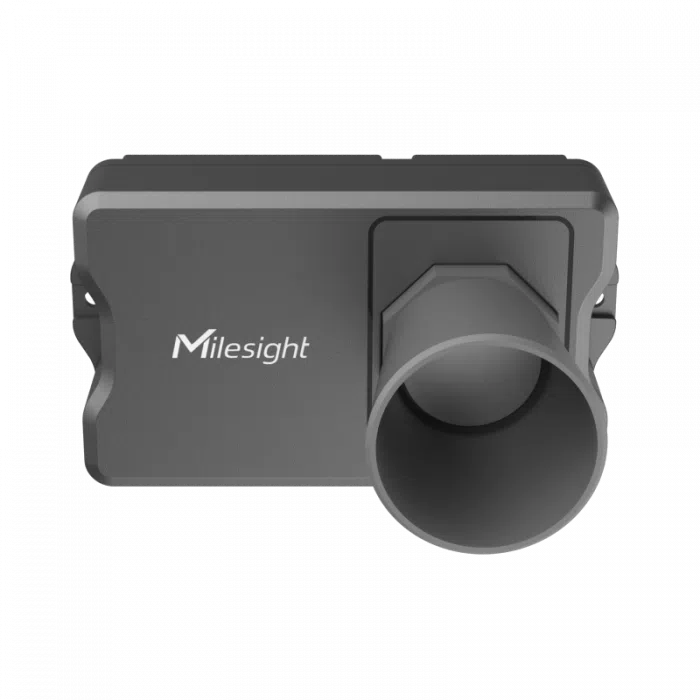

Milesight EM400-UDL - Capteur de niveau à ultrasons LoRaWAN ou NB-IoT
- Mesure de niveau par ultrasons sans contact de 0,25 à 10 m selon la sonde, résolution 1 mm
- LoRaWAN EU868 Classe A ou NB-IoT/LTE-M avec positionnement GNSS
- 2 piles Li-SOCl2 ER26500 de 9 000 mAh, plus de 10 ans en LoRaWAN (envoi toutes les 10 min)
- Boîtier IP67 avec vernis anti-humidité, -30 à 70 °C
- Sonde de température NTC et accéléromètre trois axes pour alarmes de surchauffe et d'inclinaison
| Connectivité radio | LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | MQTT |
| Grandeur mesurée | Niveau / distance, Température, Vibration / inclinaison |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Fonctions réseau | GNSS |
| Plage de mesure | 0,25 à 10 m |
| Précision | Distance : ±1 % PE (sondes W), ±(1 cm + 0,3 % de la distance) (sondes C) |
| Autonomie | Plus de 10 ans |
| Bande de fréquences | 868 MHz (EU868) ; LTE Cat M1 et NB-IoT (version N03GL) ; GNSS |
| Variante | Réseau LoRaWAN ou NB-IoT/LTE-M, sonde C050, C100, W050 ou W100 |
| Technologie | Ultrason, mesure sans contact, résolution 1 mm |
| Carte SIM | 1 emplacement Micro SIM (3FF), version NB-IoT/LTE-M |
| Réseau | LoRaWAN EU868, NB-IoT / LTE-M |
| Sonde | Standard C050, 0,25 à 5 m, Standard C100, 0,25 à 10 m, Pro W050, 0,3 à 5 m, Pro W100, 0,5 à 10 m |
- LoRaWAN
- NB-IoT
- LTE-M
- MQTT
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight EM400-UDL est un capteur de niveau à ultrasons qui mesure sans contact la distance jusqu'à la surface d'un liquide, de 0,25 à 10 m selon la sonde choisie. Il transmet ses valeurs sans câble, en LoRaWAN ou en réseau cellulaire NB-IoT/LTE-M, pour suivre à distance cuves, bâches et bassins.
La sonde ne touche jamais le fluide. Le boîtier IP67 accepte une pose extérieure et ses deux piles lithium de 9 000 mAh lui donnent plus de 10 ans de fonctionnement en LoRaWAN, ce qui supprime les tournées de relevé et les jauges à lire sur place.
Points forts du EM400-UDL
- Mesure ultrasonique sans contact, résolution 1 mm, plages de 0,25 à 5 m ou jusqu'à 10 m
- Deux niveaux de précision : sondes Standard C, ±(1 cm + 0,3 % de la distance), ou sondes Pro W, ±1 % de la pleine échelle
- Deux réseaux au choix : LoRaWAN jusqu'à 15 km en champ libre, ou NB-IoT/LTE-M sans passerelle
- Positionnement GNSS sur la version cellulaire, utile pour le suivi des équipements isolés
- 2 piles Li-SOCl2 ER26500 de 9 000 mAh remplaçables, plus de 10 ans d'autonomie en LoRaWAN
- Sonde de température NTC de -40 à 125 °C pour détecter et signaler une combustion
- Accéléromètre trois axes : alarme en cas d'inclinaison ou de déplacement du capteur
- Configuration en un geste par NFC
Applications en bâtiment et sur site technique
- Bâtiments tertiaires et collectivités : niveau des bâches de récupération d'eau de pluie et des réserves incendie.
- Sites techniques et industrie : suivi des cuves d'eau de process, des bacs de rétention et des fosses de relevage.
- Logistique et grands sites : télérelève de réservoirs répartis sur un parc, avec alarme de seuil haut ou bas.
- Gestion de l'eau : niveau dans des bassins, canaux et plans d'eau calmes ou à faible courant.
Intégration et compatibilité
La version LoRaWAN fonctionne en LoRaWAN Classe A (OTAA ou ABP), bande EU868, 16 dBm d'émission, sensibilité -137 dBm à 300 bit/s. Elle est compatible avec les passerelles et serveurs réseau LoRaWAN standard et avec Milesight IoT Cloud. La version N03GL se connecte en LTE Cat M1 ou NB-IoT via une Micro SIM et envoie ses données en TCP, UDP, MQTT ou vers AWS.
Pour une GTB, les mesures remontent en MQTT ou HTTP, puis en Modbus ou BACnet via une passerelle edge. La conversion de la distance en hauteur d'eau ou en volume se fait dans la supervision selon la géométrie de l'ouvrage. Le réglage (intervalles, seuils, calibration) se fait par NFC avec l'application mobile.
Voir aussi nos autres capteurs de niveau et de distance, nos passerelles LoRaWAN et toute la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EM400-UDL-C050-868M | LoRaWAN, sonde Standard 0,25 à 5 m | Petites cuves et bâches intérieures ou abritées |
| EM400-UDL-C100-868M | LoRaWAN, sonde Standard 0,25 à 10 m | Réservoirs profonds en local tempéré |
| EM400-UDL-W050-868M | LoRaWAN, sonde Pro 0,3 à 5 m, ±1 % PE | Bassins et cuves extérieurs, plage -30 à 65 °C |
| EM400-UDL-W100-868M | LoRaWAN, sonde Pro 0,5 à 10 m, ±1 % PE | Grands réservoirs et plans d'eau extérieurs |
| EM400-UDL-N03GL-C050 | NB-IoT/LTE-M et GNSS, sonde Standard 0,25 à 5 m | Cuve isolée sans réseau LoRaWAN |
| EM400-UDL-N03GL-C100 | NB-IoT/LTE-M et GNSS, sonde Standard 0,25 à 10 m | Réservoir profond sur site distant |
| EM400-UDL-N03GL-W050 | NB-IoT/LTE-M et GNSS, sonde Pro 0,3 à 5 m | Point de mesure extérieur isolé |
| EM400-UDL-N03GL-W100 | NB-IoT/LTE-M et GNSS, sonde Pro 0,5 à 10 m | Grand ouvrage extérieur isolé |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie | Ultrason, mesure sans contact |
| Plage de mesure | C050 : 0,25 à 5 m ; C100 : 0,25 à 10 m ; W050 : 0,3 à 5 m ; W100 : 0,5 à 10 m |
| Précision | Sondes C : ±(1 cm + 0,3 % de la distance), de -15 à 60 °C, sur 0,25 à 8 m ; sondes W : ±1 % PE, de -30 à 65 °C |
| Résolution | 1 mm |
| Température (NTC) | -40 à 125 °C, résolution 0,1 °C |
| Position | Normale ou inclinée (accéléromètre trois axes) |
| GNSS | Latitude et longitude, version NB-IoT/LTE-M |
| Radio LoRaWAN | LoRaWAN Classe A (OTAA ou ABP), bande EU868, 16 dBm d'émission, sensibilité -137 dBm à 300 bit/s |
| Radio cellulaire | LTE Cat M1 et NB-IoT (Cat NB2), Micro SIM 3FF, TCP, UDP, MQTT, AWS |
| Portée LoRaWAN | Jusqu'à 15 km en champ libre |
| Configuration | Application mobile via NFC, bouton interne |
| Fonctions avancées | Alarme de seuil, calibration, bascule sur inclinaison et distance, rapport cumulé (NB-IoT) |
| Alimentation | 2 piles Li-SOCl2 ER26500 de 9 000 mAh, remplaçables |
| Autonomie | LoRaWAN : plus de 10 ans (envoi toutes les 10 min, 25 °C) ; NB-IoT/LTE-M : environ 10 ans en TCP/UDP, environ 5 ans en MQTT/AWS |
| Température de fonctionnement | -30 à 70 °C |
| Humidité | 95 % HR maximum sans condensation |
| Indice de protection | IP67 |
| Boîtier | ABS et PC (UL94 V0), gris ou noir et gris selon la sonde |
| Dimensions | 118 x 65 x 80 mm |
| Poids | Environ 247 à 253 g, piles incluses |
| Installation | Vissage sur surface plane |
| Certifications | CE, FCC, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M
- Protocoles IP et intégration
- MQTT
- Grandeur mesurée
- Température, Niveau / distance, Vibration / inclinaison
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP67
- Type de montage
- Mural
- Fonctions réseau
- GNSS
- Plage de mesure
- 0,25 à 10 m
- Précision
- Distance : ±1 % PE (sondes W), ±(1 cm + 0,3 % de la distance) (sondes C)
- Autonomie
- Plus de 10 ans
- Bande de fréquences
- 868 MHz (EU868) ; LTE Cat M1 et NB-IoT (version N03GL) ; GNSS
- Variante
- Réseau LoRaWAN ou NB-IoT/LTE-M, sonde C050, C100, W050 ou W100
- Technologie
- Ultrason, mesure sans contact, résolution 1 mm
- Carte SIM
- 1 emplacement Micro SIM (3FF), version NB-IoT/LTE-M
- Réseau
- LoRaWAN EU868, NB-IoT / LTE-M
- Sonde
- Standard C050, 0,25 à 5 m, Standard C100, 0,25 à 10 m, Pro W050, 0,3 à 5 m, Pro W100, 0,5 à 10 m
Contenu et accessoires compatibles
Livré avec ses deux piles, il se fixe par vis au-dessus de l'ouvrage. Prévoyez une passerelle Milesight UG65 ou UG67 en LoRaWAN, ou une SIM NB-IoT/LTE-M avec mode PSM pour la version N03GL.
Documentation
Questions fréquentes
Quelle différence entre les sondes C et W ?
Les sondes C (version Standard) couvrent 0,25 à 5 m (C050) ou 0,25 à 10 m (C100) avec une précision de ±(1 cm + 0,3 % de la distance), entre -15 et 60 °C. Les sondes W (version Pro) couvrent 0,3 à 5 m (W050) ou 0,5 à 10 m (W100) avec une précision de ±1 % de la pleine échelle, sur une plage élargie de -30 à 65 °C. En extérieur exposé au gel, préférez la version Pro.
Faut-il choisir LoRaWAN ou NB-IoT ?
La version LoRaWAN convient lorsqu'une passerelle couvre déjà le site ou peut y être installée : elle offre plus de 10 ans d'autonomie et jusqu'à 15 km de portée en champ libre. La version N03GL passe par le réseau NB-IoT ou LTE-M, sans passerelle, et ajoute le GNSS pour les points isolés.
Quelle autonomie attendre ?
Selon le constructeur, la version LoRaWAN dépasse 10 ans avec un envoi toutes les 10 minutes à 25 °C. En NB-IoT/LTE-M, comptez environ 10 ans en TCP/UDP et environ 5 ans en MQTT ou AWS, pour 4 rapports par jour regroupant chacun 12 mesures. Le mode PSM doit être activé sur la carte SIM.
Quelle différence avec l'EM500-UDL ?
L'EM400-UDL est plus compact (118 x 65 x 80 mm), fonctionne sur deux piles de 9 000 mAh, existe en NB-IoT/LTE-M et intègre une sonde de température et un accéléromètre. L'EM500-UDL est uniquement LoRaWAN, sur une pile de 19 000 mAh, avec un port USB-C de configuration et un montage sur poteau, mur ou rail DIN.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le EM400-UDL
Indiquez le nombre de points de mesure, la profondeur des ouvrages et le réseau visé : nous répondons sous 24 h ouvrées avec une offre établie selon les quantités. Nos techniciens vous aident à choisir la sonde et à préparer la remontée des niveaux en supervision.
