Milesight EM500-SWL - Capteur de niveau d'eau submersible LoRaWAN
- Sonde de niveau submersible inox, plage 0 à 3, 5 ou 10 m, précision ±0,5 % PE
- LoRaWAN EU868 Classe A, portée jusqu'à 10 km en champ libre
- Pile Li-SOCl2 de 19 000 mAh, jusqu'à 10 ans avec un envoi toutes les 10 min
- Émetteur IP67, sonde IP68, résolution 0,01 m
- Configuration NFC ou USB-C, 1 000 mesures en mémoire
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Niveau / distance |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP67, IP68 |
| Type de montage | Immergé, Mural, Rail DIN, Sur mât ou poteau |
| Plage de mesure | Niveau d'eau : 0 à 3 m, 0 à 5 m ou 0 à 10 m selon la sonde |
| Précision | Niveau : ±0,5 % PE, résolution 0,01 m |
| Autonomie | 5 à 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | Plage 3 m, 5 m ou 10 m |
| Technologie | Sonde de pression hydrostatique à mise à l'air (vented gauge) |
| Matériau de la sonde | Acier inoxydable 304 |
| Plage | 3 m, 5 m, 10 m |
- LoRaWAN
- IP67
- IP68
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

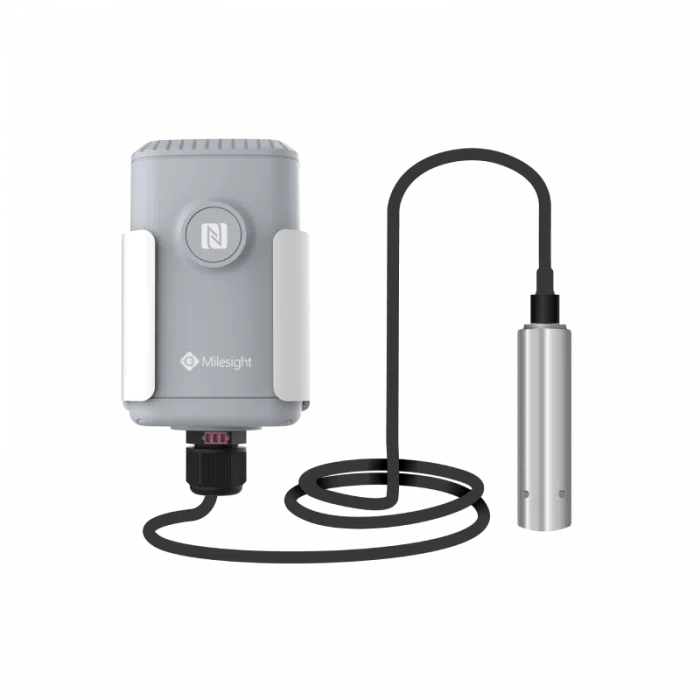

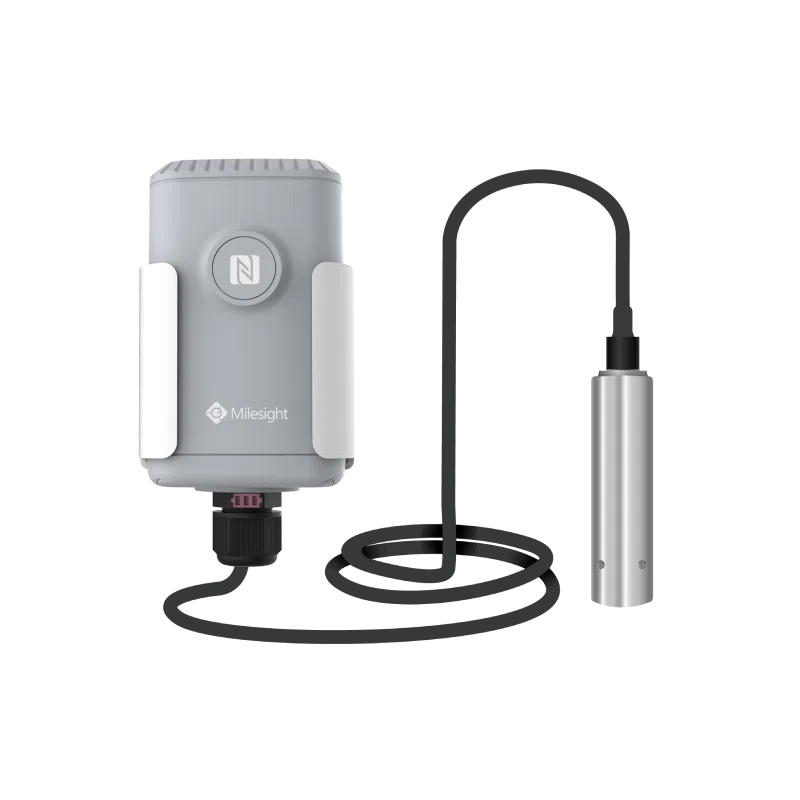

Le Milesight EM500-SWL est un capteur de niveau d'eau LoRaWAN à sonde submersible : la sonde inox posée au fond de l'ouvrage mesure la pression hydrostatique et en déduit la hauteur d'eau, de 0 à 3, 5 ou 10 m selon la référence. Il s'adresse aux exploitants, services techniques et intégrateurs qui doivent suivre à distance des cuves, puisards, bâches et bassins sans tirer de câble jusqu'au bâtiment.
L'émetteur IP67, relié à la sonde IP68 par son câble, transmet en LoRaWAN jusqu'à 10 km en champ libre et fonctionne jusqu'à 10 ans sur sa pile de 19 000 mAh. Il garde 1 000 mesures en mémoire et les renvoie après une coupure radio : les courbes de niveau restent complètes dans la supervision, même sur un site isolé.
Points forts du EM500-SWL
- Mesure hydrostatique fiable malgré mousse, turbulences ou orifice étroit
- Trois plages : 0 à 3 m, 0 à 5 m et 0 à 10 m de colonne d'eau
- Précision ±0,5 % de la pleine échelle, résolution 0,01 m
- Dérive limitée à ±0,3 % PE par an
- Sonde en acier inoxydable 304, résistante à la corrosion, IP68
- LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
- Pile ER34615 de 19 000 mAh, jusqu'à 10 ans d'autonomie
- Stockage de 1 000 mesures, retransmission et alarme de seuil
Applications en bâtiment et sur site technique
- Bâtiments tertiaires et collectivités : cuves de récupération d'eau de pluie, réserves incendie et bâches tampons.
- Sites techniques : puisards et fosses de relevage en sous-sol, avec alarme avant débordement.
- Industrie et logistique : réservoirs d'eau de process, bassins de rétention et stockages répartis sur un grand site.
- Gestion de l'eau : suivi de forages, puits, cours d'eau et ouvrages de stockage des eaux pluviales.
- Exploitation multisite : télérelève des niveaux sans déplacement, pour planifier vidanges et pompages.
Intégration et compatibilité
L'EM500-SWL communique en LoRaWAN Classe A (OTAA ou ABP) sur la bande EU868, avec 16 dBm d'émission et une sensibilité de -137 dBm à 300 bit/s. Il est compatible avec les passerelles et serveurs réseau LoRaWAN standard, ainsi qu'avec Milesight IoT Cloud et Milesight Development Platform pour la visualisation et les alertes.
En GTB, la passerelle remonte le niveau et les alarmes en MQTT ou HTTP vers la supervision, ou les expose en points Modbus et BACnet via une passerelle edge. Le décodeur de trames est publié par Milesight pour les principaux serveurs réseau. Le réglage de l'intervalle, des seuils et des paramètres LoRaWAN se fait par NFC avec l'application mobile, par USB-C avec le logiciel PC ou à distance par commandes descendantes.
Découvrez nos autres capteurs de niveau et de distance, nos passerelles LoRaWAN et l'ensemble de la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EM500-SWL-L003 | Sonde submersible, plage 0 à 3 m | Cuves de récupération, puisards, bâches peu profondes |
| EM500-SWL-L005 | Sonde submersible, plage 0 à 5 m | Réserves incendie, bassins de rétention |
| EM500-SWL-L010 | Sonde submersible, plage 0 à 10 m | Réservoirs profonds, puits et forages |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Principe de mesure | Pression hydrostatique, capteur à mise à l'air (vented gauge) |
| Plage | 0 à 3 m, 0 à 5 m ou 0 à 10 m de colonne d'eau selon la référence |
| Liquide | Eau (autres liquides sur demande constructeur) |
| Précision | ±0,5 % de la pleine échelle |
| Résolution | 0,01 m |
| Stabilité long terme | ≤ ±0,3 % PE par an |
| Radio | LoRaWAN Classe A (OTAA ou ABP), bande EU868, 16 dBm d'émission, sensibilité -137 dBm à 300 bit/s |
| Antenne | Interne |
| Portée | Jusqu'à 10 km en champ libre |
| Configuration | Application mobile via NFC, logiciel PC via USB-C interne, commandes descendantes |
| Fonctions avancées | Stockage de 1 000 mesures, retransmission, relecture des données, alarme de seuil |
| Alimentation | 1 pile Li-SOCl2 ER34615 de 19 000 mAh, remplaçable |
| Autonomie | 10 ans (envoi toutes les 10 min, 25 °C, SF7 et SF10 en EU868) |
| Longueur de câble | Au moins 1 à 1,5 m de plus que la plage de mesure |
| Température de fonctionnement | Émetteur : -30 à 70 °C ; sonde : -20 à 70 °C |
| Humidité | 0 à 100 % sans condensation |
| Indice de protection | Émetteur IP67, sonde IP68 |
| Matériaux | Émetteur ABS et PC gris ; sonde acier inoxydable 304 |
| Dimensions | Émetteur 105,4 x 71 x 69,5 mm ; sonde 130 x Ø27 mm |
| Poids | Émetteur 328 g avec pile et support ; sonde selon longueur de câble |
| Installation | Poteau, mur ou rail DIN pour l'émetteur ; sonde immergée |
| Certifications | CE, FCC, ISED, ICASA, Telec, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Niveau / distance
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP67, IP68
- Type de montage
- Mural, Rail DIN, Sur mât ou poteau, Immergé
- Plage de mesure
- Niveau d'eau : 0 à 3 m, 0 à 5 m ou 0 à 10 m selon la sonde
- Précision
- Niveau : ±0,5 % PE, résolution 0,01 m
- Autonomie
- 5 à 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- Plage 3 m, 5 m ou 10 m
- Technologie
- Sonde de pression hydrostatique à mise à l'air (vented gauge)
- Matériau de la sonde
- Acier inoxydable 304
- Plage
- 3 m, 5 m, 10 m
Contenu et accessoires compatibles
Le capteur est livré avec sa pile, son support de fixation et la sonde raccordée à son câble. Pour la collecte des données, prévoyez une passerelle LoRaWAN Milesight UG65 en intérieur ou UG67 en extérieur selon la distance entre l'ouvrage et le bâtiment.
Documentation
Questions fréquentes
Quelle plage choisir entre 3, 5 et 10 m ?
Choisissez la plage juste supérieure à la hauteur d'eau maximale de l'ouvrage. La précision étant de ±0,5 % de la pleine échelle, une sonde 3 m donne environ ±1,5 cm et une sonde 10 m environ ±5 cm. Le câble mesure au moins 1 à 1,5 m de plus que la plage, pour laisser la marge de passage jusqu'à l'émetteur.
Quelle est l'autonomie réelle de la pile ?
Milesight annonce 10 ans avec un envoi toutes les 10 minutes à 25 °C, en SF7 comme en SF10 sur la bande EU868, valeur mesurée en laboratoire. Un intervalle plus court ou un site très froid réduit cette durée. La pile ER34615 de 19 000 mAh est remplaçable.
Peut-on mesurer un autre liquide que l'eau ?
La version standard est étalonnée pour l'eau. Le constructeur indique que la sonde peut être adaptée à d'autres liquides et à des plages plus longues, jusqu'à 200 m, sur demande spécifique. Consultez-nous avec la nature du fluide avant de commander.
Quelle différence avec l'EM500-UDL ?
L'EM500-SWL plonge au fond de l'ouvrage et mesure la pression hydrostatique : il fonctionne même avec de la mousse, des turbulences ou une ouverture étroite. L'EM500-UDL se fixe au-dessus du liquide et mesure la distance par ultrasons, sans contact avec le fluide, ce qui convient mieux aux eaux chargées ou aux cuves où l'on ne veut rien immerger.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le EM500-SWL
Nos équipes vous répondent sous 24 h ouvrées avec un conseil technique sur le choix de la passerelle, le paramétrage et l'intégration en supervision. Les tarifs sont établis selon les quantités et le périmètre du projet.
Produits similaires
Voir toute la catégorieDragino MR-25 - Capteur de niveau radar 80 GHz LoRaWAN et NB-IoT, 25 m
- LoRaWAN
- NB-IoT
- LTE-M
Dragino A01A / A02 / A13 / A16 - Sondes à ultrasons pour capteur DDS04
- Aucune (filaire)
- Niveau / distance
- IP67

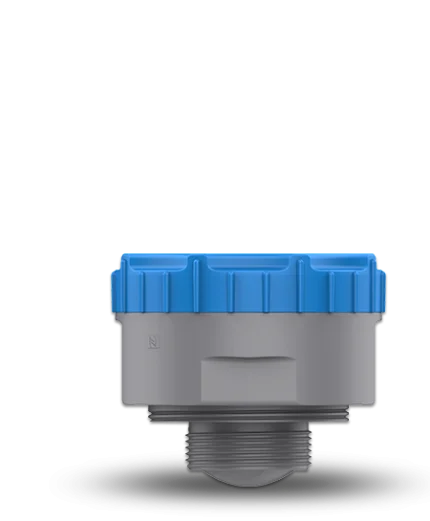

Milesight EM411-RDL - Capteur de niveau radar 60 GHz ATEX LoRaWAN
