Dragino LDS25 - Capteur de distance LiDAR autonettoyant LoRaWAN et NB-IoT
- LiDAR ToF de 0,1 à 25 m, précision ±6 cm jusqu'à 6 m puis ±1 %
- Balai autonettoyant intégré pour la fenêtre optique
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Sonde IP5X, faisceau 3°, immunité 100 klux
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Type de montage | Mural |
| Usage | GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants |
| Indice de protection | IP50 à IP54 |
| Plage de mesure | Distance : 0,1 à 25 m |
| Précision | Distance : ±6 cm (0,1 à 6 m), ±1 % (6 à 25 m) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | LiDAR ToF, VCSEL 850 nm |
| Angle de champ | 3° |
| Nettoyage | Balai automatique intégré |
| Câble de sonde | 1,2 m |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino LDS25 est un capteur de distance LiDAR LoRaWAN autonettoyant : une sonde laser à temps de vol (ToF) mesure sans contact la distance jusqu'à un objet ou une surface, de 10 cm à 25 m, et un petit balai motorisé nettoie régulièrement la fenêtre optique. Il est proposé en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Il vise les exploitants qui doivent suivre un niveau ou une distance là où la poussière finit par aveugler un capteur optique classique : silos et trémies, stockages de granulés ou de vrac, quais, locaux à déchets. Le nettoyage automatique espace les interventions de maintenance, et la portée de 25 m couvre les grands volumes.
Points forts du LDS25
- Mesure LiDAR ToF de 0,1 à 25 m sur cible réfléchissante à 90 %, jusqu'à 12 m sur cible à 10 %
- Précision ±6 cm de 0,1 à 6 m puis ±1 % de 6 à 25 m, résolution 1 cm
- Faisceau étroit de 3°, insensible à une lumière ambiante jusqu'à 100 klux
- Balai de nettoyage intégré, activé une fois par jour par défaut ou avant chaque émission, jusqu'à 10 passages par cycle
- LoRaWAN 1.0.3 classe A, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile Li-SOCl2 8 500 ou 19 000 mAh, autonomie annoncée jusqu'à 5 ans, ou alimentation solaire
- Historique embarqué en LoRaWAN, renvoyé automatiquement au retour du réseau
Applications en bâtiment et sur site technique
- Silos, trémies et stockages de vrac (granulés bois, sel de déneigement, matières premières) : niveau de remplissage et anticipation des réapprovisionnements.
- Locaux à déchets et bennes : taux de remplissage pour optimiser les rotations de collecte sur un campus ou une zone d'activité.
- Parkings et quais de chargement : détection de présence d'un véhicule à une place ou à un quai.
- Industrie et logistique : distance d'un objet, position d'une charge, détection de proximité.
- Réseaux et ouvrages techniques : mesure horizontale ou verticale dans un regard ou une galerie, avec une version cellulaire si aucune passerelle n'est à portée.
Intégration et compatibilité
En LoRaWAN, le LDS25 rejoint le réseau en OTAA avec les identifiants fournis dans l'emballage et s'enregistre sur tout serveur réseau LoRaWAN standard, The Things Stack par exemple. Dragino publie le décodeur de trames sur GitHub. Les mesures remontent toutes les 20 minutes par défaut ; l'intervalle, la fréquence de nettoyage et le mode d'interruption se règlent par Bluetooth 5.1, par commandes AT ou par downlink. La GTB récupère les valeurs via le serveur réseau (MQTT, API HTTP) ou une passerelle LoRaWAN vers BACnet ou Modbus.
Les versions NB-IoT, LTE-M et LTE Cat 1 se passent de passerelle : elles publient directement en MQTT, MQTTs, TCP, UDP ou CoAP vers un broker ou une plateforme (ThingsBoard, Datacake, Node-RED, ThingsEye), toutes les 2 heures par défaut. Les références 1T arrivent avec une carte SIM 1NCE (10 ans, 500 Mo) préconfigurée vers ThingsEye ; les versions CB et CS ajoutent une localisation GNSS optionnelle dans la trame, utile pour un parc de cuves dispersées.
Comparez avec les autres capteurs de niveau et de distance, choisissez une des passerelles LoRaWAN compatibles ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau, une source d'énergie et, en cellulaire, une option carte SIM (GE sans SIM, 1T avec SIM 1NCE).
| Référence | Différence | Usage conseillé |
|---|---|---|

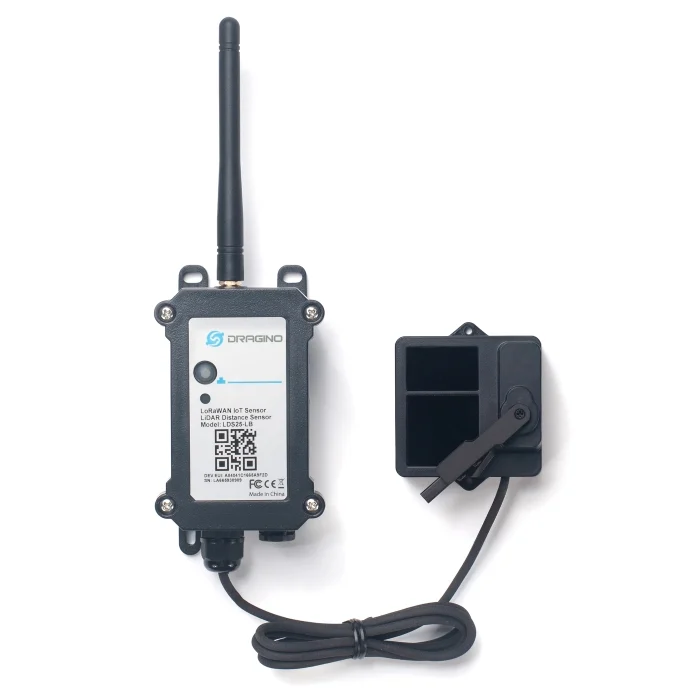

| LDS25-LB, -LB2 | LoRaWAN, pile 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

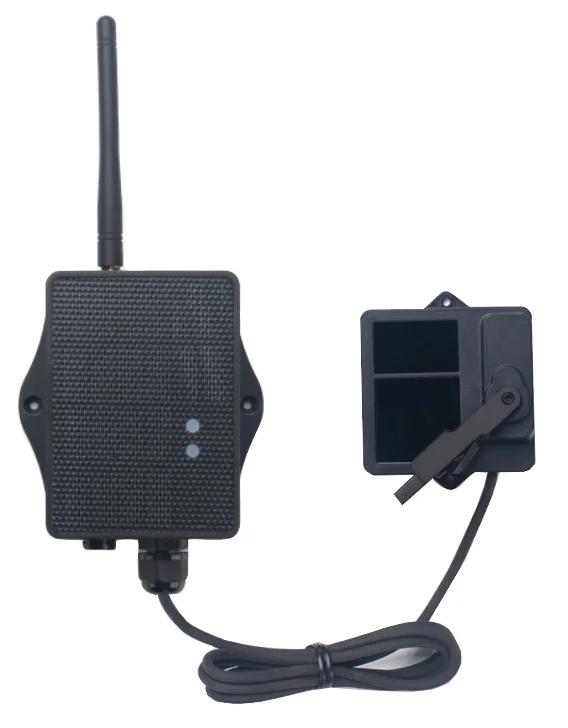

| LDS25-LS | LoRaWAN, solaire et batterie 3 000 mAh | Extérieur ensoleillé, sans changement de pile |

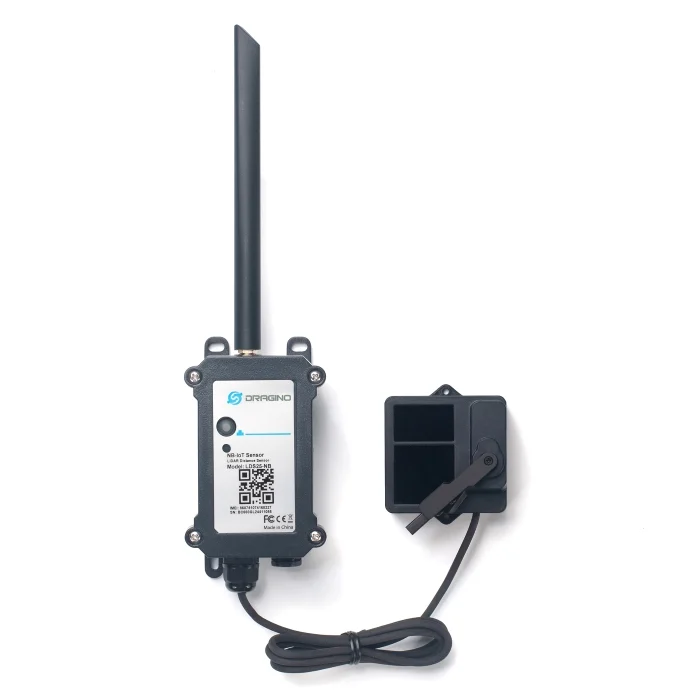

| LDS25-NB, -NB2, -NS (GE ou 1T) | NB-IoT, pile 8 500 ou 19 000 mAh ou solaire | Site isolé sans passerelle |
| LDS25-CB, -CB2, -CS (GE ou 1T) | LTE-M et NB-IoT, pile ou solaire, GNSS | Couverture opérateur variable |
| LDS25-KN (GE ou 1T) | LTE Cat 1, batterie rechargeable 1 000 mAh | Zones sans NB-IoT ni LTE-M |
| LDS25-KS (GE ou 1T) | LTE Cat 1, solaire et batterie 3 000 mAh | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie | LiDAR à temps de vol (ToF), source VCSEL 850 nm |
| Plage de mesure | 0,1 à 25 m (réflectivité 90 %), 0,1 à 12 m (réflectivité 10 %) |
| Précision | ±6 cm de 0,1 à 6 m, ±1 % de 6 à 25 m |
| Résolution | 1 cm |
| Angle de champ | 3° |
| Immunité à la lumière ambiante | 100 klux |
| Nettoyage | Balai intégré, intervalle réglable (1 440 min par défaut) ou avant chaque émission |
| Sonde | Boîtier ABS et PC, IP5X, câble 1,2 m, fonctionnement -20 à +60 °C, stockage -30 à +80 °C |
| Boîtier électronique | -40 à +85 °C ; IP65 sur les versions cellulaires |
| Dimensions et poids (versions cellulaires) | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| LoRaWAN | LoRaWAN 1.0.3 classe A, OTAA, EU868 (862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NS) | Module BC660K-GL, 17 bandes LTE de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CS) | Module BG95, GNSS pour la localisation |
| LTE Cat 1 (KN, KS) | Module LTE Cat 1, emplacement carte SIM |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, solaire et Li-ion 3 000 mAh, ou Li-ion rechargeable 1 000 mAh (KN) |
| Consommation | Veille 5 µA à 3,3 V (LoRaWAN) ; émission 125 mA à 20 dBm |
| Autonomie | Jusqu'à 5 ans selon configuration (constructeur) |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance
- Alimentation
- Pile ou batterie intégrée, Solaire
- Type de montage
- Mural
- Usage
- GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants
- Indice de protection
- IP50 à IP54
- Plage de mesure
- Distance : 0,1 à 25 m
- Précision
- Distance : ±6 cm (0,1 à 6 m), ±1 % (6 à 25 m)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- LiDAR ToF, VCSEL 850 nm
- Angle de champ
- 3°
- Nettoyage
- Balai automatique intégré
- Câble de sonde
- 1,2 m
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Les versions LoRaWAN sont livrées avec le capteur et sa sonde LiDAR raccordée ; les versions cellulaires ajoutent une antenne externe. Colis LDS25-LB : 195 x 125 x 55 mm, environ 400 g. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions cellulaires GE.
Documentation
Questions fréquentes
À quoi sert la fonction autonettoyante du LDS25 ?
Un balai en silicone entraîné par le capteur essuie la fenêtre optique pour retirer la poussière. Par défaut il passe une fois toutes les 24 heures ; il peut aussi être déclenché avant chaque mesure, ce qui use plus vite la lame. C'est l'atout du LDS25 dans les silos et les locaux poussiéreux.
Le LDS25 peut-il mesurer le niveau d'un liquide ?
Le LiDAR mesure la distance à une surface qui renvoie la lumière ; une eau claire ou une surface très sombre réduit la portée (12 m à 10 % de réflectivité). Pour une cuve d'eau ou un milieu chargé en vapeur et en condensation, un capteur radar 80 GHz comme le Dragino MR-03 est généralement plus adapté.
Quelle différence avec le LDS12 ou le LDS40 ?
Le LDS25 couvre 25 m et se distingue par son balai de nettoyage intégré. Le LDS12 limite la portée à 12 m pour les petits volumes ; le LDS40 vise les distances plus longues. Réseaux et alimentations suivent la même logique de références.
Le capteur supporte-t-il une pose extérieure ?
La sonde est indicée IP5X et fonctionne de -20 à +60 °C : elle doit être protégée de la pluie directe et du gel sévère. Le boîtier électronique fonctionne de -40 à +85 °C, et la version solaire (LS, NS, CS, KS) évite tout changement de pile en extérieur.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour le LDS25
Précisez le nombre de points de mesure, le réseau visé et le contexte d'installation : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

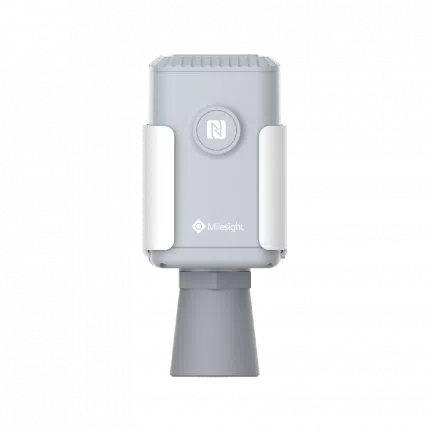

Milesight EM500-UDL - Capteur de niveau à ultrasons LoRaWAN IP67
- LoRaWAN
- Niveau / distance
- Pile ou batterie intégrée
Dragino DDS04 - Capteur de distance à ultrasons 4 voies LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M

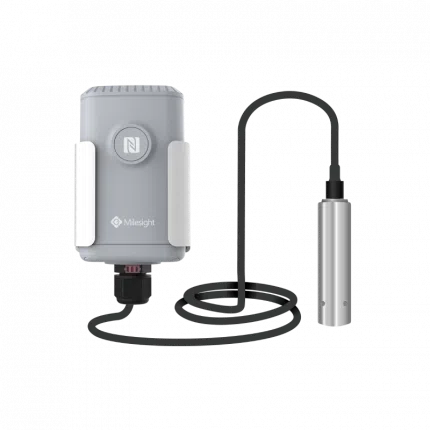

Milesight EM500-SWL - Capteur de niveau d'eau submersible LoRaWAN
- LoRaWAN
- Niveau / distance
- Pile ou batterie intégrée
Dragino DDS20 - Capteur de niveau à ultrasons à travers paroi, LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Autres produits Dragino
Toute la gamme DraginoDragino CS01 - Capteur de courant 4 voies LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M

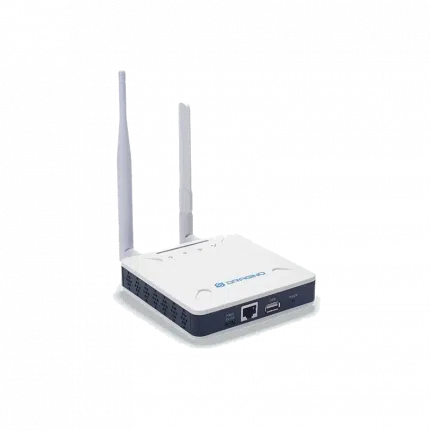

Dragino LPS8v2 - Passerelle LoRaWAN intérieure avec serveur réseau intégré
