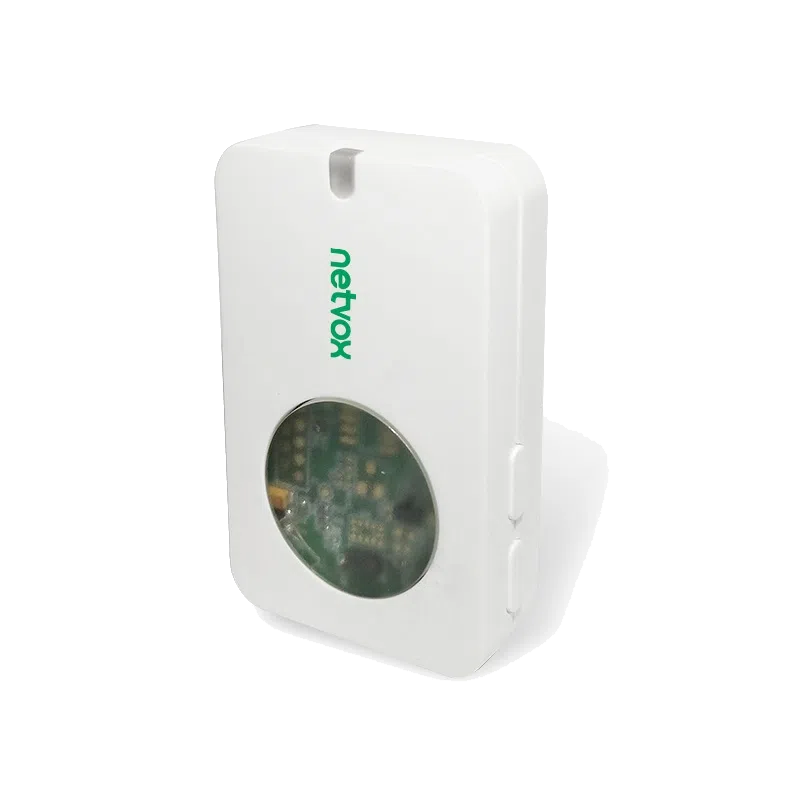

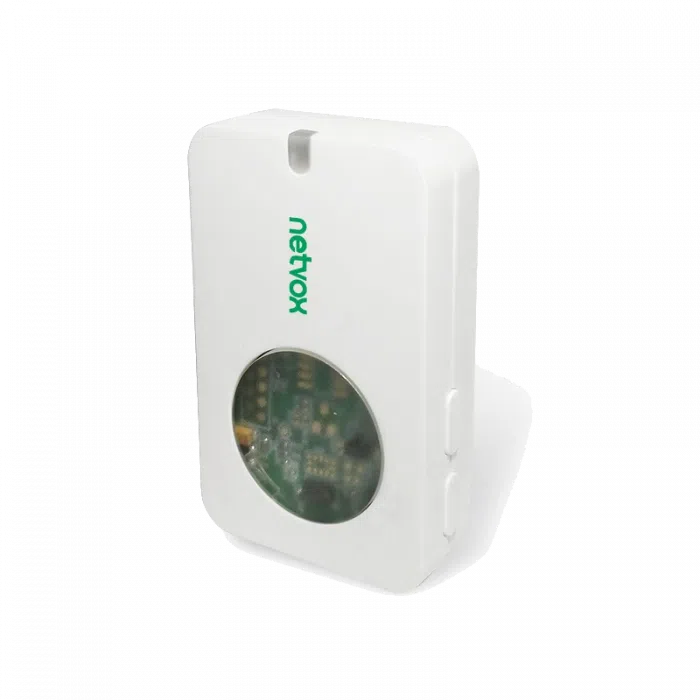

Réf. R311LANetvox R311LA - Capteur de proximité infrarouge LoRaWAN sur pile
- Capteur de proximité infrarouge : présence ou absence d'un objet à environ 5 cm
- Seuil de présence réglable à distance, valeur brute de mesure transmise
- LoRaWAN Classe A, portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V en parallèle, veille 12 µA
- Boîtier de 57 x 35 x 15,2 mm et 48,9 g, pose adhésive 3M
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Niveau / distance |
| Usage | GTB / intégration BMS |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Adhésif, Mural |
| Plage de mesure | Distance de détection : environ 5 cm |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Capteur de proximité infrarouge |
| Seuil de présence | OnDistanceThreshold, 2 500 par défaut (valeur brute sans unité) |
| Piles | 2 x CR2450 3 V en parallèle (620 mAh chacune) |
| Dimensions | 57 x 35 x 15,2 mm |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R311LA est un capteur de proximité LoRaWAN à infrarouge (infrared proximity sensor) qui détecte la présence d'un objet à environ 5 cm devant lui. Il compare la valeur brute de son capteur à un seuil réglable et transmet l'état présent ou absent sur le réseau LoRaWAN, avec la mesure brute pour affiner le réglage.
Petit, sur pile et collé en quelques secondes, il sert aux services généraux, aux prestataires de propreté et aux exploitants qui veulent savoir à distance si un consommable est encore en place. Netvox le destine en particulier aux distributeurs de papier des sanitaires : les tournées de réapprovisionnement se font sur alerte et non plus à l'aveugle. Il complète la famille des capteurs de niveau et de distance.
Points forts du R311LA
- Capteur de proximité infrarouge, distance de détection effective d'environ 5 cm
- État présent (1) ou absent (0) et valeur brute du signal (RawSenseData) dans chaque trame
- Seuil OnDistanceThreshold réglable à distance, 2 500 par défaut
- Étalonnage global par commande (multiplicateur, diviseur, décalage) sur le FPort 14
- LoRaWAN Classe A, module Semtech SX1276, portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V en parallèle (620 mAh chacune), veille 12 µA, alerte pile faible à 2,4 V
- Rapport et mesure par défaut toutes les 3 600 s, intervalles réglables de 1 à 65 535 s
- Boîtier de 57 x 35 x 15,2 mm et 48,9 g, fonctionnement de -20 à +55 °C
Applications en bâtiment et sur site technique
- Sanitaires tertiaires et établissements recevant du public : présence de papier dans les distributeurs, pour des tournées de propreté à la demande.
- Santé et enseignement : suivi des consommables dans les blocs sanitaires d'hôpitaux, d'EHPAD, de lycées ou d'universités.
- Logistique et ateliers : présence d'un bac, d'une pièce ou d'un consommable sur un poste, sans câblage.
- Locaux techniques : vérification qu'un capot, un panneau ou un élément amovible est bien en place.
Intégration et compatibilité
Le R311LA est un équipement LoRaWAN Classe A. Il s'enregistre sur tout serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark, serveur intégré à une passerelle) via les passerelles LoRaWAN du site. Netvox le déclare compatible avec Actility/ThingPark, The Things Network et MyDevices/Cayenne.
Les trames montantes arrivent sur le FPort 6 (tension de pile, état, valeur brute). Les intervalles de rapport et le seuil de présence se configurent sur le FPort 7, l'étalonnage global sur le FPort 14. Le décodeur officiel est publié dans le référentiel The Things Network. Une fois décodées, les données remontent en MQTT ou HTTP vers une GTB, une application de gestion de la propreté ou un tableau de bord d'exploitation.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Détection de présence d'objet par proximité infrarouge |
| Distance de détection | Environ 5 cm, variable selon l'objet (réponse non linéaire) |
| Données transmises | État présent ou absent, valeur brute du signal, tension de pile |
| Seuil par défaut | OnDistanceThreshold = 2 500 (valeur brute) |
| Alimentation | 2 piles bouton CR2450 3 V (620 mAh chacune) |
| Tension de fonctionnement | 2,4 à 3,0 V DC |
| Courant de veille | 12 µA sous 3 V |
| Courant d'émission max | 120 mA sous 3 V |
| Courant de réception max | 11 mA sous 3 V |
| Seuil de pile faible | 2,4 V |
| Protocole radio | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Module radio | Semtech SX1276 |
| Bande de fréquences | EU863-870 (version EU868), autres plans régionaux en configuration usine |
| Puissance d'émission | 16 dBm en EU868 |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s) |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Modulation | LoRa ou FSK |
| Antenne | Intégrée |
| Dimensions | 57 x 35 x 15,2 mm |
| Poids | 48,9 g |
| Température de fonctionnement | -20 à +55 °C |
| Humidité ambiante | Moins de 90 % HR, sans condensation |
| Température de stockage | -40 à +85 °C |
| Fixation | Adhésif 3M sur surface lisse |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Niveau / distance
- Usage
- GTB / intégration BMS
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Mural, Adhésif
- Plage de mesure
- Distance de détection : environ 5 cm
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Capteur de proximité infrarouge
- Seuil de présence
- OnDistanceThreshold, 2 500 par défaut (valeur brute sans unité)
- Piles
- 2 x CR2450 3 V en parallèle (620 mAh chacune)
- Dimensions
- 57 x 35 x 15,2 mm
Documentation
Questions fréquentes
Le R311LA mesure-t-il une distance en centimètres ?
Non. Il transmet un état (objet présent ou absent) et une valeur brute du signal infrarouge, sans unité. Plus l'objet est proche, plus la valeur est élevée. La distance de détection effective est d'environ 5 cm et varie selon la matière et la couleur de l'objet.
Comment régler le seuil de détection ?
Fixez le capteur à son emplacement définitif, relevez la valeur brute sans objet, puis avec l'objet en place. Réglez le seuil OnDistanceThreshold entre ces deux valeurs, idéalement au milieu, par commande descendante sur le FPort 7. La valeur d'usine est de 2 500.
À quoi sert-il concrètement ?
Netvox le présente pour surveiller la présence de papier dans les distributeurs de sanitaires : l'équipe de propreté est prévenue quand un rouleau est épuisé. Le même principe s'applique à toute présence d'objet à très courte distance : bac, consommable, pièce sur un poste ou capot en place.
Quelle différence avec le Netvox R315LA ?
Le R311LA est un capteur simple de proximité infrarouge à environ 5 cm, dans le petit boîtier de la série R311. Le R315LA est un capteur de distance à temps de vol (ToF) qui mesure une distance réelle de 0 à 62 cm. Pour vérifier la présence d'un objet tout proche, le R311LA suffit.
Quelle autonomie attendre ?
Elle dépend de l'intervalle de mesure (MinTime, 3 600 s par défaut) et du nombre de changements d'état. Avec un courant de veille de 12 µA et deux piles CR2450 de 620 mAh en parallèle, l'estimation se fait avec le calculateur en ligne de Netvox.
