Dragino MDS120 - Capteur de distance radar 60 GHz LoRaWAN et NB-IoT, 12 m
- Radar 60 GHz : distance de 0,15 à 12 m, précision ±(2 cm + 0,3 %)
- Faisceau étroit 25° x 23°, fiable malgré condensation et poussière
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Fonctionnement de -40 à +85 °C, configuration Bluetooth et OTA
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Type de montage | Mural |
| Plage de mesure | Distance : 0,15 à 12 m |
| Précision | Distance : ±(2 cm + 0,3 % de la mesure) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Radar FMCW 60 GHz |
| Angle de champ | 25° horizontal, 23° vertical |
| Résolution | 1 cm |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino MDS120 est un capteur de distance radar LoRaWAN à 60 GHz qui mesure sans contact la distance jusqu'à une surface ou un objet, de 15 cm à 12 m, avec une précision centimétrique. Son radar FMCW reste fiable là où les ultrasons et le LiDAR souffrent : condensation, vapeur, poussière ou gouttes d'eau sur la face du capteur. Il est proposé en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
C'est l'outil des services techniques qui veulent suivre un niveau de liquide sans sonde immergée : cuve de fioul ou d'eau, bâche de pompage, poste de relevage, regard d'assainissement. Le faisceau étroit limite les échos parasites sur les parois.
Points forts du MDS120
- Radar FMCW 60 GHz, plage de 15 à 1 200 cm
- Précision ±(2 cm + 0,3 % de la mesure), résolution 1 cm
- Faisceau étroit de 25° à l'horizontale et 23° à la verticale
- Réglages de portée maximale, de précision et de vitesse d'échantillonnage (firmware v1.3 et plus)
- Entrée pour sonde de température DS18B20 externe (versions LoRaWAN)
- Historique embarqué en LoRaWAN, renvoyé automatiquement au retour du réseau
- Pile Li-SOCl2 8 500 ou 19 000 mAh, jusqu'à 5 ans d'autonomie annoncée, ou alimentation solaire
Applications en bâtiment et sur site technique
- Cuves techniques : niveau de fioul, d'eau de pluie ou d'eau incendie, avec anticipation des livraisons et alertes de niveau bas.
- Postes de relevage et bâches : surveillance du niveau pour prévenir un débordement, même en atmosphère humide.
- Assainissement et ouvrages enterrés : niveau en regard ou en canal, sans pièce immergée à entretenir.
- Collectivités et campus : taux de remplissage des conteneurs à déchets pour optimiser les tournées.
Intégration et compatibilité
En LoRaWAN, le MDS120 rejoint le réseau en OTAA classe A avec les clés fournies, puis émet toutes les 20 minutes par défaut. Il fonctionne avec tout serveur réseau standard (The Things Stack, ChirpStack, Loriot) et Dragino publie son décodeur sur GitHub. La fonction Datalog horodate et stocke les mesures pendant une coupure réseau. Les paramètres se règlent par Bluetooth 5.1, par commandes AT ou par downlink. La GTB récupère la distance via MQTT, une API HTTP ou une passerelle LoRaWAN vers BACnet ou Modbus.
Les versions NB-IoT, LTE-M et LTE Cat 1 se passent de passerelle : elles publient directement vers un broker ou une plateforme (ThingsBoard, ThingSpeak, Datacake, Node-RED, ThingsEye) en MQTT, MQTTs, TCP ou UDP, et en CoAP sur les versions NB et CB. Les références 1T arrivent avec une carte SIM 1NCE (10 ans, 500 Mo) préconfigurée vers ThingsEye ; les versions CB et CS peuvent ajouter leur position GNSS dans la trame, utile pour un parc de capteurs dispersés.
Comparez avec les autres capteurs de niveau et de distance, choisissez une des passerelles LoRaWAN compatibles ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau, une source d'énergie et, en cellulaire, une option carte SIM (GE sans SIM, 1T avec SIM 1NCE).
| Référence | Différence | Usage conseillé |
|---|---|---|

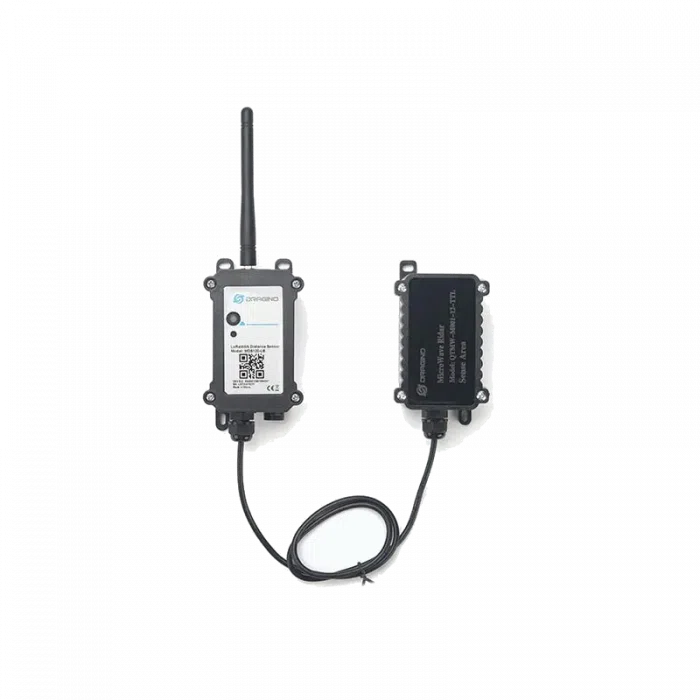

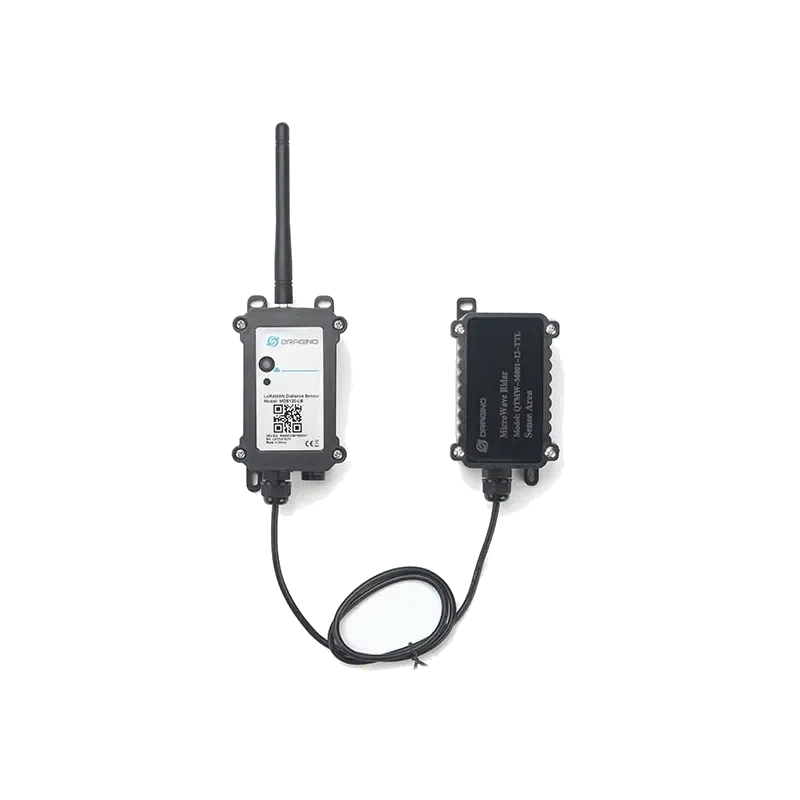

| MDS120-LB, -LB2 | LoRaWAN, pile Li-SOCl2 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

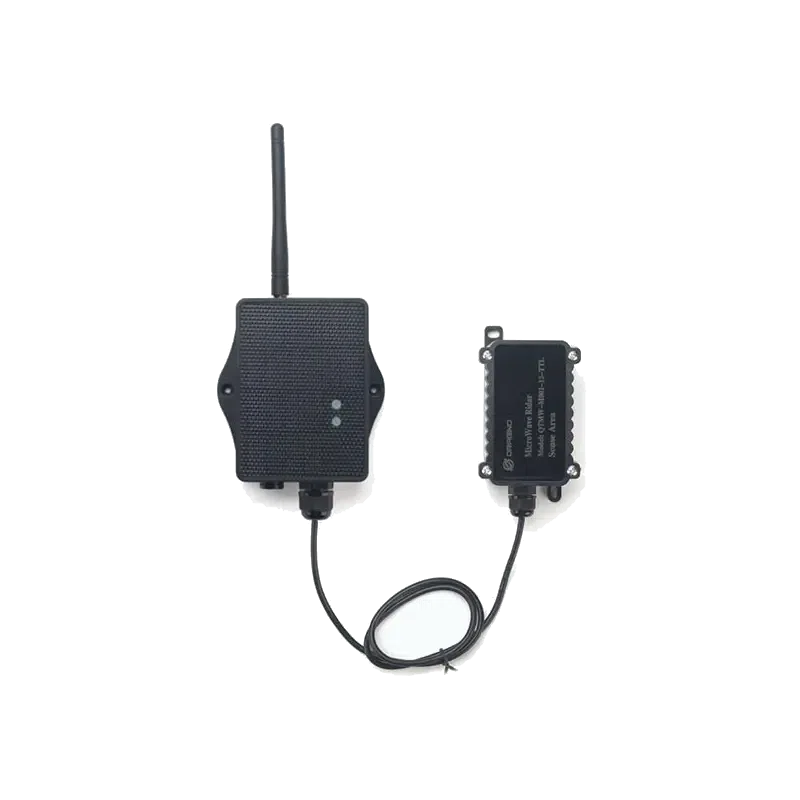

| MDS120-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans changement de pile |
| MDS120-NB, -NB2, -NS (GE ou 1T) | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé couvert en NB-IoT |
| MDS120-CB, -CB2, -CS (GE ou 1T) | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| MDS120-KN (GE ou 1T) | LTE Cat 1, batterie rechargeable 1 000 mAh (socle de charge) | Zone sans NB-IoT ni LTE-M |
| MDS120-KS (GE ou 1T) | LTE Cat 1, solaire et batterie Li-ion 3 000 mAh | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie | Radar micro-ondes FMCW 60 GHz |
| Plage de mesure | 15 à 1 200 cm |
| Précision | ±(2 cm + 0,3 % de la valeur mesurée) |
| Résolution | 1 cm |
| Angle de mesure | 25° horizontal, 23° vertical |
| Température de fonctionnement | -40 à +85 °C |
| Tension d'alimentation | 2,5 à 3,6 V (LoRaWAN), 2,6 à 3,6 V (cellulaire) |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, EU868 (bande 862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS en option dans la trame |
| LTE Cat 1 (KN, KS) | Module EG800, bandes européennes B1, B3, B5, B7, B8, B20 et B28 |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP (NB et CB) ; MQTT, MQTTs, TCP, UDP (KN, KS) |
| Carte SIM | Emplacement nano-SIM ; suffixe GE sans SIM, 1T avec SIM 1NCE 10 ans 500 Mo |
| Alimentation | Pile Li-SOCl2 8 500 mAh (LB, NB, CB) ou 19 000 mAh (LB2, NB2, CB2) ; panneau solaire et Li-ion 3 000 mAh (LS, NS, CS, KS) ; Li-ion 1 000 mAh rechargeable (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans en LoRaWAN selon configuration (constructeur) |
| Intervalle d'émission LoRaWAN | 20 minutes par défaut, réglable |
| Dimensions et poids (CB) | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Type de montage
- Mural
- Plage de mesure
- Distance : 0,15 à 12 m
- Précision
- Distance : ±(2 cm + 0,3 % de la mesure)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Radar FMCW 60 GHz
- Angle de champ
- 25° horizontal, 23° vertical
- Résolution
- 1 cm
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Les versions LoRaWAN sont livrées avec le capteur seul ; les versions cellulaires ajoutent une antenne externe. Une sonde DS18B20 peut être raccordée pour ajouter une mesure de température. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Quelle précision attendre du MDS120 ?
Dragino indique ±(2 cm + 0,3 % de la valeur mesurée) avec une résolution de 1 cm. À 5 m, l'écart maximal reste donc autour de 3,5 cm. Depuis le firmware v1.3, un niveau de précision de 10, 5 ou 2 mm peut être choisi ; le réglage 2 mm limite la portée à 2,5 m.
Le MDS120 peut-il mesurer le niveau d'eau d'une cuve fermée ?
Oui. Le radar 60 GHz mesure la distance jusqu'à la surface du liquide et reste fiable avec de la condensation sur la face du capteur. Le faisceau de 25° x 23° doit viser la surface sans toucher les parois ni les échelles de la cuve.
Quelle différence avec le MDS200 ?
Le MDS200 fonctionne à 24 GHz, porte à 20 m et détecte deux cibles, avec une précision de ±10 cm. Le MDS120 porte à 12 m mais offre une précision centimétrique et un faisceau plus étroit, mieux adapté aux cuves et aux regards.
Faut-il une passerelle ?
Pour les versions LB, LB2 et LS, oui : une passerelle LoRaWAN et un serveur réseau sont nécessaires. Les versions NB, CB, KN et KS émettent directement sur le réseau cellulaire de l'opérateur, avec une carte SIM fournie (1T) ou à ajouter (GE).
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le MDS120
Décrivez la cuve ou l'ouvrage à instrumenter et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
