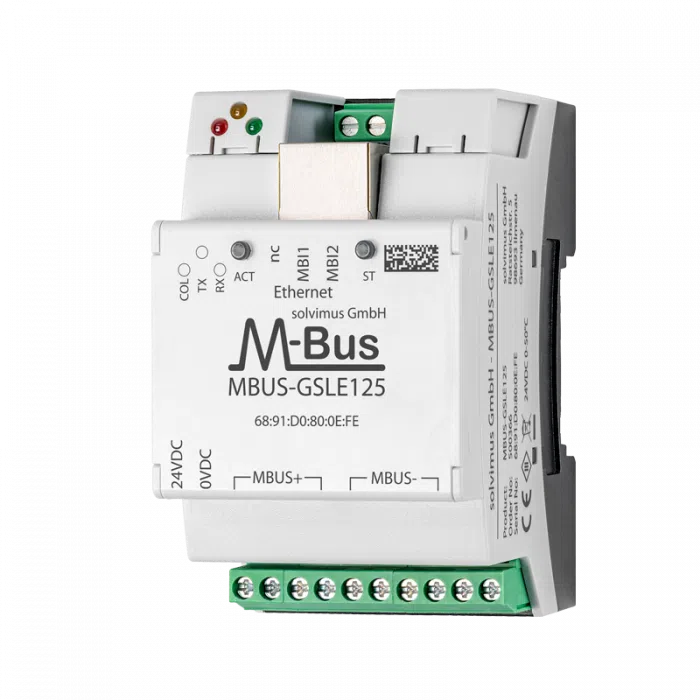

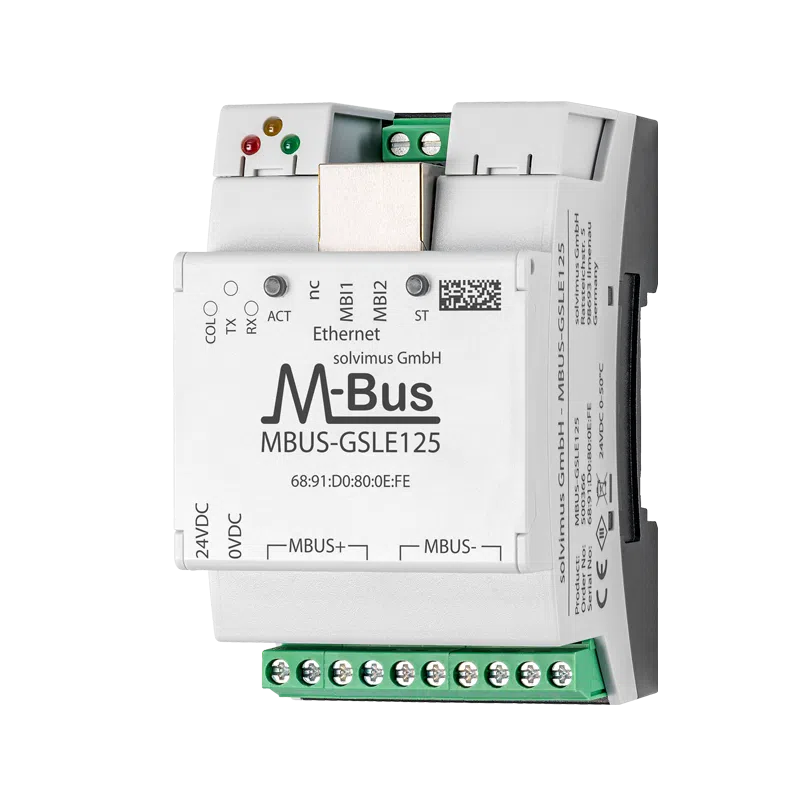

Solvimus MBUS-GSLE - Passerelle M-Bus second maître avec interface esclave
- Second maître M-Bus 125, 250 ou 500 charges unitaires selon la version
- Interface esclave M-Bus (2 charges) isolée 1 kV du maître
- Ethernet 10/100 : MQTT, FTP, SMTP, TLS ; Modbus TCP ou BACnet/IP sous licence
- Alimentation 12 à 36 V DC, 2 W au repos, 40 W max. sur la version 500
- Rail DIN 3 modules, 54 x 90 x 60 mm, IP30
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus |
| Protocoles IP et intégration | BACnet/IP, E-mail (SMTP), Modbus TCP, MQTT |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN |
| Compatibilité | Installations M-Bus EN 13757-2/-3/-7 existantes, maîtres M-Bus tiers, GTB Modbus TCP ou BACnet |
| Autonomie | Sans objet (alimenté) |
| Variante | 125, 250 ou 500 charges unitaires ; licence Modbus TCP ou BACnet/IP en option |
| Connecteur | RJ45, borniers à vis |
| Isolation maître / esclave | 1 kV |
| Consommation côté esclave | Env. 3 mA, soit 2 charges unitaires |
| Charges M-Bus | 125 charges, 250 charges, 500 charges |
| Licence protocole | Sans licence, Modbus TCP, BACnet/IP |
- Aucune (filaire)
- Ethernet
- M-Bus
- Modbus TCP
- BACnet/IP
- MQTT
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle M-Bus second maître Solvimus MBUS-GSLE récupère les données d'une installation M-Bus déjà exploitée par un autre système, sans la perturber. Elle s'insère entre le maître existant et les compteurs : elle pilote elle-même le bus côté compteurs et présente une interface esclave M-Bus au maître d'origine, qui continue à relever ses compteurs comme avant.
C'est l'outil des intégrateurs GTB et des exploitants confrontés à un parc de comptage déjà relevé par un prestataire de facturation ou un ancien automate. Les index deviennent disponibles pour la GTB ou la plateforme énergétique, par Ethernet, MQTT ou fichiers, et en Modbus TCP ou BACnet/IP avec la licence correspondante.
Points forts du MBUS-GSLE
- Maître M-Bus EN 13757-2/-3/-7 : 125 (500366), 250 (500371) ou 500 (500372) charges unitaires
- Interface esclave M-Bus consommant env. 3 mA (2 charges), adressage primaire et secondaire, mode transparent
- Isolation galvanique de 1 kV entre le côté maître et le côté esclave
- Ethernet 10/100 : envoi TCP, TLS, MQTT, FTP ou SMTP, export CSV, XML, JSON
- Serveur Modbus TCP ou BACnet/IP et BACnet/SC par licence logicielle
- 10 rapports indépendants et intervalles de relevé différenciés par compteur
- Alimentation 12 à 36 V DC, 2 W au repos, rail DIN 3 modules de 150 g
Applications en bâtiment et sur site technique
- Logement collectif : accès aux compteurs de chaleur et d'eau relevés par un prestataire de répartition, pour alimenter la GTB du bailleur.
- Tertiaire existant : récupération des compteurs d'un ancien système de relève pour le décret tertiaire, sans remplacer l'installation.
- Réseaux de chaleur : double exploitation des compteurs d'une sous-station, par l'opérateur et par le gestionnaire du bâtiment.
- Santé, enseignement et collectivités : migration progressive d'une supervision ancienne vers une GTB BACnet, en conservant l'ancien maître pendant la transition.
Intégration et compatibilité
Le MBUS-GSLE devient le maître du bus côté compteurs ; le maître existant se raccorde sur son interface esclave et continue de lire les mêmes compteurs grâce au mode transparent. Les deux systèmes disposent ainsi des données, sans conflit de communication sur le bus.
- Côté compteurs : M-Bus filaire tous fabricants conformes EN 13757, compteurs Modbus TCP via Ethernet
- Côté maître existant : interface esclave M-Bus, adressage primaire et secondaire
- Côté serveur : TCP, TLS, MQTT, FTP, SMTP, stockage local, scripts utilisateur, codes OBIS
- Côté GTB : serveur Modbus TCP (variantes -MOD) ou BACnet/IP et BACnet/SC (variantes -BAC) sous licence
- Configuration : navigateur en HTTPS ou SSH, Netdiscover, client OpenVPN intégré, journalisation étendue
Pour un bus neuf ou dédié, comparez avec les autres passerelles et concentrateurs M-Bus et nos passerelles BACnet, ou découvrez toute la gamme Solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500366 | MBUS-GSLE125 : 125 charges unitaires | Petite installation existante |
| 500371 | MBUS-GSLE250 : 250 charges unitaires | Immeuble ou bâtiment tertiaire |
| 500372 | MBUS-GSLE500 : 500 charges unitaires | Grand ensemble ou réseau étendu |
| Suffixe -MOD | Licence serveur Modbus TCP activée | Lecture directe par GTB ou automate Modbus |
| Suffixe -BAC | Licence serveur BACnet/IP ou BACnet/SC activée | Intégration dans une GTB BACnet |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Concentrateur de données second maître dans une installation M-Bus existante |
| M-Bus maître | EN 13757-2/-3/-7, 125, 250 ou 500 charges unitaires, 9 600 bit/s max., borniers à vis, mode transparent |
| M-Bus esclave | EN 13757-2/-3/-7, env. 3 mA (2 charges unitaires), borniers à vis, adressage primaire et secondaire |
| Isolation | 1 kV entre maître et esclave M-Bus |
| Modbus | Relevé de compteurs Modbus TCP (CEI 61158) via Ethernet |
| Ethernet | IEEE 802.3, 10/100-Base-TX, RJ45 avec LED, Auto-MDIX |
| Transmission | TCP, TLS, SMTP, FTP, MQTT, fichier local, scripts ; serveur Modbus TCP ou BACnet/IP et BACnet/SC sous licence |
| Formats | CSV, XML (plusieurs variantes), JSON, formats personnalisés par XSLT |
| Processeur | ARM9 454 MHz, 128 Mo RAM, 4 Go eMMC, Linux, horloge sauvegardée 7 jours |
| Voyants | 2 LED d'état, 3 LED émission, réception et collision ou surcharge côté maître |
| Alimentation | 12 à 36 V DC, borniers à vis, 2 W au repos, 40 W max. (version 500), courant d'appel env. 4 A |
| Dimensions | 54 x 90 x 60 mm, 3 modules |
| Poids | 150 g |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; stockage -20 à 70 °C ; 0 à 95 % HR sans condensation |
| Protection | IP30 (CEI 60529), classe de protection III, protection contre les surtensions transitoires |
| Conformité | Directives CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, M-Bus
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, E-mail (SMTP)
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN
- Compatibilité
- Installations M-Bus EN 13757-2/-3/-7 existantes, maîtres M-Bus tiers, GTB Modbus TCP ou BACnet
- Autonomie
- Sans objet (alimenté)
- Variante
- 125, 250 ou 500 charges unitaires ; licence Modbus TCP ou BACnet/IP en option
- Connecteur
- RJ45, borniers à vis
- Isolation maître / esclave
- 1 kV
- Consommation côté esclave
- Env. 3 mA, soit 2 charges unitaires
- Charges M-Bus
- 125 charges, 250 charges, 500 charges
- Licence protocole
- Sans licence, Modbus TCP, BACnet/IP
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé. Prévoyez une alimentation 24 V DC sur rail DIN. Pour une installation sans maître existant, le MUC500 M est plus adapté ; pour étendre le bus, ajoutez un répéteur MBUS-REP.
Documentation
Questions fréquentes
Le maître existant continue-t-il à fonctionner ?
Oui. Il se raccorde sur l'interface esclave du MBUS-GSLE et interroge les compteurs comme auparavant, en mode transparent. Côté maître existant, le MBUS-GSLE ne consomme qu'environ 3 mA, soit 2 charges unitaires.
Quelle capacité choisir ?
Comptez les charges unitaires de tous les compteurs du bus, en général une par compteur. La version 125 couvre une petite installation, la 500 un grand ensemble. Gardez une marge pour les extensions futures.
Quelle différence avec le MUC500 M ?
Les deux pilotent un bus jusqu'à 500 charges. Le MBUS-GSLE ajoute une interface esclave isolée pour cohabiter avec un maître existant ; le MUC500 M est le maître unique d'un bus dédié.
Comment la GTB lit-elle les compteurs ?
Par export MQTT, FTP, SMTP ou TCP, ou directement en Modbus TCP ou BACnet/IP après activation de la licence correspondante (variantes -MOD et -BAC).
À propos de Solvimus
Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
Voir toute la gamme SolvimusDemander un devis pour le MBUS-GSLE
Décrivez l'installation existante, son maître actuel et le nombre de compteurs : nous vous répondons sous 24 h ouvrées avec un conseil sur le raccordement. Tarifs selon les quantités.
