MBS BACnet IO Module - Module d'entrées analogiques et TOR BACnet MS/TP
- BACnet MS/TP sur RS-485, maître ou esclave
- DI24 : 24 entrées TOR ; AI24 : 16 PT1000 et 8 voies 0-10 V
- Bus jusqu'à 1 200 m, jusqu'à 76 800 bit/s
- Alimentation 15 à 24 V DC ou AC, 1,5 à 4,5 W
- Rail DIN TS35, 0 à +45 °C, marquage CE
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | BACnet MS/TP, RS-485 |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée température (PT100, PT1000, thermocouple), Entrée TOR / contact sec |
| Grandeur mesurée | Température |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Routeur BACnet MBS UBR-01 Mk II |
| Variante | DI24 (24 entrées numériques) ou AI24 (16 PT1000 et 8 entrées 0-10 V) |
| Plage de mesure | Entrées analogiques : 0 à 10 V |
| Connecteur | Borniers à vis débrochables, 2,5 mm² maximum |
| Bus | BACnet MS/TP, RS-485, jusqu'à 76 800 bit/s, 1 200 m par segment |
| Température de fonctionnement | 0 à +45 °C |
| Version | DI24, 24 entrées TOR, AI24, 16 PT1000 et 8 voies 0-10 V |
- Aucune (filaire)
- RS-485
- BACnet MS/TP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

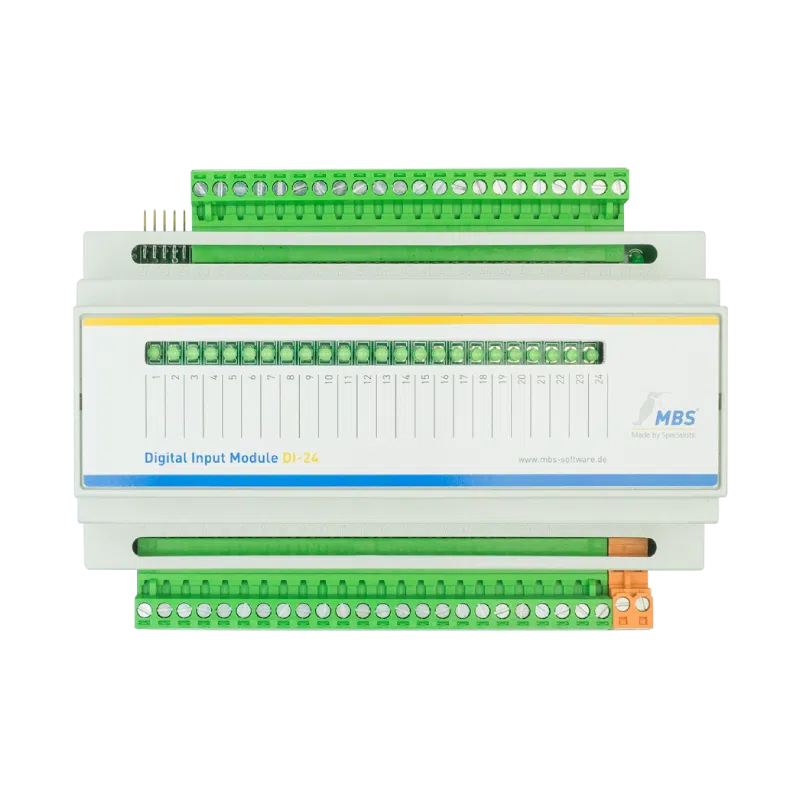

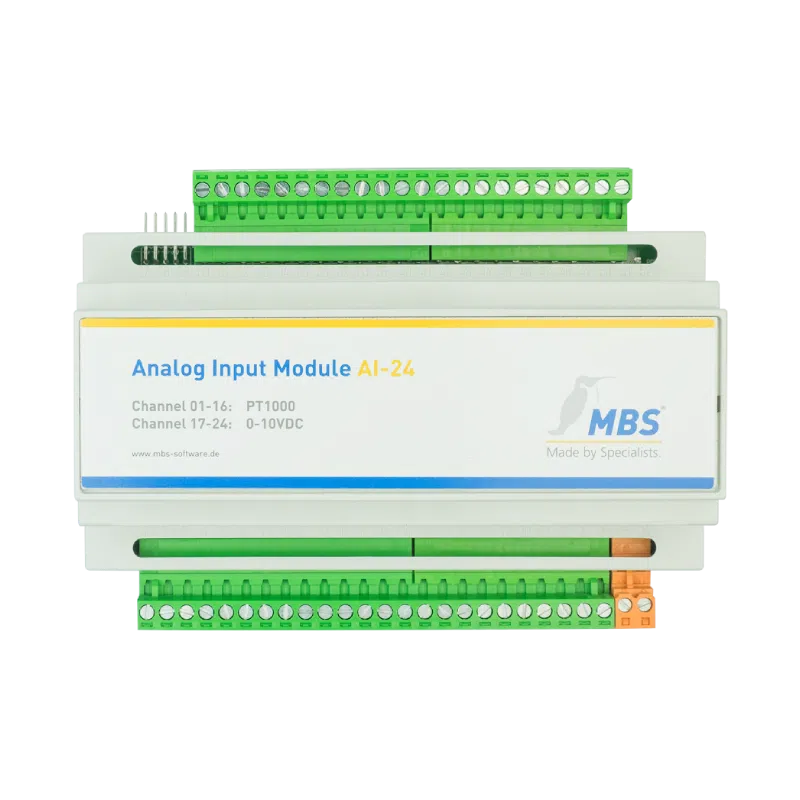

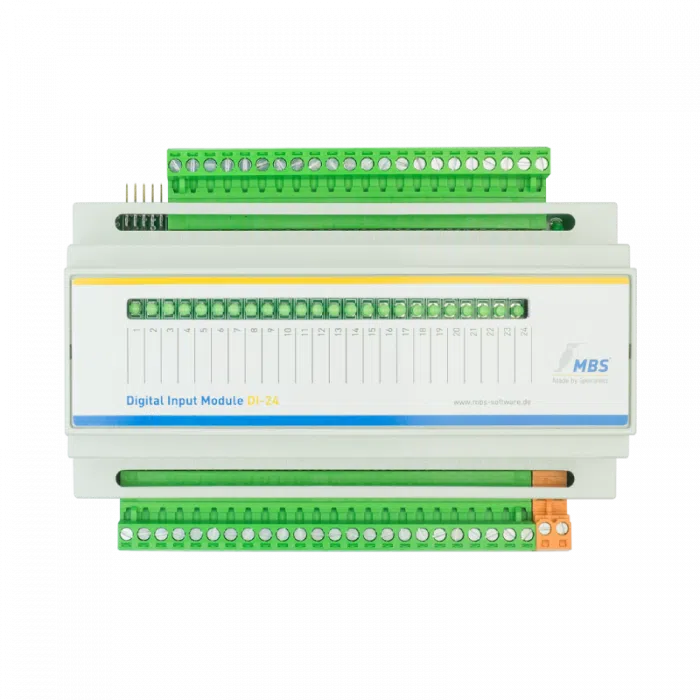

Le MBS BACnet IO Module est un module d'entrées BACnet MS/TP pour rail DIN qui publie directement des objets BACnet à partir de signaux analogiques ou tout-ou-rien (TOR). Il existe en deux versions : DI24 avec 24 entrées numériques, et AI24 avec 16 entrées de température PT1000 et 8 entrées 0-10 V.
Il s'adresse aux intégrateurs et bureaux d'études qui conçoivent une GTB 100 % BACnet et veulent éviter un automate ou une passerelle pour quelques dizaines de points. Le module communique en MS/TP (Master/Slave Token Passing) sur RS-485, jusqu'à 76 800 bit/s et 1 200 m par segment, et se relie au réseau IP par un routeur BACnet. Découvrez nos passerelles BACnet et la gamme MBS GmbH.
Points forts du BACnet IO Module
- Protocole BACnet MS/TP natif sur RS-485, mode maître ou esclave configurable
- Bus jusqu'à 1 200 m par segment, débit jusqu'à 76 800 bit/s
- DI24 : 24 entrées numériques avec une LED d'état par voie
- AI24 : 16 entrées PT1000 et 8 entrées 0-10 V
- Fichiers PICS et EDE fournis par le constructeur pour l'ingénierie BACnet
- Alimentation 15 à 24 V DC ou AC, consommation 1,5 W (AI24) ou 4,5 W (DI24)
- Résistance de terminaison 120 ohms intégrée, montage rail DIN TS35
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : remontée des états de marche et défauts des équipements CVC dans une GTB BACnet
- Santé : surveillance des températures de réseaux d'eau chaude avec des sondes PT1000
- Enseignement : collecte d'alarmes techniques et de contacts de position répartis dans plusieurs tableaux
- Datacenters et locaux techniques : intégration de contacts secs d'onduleurs, de climatiseurs et de détecteurs
- Rénovation de GTB : ajout de points BACnet sans programmer un nouvel automate
Intégration et compatibilité
Les entrées apparaissent comme des objets BACnet sur le réseau MS/TP. Le constructeur fournit les fichiers PICS (déclaration de conformité du protocole) et EDE (liste des objets) pour préparer l'ingénierie dans le superviseur. Le module se configure en maître MS/TP, qui participe au passage du jeton, ou en esclave.
MBS a conçu ces modules pour fonctionner avec son routeur BACnet UBR-01 Mk II, qui raccorde le segment MS/TP au réseau BACnet/IP de la GTB. Tout autre routeur MS/TP vers BACnet/IP conforme peut aussi être utilisé. Trois LED (alimentation, RxD, TxD) aident au diagnostic du bus pendant la mise en service.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| BAC-DI24 | 24 entrées numériques (TOR), LED par voie, 4,5 W (art. MBS 3-0003) | États de marche, défauts, contacts secs, alarmes techniques |
| BAC-AI24 | 16 entrées PT1000 et 8 entrées 0-10 V, 1,5 W (art. MBS 3-0001) | Températures de réseau et signaux de transmetteurs analogiques |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole | BACnet MS/TP sur RS-485 |
| Mode de fonctionnement | maître ou esclave configurable (MS/TP) |
| Débit | jusqu'à 76 800 bit/s |
| Longueur de bus | 1 200 m par segment |
| Port série | 1 port RS-485 |
| Entrées DI24 | 24 entrées numériques avec LED d'état par voie |
| Entrées AI24 | 16 entrées PT1000 et 8 entrées 0-10 V |
| Terminaison | Résistance 120 ohms intégrée |
| Alimentation | 15 à 24 V DC ou AC |
| Consommation | 1,5 W (AI24), 4,5 W (DI24) |
| Raccordement | Borniers à vis débrochables, 2,5 mm² maximum |
| Voyants | Alimentation (vert), RxD (jaune), TxD (rouge) |
| Dimensions (H x L x P) | 91 x 155 x 60 mm, support rail DIN inclus |
| Poids | Moins de 500 g |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR sans condensation |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, BACnet MS/TP
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 0-10 V, Entrée température (PT100, PT1000, thermocouple)
- Grandeur mesurée
- Température
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Routeur BACnet MBS UBR-01 Mk II
- Variante
- DI24 (24 entrées numériques) ou AI24 (16 PT1000 et 8 entrées 0-10 V)
- Plage de mesure
- Entrées analogiques : 0 à 10 V
- Connecteur
- Borniers à vis débrochables, 2,5 mm² maximum
- Bus
- BACnet MS/TP, RS-485, jusqu'à 76 800 bit/s, 1 200 m par segment
- Température de fonctionnement
- 0 à +45 °C
- Version
- DI24, 24 entrées TOR, AI24, 16 PT1000 et 8 voies 0-10 V
Contenu et accessoires compatibles
- Module livré avec son support rail DIN
- Routeur BACnet MS/TP vers BACnet/IP, par exemple MBS UBR-01 Mk II, pour rejoindre le réseau IP
- Sondes de température PT1000 pour la version AI24
- Alimentation 24 V DC rail DIN, voir nos alimentations rail DIN
Documentation
Questions fréquentes
Quelle différence entre le BAC-DI24 et le BAC-AI24 ?
Le BAC-DI24 dispose de 24 entrées numériques pour des contacts et états tout-ou-rien, avec une LED par voie. Le BAC-AI24 mesure des grandeurs analogiques : 16 sondes PT1000 et 8 signaux 0-10 V. Le boîtier, le bus BACnet MS/TP et l'alimentation sont identiques.
Comment raccorder le module au réseau BACnet/IP ?
Le module communique en BACnet MS/TP sur RS-485. Un routeur BACnet MS/TP vers BACnet/IP est nécessaire pour l'intégrer à une GTB sur IP. MBS a conçu le module pour fonctionner avec son routeur UBR-01 Mk II.
Quelle longueur de bus et quel débit sont possibles ?
Jusqu'à 1 200 m par segment RS-485, avec un débit jusqu'à 76 800 bit/s. La résistance de terminaison 120 ohms est intégrée au module.
Existe-t-il une version Modbus ?
Oui. Le MBS Modbus IO Module reprend les mêmes versions DI24 et AI24, mais en Modbus RTU esclave, à 9 600 bit/s maximum. Il convient lorsque le maître du bus est un automate ou une passerelle Modbus.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le BACnet IO Module
Indiquez-nous vos quantités, la version souhaitée (DI24 ou AI24) et le nombre de points à raccorder : un technicien vous répond sous 24 h ouvrées avec une offre adaptée et des tarifs dégressifs selon les volumes. Nous pouvons aussi vous aider à choisir la version la mieux dimensionnée pour votre projet.
