HWgroup DC Current Probe 1W-UNI - Capteur de courant DC à shunt 30 A ou 100 A
- Mesure du courant continu de 0 à 30 A ou de 0 à 100 A selon la version, dans les deux sens
- Shunt inséré dans le circuit, chute de tension de 60 mV à pleine charge, circuit jusqu'à 60 V DC
- Précision 2 %, résolution 0,1 A, bus 1-Wire UNI isolé galvaniquement
- Alimenté par le bus RJ11, deux ports RJ11 pour le chaînage
- Compatible Poseidon2, Ares, STE2 et Perseus
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Courant |
| Usage | Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Plage de mesure | 0 à 30 A DC ou 0 à 100 A DC |
| Précision | Courant : ±2 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI) |
| Calibre courant | 30 A DC (shunt 2 mΩ) ou 100 A DC (shunt 0,6 mΩ), chute de 60 mV à pleine charge |
| Connecteur | 2 × RJ11 (chaînage 1-Wire UNI) |
| Tension max du circuit | 60 V DC |
| Calibre | 30 A DC, 100 A DC |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

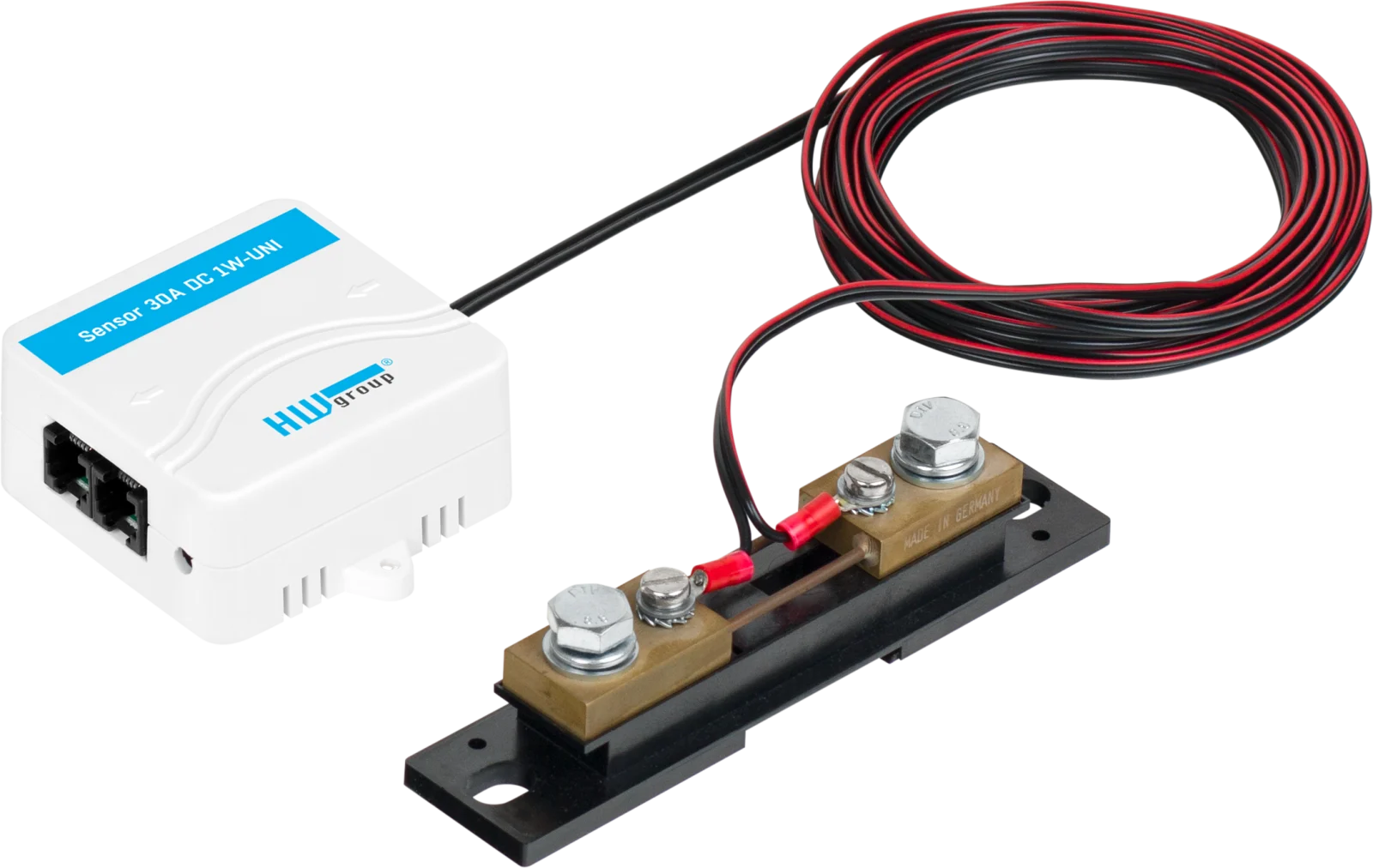

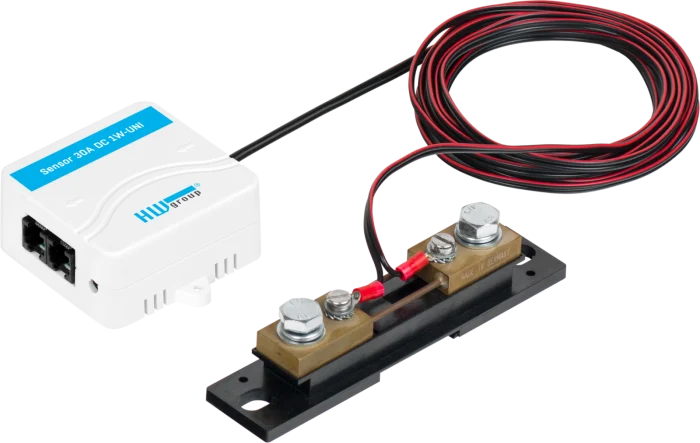

La HWgroup DC Current Probe 1W-UNI est un capteur de courant continu (DC) à shunt qui mesure jusqu'à 30 A ou 100 A selon la version. Le shunt s'insère dans le conducteur à surveiller, et un convertisseur transmet la valeur sur le bus 1-Wire UNI d'un boîtier de supervision HWgroup. La mesure est signée : elle indique aussi le sens de circulation du courant.
Elle vise les exploitants de sites télécoms, de salles serveurs et d'installations sur batteries qui veulent suivre une alimentation 12 V, 24 V ou -48 V DC à distance. Associée à un Poseidon2 ou un Ares, elle sert d'alerte précoce en cas de surcharge ou d'inversion du courant (passage de la charge à la décharge d'une batterie).
Points forts du DC Current Probe 1W-UNI
- Deux calibres : 0 à 30 A DC (shunt 2 mΩ) ou 0 à 100 A DC (shunt 0,6 mΩ)
- Chute de tension limitée à 60 mV à pleine charge
- Mesure dans les deux sens, valeur négative en cas de courant inverse
- Précision 2 %, résolution 0,1 A, étalonnage sur 8 points
- Isolation galvanique entre le circuit mesuré et le bus 1-Wire UNI
- Circuit mesuré jusqu'à 60 V DC
- Alimentation par le bus RJ11, consommation de 3 mA, deux RJ11 pour le chaînage
Applications en bâtiment et sur site technique
- Sites télécoms et stations de base (BTS) : suivi du courant d'entrée d'une baie alimentée en -48 V DC.
- Salle serveur et datacenter : contrôle du courant de charge et de décharge des batteries d'un onduleur (UPS) de forte capacité.
- Locaux techniques isolés : détection d'une surcharge sur une alimentation 12 V ou 24 V DC, avec alarme à distance.
- Ferroviaire et infrastructures : surveillance d'alimentations continues d'équipements de signalisation ou de communication, un usage cité par le constructeur.
Intégration et compatibilité
La sonde se branche en RJ11 sur un port 1-Wire UNI. Pour la version 30 A, HWgroup liste comme compatibles les Poseidon2 3268, 3468 et 4002, l'Ares 12 LTE, les STE2 R2 et STE2 LITE ainsi que les Perseus Monitoring 140 à 155, Perseus Energy 242 et 285 et Perseus Industrial 310 et 315. La fiche technique cite l'ensemble des Poseidon2 et des Ares.
Le boîtier hôte affiche la mesure dans son interface web, déclenche des alarmes e-mail ou SMS sur seuil et partage la valeur vers la GTB ou l'hyperviseur (SNMP, Modbus TCP ou XML selon le modèle). L'outil 1W-UNI USB calibrator et le logiciel HWg-UniCalibrator servent au réglage des capteurs 1-Wire UNI. Découvrez nos autres capteurs de courant et les boîtiers de supervision IP de la gamme HWgroup.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600677 | Calibre 0 à 30 A DC, shunt 2 mΩ | Baies télécoms, petites alimentations 12/24 V, batteries de faible capacité |

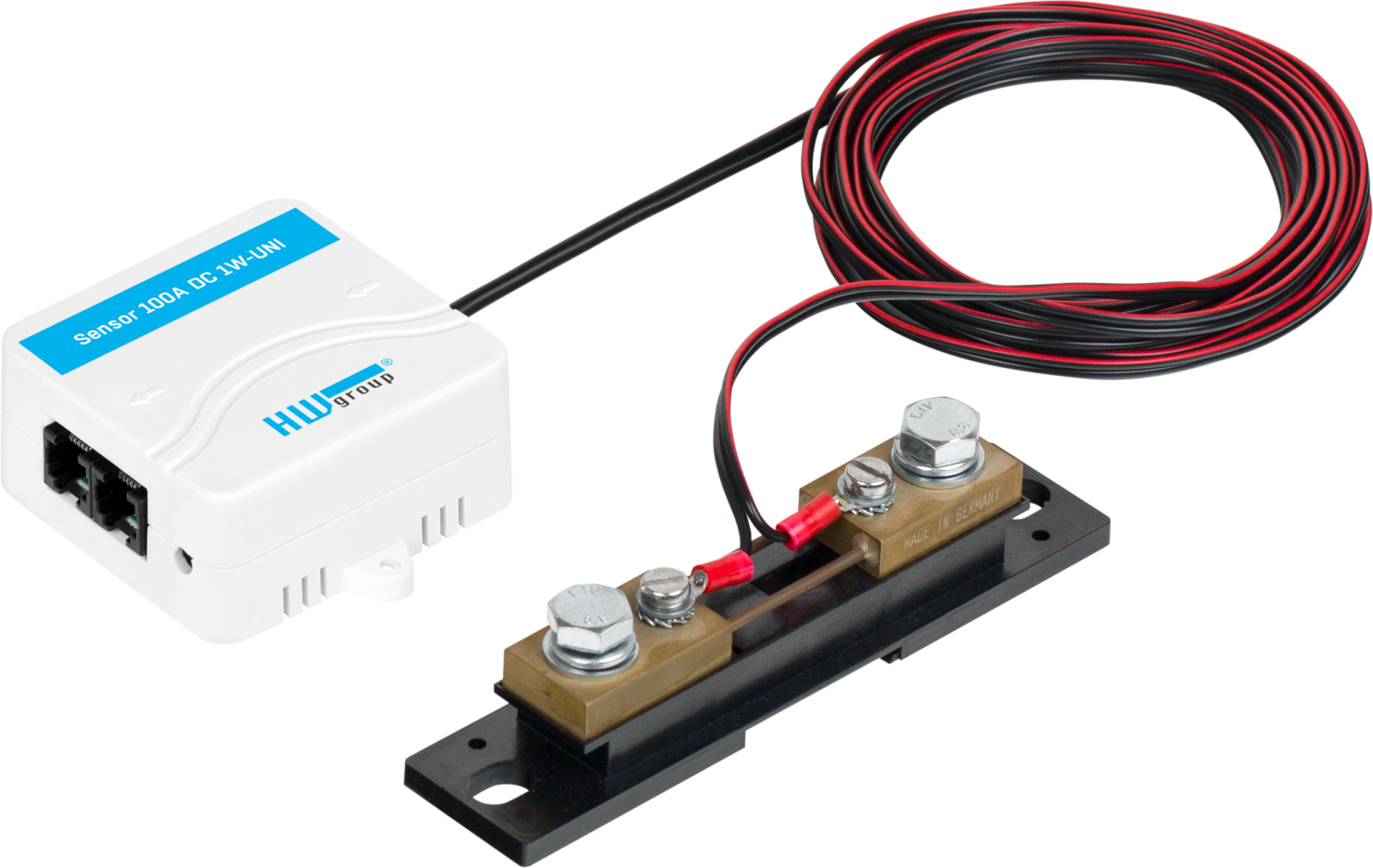

| 600678 | Calibre 0 à 100 A DC, shunt 0,6 mΩ | Onduleurs de forte capacité, parcs de batteries, alimentations -48 V chargées |
Caractéristiques techniques
| Grandeur mesurée | Courant continu, bidirectionnel (signe + ou -) |
| Plage de mesure | 0 à 30 A DC (600677) ou 0 à 100 A DC (600678) |
| Shunt | 2 mΩ (30 A) ou 0,6 mΩ (100 A), 60 mV à pleine charge |
| Précision | 2 % |
| Résolution | 0,1 A |
| Tension max du circuit mesuré | 60 V DC |
| Isolation | Bus 1-Wire UNI isolé galvaniquement du circuit mesuré |
| Liaison shunt / convertisseur | Câble bifilaire de 1 m, longueur fixe, éléments appariés |
| Interface | 1-Wire UNI, 2 × RJ11 pour le chaînage |
| Alimentation | 5 V par le bus RJ11, 3 mA, 2 capteurs maximum par port actif |
| Étalonnage | 8 points |
| Dimensions / poids du convertisseur | 79 × 68 × 30 mm, 66 g |
| Conditions de fonctionnement | 0 à 40 °C, 0 à 80 % HR, usage intérieur |
| Stockage | -10 à 60 °C, 0 à 80 % HR |
| Indice de protection | IP23 |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Courant
- Usage
- Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Plage de mesure
- 0 à 30 A DC ou 0 à 100 A DC
- Précision
- Courant : ±2 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI)
- Calibre courant
- 30 A DC (shunt 2 mΩ) ou 100 A DC (shunt 0,6 mΩ), chute de 60 mV à pleine charge
- Connecteur
- 2 × RJ11 (chaînage 1-Wire UNI)
- Tension max du circuit
- 60 V DC
- Calibre
- 30 A DC, 100 A DC
Contenu et accessoires compatibles
La livraison comprend le shunt de mesure, le convertisseur 1-Wire UNI et un manuel imprimé. Pour raccorder plusieurs sondes, on utilise le hub 1-Wire alimenté ou un répartiteur Poseidon T-Box, présentés dans nos sondes et capteurs filaires.
Documentation
Questions fréquentes
Quelle différence entre les versions 30 A et 100 A ?
Seul le shunt change. La version 30 A (600677) utilise un shunt de 2 mΩ, la version 100 A (600678) un shunt de 0,6 mΩ. Dans les deux cas, la chute de tension atteint 60 mV à pleine charge, la précision est de 2 % et la résolution de 0,1 A.
La sonde indique-t-elle le sens du courant ?
Oui. Le convertisseur affiche une valeur positive quand le courant circule de la borne + vers la borne -, et une valeur négative dans l'autre sens. Sur une batterie, on distingue ainsi la charge de la décharge.
Peut-on rallonger le câble entre le shunt et le convertisseur ?
Non. Le câble bifilaire de 1 m est fixe, et le shunt est apparié à son convertisseur pour garantir la précision. Les deux éléments ne sont pas interchangeables.
Combien de sondes peut-on brancher sur un même port ?
Un port 1-Wire UNI actif alimente au plus deux capteurs de ce type. Au-delà, HWgroup prévoit un hub 1-Wire alimenté pour renforcer l'alimentation du bus.
Peut-on mesurer un courant alternatif avec cette sonde ?
Non, elle est réservée au courant continu sur des circuits jusqu'à 60 V. Pour un départ alternatif monophasé, HWgroup propose la sonde AC Current Probe 1W-UNI 2 à tore ouvrant.
À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le DC Current Probe 1W-UNI
Indiquez le calibre souhaité, la tension du circuit et le boîtier HWgroup en place : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et la composition de votre projet.
