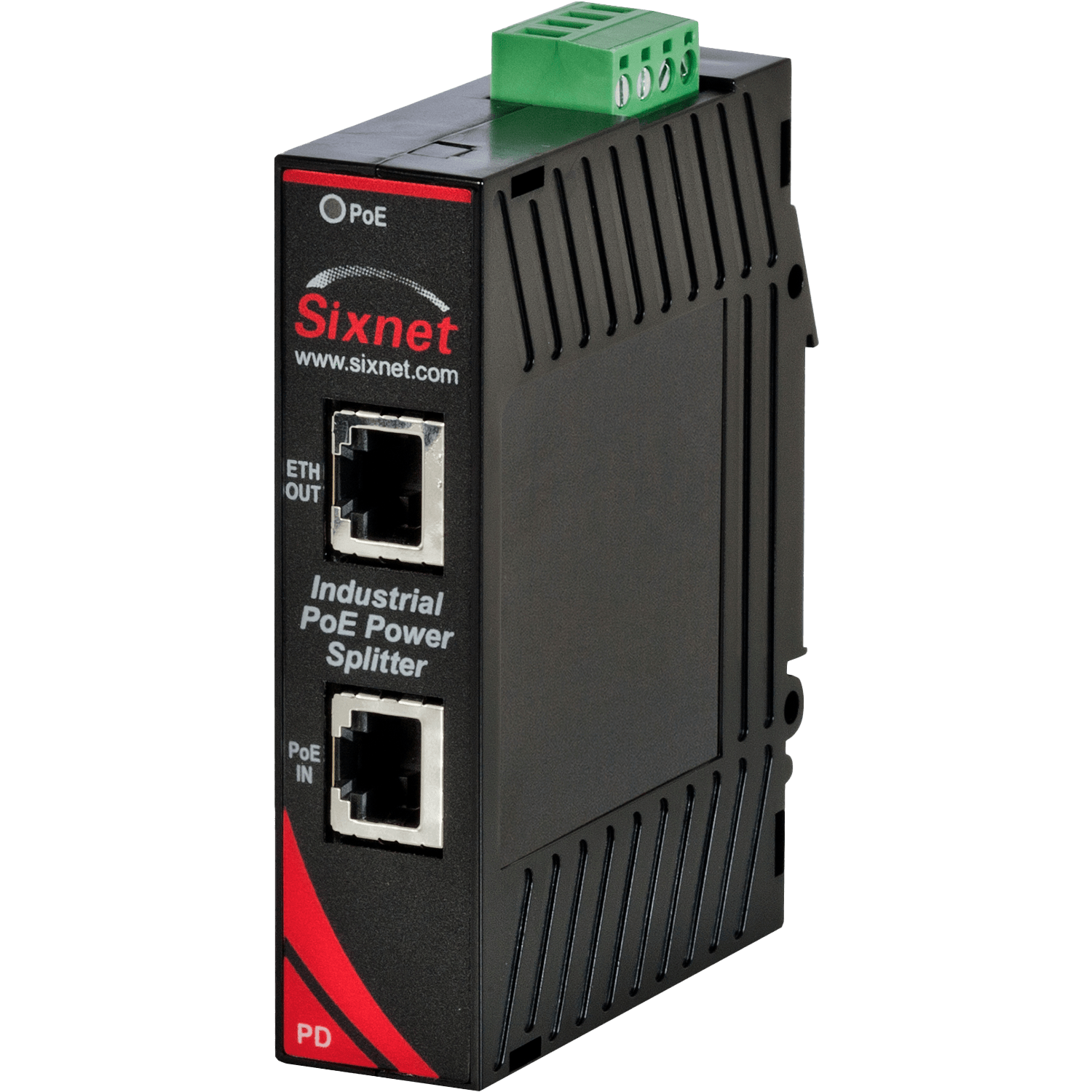

Red Lion Sixnet EB-PD - Séparateur PoE industriel vers 24 VDC ou 14 VDC
- Entrée PoE IEEE 802.3af, mode A ou B
- Sortie isolée 24 VDC 0,54 A ou 14 VDC 0,93 A, 13 W
- Port Ethernet 10/100 sans tension vers l'équipement
- IP30 rail DIN, -40 à +75 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | Réseau industriel, Sécurité des locaux |
| Alimentation | PoE (alimenté) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Certifications | Atex, UL / cUL |
| Variante | Sortie 24 VDC (EB-PD-24V-1) ou 14 VDC avec charge de batterie 12 V (EB-PD-UPS-1) |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 2 x RJ45, bornier de sortie |
| Puissance de sortie | 13 W |
| Température de fonctionnement | -40 à +75 °C |
| Sortie | 24 VDC, 13 W, 14 VDC, 13 W, fonction UPS |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion Sixnet EB-PD est un séparateur PoE industriel (splitter) : il reçoit un câble Ethernet alimenté et restitue d'un côté une sortie continue isolée de 13 W, de l'autre un port Ethernet sans tension. Un équipement non PoE devient ainsi alimentable par le réseau.
Il évite de tirer une alimentation locale jusqu'à une caméra, un automate ou un capteur. Il se range avec nos alimentations rail DIN.
Points forts de l'EB-PD
- Entrée PoE IEEE 802.3af (PD), détection et classification automatiques
- Sortie isolée 24 VDC 0,54 A ou 14 VDC 0,93 A, 13 W
- Alimentation acceptée sur paires de signal ou paires libres
- Protections sous et surtension, limitation du courant d'appel, transitoires 15 000 W crête
- -40 à +75 °C, boîtier IP30 de 25 mm, rail DIN ou panneau
Applications en bâtiment et sur site technique
- Alimenter une caméra ou un lecteur de badge 24 V depuis un switch PoE.
- Équiper un automate ou un module d'E/S non PoE dans un coffret éloigné.
- Version UPS : maintenir un équipement 12 V sur batterie lors d'une coupure du réseau.
Intégration et compatibilité
Ports 10/100BaseTX IEEE 802.3 / 802.3u, transparents pour tous les protocoles. Il s'associe au switch EB-5ES-PSE et aux injecteurs EB-PSE de la même gamme, ou à tout switch PoE industriel 802.3af.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EB-PD-24V-1 | Sortie isolée 24 VDC, 0,54 A | Caméra, automate ou capteur alimenté en 24 V |
| EB-PD-UPS-1 | Sortie isolée 14 VDC, 0,93 A, peut charger une batterie 12 V de secours (sur commande) | Équipement 12/14 V avec maintien sur batterie |
Caractéristiques techniques
| Entrée | PoE IEEE 802.3af, PD, sur paires de signal ou libres |
|---|---|
| Sortie | 24 VDC 0,54 A (EB-PD-24V-1) ou 14 VDC 0,93 A (EB-PD-UPS-1), isolée, 13 W |
| Ports | 1 RJ45 PoE entrée, 1 RJ45 Ethernet sortie, 10/100BaseTX |
| Protection | Verrouillage sous et surtension, courant d'appel, 15 000 W crête, pointes 5 000 W |
| Températures | -40 à +75 °C en fonctionnement, -40 à +85 °C en stockage |
| Humidité | 5 à 95 % HR sans condensation |
| Boîtier | Polycarbonate IP30, rail DIN ou panneau |
| Dimensions, poids | 100 x 25 x 83 mm, 170 g environ |
| Normes | UL 508, CSA C22.2/14, EN 61010-1, FCC partie 15, EN 61000-6-4, IEC 61000-6-2, Classe I Division 2, ATEX zone 2 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- Sécurité des locaux, Réseau industriel
- Alimentation
- PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Certifications
- Atex, UL / cUL
- Variante
- Sortie 24 VDC (EB-PD-24V-1) ou 14 VDC avec charge de batterie 12 V (EB-PD-UPS-1)
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 2 x RJ45, bornier de sortie
- Puissance de sortie
- 13 W
- Température de fonctionnement
- -40 à +75 °C
- Sortie
- 24 VDC, 13 W, 14 VDC, 13 W, fonction UPS
Documentation
Questions fréquentes
Sur quelles paires le séparateur accepte-t-il l'alimentation ?
Sur les paires de signal comme sur les paires libres : il fonctionne donc avec les injecteurs et switchs PoE en mode A ou en mode B.
Quelle est la différence entre les deux versions ?
L'EB-PD-24V-1 fournit 24 VDC sous 0,54 A. L'EB-PD-UPS-1, sur commande, fournit 14 VDC sous 0,93 A et peut charger une batterie 12 VDC qui prend le relais en cas de coupure.
L'équipement alimenté doit-il être Ethernet ?
Non. La sortie RJ45 transmet les données sans le 48 V pour un équipement Ethernet classique, mais la sortie 24 VDC peut aussi alimenter un appareil sans Ethernet.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour l'EB-PD
Indiquez la tension attendue par l'équipement et les quantités : réponse sous 24 h ouvrées avec conseil technique. Les tarifs dépendent des volumes.
Produits similaires
Voir toute la catégorie
ATOP IJG7001 - Injecteur PoE industriel 802.3af/at 30 W, entrée 12 VDC
- Aucune (filaire)
- Ethernet
- 2 ports

Red Lion Sixnet EB-PSE - Injecteur PoE industriel 24 V ou 48 V rail DIN
- Aucune (filaire)
- Ethernet
- 2 ports

AKCP adaptateur secteur - Alimentation 5 V, 7,5 V et 12 V pour boîtier
- Secteur 100-240 V AC

ControlByWEB X-PINJECT - Injecteur d'alimentation pour bus d'extension X-400
- Très basse tension DC (5 à 60 V)
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion N-Tron NT24K-16TX - Switch PoE+ industriel manageable 16 ports Gigabit
- Aucune (filaire)
- Ethernet
- USB

Red Lion FlexEdge DAS Wi-Fi - Module sled Wi-Fi 802.11n pour passerelle
- Wi-Fi
- Alimenté par le bus

Red Lion CR3000 - Écran IHM tactile avec serveur web et enregistrement
- Aucune (filaire)
- Ethernet
- RS-485

Red Lion FlexEdge DAS USB - Module sled port USB hôte pour passerelle
- Aucune (filaire)
- USB
- Alimenté par le bus
Pour aller plus loin
Produits similaires

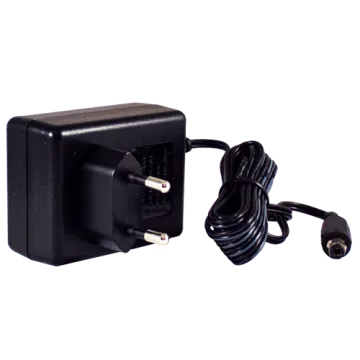

ATOP UNE315-1212 - Adaptateur secteur 12 VDC 1,25 A à connecteur Y, prise EU
