Passerelle M-Bus : relier vos compteurs à Modbus, BACnet ou Ethernet

Compteurs d'eau, compteurs de chaleur, compteurs électriques : le M-Bus (Meter-Bus) reste le bus de référence pour relever les compteurs dans les bâtiments. Pour exploiter ces index dans une GTB, une supervision ou un outil de suivi énergétique, il faut une passerelle M-Bus. Mais derrière ce terme se cachent des produits très différents : simple convertisseur de niveau physique, passerelle qui traduit vers Modbus TCP ou BACnet, ou concentrateur qui enregistre et exporte les données.

Ce guide vous aide à identifier la bonne famille, à dimensionner le bus et à éviter les erreurs de mise en service.

Le M-Bus en quelques notions

Le M-Bus est défini par la série de normes EN 13757. Sa couche physique (EN 13757-2) repose sur un bus deux fils non polarisé qui transporte à la fois l'alimentation des interfaces de compteurs et les données. Un maître interroge les compteurs esclaves un par un ; les compteurs ne prennent jamais la parole d'eux-mêmes.

Deux notions conditionnent le choix d'une passerelle :

• la charge unitaire : chaque compteur consomme une charge sur le bus, une charge standard correspondant à 1,5 mA. Le maître doit pouvoir alimenter toutes les charges raccordées ;
• la vitesse : de 300 à 9 600 bit/s le plus souvent. Plus le bus est long et chargé, plus il faut rester sur des vitesses basses.

Il existe aussi une variante radio, le wM-Bus (wireless M-Bus, EN 13757-4), très répandue sur les compteurs d'eau et de chaleur. Les profils OMS (Open Metering System) harmonisent les trames et le chiffrement entre fabricants.

Les quatre familles de passerelles M-Bus

1. Le convertisseur de niveau physique

Il transforme le signal M-Bus en RS-232, USB ou Ethernet sans interpréter les trames. Le logiciel de relève ou la GTB doit donc parler le protocole M-Bus. C'est le cas du Solvimus MBUS-PS, maître M-Bus de 6 à 500 charges unitaires vers RS-232, ou du Solvimus MBUS-GEV qui transporte les trames M-Bus sur Ethernet (20 ou 80 charges). Pour la mise en service sur un poste portable, le MBUS-PU3 offre un maître USB pour 3 charges.

2. La passerelle M-Bus vers Modbus TCP

Elle scanne le bus, décode les trames et publie les valeurs dans des registres Modbus. C'est la solution la plus simple quand la GTB ou l'automate sait lire du Modbus TCP. Le Solvimus MBUS-GEM gère de 20 à 500 charges unitaires selon la version et génère automatiquement la table de registres après le scan du bus.

3. La passerelle M-Bus vers BACnet

Dans une GTB BACnet, chaque compteur devient un ensemble d'objets. Le Solvimus MBUS-GEB publie les compteurs en BACnet/IP ou BACnet/SC, jusqu'à 5 000 objets, avec une lecture Modbus TCP possible sur le même port. Le MBS Double-X M-Bus va plus loin dans le multiprotocole : BACnet/IP, BACnet MS/TP, Modbus TCP ou RTU, MQTT, OPC UA et SNMP, avec un maître intégré de 30 charges et des licences de 25 à 2 500 points.

4. Le concentrateur de données

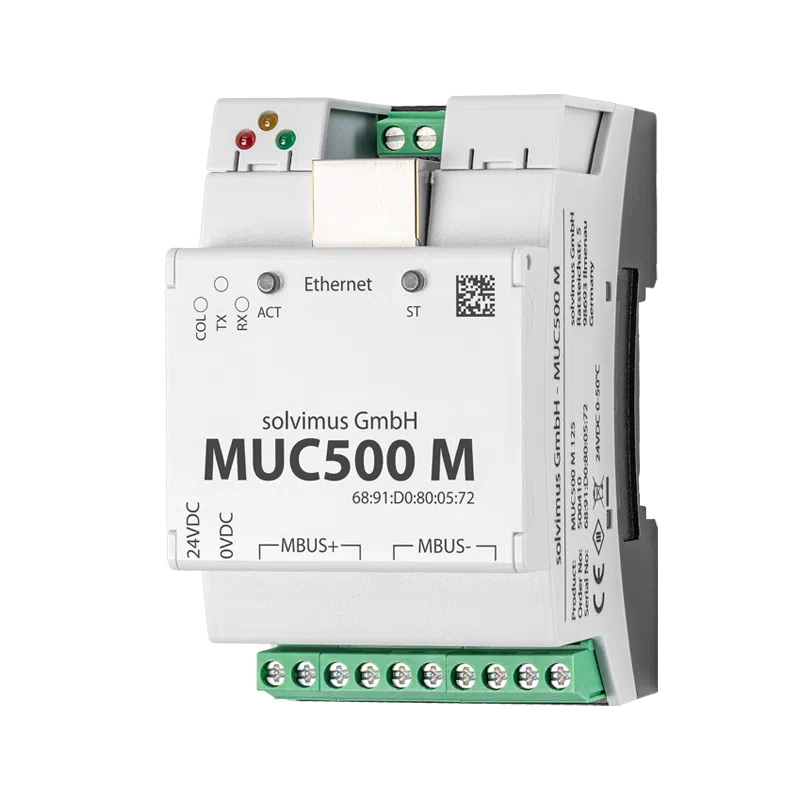

Il relève, horodate, stocke et exporte : fichiers CSV, XML ou JSON, envoi MQTT, FTP ou e-mail. La Solvimus MUC500 M intègre un maître de 125, 250 ou 500 charges, et active en option un serveur Modbus TCP ou BACnet par licence. Chez HWgroup, la Perseus Energy 242 combine maître M-Bus jusqu'à 100 compteurs, port Modbus RTU et API ouverte (Modbus TCP, SNMP, MQTT, XML, BACnet). Pour les sites isolés, la Perseus Energy 285 ajoute un modem LTE.

Comparatif des solutions

Besoin	Famille	Exemple
Logiciel de relève M-Bus existant	Convertisseur transparent	Solvimus MBUS-PS, MBUS-GEV
GTB ou automate Modbus	Passerelle Modbus TCP	Solvimus MBUS-GEM
GTB BACnet	Passerelle BACnet	Solvimus MBUS-GEB, MBS Double-X
Stockage, export, plusieurs sorties	Concentrateur	Solvimus MUC500 M, HWgroup Perseus Energy
Compteurs radio wM-Bus	Récepteur wM-Bus	Solvimus MUC500 W, MBUS-GEWM

Toutes ces références sont regroupées dans la catégorie passerelles M-Bus. La gamme complète du fabricant est présentée sur la page Solvimus : passerelles M-Bus et wM-Bus.

Dimensionner le bus M-Bus

Compter les charges unitaires

Additionnez les charges de tous les compteurs (la plupart consomment une charge, certains en consomment plusieurs : vérifiez la documentation de chaque compteur) et gardez une marge pour les extensions. Si la passerelle choisie ne suffit pas, deux solutions :

• choisir une version de plus forte capacité (125, 250 ou 500 charges chez Solvimus) ;
• ajouter un répéteur M-Bus isolé, qui fournit 125, 250 ou 500 charges sur un nouveau segment avec une isolation galvanique de 1 000 V.

Tenir compte de la longueur et du câble

La longueur admissible dépend de la section du câble, du nombre de compteurs et de la vitesse. Sur les grands réseaux, baissez la vitesse de communication, répartissez les compteurs sur plusieurs segments et évitez les dérivations en étoile très longues. Les fiches techniques des compteurs indiquent souvent les distances validées : la fiche du compteur HWgroup PRO1-Mb mentionne par exemple un bus jusqu'à 1 000 m.

Cas d'une installation existante avec un maître en place

Un réseau M-Bus n'accepte qu'un seul maître. Si une installation de relève existe déjà et que vous voulez exploiter les mêmes compteurs dans une GTB, la Solvimus MBUS-GSLE joue le rôle de second maître : elle dispose d'une interface esclave isolée qui se raccorde au bus existant.

Compteurs radio : le cas du wM-Bus

Les compteurs d'eau équipés d'un module radio wM-Bus émettent périodiquement leurs index sans être interrogés. Pour les récupérer, il faut un récepteur à portée et, très souvent, la clé AES de chaque compteur fournie par le fabricant ou le distributeur d'eau.

• La Solvimus MUC500 W reçoit le wM-Bus en modes S, T, C et C/T, en 868 MHz ou en bi-bande 868 et 433 MHz selon la version.
• Le Solvimus MBUS-GEWM et le MBUS-GEWB convertissent directement le wM-Bus en Modbus TCP ou en BACnet.
• Pour quelques compteurs isolés sans réseau local, le MUC.one ou le MUC.only transmettent en NB-IoT.

Mise en service : les étapes clés

1. Inventaire : liste des compteurs, adresses, vitesses et charges.
2. Scan du bus : par adresse primaire (1 à 250) ou secondaire (numéro de série), selon la configuration des compteurs.
3. Sélection des valeurs : index d'énergie, volume, puissance instantanée, températures aller et retour pour un compteur de chaleur. Ne publiez que ce qui sera exploité.
4. Mapping : registres Modbus ou objets BACnet, avec unités et facteurs d'échelle documentés.
5. Recette : comparez quelques index lus par la GTB avec l'afficheur des compteurs.

Exploiter les données dans la durée

Une passerelle M-Bus bien installée doit rester exploitable plusieurs années, souvent par des équipes qui n'ont pas participé à la mise en service. Quelques bonnes pratiques facilitent la maintenance :

• documentez la table de correspondance entre chaque compteur (numéro de série, emplacement, usage) et son adresse, ses registres Modbus ou ses objets BACnet ;
• conservez les index bruts plutôt que des consommations recalculées : un index permet toujours de reconstituer une consommation, l'inverse n'est pas vrai ;
• surveillez les compteurs muets : une passerelle qui n'obtient plus de réponse d'un compteur doit le signaler, sinon le trou dans les données ne sera découvert qu'au moment du bilan ;
• sécurisez l'accès distant : plusieurs passerelles Solvimus intègrent un client OpenVPN et une configuration en HTTPS, ce qui évite d'ouvrir des ports sur Internet.

M-Bus, Modbus ou LoRaWAN pour les nouveaux compteurs ?

Sur un bâtiment neuf ou une rénovation lourde, la question se pose de choisir des compteurs M-Bus, Modbus ou radio. Le M-Bus garde l'avantage pour les compteurs d'eau et de chaleur, très largement disponibles avec cette interface, et pour les longues distances avec un câblage simple. Le Modbus RTU domine sur les compteurs électriques de tableau, comme les compteurs MID HWgroup PRO380-Mod. Le LoRaWAN se justifie lorsque le câblage est impossible ou trop coûteux, par exemple sur des compteurs dispersés dans un bâtiment existant. Rien n'empêche de combiner ces technologies : la passerelle ou la GTB fait la synthèse.
