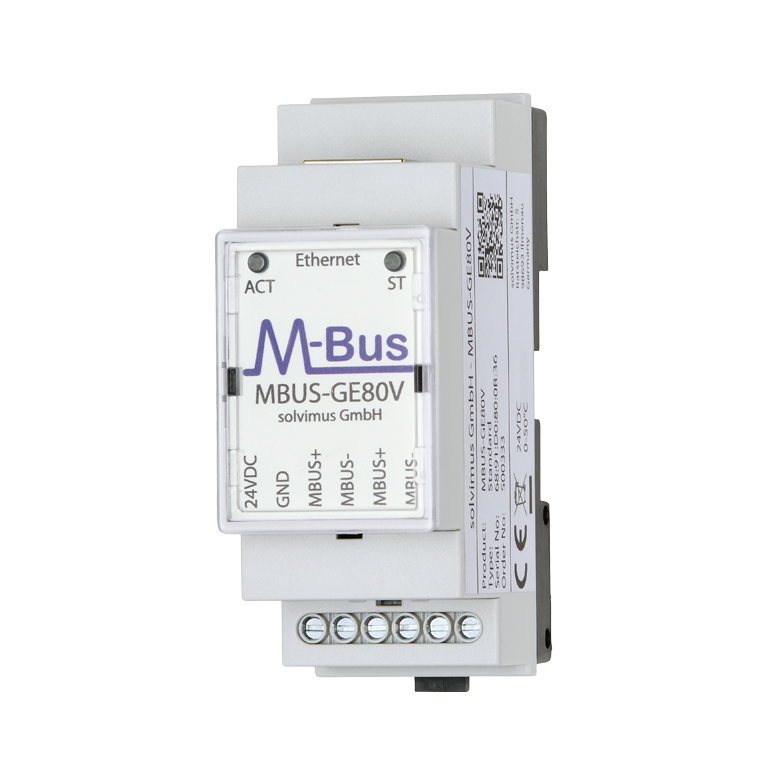

Solvimus MBUS-GEV - Convertisseur M-Bus vers Ethernet transparent rail DIN
- Maître physique M-Bus EN 13757-2, 20 ou 80 charges unitaires
- Trames M-Bus transparentes sur Ethernet 10/100, jusqu'à 19 200 bit/s
- Accès TCP direct ou par pilote de port COM virtuel
- Alimentation 21,6 à 24,5 V DC, 10 W maximum, isolation 1 000 V
- Boîtier rail DIN 2 modules, IP30, 79 g
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus EN 13757-2, logiciels de relevé M-Bus sur PC, serveur ou automate |
| Variante | 20 charges (MBUS-GE20V) ou 80 charges (MBUS-GE80V) |
| Connecteur | RJ45, borniers à vis (M-Bus et alimentation) |
| Vitesse M-Bus | 19 200 bit/s maximum |
| Isolation galvanique | 1 000 V entre Ethernet et M-Bus |
| Température de fonctionnement | 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe |
| Charges M-Bus | 20 charges, 80 charges |
- Aucune (filaire)
- Ethernet
- M-Bus
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur M-Bus vers Ethernet solvimus MBUS-GEV alimente un bus M-Bus filaire de 20 ou 80 charges unitaires et le rend accessible de façon transparente sur le réseau IP. Le logiciel de relevé, installé sur un PC, un serveur ou un automate, interroge les compteurs à distance comme s'il était raccordé directement au bus.
C'est la solution adaptée aux exploitants et intégrateurs qui disposent déjà d'un logiciel M-Bus et veulent simplement supprimer la liaison série locale : le tableau de comptage peut se trouver dans un autre bâtiment, il suffit d'un accès réseau. Les deux modèles partagent le même boîtier rail DIN de 2 modules. Consultez aussi nos passerelles M-Bus qui relèvent elles-mêmes les compteurs et nos convertisseurs de protocoles.
Points forts du MBUS-GEV
- Maître physique M-Bus EN 13757-2 pour 20 (MBUS-GE20V) ou 80 (MBUS-GE80V) charges unitaires
- Transmission transparente des trames M-Bus sur Ethernet, vitesse jusqu'à 19 200 bit/s
- Accès direct en TCP depuis le système hôte ou via un pilote de port COM virtuel
- Isolation galvanique de 1 000 V entre Ethernet et M-Bus
- M-Bus protégé contre les courts-circuits et les inversions de polarité, fusible électronique réarmable
- Alimentation 21,6 à 24,5 V DC, 2 W au repos et 10 W maximum
- Boîtier 2 modules pour rail DIN 35 mm, 79 g, IP30
Applications en bâtiment et sur site technique
- Logement collectif et tertiaire : relève à distance des compteurs d'eau et de chaleur d'une sous-station par le logiciel existant du gestionnaire
- Campus, hôpitaux et sites multibâtiments : raccordement de plusieurs bus M-Bus éloignés au même poste de relevé via le réseau
- Remplacement d'un convertisseur RS-232 local : déport du poste de relevé hors du local technique sans changer de logiciel
- Industrie et utilités : collecte des compteurs d'énergie et de fluides d'un atelier vers le système de gestion de l'énergie
Intégration et compatibilité
Le MBUS-GEV n'embarque pas de logique de relevé : il fournit la couche physique du maître M-Bus (tension de repos 36 V, tension basse 24 V) et transporte les trames sur Ethernet. Le système hôte s'y connecte directement en TCP. Pour les logiciels qui ne savent dialoguer qu'avec un port série, un pilote de port COM virtuel présente le convertisseur comme une interface COM locale ; le constructeur indique avoir testé celui de la société Eltima.
Tous les compteurs conformes EN 13757-2 sont compatibles. Le boîtier étant transparent, les changements de vitesse décidés par le maître passent sans réglage. La configuration réseau (adresse statique ou DHCP) se fait depuis la page web embarquée, à partir de l'adresse par défaut 192.168.1.101, ou avec l'outil Netdiscover. Le manuel complet est accessible depuis le bouton d'aide de cette page.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500332 (MBUS-GE20V) | 20 charges unitaires | Tableau de comptage d'un immeuble ou d'une sous-station de taille moyenne |
| 500333 (MBUS-GE80V) | 80 charges unitaires | Bus plus étendu : bâtiment tertiaire ou résidence avec de nombreux compteurs |
Caractéristiques techniques
| Fonction | Convertisseur de niveau M-Bus vers Ethernet, transmission transparente |
| M-Bus | EN 13757-2, 20 ou 80 charges unitaires selon modèle, 19 200 bit/s maximum, borniers à vis |
| Niveaux M-Bus | Tension haute 36 V, tension basse 24 V |
| Ethernet | IEEE 802.3, 10/100Base-TX, RJ45 avec LED d'état, Auto-MDIX |
| Isolation galvanique | 1 000 V entre Ethernet et M-Bus |
| Unité de traitement | ARM9 454 MHz, 128 Mo de RAM, 4 Go de Flash eMMC, Linux |
| Voyants | 2 LED d'état et d'activité |
| Alimentation | 21,6 à 24,5 V DC sur borniers à vis, 2 W au repos, 10 W maximum, courant d'appel env. 3 A |
| Protections | M-Bus protégé contre l'inversion de polarité et les courts-circuits, surtensions transitoires, fusible électronique réarmable |
| Dimensions | 35 x 90 x 59 mm (l x h x p), 2 modules |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Poids | 79 g |
| Température de fonctionnement | 0 à 50 °C en moyenne journalière, -20 à 70 °C en pointe |
| Stockage et humidité | -20 à 70 °C, 0 à 95 % HR sans condensation |
| Indice de protection | IP30 (CEI 60529), classe de protection III (CEI 61140) |
| Conformité | CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, M-Bus
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus EN 13757-2, logiciels de relevé M-Bus sur PC, serveur ou automate
- Variante
- 20 charges (MBUS-GE20V) ou 80 charges (MBUS-GE80V)
- Connecteur
- RJ45, borniers à vis (M-Bus et alimentation)
- Vitesse M-Bus
- 19 200 bit/s maximum
- Isolation galvanique
- 1 000 V entre Ethernet et M-Bus
- Température de fonctionnement
- 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe
- Charges M-Bus
- 20 charges, 80 charges
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé. Le constructeur recommande l'alimentation rail DIN PHOENIX CONTACT STEP-PS/1AC/24DC/0.5 (référence solvimus 103501). Retrouvez les autres équipements de la marque solvimus : passerelles, répéteurs et concentrateurs M-Bus.
Documentation
Questions fréquentes
Quelle différence entre le MBUS-GEV et une passerelle M-Bus comme le MBUS-GEM ?
Le MBUS-GEV est un convertisseur de niveau transparent : il alimente le bus et transporte les trames sur Ethernet, mais c'est le logiciel de relevé du poste distant qui interroge les compteurs. Une passerelle de la famille MBUS-GEM ou MBUS-GEB relève elle-même les compteurs et publie les valeurs en Modbus TCP ou en BACnet.
Combien de compteurs peut-on raccorder ?
Le MBUS-GE20V accepte 20 charges unitaires et le MBUS-GE80V 80 charges unitaires. Une charge unitaire correspond le plus souvent à un compteur. Au-delà, il faut un modèle de plus forte capacité ou un répéteur M-Bus.
Le logiciel de relevé peut-il utiliser un port COM ?
Oui. Le convertisseur est joignable directement en TCP depuis le système hôte, et le constructeur indique qu'un pilote de port COM virtuel permet de le présenter comme un port série classique aux logiciels qui n'acceptent que ce mode.
Faut-il régler la vitesse M-Bus sur le convertisseur ?
Non. L'appareil est transparent pour la communication M-Bus : il n'est visible ni du maître logique ni des compteurs, et les changements de vitesse décidés par le maître ne demandent aucune action sur le boîtier. La vitesse maximale est de 19 200 bit/s.
Quelle adresse IP par défaut et comment le configurer ?
Le MBUS-GEV est livré avec l'adresse statique 192.168.1.101. Sa page web embarquée permet de passer en DHCP ou de définir une autre adresse ; l'outil Netdiscover du constructeur retrouve aussi les appareils présents sur le réseau local.
À propos de Solvimus

Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
