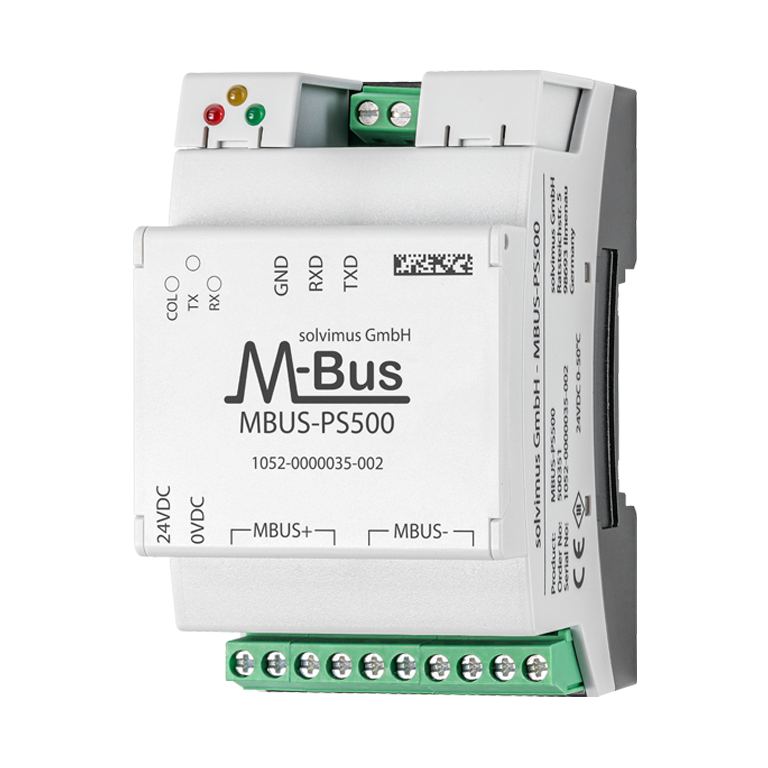

Solvimus MBUS-PS - Convertisseur M-Bus vers RS-232, 6 à 500 charges
- Maître physique M-Bus EN 13757-2 de 6 à 500 charges unitaires
- Liaison RS-232 sur borniers, isolation galvanique 1 000 V
- Jusqu’à 19 200 bit/s (6 à 64 charges) ou 9 600 bit/s (125 à 500)
- Alimentation 21,6 à 24,5 V DC ou 12 à 36 V DC selon modèle
- Rail DIN 1 ou 3 modules, IP30, protection court-circuit
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | M-Bus, RS-232 |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus EN 13757-2, PC, automates et logiciels de relevé M-Bus avec port RS-232 |
| Variante | 6, 32 ou 64 charges (1 module) ; 125, 250 ou 500 charges (3 modules) |
| Connecteur | Borniers à vis (M-Bus, RS-232, alimentation) |
| Vitesse M-Bus | 19 200 bit/s (PS6 à PS64), 9 600 bit/s (PS125 à PS500) |
| Isolation galvanique | 1 000 V entre RS-232 et M-Bus |
| Température de fonctionnement | 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe |
| Charges M-Bus | 6 charges, 32 charges, 64 charges, 125 charges, 250 charges, 500 charges |
- Aucune (filaire)
- RS-232
- M-Bus
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le convertisseur M-Bus vers RS-232 solvimus MBUS-PS fournit la couche physique d'un maître M-Bus et la relie au port série d'un PC, d'un automate ou d'un système de relevé. Six calibres, de 6 à 500 charges unitaires, couvrent aussi bien le petit tableau de comptage que le réseau de plusieurs centaines de compteurs.
Il s'adresse aux intégrateurs, aux exploitants et aux constructeurs de tableaux qui pilotent déjà les compteurs avec leur propre logiciel ou automate et qui ont besoin d'une interface fiable, sans configuration. Une fois alimenté, le convertisseur est opérationnel et reste invisible pour le maître comme pour les compteurs. Pour un relevé autonome ou un accès réseau, comparez avec nos passerelles M-Bus et nos serveurs de ports série.
Points forts du MBUS-PS
- Six capacités : 6, 32, 64, 125, 250 ou 500 charges unitaires M-Bus
- M-Bus EN 13757-2 compatible avec tous les compteurs M-Bus
- RS-232 ANSI EIA/TIA-232-F sur borniers à vis, sans contrôle de flux
- Isolation galvanique de 1 000 V entre RS-232, M-Bus et alimentation
- Jusqu'à 19 200 bit/s (modèles 6 à 64) ou 9 600 bit/s (modèles 125 à 500)
- Courant permanent sur le bus jusqu'à 1 500 mA sur les modèles 125 à 500
- Protection contre les courts-circuits, l'inversion de polarité et les surtensions transitoires
- Rail DIN 35 mm, 1 ou 3 modules, IP30
Applications en bâtiment et sur site technique
- Tableau de comptage tertiaire : raccordement des compteurs d'énergie et d'eau à l'automate de GTB qui dispose d'un port RS-232
- Sous-station de chauffage urbain ou chaufferie : interface entre les compteurs d'énergie thermique et le régulateur ou le poste local
- Résidences et logement collectif : relève de plusieurs centaines de compteurs depuis un PC de relevé avec un MBUS-PS250 ou PS500
- Industrie : intégration du comptage de fluides dans un système de supervision qui pilote lui-même le protocole M-Bus
Intégration et compatibilité
Le MBUS-PS ne contient ni logiciel de relevé ni interface de configuration. Il convertit les niveaux électriques du bus (tension haute 36 V et tension basse 24 V sur les modèles 6 à 64, 40 V et 27 V sur les modèles 125 à 500) en signaux RS-232. Le maître logique, qu'il s'agisse d'un simple terminal, d'un logiciel de relevé ou d'un système de gestion des données de comptage, se paramètre en 8 bits, parité paire et 1 bit de stop, à la vitesse des compteurs.
Le convertisseur est transparent : les changements de vitesse décidés par le maître n'exigent aucun réglage. Des voyants indiquent l'émission, la réception et les collisions sur le bus ; les modèles 125 à 500 signalent en plus une surcharge lorsque le nombre de charges raccordées dépasse la capacité. Pour passer par le réseau plutôt que par une liaison série, le MBUS-GEV transporte les mêmes trames sur Ethernet. Toute la gamme est présentée sur la page solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500374 (MBUS-PS6) | 6 charges, 1 module, 19 200 bit/s | Petit tableau, banc de test, mise en service |
| 500375 (MBUS-PS32) | 32 charges, 1 module, 19 200 bit/s | Tableau de comptage d'un bâtiment |
| 500383 (MBUS-PS64) | 64 charges, 1 module, 19 200 bit/s | Bâtiment tertiaire ou petite résidence |
| 500359 (MBUS-PS125) | 125 charges, 3 modules, 9 600 bit/s, 12 à 36 V DC | Résidence ou site multi-usages |
| 500360 (MBUS-PS250) | 250 charges, 3 modules, 9 600 bit/s, 12 à 36 V DC | Grand ensemble de logements ou campus |
| 500351 (MBUS-PS500) | 500 charges, 3 modules, 9 600 bit/s, 12 à 36 V DC | Réseau étendu de plusieurs centaines de compteurs |
Caractéristiques techniques
| Fonction | Convertisseur de niveau maître M-Bus vers RS-232 |
| M-Bus | EN 13757-2, 6 à 500 charges unitaires selon modèle, borniers à vis |
| Vitesse maximale | 19 200 bit/s (PS6, PS32, PS64), 9 600 bit/s (PS125, PS250, PS500) |
| Courant permanent du bus | Env. 140 mA (PS6 à PS64), 1 500 mA (PS125 à PS500) |
| RS-232 | ANSI EIA/TIA-232-F-1997, borniers à vis, sans contrôle de flux |
| Isolation galvanique | 1 000 V entre RS-232 d'une part, M-Bus et alimentation d'autre part |
| Voyants | 4 LED (alimentation, émission, réception, collision) sur 1 module ; 3 LED (émission, réception, collision ou surcharge) sur 3 modules |
| Alimentation 1 module | 21,6 à 24,5 V DC, 1 W au repos, 10 W maximum, courant d'appel env. 3 A |
| Alimentation 3 modules | 12 à 36 V DC, 1 W au repos, 40 W maximum, courant d'appel env. 4 A |
| Dimensions | 18 x 90 x 60 mm (1 module) ou 54 x 90 x 60 mm (3 modules) |
| Poids | 58 g (1 module), 130 g (3 modules) |
| Montage | Rail DIN 35 mm (CEI 60715), orientation libre |
| Température de fonctionnement | 0 à 50 °C en moyenne journalière, -20 à 70 °C en pointe |
| Stockage et humidité | -20 à 70 °C, 0 à 95 % HR sans condensation |
| Protections | Courts-circuits, inversion de polarité du M-Bus, surtensions transitoires, fusible électronique réarmable |
| Indice de protection | IP30 (CEI 60529), classe de protection III (CEI 61140) |
| Conformité | CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-232, M-Bus
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus EN 13757-2, PC, automates et logiciels de relevé M-Bus avec port RS-232
- Variante
- 6, 32 ou 64 charges (1 module) ; 125, 250 ou 500 charges (3 modules)
- Connecteur
- Borniers à vis (M-Bus, RS-232, alimentation)
- Vitesse M-Bus
- 19 200 bit/s (PS6 à PS64), 9 600 bit/s (PS125 à PS500)
- Isolation galvanique
- 1 000 V entre RS-232 et M-Bus
- Température de fonctionnement
- 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe
- Charges M-Bus
- 6 charges, 32 charges, 64 charges, 125 charges, 250 charges, 500 charges
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé. Le constructeur recommande les alimentations rail DIN PHOENIX CONTACT STEP-PS/1AC/24DC/0.5 (référence solvimus 103501) pour les modèles 1 module et STEP-PS/1AC/24DC/1.75 (référence 103960) pour les modèles 3 modules.
Documentation
Questions fréquentes
Quelle différence entre les MBUS-PS 1 module et 3 modules ?
Les MBUS-PS6, PS32 et PS64 tiennent dans 1 module, s'alimentent en 21,6 à 24,5 V DC et montent à 19 200 bit/s. Les MBUS-PS125, PS250 et PS500 occupent 3 modules, acceptent 12 à 36 V DC, fournissent jusqu'à 1 500 mA au bus pour 500 charges et sont limités à 9 600 bit/s. Ils détectent aussi la surcharge du bus.
Le MBUS-PS lit-il les compteurs tout seul ?
Non. C'est un convertisseur de niveau : il fournit la partie physique du maître M-Bus. Le relevé est réalisé par le logiciel ou l'automate raccordé sur le port RS-232, qui reste le maître logique du bus. Pour un relevé autonome, il faut une passerelle ou un concentrateur M-Bus.
Quels paramètres série utiliser côté PC ou automate ?
Le port RS-232 n'utilise pas de contrôle de flux. Le M-Bus fonctionne en 8 bits de données, parité paire et 1 bit de stop ; la vitesse la plus répandue est 2 400 bit/s, mais 300 et 9 600 bit/s sont aussi courants selon les compteurs.
Comment choisir la capacité ?
Comptez une charge unitaire par compteur dans la plupart des cas et gardez une marge pour les extensions. Les six modèles vont de 6 à 500 charges ; au-delà, un répéteur M-Bus permet d'étendre le réseau.
Le port série est-il isolé du bus ?
Oui. Le port RS-232 est séparé galvaniquement du bus M-Bus et de l'alimentation, avec une isolation de 1 000 V. Le bus est en outre protégé contre les courts-circuits et l'inversion de polarité.
À propos de Solvimus
Solvimus est une entreprise allemande spécialisée dans les systèmes embarqués et les technologies de communication, avec un accent particulier sur le comptage intelligent (smart metering).
Voir toute la gamme SolvimusDemander un devis pour le MBUS-PS
Indiquez le nombre de compteurs et le système qui pilotera le bus : nous vous répondons sous 24 h ouvrées avec la capacité adaptée. Les tarifs sont établis selon les quantités de votre projet.
Produits similaires
Voir toute la catégorieProsoft PLX31-EIP-MBTCP - Passerelle EtherNet/IP vers Modbus TCP
- Aucune (filaire)
- Ethernet
- Modbus TCP
Prosoft PLX51-DNP - Passerelle DNP3 vers EtherNet/IP et Modbus
- Aucune (filaire)
- Ethernet
- RS-485
Red Lion Graphite - Écran IHM tactile modulaire et convertisseur de protocoles
- Aucune (filaire)
- Ethernet
- RS-485
Prosoft PLX31-EIP-PND - Convertisseur de protocoles EtherNet/IP vers PROFINET
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Autres produits Solvimus
Toute la gamme Solvimus

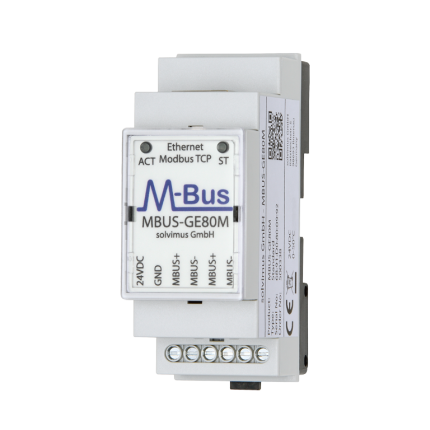

Solvimus MBUS-GEM - Passerelle M-Bus vers Modbus TCP de 20 à 500 charges
