Solvimus MBUS-GEB - Passerelle M-Bus vers BACnet/IP et BACnet/SC
- Maître M-Bus EN 13757-2/-3/-7 de 5 à 500 charges unitaires selon la version
- Compteurs publiés en objets BACnet/IP ou BACnet/SC, jusqu’à 5 000 objets
- Lecture Modbus TCP également possible sur le même port Ethernet
- Alimentation 24 V DC (2 modules) ou 12 à 36 V DC (3 modules)
- Boîtier rail DIN IP30, PICS BACnet disponible sur l’appareil
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus |
| Protocoles IP et intégration | BACnet/IP, Modbus TCP |
| Grandeur mesurée | Débit / volume d’eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus EN 13757 (eau, chaleur, électricité, gaz), GTB BACnet/IP et BACnet/SC, maîtres Modbus TCP |
| Variante | 5, 20, 80, 125, 250 ou 500 charges unitaires M-Bus |
| Connecteur | Bornier à vis (M-Bus et alimentation, 2,5 mm² max.), RJ45 |
| Objets BACnet | 50 (GE5B), 500 (GE20B), 5 000 (GE80B à GE500B), type AV |
| Largeur | 2 modules (5 à 80 charges) ou 3 modules (125 à 500 charges) |
| Charges M-Bus | 5 charges unitaires, 20 charges unitaires, 80 charges unitaires, 125 charges unitaires, 250 charges unitaires, 500 charges unitaires |
- Aucune (filaire)
- Ethernet
- M-Bus
- Modbus TCP
- BACnet/IP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Solvimus MBUS-GEB est une passerelle M-Bus vers BACnet qui fait entrer les compteurs d'énergie et d'eau directement dans une GTB BACnet. Elle pilote le bus M-Bus en maître, interprète les trames de chaque compteur conforme EN 13757 et publie les valeurs en objets BACnet/IP ou BACnet/SC, sans pilote spécifique à ajouter côté superviseur.
Pour un intégrateur GTB ou un bureau d'études, c'est la brique la plus simple pour répondre aux exigences de suivi des consommations du décret BACS sur un parc de compteurs M-Bus existant. Six capacités, de 5 à 500 charges unitaires, permettent de dimensionner la passerelle au plus juste, du local de chaufferie à la résidence complète.
Points forts du MBUS-GEB
- Six capacités : 5, 20, 80, 125, 250 ou 500 charges unitaires M-Bus
- BACnet/IP ou BACnet/SC chiffré, de 50 à 5 000 objets BACnet selon la version
- Objets générés automatiquement après scan, découverte des équipements et des points par la GTB
- Sortie Modbus TCP disponible en parallèle sur le même port Ethernet
- Débit M-Bus jusqu'à 19 200 bit/s (5 à 80 charges) ou 9 600 bit/s (125 à 500 charges)
- Déclaration de conformité BACnet (PICS) disponible sur l'appareil
- Client OpenVPN, HTTPS et gestion des droits utilisateurs
Applications en bâtiment et sur site technique
- Tertiaire : remontée des compteurs électriques, calorimètres et compteurs d'eau d'un immeuble de bureaux dans la GTB BACnet pour le suivi BACS.
- Santé et enseignement : comptage par bâtiment ou par service intégré à la supervision existante, sans interface propriétaire supplémentaire.
- Logement collectif : centralisation des compteurs individuels de chaleur et d'eau d'une résidence, jusqu'à 500 charges par passerelle.
- Datacenter et sites techniques : suivi des consommations des utilités en BACnet/SC sur un réseau IT sécurisé.
- Collectivités : intégration des sous-compteurs de gymnases, écoles et mairies dans une GTB centralisée.
Intégration et compatibilité
Le MBUS-GEB lit tous les compteurs M-Bus conformes EN 13757-2/-3/-7, quel que soit le fabricant. Chaque valeur devient un objet BACnet de type Analog Value, consultable par la GTB après une simple découverte du réseau. La même passerelle répond aussi en Modbus TCP (CEI 61158), utile lorsqu'un automate tiers doit lire les mêmes index.
- Protocoles : M-Bus (EN 13757), BACnet/IP, BACnet/SC, Modbus TCP, HTTPS, SSH, OpenVPN
- Adressage IP statique ou DHCP, ports TCP configurables
- Mise en service par navigateur avec scan automatique du bus
- Mode transparent pour paramétrer les compteurs à distance
- Déploiement et mises à jour en série avec l'outil Netdiscover
Comparez avec les autres passerelles BACnet et l'ensemble des passerelles et concentrateurs M-Bus de la gamme Solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500334 | MBUS-GE5B, 5 charges, 50 objets, 2 modules | Chaufferie, local technique, quelques compteurs |

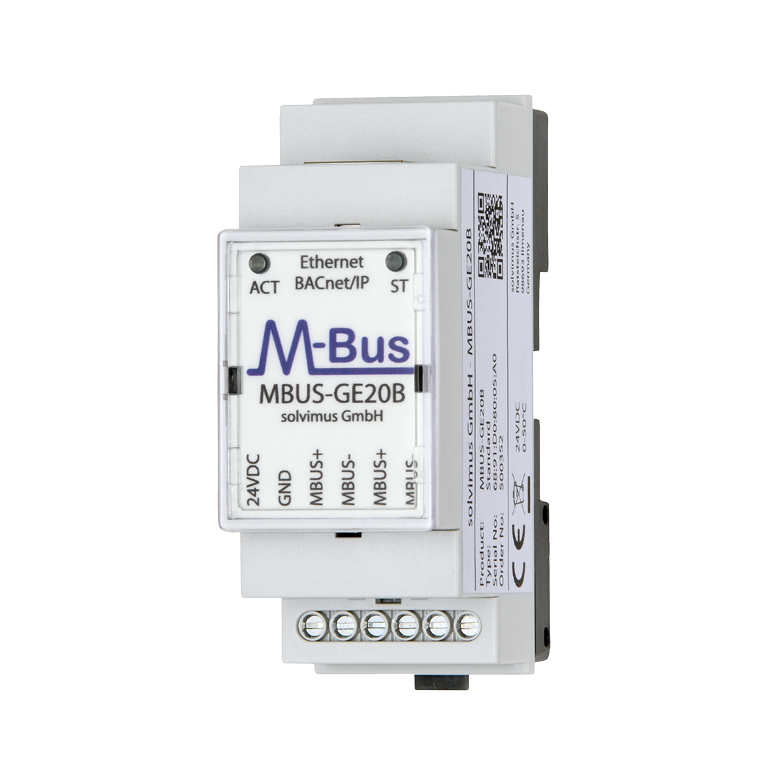

| 500352 | MBUS-GE20B, 20 charges, 500 objets, 2 modules | Petit tertiaire, école, bâtiment communal |
| 500353 | MBUS-GE80B, 80 charges, 5 000 objets, 2 modules | Immeuble de bureaux, établissement de santé |
| 500426 | MBUS-GE125B, 125 charges, 5 000 objets, 3 modules | Résidence collective, campus |
| 500427 | MBUS-GE250B, 250 charges, 5 000 objets, 3 modules | Grand ensemble immobilier |

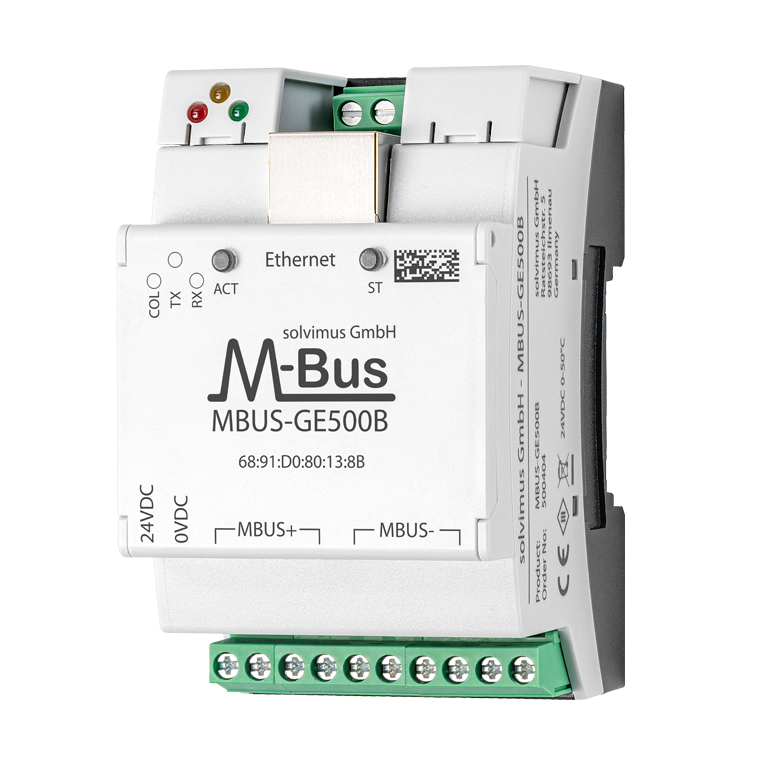

| 500404 | MBUS-GE500B, 500 charges, 5 000 objets, 3 modules | Centralisation d'un site complet |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Passerelle M-Bus maître vers BACnet/IP ou BACnet/SC, Modbus TCP |
| M-Bus | EN 13757-2/-3/-7, 5, 20, 80, 125, 250 ou 500 charges unitaires, bornier à vis 2,5 mm² max. |
| Débit M-Bus | 19 200 bit/s max. (GE5B, GE20B, GE80B) ; 9 600 bit/s max. (GE125B, GE250B, GE500B) |
| BACnet | BACnet/IP ou BACnet/SC ; 50 objets (GE5B), 500 (GE20B), 5 000 (GE80B et au-delà) ; PICS disponible |
| Modbus | Modbus TCP conforme CEI 61158 |
| Ethernet | 1 port RJ45 IEEE 802.3 10/100Base-TX, Auto-MDIX, LED d'état |
| Configuration | Serveur web intégré en HTTPS (HTTP possible) ou SSH, codes OBIS, client OpenVPN, gestion des droits utilisateurs, politique de mot de passe, export et import de la configuration, déploiement en masse par Netdiscover. Interface en anglais |
| Processeur | ARM9 454 MHz, 128 Mo de RAM, 4 Go de Flash eMMC, Linux, horloge temps réel avec réserve de marche de 7 jours |
| Voyants | 2 LED d'état (2 modules) ; 2 LED d'état et 3 LED M-Bus émission, réception, collision ou surcharge (3 modules) |
| Alimentation | 21,6 à 24,5 V DC (GE5B, GE20B, GE80B) ; 12 à 36 V DC (GE125B à GE500B), bornier à vis |
| Consommation | 2 W au repos ; 10 W max. (2 modules) ou 40 W max. (3 modules) |
| Dimensions | 35 x 90 x 59 mm, 2 modules ; 54 x 90 x 60 mm, 3 modules |
| Poids | 79 g (2 modules) ; 150 g (3 modules) |
| Montage | Rail DIN 35 mm (CEI 60715), toutes orientations |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; humidité 0 à 95 % HR sans condensation ; stockage -20 à 70 °C |
| Indice de protection | IP30 (CEI 60529), classe de protection III |
| Conformité | Directives CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE ; protection contre les surtensions transitoires |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, M-Bus
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus EN 13757 (eau, chaleur, électricité, gaz), GTB BACnet/IP et BACnet/SC, maîtres Modbus TCP
- Variante
- 5, 20, 80, 125, 250 ou 500 charges unitaires M-Bus
- Connecteur
- Bornier à vis (M-Bus et alimentation, 2,5 mm² max.), RJ45
- Objets BACnet
- 50 (GE5B), 500 (GE20B), 5 000 (GE80B à GE500B), type AV
- Largeur
- 2 modules (5 à 80 charges) ou 3 modules (125 à 500 charges)
- Charges M-Bus
- 5 charges unitaires, 20 charges unitaires, 80 charges unitaires, 125 charges unitaires, 250 charges unitaires, 500 charges unitaires
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé. Prévoyez une alimentation rail DIN 24 V DC ou 12 à 36 V DC selon la version. Pour des compteurs radio wM-Bus, la variante MBUS-GEWB apporte la même intégration BACnet ; un répéteur M-Bus permet d'étendre un bus long ou chargé.
Documentation
Questions fréquentes
Combien d'objets BACnet la passerelle crée-t-elle ?
Le MBUS-GE5B gère jusqu'à 50 objets BACnet, le GE20B jusqu'à 500 et les versions de 80 à 500 charges jusqu'à 5 000. Les valeurs des compteurs sont exposées en objets de type Analog Value (AV), générés automatiquement après le scan du bus.
Le MBUS-GEB est-il compatible BACnet/SC ?
Oui. Chaque version fonctionne en BACnet/IP ou en BACnet/SC (Secure Connect), au choix lors de la configuration. Le BACnet/SC chiffre les échanges, ce qui facilite l'intégration sur un réseau partagé avec la DSI.
La passerelle est-elle certifiée BTL ?
Solvimus fournit la déclaration de conformité BACnet (PICS), consultable sur l'appareil, mais ne mentionne pas de certification BTL dans sa documentation. Si votre cahier des charges l'exige, signalez-le dans votre demande pour que nous le vérifiions avec le constructeur.
Quelle version choisir pour un petit local technique ?
Le MBUS-GE5B (5 charges, 50 objets) suffit pour quelques calorimètres ou compteurs d'eau en chaufferie. Au-delà, comptez une charge unitaire par compteur courant et gardez une marge pour les extensions.
Quelle différence avec le MBUS-GEM ?
Le matériel est identique, seule la sortie change : le MBUS-GEB expose les compteurs en BACnet et en Modbus TCP, le MBUS-GEM uniquement en Modbus TCP. Choisissez le GEB dès que la GTB est en BACnet.
À propos de Solvimus
Solvimus est une entreprise allemande spécialisée dans les systèmes embarqués et les technologies de communication, avec un accent particulier sur le comptage intelligent (smart metering).
Voir toute la gamme SolvimusDemander un devis pour le MBUS-GEB
Envoyez-nous la liste des compteurs et la GTB cible : nous vérifions la capacité et le nombre d'objets BACnet nécessaires, avec une réponse sous 24 h ouvrées. Les tarifs dépendent des quantités et du projet.
