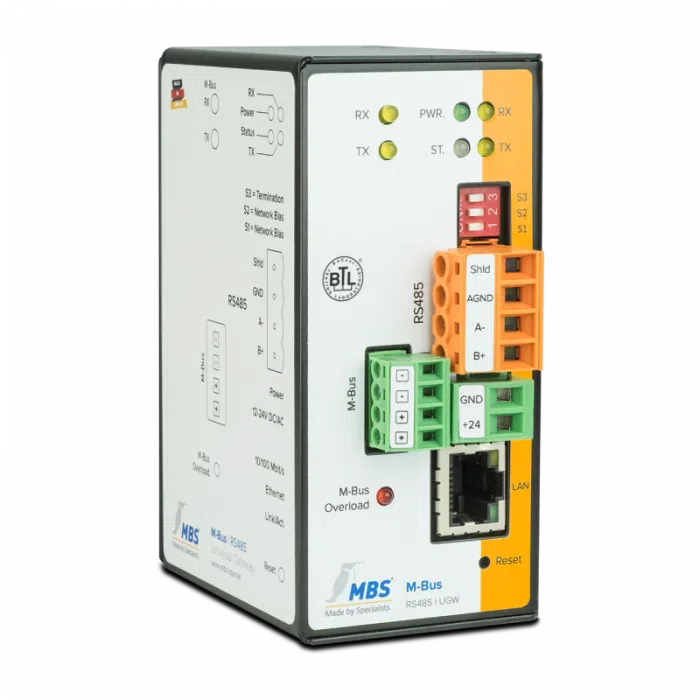

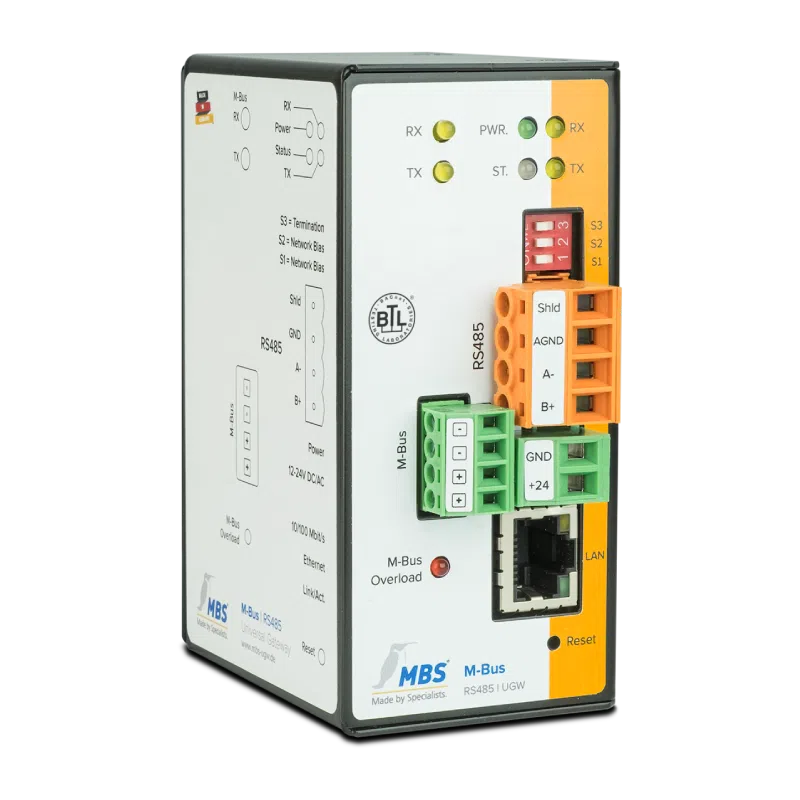

MBS Double-X M-Bus - Passerelle M-Bus vers BACnet, Modbus, MQTT et OPC UA
- Maître M-Bus intégré pour 30 charges standard de 1,5 mA
- Vers BACnet/IP, BACnet MS/TP, Modbus TCP ou RTU, MQTT, OPC UA, SNMP
- Licence de 25 à 2 500 points, scan automatique des compteurs
- Ethernet 10/100 et RS-232 ou RS-485 isolé 1 kV
- Alimentation 12 à 24 V AC/DC, IP20, rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | BACnet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Ports série intégrés |
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, M-Bus, Modbus RTU, RS-232, RS-485 |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus (EN 13757), GTB BACnet, Modbus TCP et RTU, brokers MQTT |
| Variante | Protocole cible (13 choix) et licence de 25, 200, 500, 1 000 ou 2 500 points de données |
| Connecteur | RJ45 Ethernet, borniers pour alimentation, port série et bus |
| Température de fonctionnement | 0 à +45 °C |
| Protocole cible | Allen-Bradley DF1, SNMP, OPC UA, MQTT, Modbus esclave RS485, Modbus esclave RS232, Modbus maître RS485, Modbus maître RS232, Modbus TCP, Fichier CSV, Bosch 4A, BACnet MS/TP, BACnet/IP |
| Points de données | 25 points, 200 points, 500 points, 1 000 points, 2 500 points |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- M-Bus
- BACnet MS/TP
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La MBS Double-X M-Bus est une passerelle M-Bus vers BACnet, Modbus, MQTT ou OPC UA qui intègre son propre convertisseur de niveau M-Bus. Elle lit directement jusqu'à 30 compteurs ou charges M-Bus standard (1,5 mA chacune), sans coupleur externe, et met leurs index à disposition de la GTB ou d'une plateforme de suivi énergétique.
Elle s'adresse aux intégrateurs et exploitants qui doivent centraliser des compteurs de chaleur, d'eau, d'électricité ou de gaz en tertiaire, sur réseau de chaleur ou en industrie. Après un scan du bus, la configuration M-Bus est générée presque automatiquement, puis convertie en objets BACnet ou en registres Modbus. Voir aussi nos passerelles M-Bus et la gamme MBS GmbH.
Points forts du Double-X M-Bus
- Convertisseur de niveau M-Bus intégré : maître pour 30 charges standard de 1,5 mA
- Scan automatique des compteurs et génération de la configuration BACnet, Modbus ou PROFINET
- Licence de 25 à 2 500 points de données, extensible sans changer de matériel
- Ethernet 10/100 Mbit/s et port série RS-232 ou RS-485 isolé 1 kV
- Modèle certifié BACnet par WSPCert selon EN ISO 16484-5, révision 14
- Horloge temps réel et carte microSD jusqu'à 2 Go pour l'enregistrement de tendances
- Alimentation 12 à 24 V AC ou DC, 3,1 à 5,7 W selon le nombre de charges M-Bus
Applications en bâtiment et sur site technique
- Tertiaire : remontée des compteurs d'énergie thermique, d'eau et d'électricité vers la GTB BACnet pour le décret tertiaire
- Réseaux de chaleur et sous-stations : lecture des compteurs de calories M-Bus et transmission en Modbus TCP au poste central
- Logement collectif et résidences gérées : centralisation des compteurs divisionnaires vers une plateforme MQTT
- Industrie : suivi des consommations par atelier dans un SCADA via OPC UA
Intégration et compatibilité
Le bus M-Bus se raccorde directement sur les bornes de la passerelle, qui joue le rôle de maître et alimente le bus pour 30 charges standard. Des voyants RX, TX et surcharge (Overload) signalent l'état du bus. Le pilote M-Bus intégré lance un scan des compteurs, puis l'interface web génère la configuration correspondante, ainsi que les objets BACnet, les registres Modbus ou les données PROFINET selon le modèle.
Côté supervision, la passerelle convertit les données M-Bus vers le protocole cible choisi à la commande : BACnet/IP ou BACnet MS/TP, Modbus TCP, Modbus RTU maître ou esclave en RS-232 ou RS-485, MQTT, OPC UA, SNMP (agent, manager ou émetteur de traps), export de fichiers CSV via un partage SAMBA, Allen-Bradley DF1 ou Bosch.
La configuration se charge par navigateur dans le serveur web intégré et reste enregistrée dans l'appareil. L'interface web sert aussi à l'analyse et à l'activation des licences. Le pilote MQTT, au format de message libre, existe aussi en variante Sparkplug.
Versions disponibles
Chaque référence combine un protocole cible et une capacité de points de données (25, 200, 500, 1 000 ou 2 500). Le suffixe indique la capacité, par exemple MBS-MBUS-BACIP-500 pour BACnet/IP avec 500 points.
| Référence | Différence (protocole cible) | Usage conseillé |
|---|---|---|
| MBS-MBUS-BACIP-25 à -2500 | BACnet/IP | GTB BACnet sur réseau IP |
| MBS-MBUS-BACMS-25 à -2500 | BACnet MS/TP | Bus BACnet MS/TP RS-485 existant |
| MBS-MBUS-MTCP-25 à -2500 | Modbus TCP | Superviseur, automate ou GTB en Modbus TCP |
| MBS-MBUS-MM485-25 à -2500 | Modbus maître RS485 | Interroger des esclaves Modbus RTU en RS-485 |
| MBS-MBUS-MM232-25 à -2500 | Modbus maître RS232 | Interroger un esclave Modbus en RS-232 |
| MBS-MBUS-ME485-25 à -2500 | Modbus esclave RS485 | Être lu par un maître Modbus RTU en RS-485 |
| MBS-MBUS-ME232-25 à -2500 | Modbus esclave RS232 | Être lu par un maître Modbus en RS-232 |
| MBS-MBUS-MQTT-25 à -2500 | MQTT | Plateforme cloud ou broker MQTT, format de message libre |
| MBS-MBUS-OPCUA-25 à -2500 | OPC UA | SCADA ou MES industriel en OPC UA |
| MBS-MBUS-SNMP-25 à -2500 | SNMP | Supervision informatique, agent, manager ou traps |
| MBS-MBUS-CSV-25 à -2500 | Fichier CSV | Export de données en fichier CSV via partage SAMBA |
| MBS-MBUS-ABDF1-25 à -2500 | Allen-Bradley DF1 | Automate Allen-Bradley en liaison série DF1 |
| MBS-MBUS-BOSCH-25 à -2500 | Bosch 4A | Équipement Bosch, intégration à valider avec notre équipe technique |
Le port série existe en version RS-232 ou RS-485 isolée (références constructeur MBS de la version 25 points : RS-485 : art. 11-0068, RS-232 : art. 11-0077). Les licences 200, 500, 1 000 et 2 500 points correspondent aux options MBS 13-0002 à 13-0005. Précisez la version série lors de votre demande.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bus intégré | Maître M-Bus, convertisseur de niveau pour 30 charges standard de 1,5 mA maximum |
| Voyants M-Bus | RX, TX, surcharge |
| Réseau | 1 port Ethernet RJ45 10/100 Mbit/s, LED Link et 10/100 |
| Port série COM1 | RS-232 ou RS-485 isolé 1 kV selon version matérielle |
| Réglages RS-485 | Interrupteurs DIP : polarisation (bias) et terminaison 120 ohms |
| Points de données | 25, 200, 500, 1 000 ou 2 500 selon licence, extensible par l'interface web |
| Alimentation | 12 à 24 V DC ou 12 à 24 V AC |
| Consommation | 3,1 à 5,7 W (1 à 30 charges M-Bus raccordées) |
| Dimensions (H x L x P) | 100 x 48 x 70 mm, support rail DIN inclus |
| Poids | 300 g |
| Certification BACnet | WSPCert, EN ISO 16484-5, révision 14 |
| Fonctions système | Horloge temps réel sauvegardée par pile, carte microSD jusqu'à 2 Go, chien de garde matériel et logiciel, redémarrage automatique après coupure |
| Processeur | ARM9 |
| Configuration | Interface web intégrée, fichiers de configuration stockés de façon permanente |
| Boîtier | Métallique, sans ventilateur |
| Voyants | Alimentation, statut multicolore, RX, TX, plus voyants du bus intégré |
| Température de fonctionnement | 0 à +45 °C |
| Humidité | 20 à 80 % HR sans condensation |
| Indice de protection | IP20 |
| Montage | Rail DIN TS35 selon EN 60715 |
| Conformité | CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Ports série intégrés
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, M-Bus, BACnet MS/TP
- Usage
- GTB / intégration BMS, Comptage énergétique
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus (EN 13757), GTB BACnet, Modbus TCP et RTU, brokers MQTT
- Variante
- Protocole cible (13 choix) et licence de 25, 200, 500, 1 000 ou 2 500 points de données
- Connecteur
- RJ45 Ethernet, borniers pour alimentation, port série et bus
- Température de fonctionnement
- 0 à +45 °C
- Protocole cible
- Allen-Bradley DF1, SNMP, OPC UA, MQTT, Modbus esclave RS485, Modbus esclave RS232, Modbus maître RS485, Modbus maître RS232, Modbus TCP, Fichier CSV, Bosch 4A, BACnet MS/TP, BACnet/IP
- Points de données
- 25 points, 200 points, 500 points, 1 000 points, 2 500 points
Contenu et accessoires compatibles
- Passerelle livrée avec son support rail DIN TS35
- Alimentation 24 V DC rail DIN, voir nos alimentations rail DIN
- Extensions de licence de points de données (200, 500, 1 000, 2 500)
Documentation
Questions fréquentes
Combien de compteurs M-Bus la passerelle peut-elle lire ?
Le convertisseur de niveau intégré alimente jusqu'à 30 charges M-Bus standard de 1,5 mA. Le nombre d'informations remontées dépend ensuite de la licence de points de données choisie, de 25 à 2 500.
Faut-il saisir chaque compteur à la main ?
Non. Le pilote M-Bus lance un scan du bus et l'interface web génère la configuration M-Bus presque automatiquement. Les points détectés peuvent ensuite être convertis en configuration BACnet ou Modbus.
Peut-on augmenter le nombre de points après la mise en service ?
Oui. Les licences 25, 200, 500, 1 000 et 2 500 points s'activent par l'interface web. Une extension vers une capacité supérieure se fait sans changer de matériel, dans la limite de 2 500 points.
Comment choisir entre RS-232 et RS-485 ?
Le port série COM1 existe en version RS-232 ou RS-485 isolée 1 kV. Il sert aux protocoles cibles série (Modbus RTU, BACnet MS/TP, DF1). Précisez la version souhaitée lors de votre demande de devis.
À propos de MBS GmbH
MBS GmbH est un fabricant allemand basé à Krefeld, spécialisé dans la communication pour l'automatisation des bâtiments et de l'industrie. Depuis plus de 30 ans, il développe des passerelles universelles, routeurs BACnet, modules d'E/S et logiciels qui font dialoguer BACnet, Modbus, KNX, DALI, M-Bus ou MQTT au sein d'une même installation technique.
Voir toute la gamme MBS GmbHDemander un devis pour le Double-X M-Bus
Indiquez-nous vos quantités, le protocole cible et la taille de votre installation : un technicien vous répond sous 24 h ouvrées avec une offre adaptée et des tarifs dégressifs selon les volumes. Nous pouvons aussi vous aider à choisir la version la mieux dimensionnée pour votre projet.
