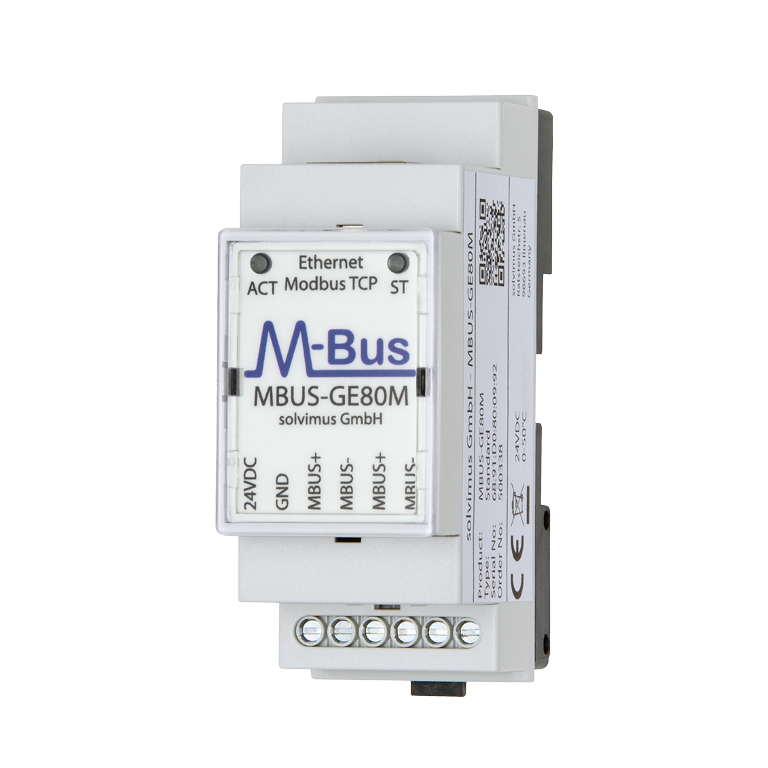

Solvimus MBUS-GEM - Passerelle M-Bus vers Modbus TCP de 20 à 500 charges
- Maître M-Bus EN 13757-2/-3/-7 de 20 à 500 charges unitaires selon la version
- Sortie Modbus TCP (CEI 61158) sur port Ethernet 10/100 RJ45
- Génération automatique des registres Modbus après scan du bus
- Alimentation 24 V DC (2 modules) ou 12 à 36 V DC (3 modules)
- Boîtier rail DIN IP30, client OpenVPN et configuration HTTPS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, M-Bus |
| Protocoles IP et intégration | Modbus TCP |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus EN 13757 (eau, chaleur, électricité, gaz), automates et superviseurs Modbus TCP |
| Variante | 20, 80, 125, 250 ou 500 charges unitaires M-Bus |
| Connecteur | Bornier à vis (M-Bus et alimentation, 2,5 mm² max.), RJ45 |
| Largeur | 2 modules (20 et 80 charges) ou 3 modules (125 à 500 charges) |
| Charges M-Bus | 20 charges unitaires, 80 charges unitaires, 125 charges unitaires, 250 charges unitaires, 500 charges unitaires |
- Aucune (filaire)
- Ethernet
- M-Bus
- Modbus TCP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Solvimus MBUS-GEM est une passerelle M-Bus vers Modbus TCP qui relève les compteurs d'eau, de chaleur, d'électricité ou de gaz raccordés sur un bus M-Bus filaire, puis met leurs index à disposition sous forme de registres Modbus. Elle s'adresse aux intégrateurs GTB, aux automaticiens et aux exploitants qui supervisent leurs installations avec un automate, un SCADA ou une GTB maîtrisant déjà le Modbus TCP.
L'intérêt est d'éviter un pilote M-Bus côté supervision : la passerelle joue le rôle de maître M-Bus, alimente le bus, interprète les trames de tous les compteurs conformes EN 13757 et range les valeurs dans une table Modbus fixe. Cinq capacités, de 20 à 500 charges unitaires, couvrent aussi bien un sous-comptage de chaufferie qu'un parc de compteurs de logements ou un site industriel.
Points forts du MBUS-GEM
- Cinq capacités de bus : 20, 80, 125, 250 ou 500 charges unitaires M-Bus
- Recherche primaire et secondaire, normale ou inversée avec jokers, création automatique des compteurs
- Registres Modbus TCP générés automatiquement à partir des données de chaque compteur
- Débit M-Bus jusqu'à 19 200 bit/s (20 et 80 charges) ou 9 600 bit/s (125 à 500 charges)
- Mode transparent pour paramétrer les compteurs à distance depuis un PC
- Client OpenVPN, HTTPS, droits utilisateurs et mise à jour signée du firmware
- Boîtier rail DIN de 2 ou 3 modules, 79 à 150 g, IP30
Applications en bâtiment et sur site technique
- Tertiaire et décret BACS : remontée des sous-compteurs d'énergie et d'eau d'un immeuble de bureaux vers un automate de GTB Modbus.
- Logement collectif et bailleurs : relevé centralisé de compteurs d'eau et de calorimètres par cage d'escalier, jusqu'à 500 charges par passerelle.
- Industrie : intégration des compteurs d'utilités (air comprimé, eau, électricité) dans un SCADA pour le suivi ISO 50001.
- Réseaux de chaleur et chaufferies collectives : lecture des calorimètres de sous-stations dans le système de télégestion.
- Enseignement, santé et collectivités : suivi des consommations par bâtiment ou par aile depuis la supervision existante.
Intégration et compatibilité
Côté terrain, le MBUS-GEM lit tous les compteurs conformes EN 13757-2/-3/-7, quel que soit le fabricant ou le fluide mesuré. Côté réseau, il se comporte comme un esclave Modbus TCP conforme CEI 61158 : l'automate, le SCADA ou la GTB interroge directement les registres sur le port Ethernet, en local ou à travers un réseau distant.
- Protocoles : M-Bus (EN 13757), Modbus TCP, HTTPS, SSH, OpenVPN
- Adressage IP statique ou DHCP, ports TCP configurables
- Mise en service par navigateur : un scan du bus suffit dans la plupart des cas
- Page imprimable de la configuration et de la liste des compteurs pour le dossier des ouvrages exécutés
- Déploiement en série et mises à jour groupées avec l'outil Netdiscover
Pour une GTB BACnet, la même passerelle existe en version BACnet (MBUS-GEB). Retrouvez l'ensemble des passerelles et concentrateurs M-Bus et des passerelles Modbus de la gamme Solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500337 | MBUS-GE20M, 20 charges, 2 modules, 24 V DC | Chaufferie, local technique, petit tertiaire |
| 500338 | MBUS-GE80M, 80 charges, 2 modules, 24 V DC | Immeuble de bureaux, bâtiment d'enseignement |
| 500408 | MBUS-GE125M, 125 charges, 3 modules, 12 à 36 V DC | Résidence collective, site industriel moyen |
| 500409 | MBUS-GE250M, 250 charges, 3 modules, 12 à 36 V DC | Grand ensemble de logements, campus |
| 500403 | MBUS-GE500M, 500 charges, 3 modules, 12 à 36 V DC | Parc étendu, centralisation d'un site complet |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Passerelle M-Bus maître vers Modbus TCP esclave |
| M-Bus | EN 13757-2/-3/-7, 20, 80, 125, 250 ou 500 charges unitaires, bornier à vis 2,5 mm² max. |
| Débit M-Bus | 19 200 bit/s max. (GE20M, GE80M) ; 9 600 bit/s max. (GE125M, GE250M, GE500M) |
| Ethernet | 1 port RJ45 IEEE 802.3 10/100Base-TX, Auto-MDIX, LED d'état |
| Modbus | Modbus TCP conforme CEI 61158 |
| Configuration | Serveur web intégré en HTTPS (HTTP possible) ou SSH, codes OBIS, client OpenVPN, gestion des droits utilisateurs, politique de mot de passe, export et import de la configuration, déploiement en masse par Netdiscover. Interface en anglais |
| Processeur | ARM9 454 MHz, 128 Mo de RAM, 4 Go de Flash eMMC, Linux, horloge temps réel avec réserve de marche de 7 jours |
| Voyants | 2 LED d'état (2 modules) ; 2 LED d'état et 3 LED M-Bus émission, réception, collision ou surcharge (3 modules) |
| Alimentation | 21,6 à 24,5 V DC (GE20M, GE80M) ; 12 à 36 V DC (GE125M à GE500M), bornier à vis |
| Consommation | 2 W au repos ; 10 W max. (2 modules) ou 40 W max. (3 modules) |
| Dimensions | 35 x 90 x 59 mm, 2 modules (GE20M, GE80M) ; 54 x 90 x 60 mm, 3 modules (GE125M à GE500M) |
| Poids | 79 g (2 modules) ; 150 g (3 modules) |
| Montage | Rail DIN 35 mm (CEI 60715), toutes orientations |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; humidité 0 à 95 % HR sans condensation ; stockage -20 à 70 °C |
| Indice de protection | IP30 (CEI 60529), classe de protection III |
| Conformité | Directives CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE ; protection contre les surtensions transitoires |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, M-Bus
- Protocoles IP et intégration
- Modbus TCP
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus EN 13757 (eau, chaleur, électricité, gaz), automates et superviseurs Modbus TCP
- Variante
- 20, 80, 125, 250 ou 500 charges unitaires M-Bus
- Connecteur
- Bornier à vis (M-Bus et alimentation, 2,5 mm² max.), RJ45
- Largeur
- 2 modules (20 et 80 charges) ou 3 modules (125 à 500 charges)
- Charges M-Bus
- 20 charges unitaires, 80 charges unitaires, 125 charges unitaires, 250 charges unitaires, 500 charges unitaires
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé. Le MBUS-GEM nécessite une alimentation rail DIN 24 V DC ou 12 à 36 V DC selon la version. Pour allonger un bus ou dépasser la capacité d'un segment, associez-le à un répéteur M-Bus ; pour des compteurs radio, ajoutez une passerelle wM-Bus MBUS-GEWM sur le même réseau Modbus.
Documentation
Questions fréquentes
Combien de compteurs peut-on raccorder sur un MBUS-GEM ?
La capacité s'exprime en charges unitaires : 20, 80, 125, 250 ou 500 selon la référence. Un compteur M-Bus courant consomme une charge unitaire, la capacité correspond donc à peu près au nombre de compteurs. Prévoyez une marge pour les extensions futures.
Faut-il programmer les registres Modbus à la main ?
Non. Après un scan du bus, la passerelle crée la liste des compteurs et génère automatiquement les registres Modbus correspondants. L'automate ou la GTB lit ensuite ces registres en Modbus TCP, comme pour tout autre esclave.
Quelle différence entre les versions 2 modules et 3 modules ?
Les MBUS-GE20M et GE80M tiennent sur 2 modules, communiquent jusqu'à 19 200 bit/s et s'alimentent en 24 V DC. Les GE125M, GE250M et GE500M occupent 3 modules, fonctionnent à 9 600 bit/s maximum, acceptent 12 à 36 V DC et ajoutent 3 LED de diagnostic du bus (émission, réception, collision ou surcharge).
La GTB parle BACnet, le MBUS-GEM convient-il ?
Le MBUS-GEM ne publie qu'en Modbus TCP. Pour une GTB BACnet, choisissez le MBUS-GEB, qui expose les mêmes compteurs en objets BACnet/IP ou BACnet/SC.
Peut-on paramétrer les compteurs à distance ?
Oui. Le mode transparent donne un accès direct aux compteurs M-Bus depuis un PC, par exemple pour changer une adresse primaire ou un débit. Le client OpenVPN intégré permet de le faire sans se déplacer.
À propos de Solvimus
Solvimus est une entreprise allemande spécialisée dans les systèmes embarqués et les technologies de communication, avec un accent particulier sur le comptage intelligent (smart metering).
Voir toute la gamme SolvimusDemander un devis pour le MBUS-GEM
Indiquez-nous le nombre et le type de compteurs, l'automate ou la GTB à alimenter : nous vous orientons vers la bonne capacité et vous répondons sous 24 h ouvrées. Les tarifs sont établis selon les quantités et le contexte du projet.
