AKCP adaptateurs capteurs - Adaptateur Modbus, contact sec isolé et répartiteur
- MOD-A : port RJ45 converti en bornier Modbus RS-485 A+, B-, GND, déport jusqu'à 550 m
- SEN-A : entrée 0-10 V ou contact sec, sortie 5 V 0,2 A pour le capteur tiers
- SSB : 2 chaînes thermal map et 1 compteur de courant sur un seul port
- Alimentés par le boîtier AKCP, câble CAT5e ou CAT6
- Fixation rail DIN ou vis, -35 à +80 °C
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
|---|---|
| Entrées et sorties | Entrée analogique 0-10 V, Entrée TOR / contact sec |
| Usage | GTB / intégration BMS, Salle serveur / datacenter |
| Type de montage | Mural, Rail DIN |
| Connectivité radio | Aucune (filaire) |
| Compatibilité | AKCP sensorProbe+, sensorProbeX+ et sensorProbe2+ (MOD-A : SP2+E) |
| Connecteur | RJ45 côté boîtier, bornier 3 points côté terrain |
| Adaptateur | Modbus, Capteur, Contact sec isolé, Répartiteur SSB |
- Aucune (filaire)
- RS-485
- Modbus RTU
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les adaptateurs AKCP pour capteurs (Modbus, entrée analogique, contact sec isolé et répartiteur) relient des équipements tiers ou plusieurs chaînes de capteurs aux boîtiers de supervision sensorProbe+ et sensorProbeX+. Ils s'adressent aux intégrateurs et aux exploitants de salles techniques qui veulent remonter un signal existant sans ajouter de matériel d'acquisition.
Chaque adaptateur se raccorde par câble réseau RJ45 standard et reçoit son alimentation du boîtier. Le câblage terrain se fait sur bornier à vis, ce qui simplifie la reprise d'un automate, d'une centrale d'alarme ou d'un capteur analogique déjà en place.
Points forts des adaptateurs AKCP

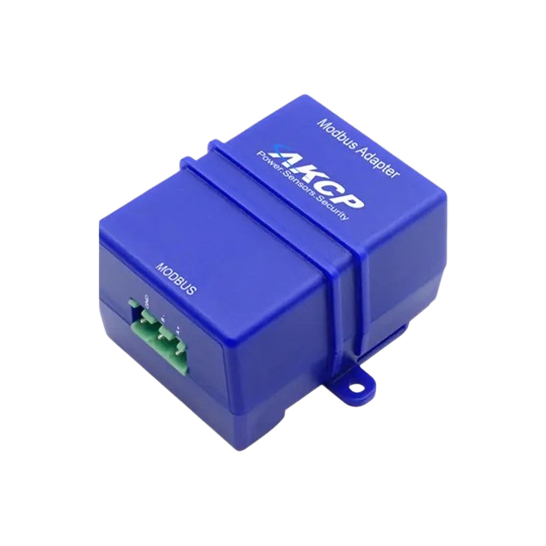

- MOD-A : port RJ45 EXP/MOD converti en bornier 3 points A+, B-, GND pour bus Modbus RS-485
- MOD-A : déport jusqu'à 550 m du boîtier en câble CAT5 ou CAT6

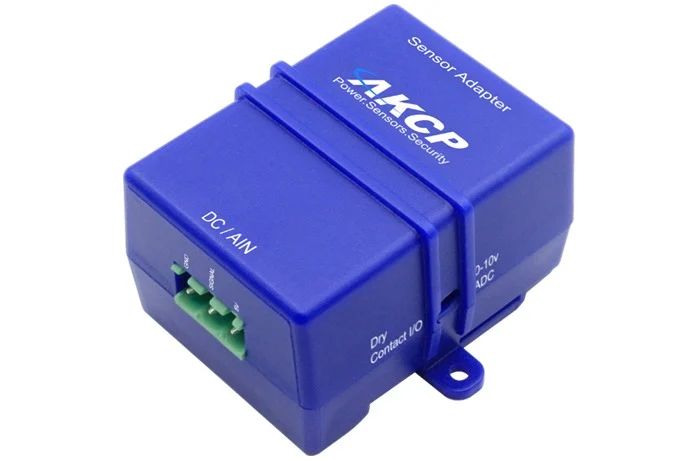

- SEN-A : entrée 0-10 V ou contact sec en entrée/sortie, sélection par commutateur latéral
- SEN-A : sortie 5 V jusqu'à 0,2 A pour alimenter le capteur tiers en permanence
- SSB : 2 chaînes de cartographie thermique et 1 compteur de courant sur un seul port capteur
- Boîtiers de 56 x 55 x 33,3 mm, fixation rail DIN ou par vis, de -35 à +80 °C
Applications en bâtiment et sur site technique
- Datacenter : raccordement d'onduleurs, de groupes froids ou de compteurs Modbus au sensorProbeX+.
- Baie informatique : cartographie thermique avant et arrière plus mesure de courant sur un seul port grâce au SSB.
- Local technique tertiaire : reprise d'un capteur de pression ou d'humidité à sortie 0-10 V.
- Site distant : report d'un contact d'alarme de centrale incendie ou intrusion vers la supervision IP.
Intégration et compatibilité
Le MOD-A est prévu pour le port RS-485 Modbus/expansion du sensorProbeX+, ainsi que du sensorProbe2+ en version E (SP2+E), dont un port peut servir de port Modbus RS-485. Le SEN-A se branche sur un port capteur intelligent des boîtiers sensorProbe+. Le SSB s'utilise avec les capteurs de cartographie thermique et le compteur de courant sans contact du sensorProbeX+. Les valeurs remontent ensuite comme n'importe quel capteur AKCP : interface web, SNMP, e-mail et logiciel AKCPro Server. Voir aussi nos boîtiers de supervision IP, les capteurs filaires et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MOD-A | Adaptateur RJ45 vers bornier Modbus RS-485 | Raccorder un bus Modbus au port EXP/MOD |
| SEN-A | Adaptateur capteur tiers 0-10 V ou contact sec | Reprendre un capteur analogique ou un contact alimenté |
| SEN-DCi | Contact sec isolé | Surveiller un contact d'un équipement tiers avec isolation |
| SSB | Répartiteur 3 entrées capteurs | Thermal map et compteur de courant sur un seul port |
Caractéristiques techniques
| Raccordement au boîtier | Prise RJ45, câble UTP CAT5e ou CAT6 |
|---|---|
| Bornier MOD-A | 3 points : A+, B-, GND |
| Bornier SEN-A | 3 points : signal ou contact sec, 5 V, GND |
| Modes SEN-A | 0 à 10 V DC ou contact sec entrée/sortie, détection automatique |
| Isolation MOD-A et SEN-A | Sans isolation galvanique |
| Alimentation | Par le boîtier AKCP, aucune alimentation externe |
| Consommation SEN-A | 50 mW typique, 10 mA |
| Longueur de câble max. | MOD-A : 550 m ; SEN-A : 15 m |
| Dimensions MOD-A et SEN-A | 56 x 55 x 33,3 mm |
| Montage | Rail DIN ou vis |
| Environnement | -35 à +80 °C, 20 à 80 % HR sans condensation |
Critères de sélection
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Entrées et sorties
- Entrée TOR / contact sec, Entrée analogique 0-10 V
- Usage
- GTB / intégration BMS, Salle serveur / datacenter
- Type de montage
- Mural, Rail DIN
- Connectivité radio
- Aucune (filaire)
- Compatibilité
- AKCP sensorProbe+, sensorProbeX+ et sensorProbe2+ (MOD-A : SP2+E)
- Connecteur
- RJ45 côté boîtier, bornier 3 points côté terrain
- Adaptateur
- Modbus, Capteur, Contact sec isolé, Répartiteur SSB
Documentation
Questions fréquentes
Quelle différence entre le MOD-A et le SEN-A ?
Le MOD-A se branche sur le port EXP/MOD (RS-485) du sensorProbeX+ et transforme la prise RJ45 en bornier A+, B-, GND pour un bus Modbus. Le SEN-A se branche sur un port capteur et accueille un capteur tiers 0-10 V ou un contact sec alimenté en 5 V.
À quelle distance du boîtier peut-on installer ces adaptateurs ?
Jusqu'à 550 m pour le MOD-A et jusqu'à 15 m pour le SEN-A, avec un câble réseau CAT5 ou CAT6 standard depuis le port du boîtier AKCP.
Faut-il une alimentation séparée ?
Non. Le MOD-A et le SEN-A sont alimentés par le boîtier de supervision via le câble RJ45. Le SEN-A peut même fournir jusqu'à 5 V et 0,2 A à l'équipement tiers raccordé.
À quoi sert le boîtier SSB ?
Le Sensor Splitter Box regroupe sur un seul port capteur du sensorProbeX+ deux chaînes de cartographie thermique et un compteur de courant sans contact, pour équiper une baie complète sans consommer trois ports.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour les adaptateurs AKCP
Précisez le boîtier AKCP en place et l'équipement à raccorder : nous vous confirmons l'adaptateur adapté sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
