ORing IGS-1000 - Switch Gigabit industriel non manageable rail DIN
- 5 ou 8 ports RJ45 10/100/1000, versions avec 1 ou 2 cages SFP (jusqu'à 10 ports)
- Non manageable, trames jumbo jusqu'à 9 Ko sur la plupart des modèles
- Double entrée 12 à 48 VDC ou entrée 9 à 60 VDC / 24 VAC selon le format
- Relais d'alarme 1 A sous 24 VDC sur les modèles slim
- Boîtier IP30 ou IP40 rail DIN, jusqu'à -40 à +75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Protocoles IP et intégration | PROFINET |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Gigabit, Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Variante | IGS-C1050 : 5 ports compact ; IGS-1050A : 5 ports slim ; IGS-150B : 5 ports mini ; IGS-1041GPA : 4 ports + 1 SFP ; IGS-1042GPA : 4 ports + 2 SFP ; IGS-C1080 : 8 ports compact ; IGS-1080A : 8 |
| Connecteur | RJ45, cages SFP (IGS-1041GPA, IGS-1042GPA, IGS-182GP), bornier d'alimentation |
| Débit | 10/100/1000 Mbit/s ; SFP 1000Base-X ou 100/1000 Mbit/s selon le modèle |
| Relais d'alarme | 1 A sous 24 VDC (IGS-1050A, IGS-1041GPA, IGS-1042GPA, IGS-1080A) |
| Température de fonctionnement | -40 à +75 °C (IGS-150B, IGS-182GP, versions -L des IGS-C1050 et IGS-C1080) ; -40 à +70 °C (modèles slim) |
| Modèle | IGS-C1050 : 5 ports GE, IGS-1050A : 5 ports GE, format slim, IGS-150B : 5 ports GE, format mini, IGS-1041GPA : 4 GE + 1 SFP, slim, IGS-1042GPA : 4 GE + 2 SFP, slim, IGS-C1080 : 8 ports GE, IGS-1080A : 8 ports GE, format slim, IGS-182GP : 8 GE + 2 SFP |
- Aucune (filaire)
- Ethernet
- Fibre optique
- PROFINET
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La série ORing IGS-1000 rassemble des switchs Gigabit industriels non manageables pour rail DIN : 5 ou 8 ports RJ45 10/100/1000 Mbit/s, avec jusqu'à 2 cages SFP pour une liaison fibre, soit 10 ports au maximum. Ils existent en formats compact, slim et mini, avec double alimentation et relais d'alarme selon le modèle.
Ils répondent aux besoins des intégrateurs GTB, des DSI et des services techniques qui font cohabiter dans une même armoire équipements de terrain, caméras IP et serveurs de supervision. Plug and play, ils apportent le débit Gigabit sans configuration. Découvrez nos switchs Ethernet industriels et la gamme ORing.
Points forts de la série IGS-1000
- 5 ou 8 ports RJ45 10/100/1000 Mbit/s, Auto MDI/MDI-X, commutation store-and-forward
- Versions fibre : 1 cage SFP 1000Base-X (IGS-1041GPA), 2 cages SFP 100/1000 (IGS-1042GPA, IGS-182GP)
- Bande passante de 10 Gbit/s en 5 ports, 16 Gbit/s (IGS-C1080) et 20 Gbit/s (IGS-182GP)
- Trames jumbo jusqu'à 9 Ko (IGS-1050A, IGS-1041GPA, IGS-1042GPA, IGS-1080A, IGS-182GP)
- Double entrée 12 à 48 VDC redondante (modèles slim, IGS-150B, IGS-182GP) ; 9 à 60 VDC ou 24 VAC (IGS-C1050, IGS-C1080)
- Relais d'alarme 1 A sous 24 VDC sur défaut d'alimentation (modèles slim)
- IGS-C1050-L et IGS-C1080-L : QoS 802.1p et DSCP, filtrage multicast, conformité PROFINET classe A
- Boîtier IP30 métal ou IP40, de -40 à +75 °C selon les modèles, garantie 5 ans
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : armoire d'étage regroupant contrôleurs GTB, caméras IP et lecteurs de contrôle d'accès, avec une liaison Gigabit vers le local informatique.
- Datacenters et salles serveurs : réseau de supervision technique (onduleurs, climatisation, capteurs d'environnement) séparé du réseau de production.
- Santé : raccorder en Gigabit les équipements techniques d'un bâtiment hospitalier et remonter par fibre vers le cœur de réseau avec un IGS-182GP.
- Logistique et industrie : armoires de terrain soumises à de fortes variations de température, de -40 à +75 °C pour l'IGS-150B et l'IGS-182GP.
Intégration et compatibilité
Les IGS-1000 respectent IEEE 802.3, 802.3u, 802.3ab et 802.3x, ainsi que 802.3z pour les ports SFP 1000Base-X. Ils transportent sans réglage BACnet/IP, Modbus TCP, KNXnet/IP, MQTT, les flux RTSP des caméras et le trafic des serveurs de supervision. Les versions -L des IGS-C1050 et IGS-C1080 sont déclarées conformes PROFINET classe A et adaptées à EtherNet/IP.
Aucune adresse IP n'est nécessaire. Sur les modèles slim, des micro-interrupteurs activent l'alarme sur défaut de chaque entrée d'alimentation, le relais se raccordant à une entrée TOR de la GTB. Les cages SFP reçoivent des modules SFP ORing SFP1G (1 Gbit/s) ou SFP100 (100 Mbit/s, selon le modèle). Pour alimenter caméras et points d'accès par le câble réseau, voir nos switchs PoE industriels, dont la série IGPS-1000.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IGS-C1050 | 5 ports Gigabit, compact IP40 26 x 64 x 103 mm, 9 à 60 VDC ou 24 VAC | Petite armoire, ajout rapide de ports Gigabit |

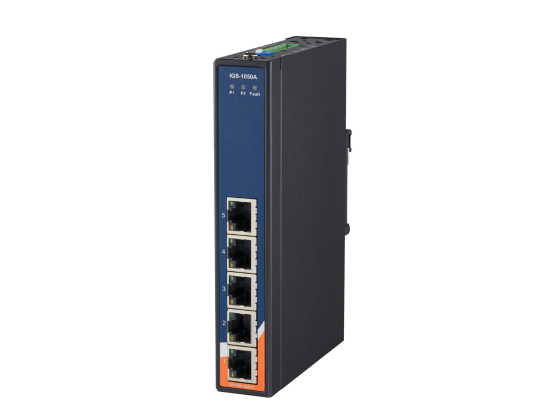

| IGS-1050A | 5 ports Gigabit, slim 26,1 mm, double entrée DC, relais d'alarme | Armoire GTB étroite avec surveillance de l'alimentation |
| IGS-150B | 5 ports Gigabit, mini 26,1 x 70 x 95 mm, -40 à +75 °C | Coffret peu profond ou non chauffé |

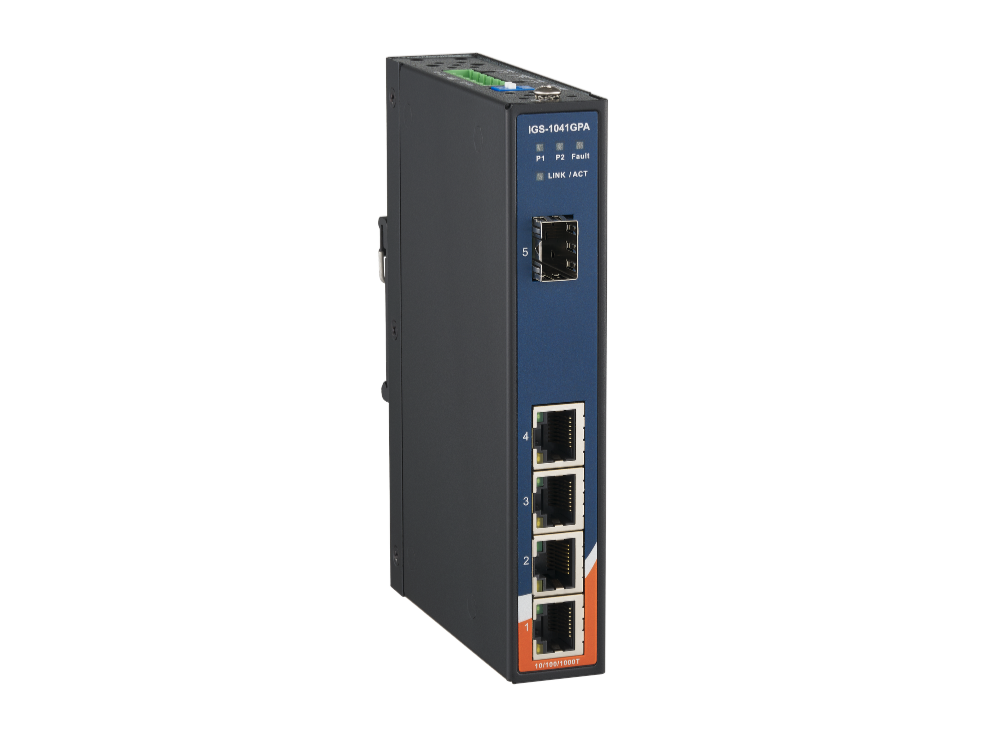

| IGS-1041GPA | 4 ports Gigabit et 1 cage SFP 1000Base-X, slim, relais | Armoire reliée par une fibre Gigabit |
| IGS-1042GPA | 4 ports Gigabit et 2 cages SFP 100/1000, slim, relais | Chaînage fibre, compatibilité avec une fibre 100 Mbit/s existante |

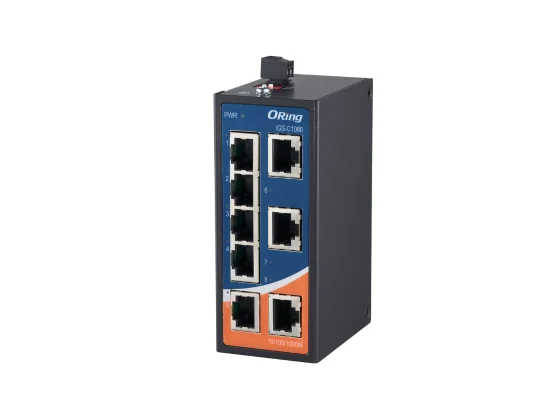

| IGS-C1080 | 8 ports Gigabit, compact IP40 43,5 x 64 x 103 mm | Armoire avec plusieurs équipements Gigabit |
| IGS-1080A | 8 ports Gigabit, slim 26,1 mm, relais d'alarme | Armoire étroite avec 6 à 8 équipements |

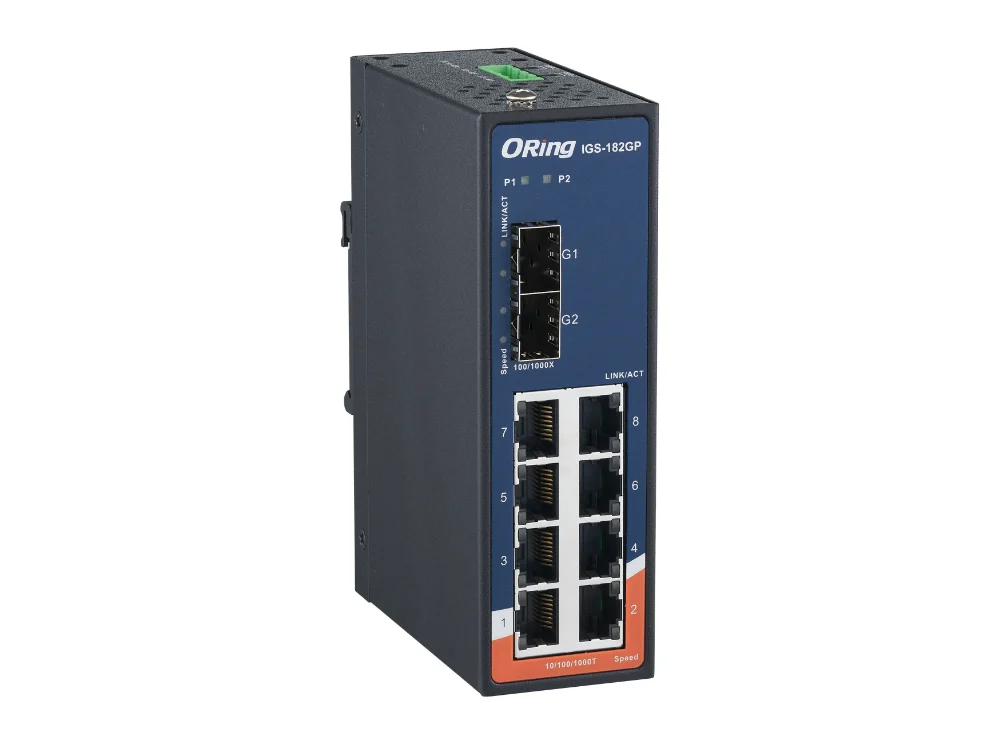

| IGS-182GP | 8 ports Gigabit et 2 cages SFP 100/1000, -40 à +75 °C | Armoire d'étage ou de zone avec uplinks fibre |
Caractéristiques techniques
| Ports cuivre | RJ45 10/100/1000Base-T(X), Auto MDI/MDI-X : 5 (IGS-C1050, IGS-1050A, IGS-150B), 4 (IGS-1041GPA, IGS-1042GPA), 8 (IGS-C1080, IGS-1080A, IGS-182GP) |
|---|---|
| Ports fibre | SFP 1000Base-X : 1 (IGS-1041GPA) ; SFP 100/1000 Mbit/s : 2 (IGS-1042GPA, IGS-182GP) |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3x ; 802.3z (modèles SFP) ; 802.1p (versions -L) |
| Commutation | Store-and-forward ; table MAC 1K (IGS-1050A, IGS-1041GPA, IGS-1042GPA), 2K (versions -L), 4K (IGS-1080A, IGS-182GP) ; latence inférieure à 7 µs (IGS-182GP, versions -L) |
| Bande passante | 10 Gbit/s (IGS-C1050-L, IGS-1050A), 16 Gbit/s (IGS-C1080-L), 20 Gbit/s (IGS-182GP) |
| Trames jumbo | 9 Ko (IGS-1050A, IGS-1041GPA, IGS-1042GPA, IGS-1080A), 9 216 octets (IGS-182GP) |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 6 points (modèles slim) ou 4 points (IGS-150B, IGS-182GP) ; entrée simple 9 à 60 VDC ou 24 VAC sur bornier 2 points (IGS-C1050, IGS-C1080) |
| Consommation typique | 3 W (IGS-C1050-L), 4 W (IGS-C1080-L), moins de 4,4 W (IGS-150B), moins de 5 W (IGS-182GP), 5,5 W (IGS-1050A, IGS-1080A), 6,4 W (IGS-1042GPA) |
| Relais d'alarme | 1 A sous 24 VDC (IGS-1050A, IGS-1041GPA, IGS-1042GPA, IGS-1080A) |
| Protections | Surintensité et inversion de polarité |
| Boîtier | IP40 rail DIN (IGS-C1050, IGS-C1080) ; IP30 métal, rail DIN et fixation murale (autres modèles) |
| Dimensions (L x P x H) | 26 x 64 x 103 mm (IGS-C1050) ; 43,5 x 64 x 103 mm (IGS-C1080) ; 26,1 x 94,9 x 144,3 mm (modèles slim) ; 26,1 x 70 x 95 mm (IGS-150B) ; 41 x 89,8 x 127 mm (IGS-182GP) |
| Poids | 134 g (IGS-C1050-L), 198 g (IGS-C1080-L), 222 g (IGS-150B), 375 à 420 g (modèles slim), 400 g (IGS-182GP) |
| Température de fonctionnement | -40 à +75 °C (IGS-150B, IGS-182GP, fiches 2026 des IGS-C1050-L et IGS-C1080-L) ; -40 à +70 °C (IGS-1050A, IGS-1041GPA, IGS-1042GPA, IGS-1080A) |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | CE, FCC Part 15 B classe A |
| Sécurité | UL 61010-1 et UL 61010-2-201 (IGS-C1050, IGS-C1080, IGS-150B, IGS-182GP) ; EN 60950-1 (modèles slim) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Protocoles IP et intégration
- PROFINET
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports, 9 à 12 ports
- Fonctions réseau
- Non administrable, Gigabit, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Variante
- IGS-C1050 : 5 ports compact ; IGS-1050A : 5 ports slim ; IGS-150B : 5 ports mini ; IGS-1041GPA : 4 ports + 1 SFP ; IGS-1042GPA : 4 ports + 2 SFP ; IGS-C1080 : 8 ports compact ; IGS-1080A : 8
- Connecteur
- RJ45, cages SFP (IGS-1041GPA, IGS-1042GPA, IGS-182GP), bornier d'alimentation
- Débit
- 10/100/1000 Mbit/s ; SFP 1000Base-X ou 100/1000 Mbit/s selon le modèle
- Relais d'alarme
- 1 A sous 24 VDC (IGS-1050A, IGS-1041GPA, IGS-1042GPA, IGS-1080A)
- Température de fonctionnement
- -40 à +75 °C (IGS-150B, IGS-182GP, versions -L des IGS-C1050 et IGS-C1080) ; -40 à +70 °C (modèles slim)
- Modèle
- IGS-C1050 : 5 ports GE, IGS-1050A : 5 ports GE, format slim, IGS-150B : 5 ports GE, format mini, IGS-1041GPA : 4 GE + 1 SFP, slim, IGS-1042GPA : 4 GE + 2 SFP, slim, IGS-C1080 : 8 ports GE, IGS-1080A : 8 ports GE, format slim, IGS-182GP : 8 GE + 2 SFP
Contenu et accessoires compatibles
Selon le modèle, le switch est livré avec kit rail DIN, kit de fixation murale et guide d'installation rapide. Accessoires conseillés : alimentations rail DIN 24 VDC, modules SFP ORing SFP1G ou SFP100 pour les modèles à cages SFP.
Documentation
Questions fréquentes
Pourquoi choisir un switch Gigabit pour un réseau de bâtiment ?
Les automates et compteurs se contentent de 100 Mbit/s, mais les caméras IP, les serveurs de supervision, les passerelles qui agrègent beaucoup de points et les liaisons entre armoires profitent du Gigabit. Les IGS-1000 évitent qu'un flux vidéo ou une sauvegarde ralentisse la remontée des alarmes GTB.
Quels modules SFP utiliser ?
L'IGS-1041GPA accepte des modules 1000Base-X, comme la série ORing SFP1G. Les cages de l'IGS-1042GPA et de l'IGS-182GP fonctionnent en 100 ou 1000 Mbit/s : sur l'IGS-1042GPA, la vitesse se choisit par micro-interrupteurs, ce qui permet de se raccorder à une ancienne liaison fibre 100 Mbit/s avec un module SFP100.
Quelle différence entre les formats compact, slim et mini ?
Les IGS-C1050 et IGS-C1080 sont les plus compacts (64 mm de profondeur), en boîtier IP40 avec une entrée unique 9 à 60 VDC ou 24 VAC. Les modèles slim IGS-1050A, IGS-1041GPA, IGS-1042GPA et IGS-1080A font 26,1 mm de large et ajoutent la double alimentation et le relais d'alarme. Les IGS-150B et IGS-182GP, plus bas, combinent double entrée 12 à 48 VDC et fonctionnement de -40 à +75 °C.
Ces switchs gèrent-ils les VLAN ou la supervision SNMP ?
Non, ce sont des switchs non manageables, prêts à l'emploi. Les IGS-C1050 et IGS-C1080 en version -L offrent toutefois la QoS, le filtrage multicast et la protection contre les tempêtes de broadcast par micro-interrupteurs. Pour les VLAN, l'anneau redondant ou le SNMP, voir la série lite-managed ORing IGS-3000.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour la série IGS-1000
Indiquez le nombre de ports, le besoin en fibre et les quantités : nous vous répondons sous 24 h ouvrées avec la référence adaptée et un conseil technique. Les tarifs sont établis selon les volumes et le projet.
