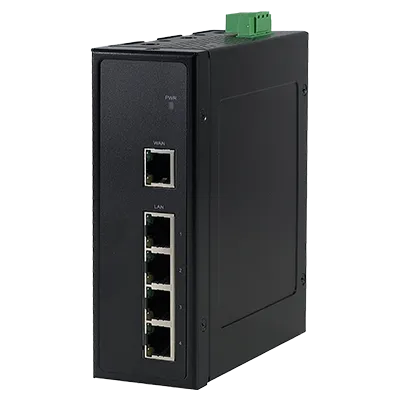

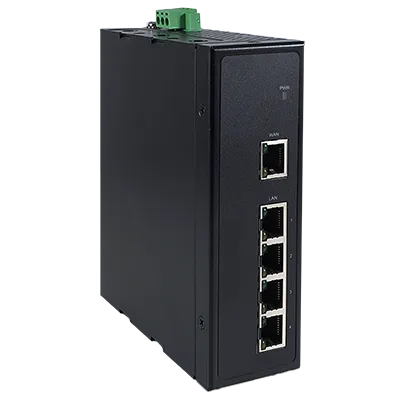

ATOP ER5805 - Routeur VPN industriel Ethernet Gigabit avec pare-feu
- 5 ports RJ45 Gigabit : 1 WAN et 4 LAN
- VPN IPsec, OpenVPN, L2TP, GRE, serveur PPTP, pare-feu avec ACL et redirection de ports
- Alimentation 12 à 48 VDC, moins de 20 W, PoE 802.3at en secours sur ER5805P
- Boîtier métal IP30 sans ventilateur, rail DIN, -40 à 75 °C
- SNMP v1/v2/v3, MQTT, VRRP, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | MQTT, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Gigabit, VPN |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 5 x RJ45 10/100/1000 Mbit/s : 1 WAN, 4 LAN |
| VPN | IPsec, OpenVPN, L2TP, GRE, serveur PPTP |
| Processeur | ARM Cortex A7 quadricœur |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 5 ans |
| Alimentation (version) | Bornier DC, Bornier DC + PoE PD |
- Aucune (filaire)
- Ethernet
- MQTT
- SNMP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le routeur VPN industriel ATOP ER5805 relie le réseau technique d'un site à Internet ou au réseau de l'entreprise à travers un pare-feu et un tunnel chiffré. Avec 5 ports Gigabit (1 WAN, 4 LAN) et un processeur ARM quadricœur, il filtre et chiffre le trafic sans devenir un goulot d'étranglement.
Il s'adresse aux intégrateurs GTB, exploitants multisites et services techniques qui doivent donner un accès distant sécurisé à la supervision, aux automates ou aux compteurs d'un bâtiment. Son boîtier métal sans ventilateur fonctionne de -40 à 75 °C dans une armoire technique. Il complète l'offre de routeurs industriels de la gamme ATOP.
Points forts du ER5805
- 5 ports RJ45 10/100/1000 Mbit/s : 1 port WAN et 4 ports LAN
- Processeur ARM Cortex A7 quadricœur pour le pare-feu, le routage et le chiffrement
- VPN IPsec, OpenVPN, L2TP, GRE et serveur PPTP
- Pare-feu avec listes de contrôle d'accès, redirection de ports et prévention des attaques
- Connexion WAN en IP fixe, DHCP ou PPPoE, serveur DHCP côté LAN, IPv4 et IPv6
- Alimentation 12 à 48 VDC, moins de 20 W ; ER5805P alimentable en PoE 802.3at par le port LAN4, en redondance du bornier
- Chien de garde matériel, emplacement micro-SD pour les journaux
- Boîtier métal IP30 de 145 x 120 x 46 mm, -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Télémaintenance GTB : accès chiffré d'un intégrateur à la supervision d'un bâtiment tertiaire sans exposer le réseau
- Patrimoine multisite (écoles, gymnases, mairies annexes) : tunnels VPN vers une supervision centrale
- Chaufferie ou station de pompage : routeur d'accès du réseau d'automates raccordé à la box ou au réseau de l'exploitant
- Site logistique : séparation entre le réseau d'entrepôt et le réseau bureautique par pare-feu et VLAN
- Datacenter : accès distant cloisonné aux équipements d'infrastructure (onduleurs, climatisation, capteurs)
Intégration et compatibilité
Le ER5805 transporte de façon transparente les protocoles du bâtiment dans ses tunnels VPN : BACnet/IP, Modbus TCP, OPC UA, SNMP ou HTTP. Il se raccorde à un concentrateur IPsec ou OpenVPN existant, ou accueille directement des clients distants. MQTT, NTP, DNS, VLAN 802.1Q, QoS et VRRP figurent parmi ses protocoles, et l'authentification WAN accepte CHAP et PAP.
L'administration passe par l'interface web (HTTP ou HTTPS), Telnet ou SSH, avec mise à jour du firmware par le web. La supervision se fait en SNMP v1, v2 et v3 ; les journaux sont stockés en mémoire flash, sur carte micro-SD ou envoyés vers un serveur distant. Des outils de diagnostic (ping, traceroute, nslookup) et des statistiques mémoire, WAN et LAN facilitent l'exploitation. Côté LAN, il se complète d'un switch Ethernet industriel lorsque 4 ports ne suffisent pas.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1ER580500001G (ER5805) | Alimentation 12 à 48 VDC sur bornier | Armoire avec alimentation rail DIN |
| 1P1ER5805P0001G (ER5805P) | Bornier DC et alimentation PoE 802.3at (mode A) par le port LAN4 | Installation alimentée par un switch PoE, ou double alimentation PoE et DC |
Caractéristiques techniques
| Ports Ethernet | 5 x RJ45 10/100/1000BASE-TX : 1 WAN, 4 LAN |
| Normes | IEEE 802.3, 802.3u, 802.3ab |
| Processeur | ARM Cortex A7 quadricœur |
| Connexion Internet | IP fixe, client DHCP, PPPoE ; authentification CHAP, PAP ou auto |
| Réseau | IPv4, IPv6, serveur DHCP |
| Protocoles | Telnet, SSH, SCP, HTTP, HTTPS, SNMP, NTP, DNS, VLAN 802.1Q, QoS, VRRP, MQTT |
| Pare-feu | ACL, redirection de ports, prévention des attaques |
| VPN | IPsec, OpenVPN, L2TP, serveur PPTP, GRE |
| Administration | Web, Telnet, SSH ; mise à jour firmware par le web ; SNMP v1/v2/v3 |
| Journal système | Mémoire flash, carte micro-SD, serveur distant |
| Interfaces annexes | 1 emplacement micro-SD, 1 bouton reset, chien de garde matériel |
| Alimentation | 12 à 48 VDC nominal (10,8 à 52,8 V), bornier 3 broches, protection contre l'inversion de polarité |
| PoE (ER5805P) | PoE PD 802.3at, mode A, sur le port LAN4, redondance PoE et DC |
| Consommation | Moins de 20 W |
| Boîtier | Métal IP30, sans ventilateur |
| Dimensions (L x l x H) | 145 x 120 x 46 mm |
| Poids | 726 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | IEC/EN 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64 |
| Environnement | RoHS, REACH, sans minerais de conflit |
| Cybersécurité | Conformité IEC 62443-4-2 annoncée par ATOP comme à venir |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- MQTT, SNMP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Gigabit, VPN
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 5 x RJ45 10/100/1000 Mbit/s : 1 WAN, 4 LAN
- VPN
- IPsec, OpenVPN, L2TP, GRE, serveur PPTP
- Processeur
- ARM Cortex A7 quadricœur
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 5 ans
- Alimentation (version)
- Bornier DC, Bornier DC + PoE PD
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour ce routeur :
- Alimentation rail DIN AD1048-24FS (sortie 24 VDC, 2 A ; entrée 100 à 240 VAC ou 120 à 370 VDC), à choisir parmi nos alimentations rail DIN
- Kit de fixation murale optionnel
- Pour la version ER5805P : un switch PoE 802.3at pour alimenter le routeur par son port LAN4
Documentation
Questions fréquentes
Quels protocoles VPN le ER5805 prend-il en charge ?
IPsec, OpenVPN, L2TP, GRE et un serveur PPTP. Le routeur peut ainsi se raccorder à un concentrateur VPN existant ou servir de point d'accès chiffré pour la télémaintenance d'un site.
Quelle différence entre ER5805 et ER5805P ?
Le ER5805 s'alimente uniquement par bornier en 12 à 48 VDC. Le ER5805P peut en plus être alimenté en PoE (802.3at, mode A) par son port LAN4 ; les deux sources peuvent être raccordées ensemble pour une alimentation redondante.
Peut-il remonter des données vers une plateforme MQTT ?
MQTT figure parmi les protocoles pris en charge par le routeur, aux côtés de NTP, DNS, VLAN 802.1Q, QoS et VRRP. Pour les automates et compteurs du site, il transporte aussi de façon transparente BACnet/IP, Modbus TCP ou OPC UA dans le tunnel VPN.
Le ER5805 dispose-t-il d'un accès 4G ?
Non, c'est un routeur filaire : la connexion Internet passe par son port WAN Ethernet (IP fixe, DHCP ou PPPoE). Pour un site sans accès filaire, ATOP propose des routeurs cellulaires de la même famille.
Comment l'administrer à distance ?
Par interface web en HTTP ou HTTPS, par Telnet ou SSH, et en supervision par SNMP v1, v2 et v3. Les journaux sont conservés en mémoire flash, sur carte micro-SD ou envoyés vers un serveur Syslog distant.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le ER5805
Indiquez la version (DC ou PoE) et les quantités : nous vous répondons sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut aussi vous aider à choisir le protocole VPN et l'architecture d'accès distant.
