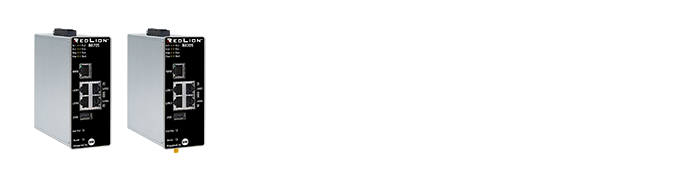

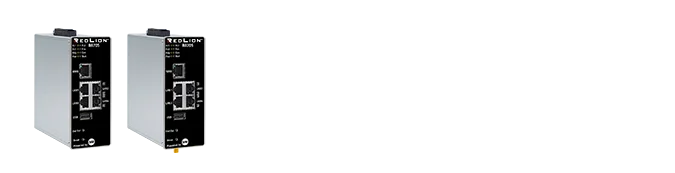

Red Lion RA70 - Routeur d'accès distant industriel VPN, Ethernet ou 4G
- Télémaintenance VPN : OpenVPN vers RLConnect24, IPsec, L2TP, PPTP selon version
- 1 WAN et 4 LAN Ethernet, 4G LTE Europe double SIM en option
- 4 entrées TOR et 2 sorties isolées, port série RS-232/485 en option
- Interrupteur à clé sur RA70K pour autoriser l'accès localement
- 10 à 30 VDC, boîtier métal IP30 sur rail DIN, -40 à 75 °C
| Connectivité radio | 4G LTE, Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP) |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | Double SIM, E/S intégrées, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | LTE bandes 1, 3, 7, 8, 20 (versions 4G Europe) |
| Variante | RA70K à clé ou RA70S standard, Ethernet, Ethernet + série ou 4G LTE Europe |
| Ports Ethernet | 1 WAN et 4 LAN RJ45 10/100 Mbit/s |
| VPN | OpenVPN vers RLConnect24, ou IPsec, L2TP, PPTP selon version |
| E/S | 4 entrées TOR, 2 sorties 1,5 A, isolées |
| Connecteur | 2 x SMA (versions 4G) |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 1 an |
| Version | Avec interrupteur à clé, Standard |
| Connectivité | Ethernet LAN/WAN, Ethernet LAN/WAN + port série, 4G LTE Europe |
- 4G LTE
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- USB
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le routeur d'accès distant industriel Red Lion RA70 sécurise la télémaintenance des automates, IHM et variateurs d'une installation, par VPN vers la plateforme cloud RLConnect24 ou vers votre propre infrastructure selon la version. Il intègre un switch 4 ports LAN, un port WAN, 4 entrées et 2 sorties isolées, et existe en version Ethernet ou 4G LTE Europe double SIM.
Deux exécutions sont proposées : le RA70S standard et le RA70K à interrupteur à clé, qui laisse au personnel du site le contrôle de l'ouverture de la connexion. Cette solution vise les intégrateurs GTB, les exploitants multisites et les constructeurs qui doivent concilier intervention rapide et exigences de sécurité. Elle complète les routeurs industriels 4G de la marque Red Lion.
Points forts du RA70
- 1 port WAN et 4 ports LAN Ethernet 10/100 intégrés
- RA70K : interrupteur à clé à 3 positions (accès distant, données et alarmes, aucune communication)
- VPN selon version : OpenVPN vers RLConnect24, ou multi-VPN IPsec, OpenVPN, L2TP et PPTP (jusqu'à 64 tunnels sur RA70K)
- 4 entrées TOR et 2 sorties isolées, sorties jusqu'à 1,5 A
- Version 4G LTE Europe : bandes 1, 3, 7, 8, 20, double emplacement SIM 2FF
- Port série RS-232/485 commutable par logiciel sur RA70KR0010V1S0D0
- Emplacement carte SD jusqu'à 32 Go, horloge sauvegardée 7 jours
- Alimentation 10 à 30 VDC, boîtier métal IP30, -40 à 75 °C
Applications en bâtiment et sur site technique
- Télémaintenance d'automates de chaufferie, de production d'eau glacée ou de pompage, ouverte par clé à la demande de l'exploitant
- Accès distant aux régulateurs CVC d'un parc d'établissements de santé ou d'enseignement
- Supervision 4G de sites techniques isolés : postes de relevage, stations de traitement, locaux techniques de collectivités
- Support constructeur sur des machines de logistique ou de production, avec traçabilité sur carte SD
- Accès série à distance vers d'anciens automates ou compteurs RS-232/485
Intégration et compatibilité
Le RA70 se connecte à Internet par son port WAN Ethernet ou par le modem 4G intégré, puis établit un tunnel VPN sortant. La plateforme RLConnect24 donne accès aux équipements du réseau LAN et peut également stocker, contrôler et visualiser des données d'exploitation. Les versions multi-VPN acceptent en plus IPsec, L2TP et PPTP, avec chiffrement AES, 3DES ou Blowfish et authentification par clé partagée ou certificat X.509, pour se raccorder à un concentrateur VPN existant.
Le pare-feu propose filtrage IP, Simple-NAT, NAT 1:1 et redirection de ports. La configuration s'effectue par serveur web intégré en HTTPS avec mot de passe individuel ou par le port USB, qui sert aussi à l'USB sur IP. Les entrées TOR peuvent déclencher la connexion ou une alarme par e-mail ou SMS, et les flux Modbus TCP, BACnet/IP ou web des équipements GTB transitent dans le tunnel sans adaptation. Les versions compatibles prennent aussi en charge les services SIMPLY.connect du constructeur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RA70KR0000V1S0D0 | Interrupteur à clé, WAN Ethernet, multi-VPN | Site raccordé au réseau, ouverture de la télémaintenance contrôlée localement |
| RA70KR0010V1S0D0 | Interrupteur à clé, WAN Ethernet, multi-VPN, port série RS-232/485 | Accès distant à des équipements série en plus des équipements Ethernet |
| RA70KR4E00V1S0D0 | Interrupteur à clé, 4G LTE Europe double SIM, multi-VPN | Site isolé avec contrôle local de l'accès |
| RA70SR0000V0S0D0 | Standard, WAN Ethernet, OpenVPN 1 tunnel vers RLConnect24 | Télémaintenance simple via le portail cloud |
| RA70SR4E00V1S0D0 | Standard, 4G LTE Europe double SIM, multi-VPN | Site distant sans accès réseau filaire |
Caractéristiques techniques
| Ports Ethernet | 1 WAN et 4 LAN RJ45 10/100BASE-T(X) |
| Port série | RS-232/485 commutable par logiciel (RA70KR0010V1S0D0) |
| Port USB | 1 port USB 2.0 hôte (configuration, USB sur IP) |
| Entrées TOR | 4 entrées isolées 10 à 30 VDC (bas 0 à 3,2 V, haut 8 à 30 V) |
| Sorties | 2 sorties isolées 10 à 30 VDC, 1,5 A max par sortie |
| VPN | Selon version : OpenVPN 1 tunnel, ou IPsec, PPTP, L2TP, OpenVPN (64 tunnels sur RA70K) |
| Chiffrement | AES, DES/3DES, Blowfish, clé partagée ou X.509 |
| Sécurité réseau | NAT 1:1, Simple-NAT, filtrage IP, redirection de ports, inspection d'état |
| 4G (versions Europe) | LTE bandes 1, 3, 7, 8, 20, 3G et 2G en repli, 2 SIM 2FF, 2 SMA, MIMO |
| Mémoire | Carte SD SDHC jusqu'à 32 Go (FAT/FAT32) |
| Horloge | Date et heure conservées 7 jours en cas de coupure |
| Alimentation | 10 à 30 VDC, 500 mA maximum sous 24 V |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Boîtier | Métal, IP30 lorsque tous les ports sont occupés |
| Encombrement | 48 mm de largeur, 124 mm de hauteur |
| Poids | 650 g |
| Montage | Rail DIN 35 mm (EN 50022) |
| Certification | UL Listed, dossier E482663 |
| Garantie | 1 an |
Critères de sélection
- Connectivité radio
- 4G LTE, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, USB
- Protocoles IP et intégration
- E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- Double SIM, VPN, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- LTE bandes 1, 3, 7, 8, 20 (versions 4G Europe)
- Variante
- RA70K à clé ou RA70S standard, Ethernet, Ethernet + série ou 4G LTE Europe
- Ports Ethernet
- 1 WAN et 4 LAN RJ45 10/100 Mbit/s
- VPN
- OpenVPN vers RLConnect24, ou IPsec, L2TP, PPTP selon version
- E/S
- 4 entrées TOR, 2 sorties 1,5 A, isolées
- Connecteur
- 2 x SMA (versions 4G)
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 1 an
- Version
- Avec interrupteur à clé, Standard
- Connectivité
- Ethernet LAN/WAN, Ethernet LAN/WAN + port série, 4G LTE Europe
Contenu et accessoires compatibles
Les versions 4G demandent deux antennes SMA : voir les antennes 4G Red Lion RAAC et leurs rallonges pour un report hors armoire. Une alimentation 24 VDC sur rail DIN et, si besoin, un switch industriel complètent l'installation.
Documentation
Questions fréquentes
À quoi sert l'interrupteur à clé du RA70K ?
La clé permet au personnel du site de choisir le mode de fonctionnement : accès distant autorisé, communication limitée aux données et alarmes, ou aucune communication. L'exploitant garde ainsi la main sur l'ouverture de la télémaintenance, ce qui répond à de nombreuses exigences de sécurité.
Quelle différence entre RA70K et RA70S ?
Les deux partagent le même matériel de base : 1 WAN, 4 LAN, 4 entrées et 2 sorties isolées, carte SD. Le RA70K ajoute l'interrupteur à clé et peut recevoir un port série RS-232/485 (référence RA70KR0010V1S0D0). Le RA70S standard en version Ethernet est limité à un tunnel OpenVPN vers RLConnect24, alors que les versions multi-VPN gèrent aussi IPsec, L2TP et PPTP.
Peut-on accéder à un équipement série à distance ?
Oui, avec la référence RA70KR0010V1S0D0 : son port série RS-232/485, commutable par logiciel, est accessible depuis le poste distant par un port COM virtuel. C'est utile pour un ancien automate, un régulateur ou un compteur sans port Ethernet.
Les versions 4G acceptent-elles deux cartes SIM ?
Oui, les versions 4G disposent de deux emplacements SIM au format 2FF (mini SIM) et de deux connecteurs SMA pour les antennes, toutes deux nécessaires (MIMO). La version Europe couvre les bandes LTE 1, 3, 7, 8 et 20.
Comment déclencher une alarme depuis le site ?
Les 4 entrées TOR isolées peuvent déclencher l'établissement de la connexion Internet ou l'envoi d'une alarme par e-mail ou SMS. Les 2 sorties isolées, jusqu'à 1,5 A, peuvent piloter un voyant ou un relais local.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le RA70
Indiquez la version (à clé ou standard, Ethernet ou 4G) et le nombre de sites : nous répondons sous 24 h ouvrées avec un conseil sur l'architecture VPN adaptée. Les tarifs sont établis selon les quantités et les accessoires.
Produits similaires
Voir toute la catégorie
ATOP AWR5805 - Routeur Wi-Fi industriel mesh 802.11ac avec pare-feu
- Wi-Fi
- Ethernet
- MQTT
Red Lion Sixnet RAM 6000 - Routeur RTU cellulaire 4G LTE avec E/S
- 4G LTE
- Ethernet
- RS-232
ATOP ER5805 - Routeur VPN industriel Ethernet Gigabit avec pare-feu
- Aucune (filaire)
- Ethernet
- MQTT

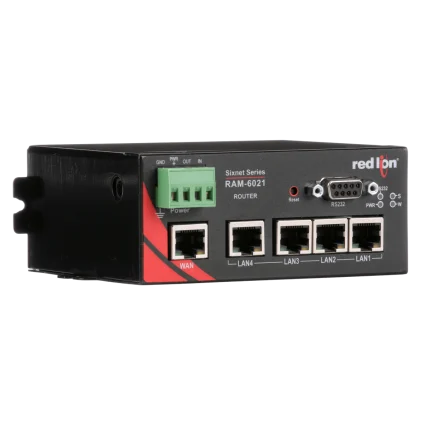

Red Lion Sixnet RAM-6021 - Routeur industriel sécurisé 5 ports, Modbus et DNP3
- Aucune (filaire)
- Ethernet
- RS-232
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion CR3000 - Écran IHM tactile avec serveur web et enregistrement
- Aucune (filaire)
- Ethernet
- RS-485
Red Lion FlexEdge DAS Ethernet - Module sled double port Ethernet isolé
- Aucune (filaire)
- Ethernet
- 2 ports

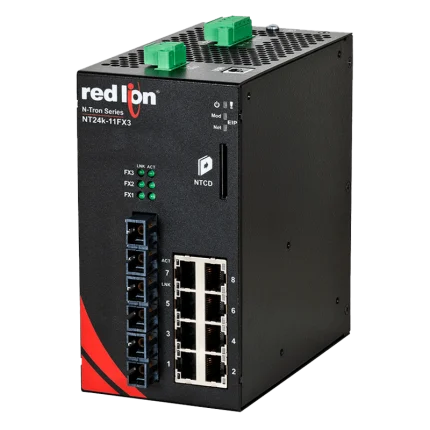

Red Lion N-Tron NT24K-11FX - Switch manageable 11 ports, 3 fibres 100M
