ATOP EHG7700 - Switch PoE industriel manageable Gigabit IEC 62443, PoE++ 90 W
- 4 à 11 ports : jusqu’à 8 RJ45 Gigabit, 2 SFP 1G et 2 SFP 2,5 Gbit/s
- PoE++ 802.3bt jusqu’à 90 W par port, budget 180 W (120 W en version C)
- Redondance ERPS, RSTP, MRP, IEEE 1588v2 matériel, développé selon IEC 62443-4-1
- Double alimentation DC, 2 sorties relais, boîtier aluminium IP30 de 32 mm
- Fonctionnement de -40 à 75 °C, CE, FCC, UL
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports, 9 à 12 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l’alimentation), Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Ports Ethernet | 4 à 8 x RJ45 10/100/1000 Mbit/s, jusqu’à 2 SFP 1G et 2 SFP 2,5G |
| Synchronisation | IEEE 1588v2 matériel TC/BC, 802.1AS (hors version C) |
| Température de fonctionnement | -40 à 75 °C |
| Ports | 4 RJ45, 4 RJ45 + 2 SFP 2,5G, 8 RJ45, 4 RJ45 + 2 SFP + 2 SFP 2,5G, 4 RJ45 + 2 SFP + 2 SFP 2,5G (version C), 8 RJ45 + 1 SFP + 2 SFP 2,5G |
| PoE | Sans PoE, 4 PoE++, 8 PoE++ |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-232
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Tarif professionnel sur devisRéponse sous 24 h ouvrées
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch PoE industriel manageable ATOP EHG7700 regroupe les EHG7704, EHG7706, EHG7708, EHG7708C et EHG7711 : des switchs Gigabit de 4 à 11 ports au format slim, avec ports SFP 2,5 Gbit/s et PoE++ jusqu'à 90 W par port. Un seul câble alimente et raccorde caméras PTZ ou points d'accès Wi-Fi 6.
Ils s'adressent aux intégrateurs sûreté et GTB, aux DSI et aux exploitants qui construisent un réseau technique redondant et sécurisé. Ils sont développés selon IEC 62443-4-1. Ils complètent l'offre de switchs PoE industriels de la gamme ATOP.
Points forts du EHG7700
- Jusqu'à 8 ports RJ45 10/100/1000 Mbit/s, 2 SFP 1 Gbit/s et 2 SFP 2,5 Gbit/s selon modèle
- PoE 802.3af/at/bt jusqu'à 90 W par port, budget 180 W (120 W sur les versions C)
- Redondance ERPS (G.8032), RSTP, MSTP, MRP gestionnaire ou client, U-Ring
- Horloge IEEE 1588v2 matérielle transparente ou frontière et 802.1AS (hors versions C)
- Sécurité : 802.1X, RADIUS, TACACS+, ACL, DHCP snooping
- Double entrée d'alimentation avec protection contre l'inversion de polarité, 2 sorties relais 1 A sous 24 VDC
- Boîtier aluminium IP30 de 32 mm de large (55 mm pour l'EHG7711), MTBF de 20 ans
- Fonctionnement de -40 à 75 °C, certifications CE, FCC et UL
Applications en bâtiment et sur site technique
- Vidéoprotection de parking ou d'entrepôt : caméras PTZ en PoE++, anneau fibre 2,5G
- Wi-Fi dans l'enseignement, la santé ou les collectivités : points d'accès Wi-Fi 6 alimentés en PoE, uplink 2,5G
- Réseau GTB de campus : anneau ERPS ou MRP entre locaux techniques
- Datacenter : réseau d'infrastructure supervisé en SNMP
- Industrie et énergie : synchronisation IEEE 1588 des équipements d'horodatage
Intégration et compatibilité
Le switch se supervise en SNMP v1/v2c/v3 avec traps et inform, RMON, sFlow et Syslog, et envoie des alertes par e-mail SMTP. Des registres d'état Modbus TCP sont lisibles par un automate ou un superviseur GTB.
La configuration se fait par interface web HTTP ou HTTPS, Telnet, SSH ou console série RS-232 (connecteur RJ45). VLAN (port, MAC, sous-réseau, protocole), QinQ, QoS et IGMP snooping séparent les flux vidéo, BACnet/IP, Modbus TCP ou MQTT. Les emplacements SFP acceptent les modules SFP industriels 1,25 Gbit/s multimode ou monomode ; un commutateur DIP règle le rôle dans l'anneau. Pour d'autres formats, consultez nos switchs Ethernet industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1EHG77040001G (EHG7704) | 4 RJ45 Gigabit | Petit îlot manageable en armoire étroite |
| 1P1EHG77040002G (EHG7704-4PoE) | 4 RJ45 Gigabit PoE++ 90 W | Alimentation de caméras PTZ ou points d'accès Wi-Fi 6 |

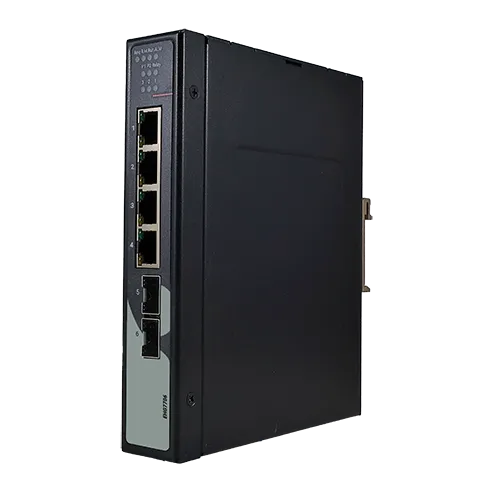

| 1P1EHG77060001G (EHG7706-225SFP) | 4 RJ45 et 2 SFP 2,5 Gbit/s | Nœud d'anneau fibre 2,5G |
| 1P1EHG77060002G (EHG7706-4PoE-225SFP) | 4 RJ45 PoE++ et 2 SFP 2,5 Gbit/s | Anneau 2,5G avec équipements PoE |

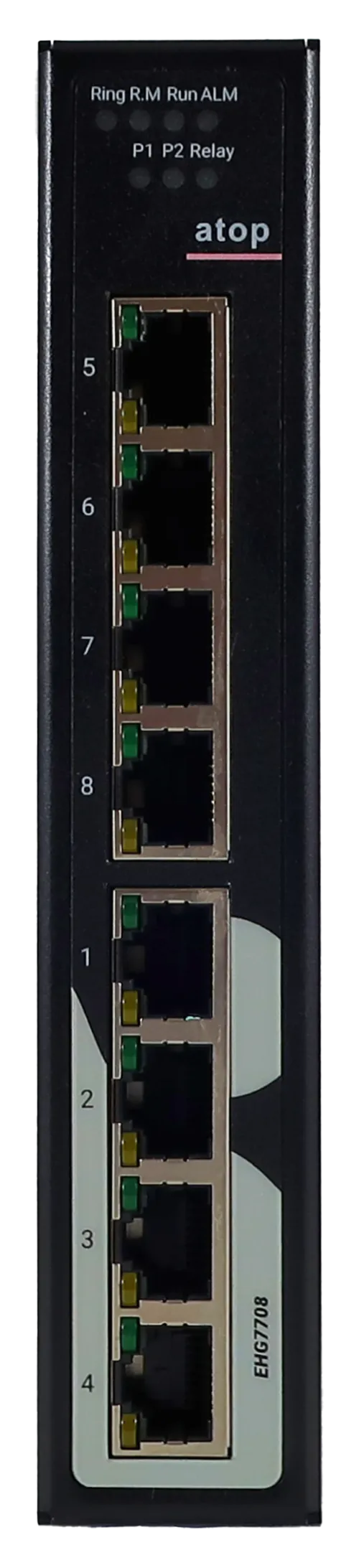

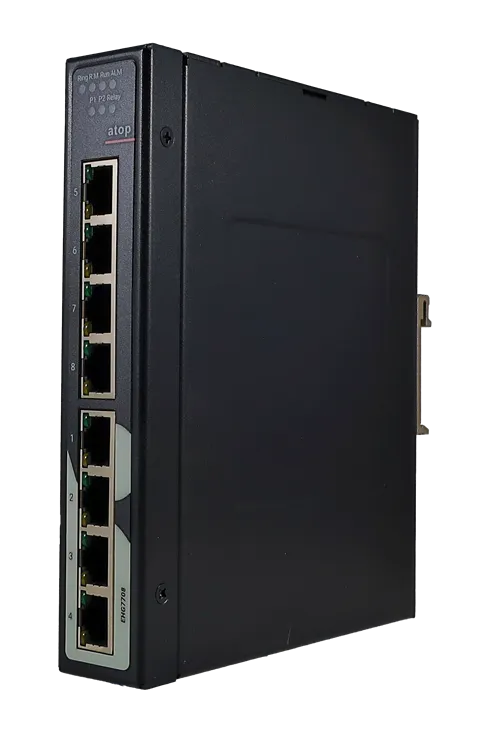

| 1P1EHG77080001G (EHG7708) | 8 RJ45 Gigabit | Îlot cuivre manageable en armoire GTB |
| 1P1EHG77080003G (EHG7708-8PoE) | 8 RJ45 PoE++, budget 180 W | Coffret de vidéoprotection ou de Wi-Fi |
| 1P1EHG77080002G (EHG7708-2SFP-225SFP) | 4 RJ45, 2 SFP 1G et 2 SFP 2,5G | Distribution fibre multiple |
| 1P1EHG77080004G (EHG7708-4PoE-2SFP-225SFP) | 4 RJ45 PoE++, 2 SFP 1G et 2 SFP 2,5G | Îlot PoE multi-fibre |
| 1P1EHG7708C002G (EHG7708C-2SFP-225SFP) | Idem, sans IEEE 1588 | Fibre sans synchronisation précise |
| 1P1EHG7708C004G (EHG7708C-4PoE-2SFP-225SFP) | 4 PoE++, 120 W, sans IEEE 1588 | PoE modéré avec liaisons fibre |

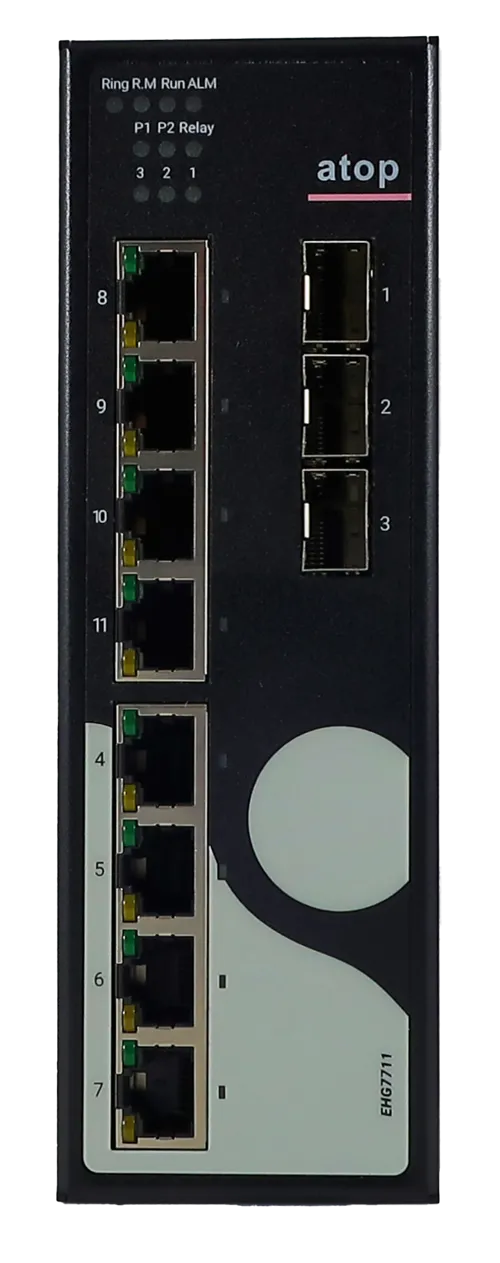

| 1P1EHG77110001G (EHG7711-1SFP-225SFP) | 8 RJ45, 1 SFP 1G et 2 SFP 2,5G | Nœud d'anneau 2,5G avec 8 équipements |
| 1P1EHG77110002G (EHG7711-4PoE-1SFP-225SFP) | 8 RJ45 dont 4 PoE++, 1 SFP 1G et 2 SFP 2,5G | Anneau 2,5G, caméras et équipements mixtes |
| 1P1EHG77110003G (EHG7711-8PoE-1SFP-225SFP) | 8 RJ45 PoE++, 1 SFP 1G et 2 SFP 2,5G | Distribution PoE dense sur anneau 2,5G |
Caractéristiques techniques
| Ports cuivre | 4 à 8 x RJ45 10/100/1000BASE-T(X), négociation automatique |
| Ports fibre | Jusqu'à 2 x SFP 100/1000BASE-X et 2 x SFP 2500BASE-X |
| PoE | IEEE 802.3af/at/bt, jusqu'à 90 W par port ; budget 180 W, 120 W sur les versions C |
| Normes | IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1D, 802.1w, 802.1s, 802.1Q, 802.1p, 802.1X, 802.3ad |
| Commutation | 8 files de priorité, 4 096 VLAN, table MAC 4K, tampon 1,75 Mbit, trames jumbo 9 216 octets |
| Redondance | ITU-T G.8032 ERPS, STP, RSTP, MSTP, MRP (gestionnaire et client), anneau et chaîne compatibles, U-Ring |
| Synchronisation | NTP serveur et client, SNTP ; IEEE 1588 matériel TC (bout en bout et pair à pair) et BC, 802.1AS (hors versions C) |
| Sécurité | 802.1X, RADIUS, TACACS+, ACL, DHCP snooping, IP Source Guard, inspection ARP |
| Administration | HTTP, HTTPS, Telnet, SSH, SNMP v1/v2c/v3, RMON, sFlow, Syslog, SMTP, LLDP, Modbus TCP, console RS-232 |
| Alimentation | Sans PoE : 9 à 57 VDC ; 802.3af : 45 à 57 VDC ; 802.3at/bt : 53 à 57 VDC ; bornier 5 broches verrouillable, double entrée, protection contre l'inversion de polarité |
| Consommation système | 10 W max sans PoE (8 W en version C) ; 195 W max avec PoE (131 W en version C) |
| Sorties relais | 2 sorties, 1 A sous 24 VDC |
| Voyants | PWR1, PWR2, Alarme, Run, Ring, Ring Master, Link/Speed RJ45, Link SFP, PoE |
| Boîtier | Aluminium IP30 |
| Dimensions | 168 x 135 x 32 mm, soit 32 mm de large (EHG7704, EHG7706, EHG7708, EHG7708C) ; 168 x 135 x 55 mm, soit 55 mm de large (EHG7711) |
| Poids | 800 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | UL/EN/IEC 62368-1 |
| CEM | FCC Part 15 classe A, EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| Chocs, chute, vibrations | MIL-STD-810G et MIL-STD-810F |
| Cybersécurité | Développement et fonctions conformes IEC 62443-4-1 |
| MTBF | 20 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-232
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports, 9 à 12 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Ports Ethernet
- 4 à 8 x RJ45 10/100/1000 Mbit/s, jusqu'à 2 SFP 1G et 2 SFP 2,5G
- Synchronisation
- IEEE 1588v2 matériel TC/BC, 802.1AS (hors version C)
- Température de fonctionnement
- -40 à 75 °C
- Ports
- 4 RJ45, 4 RJ45 + 2 SFP 2,5G, 8 RJ45, 4 RJ45 + 2 SFP + 2 SFP 2,5G, 4 RJ45 + 2 SFP + 2 SFP 2,5G (version C), 8 RJ45 + 1 SFP + 2 SFP 2,5G
- PoE
- Sans PoE, 4 PoE++, 8 PoE++
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette série :
- Kit de fixation murale WMK-450-Black en acier SECC
- Câble console RJ45 vers DB9 femelle CBL-RJ45(8P)-DB9(F)-90-C, 90 cm
- Alimentation rail DIN SDR-75-24 (24 VDC, 75 W) pour les versions sans PoE
- Alimentation rail DIN SDR-240-48 (48 VDC, 240 W) pour les versions PoE, à choisir parmi nos alimentations rail DIN
- Modules SFP 1,25 Gbit/s : multimode 550 m ou 2 km, monomode 10 ou 40 km, -40 à 85 °C, DDMI
Documentation
Fiche technique ATOP EHG7700PDFOuvrir : Fiche technique ATOP EHG7700
Questions fréquentes
Quelle tension d'alimentation prévoir pour le PoE++ ?
Sans PoE : 9 à 57 VDC. En PoE, l'entrée doit être de 45 à 57 VDC en 802.3af et de 53 à 57 VDC en 802.3at/bt : prévoyez une alimentation 48 VDC réglable vers 54 V.
Combien de puissance PoE est disponible ?
Jusqu'à 90 W par port en 802.3bt, budget total de 180 W, ou 120 W sur les versions C.
Quelle différence entre l'EHG7708 et l'EHG7708C ?
Les versions C ont les mêmes ports mais pas d'IEEE 1588, et un budget PoE de 120 W au lieu de 180 W.
Le switch est-il compatible avec la supervision GTB ?
Oui : SNMP v1/v2c/v3, Syslog, alertes SMTP et registres d'état Modbus TCP lisibles par un automate. Ses deux sorties relais se câblent aussi sur des entrées TOR.
Quels protocoles de redondance sont disponibles ?
ERPS (G.8032), STP, RSTP, MSTP, MRP gestionnaire ou client et U-Ring.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le EHG7700
Indiquez le modèle, le nombre de ports PoE et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Un technicien peut valider le budget PoE et l'alimentation.
