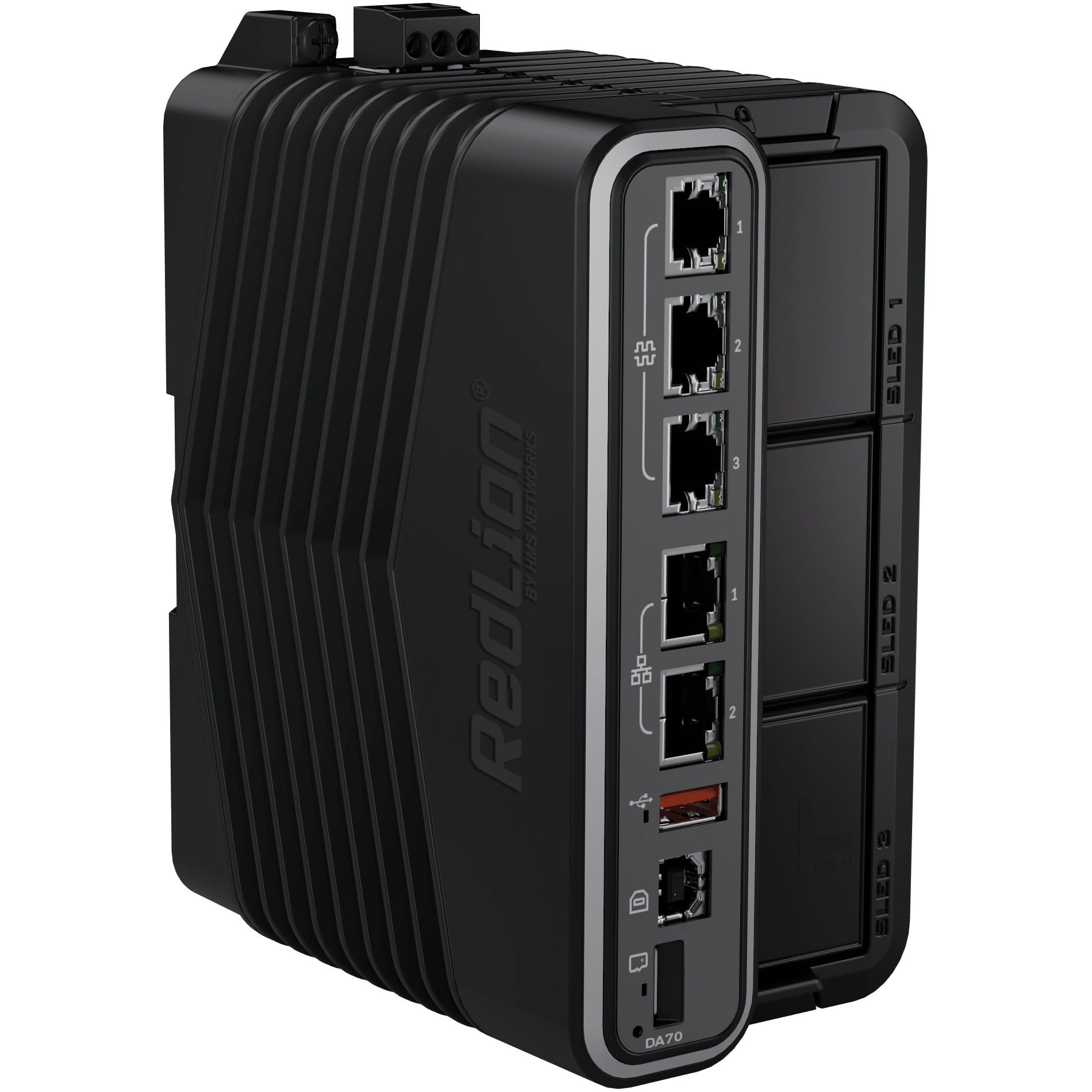

Red Lion FlexEdge DA70 - Passerelle edge modulaire 3 sleds, 4G multi-SIM
- 3 emplacements de sleds : 4G LTE Cat 4 double SIM, Ethernet ou USB selon version
- 2 ports Ethernet 10/100, 2 RS-232 et 1 RS-485/422 isolés, USB hôte
- Jusqu'à 10 modules d'E/S ou PID enfichables à chaud
- Routage, pare-feu, VPN IPsec, GRE et OpenVPN, plus de 300 pilotes Crimson
- 12 à 24 VDC, -40 à +75 °C, UL Classe I Division 2, ATEX, IECEx
| Connectivité radio | 4G LTE |
|---|---|
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, Modbus RTU, RS-232, RS-422, RS-485, USB |
| Protocoles IP et intégration | BACnet/IP, E-mail (SMTP), EtherNet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports, 3 à 5 ports |
| Fonctions réseau | Double SIM, GNSS, Ports série intégrés, VPN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | LTE / 5G (617-6000 MHz), GNSS |
| Compatibilité | Sleds Red Lion FlexEdge DAS, modules d'E/S et PID FlexEdge DAM, logiciel Red Lion Crimson |
| Variante | 3 x 4G EU, 2 x 4G EU + 2 x Ethernet ou 2 x 4G EU + USB hôte ; 4 niveaux de licence |
| Ports série | 2 RS-232 (RJ12) + 1 RS-485/422 (RJ45), isolés |
| Connecteur | RJ45, RJ12, USB type A et type B, bornier 3 points, SMA (sleds 4G) |
| Consommation | 17 W maximum avec sleds et USB, 62 W avec 10 modules |
| Température de fonctionnement | -40 à +75 °C |
| Poids | 978 g |
| Sleds | 3 x 4G LTE EU, 2 x 4G LTE EU + 2 x Ethernet, 2 x 4G LTE EU + USB hôte |
| Licence | Passerelle réseau, Passerelle de protocoles, Passerelle IIoT avancée, Contrôleur d'automatisme avancé |
- 4G LTE
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- BACnet MS/TP
- USB
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Red Lion FlexEdge DA70 est une passerelle edge industrielle modulaire à trois emplacements de sleds, qui réunit routeur cellulaire, convertisseur de protocoles, enregistreur et contrôleur d'automatisme. Les versions proposées embarquent deux ou trois modems 4G LTE pour une liaison redondante, complétés selon le cas par deux ports Ethernet ou un port USB hôte.
Elle s'adresse aux exploitants de sites critiques, aux intégrateurs GTB et aux industriels qui veulent concentrer dans un seul équipement la connectivité distante, la traduction de protocoles et les entrées et sorties locales. Jusqu'à 10 modules d'E/S ou de régulation PID se clipsent à côté de la passerelle pour piloter et surveiller l'installation.
Points forts du FlexEdge DA70
- 3 emplacements de sleds installables sur le terrain, ici avec 2 ou 3 sleds 4G LTE Cat 4 double SIM
- 2 ports Ethernet 10/100 isolés 1 500 Vrms, 2 RS-232 et 1 RS-485/422 isolés individuellement
- Port USB hôte type A et port USB device type B, carte microSD jusqu'à 256 Go
- Jusqu'à 10 modules d'E/S, PID ou jauges de contrainte enfichables à chaud, 45 W disponibles
- Jusqu'à 10 conversions de protocoles simultanées parmi plus de 300 pilotes Crimson
- Routage, NAT, VRRP, pare-feu à états, VPN IPsec, GRE et OpenVPN, RADIUS
- -40 à +75 °C, homologations UL Classe I Division 2, ATEX, IECEx et UKEX
- Garantie constructeur de 3 ans
Applications en bâtiment et sur site technique
- Datacenters et salles techniques : assurer un accès de secours multi-opérateurs aux équipements de supervision et d'énergie, indépendant du réseau du site.
- Santé et bâtiments sensibles : remonter les alarmes de chaufferie, groupe électrogène ou froid médical par deux liaisons 4G redondantes.
- Réseaux d'eau et stations isolées : télégérer pompes et capteurs avec les modules d'E/S, journaliser et alerter par e-mail.
- Industrie : convertir les protocoles de plusieurs automates, les isoler du réseau informatique avec le sled Ethernet et publier les données en OPC UA ou MQTT.
Intégration et compatibilité
La configuration réseau passe par l'interface web, l'automatisme par le logiciel Crimson : pilotes Modbus RTU et TCP, BACnet/IP et MS/TP, Siemens S7, Allen-Bradley, Omron, DNP3, SNMP, serveur et client OPC UA, connecteurs MQTT vers AWS, Azure, Google Cloud, Sparkplug ou Ignition. Les données des modules d'E/S sont directement disponibles comme points Crimson.
Quatre licences évolutives sont proposées. Passerelle réseau : interface web, Crimson, pare-feu, RADIUS, routage, NAT, repli IP et VPN. Passerelle de protocoles : ajoute les 300 pilotes, les connecteurs IIoT et OPC UA. Passerelle IIoT avancée : ajoute la synchronisation SQL, la journalisation, l'IHM virtuelle et le serveur web avancé. Contrôleur d'automatisme avancé : ajoute Crimson Control en IEC 61131-3.
Comparez la DA70 avec nos passerelles edge computing et nos routeurs 4G industriels, ajoutez des modules d'entrées et sorties ou découvrez la gamme Red Lion.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| DA70A0F1E1E1E010 | 3 sleds 4G LTE Cat 4 Europe, passerelle réseau | Routeur multi-opérateurs à haute disponibilité pour site critique |
| DA70A0F1E1E1E020 | 3 sleds 4G LTE Cat 4 Europe, passerelle de protocoles | Conversion de protocoles avec liaisons 4G redondantes |
| DA70A0F1E1E1E030 | 3 sleds 4G LTE Cat 4 Europe, passerelle IIoT avancée | Collecte IIoT avec historique et cloud, liaisons 4G redondantes |
| DA70A0F1E1E1E040 | 3 sleds 4G LTE Cat 4 Europe, contrôleur d'automatisme avancé | Automatisme et régulation télégérés, liaisons 4G redondantes |
| DA70A0F1E1E5E020 | 2 sleds 4G LTE Cat 4 Europe et 1 sled 2 ports Ethernet, passerelle de protocoles | Conversion de protocoles entre plusieurs réseaux Ethernet, secours 4G |
| DA70A0F1E1E5I030 | 2 sleds 4G LTE Cat 4 Europe et 1 sled USB hôte, passerelle IIoT avancée | Passerelle IIoT avec stockage ou périphérique USB supplémentaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Emplacements de sleds | 3 (configuration selon référence) |
| Ports Ethernet | 2 x 10/100BASE-TX RJ45, isolation 1 500 Vrms (+2 avec le sled Ethernet) |
| Ports série | 2 x RS-232 (RJ12) et 1 x RS-485/422 (RJ45), isolés individuellement |
| USB | 1 port USB device type B isolé, 1 port USB hôte type A, USB 2.0, 0,5 A maximum |
| Mémoire | 1 Go de flash, lecteur microSD jusqu'à 256 Go (FAT32) |
| Sled 4G LTE | LTE Cat 4, bandes B1, B3, B7, B8, B20, double SIM 2FF, GPS actif, 3 connecteurs SMA, 3 W maximum |
| Sled Ethernet (version 5E) | 2 ports 10/100BASE-TX RJ45, MDI/MDI-X automatique, isolés |
| Sled USB (version 5I) | 1 port USB 2.0 haute vitesse type A, 500 mA |
| Modules d'E/S | Jusqu'à 10 modules, 45 W disponibles sous 24 VDC |
| Fonctions réseau | Routage, NAT, VRRP, pare-feu à états, repli IP, VPN IPsec, GRE, OpenVPN |
| Alimentation | 12 à 24 VDC ±15 %, source classe 2 |
| Consommation | 4,5 W typique seule, 17 W maximum avec sleds et USB, 62 W maximum avec modules |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 0 à 85 % sans condensation |
| Chocs et vibrations | 15 g (IEC 60068-2-27), 2 g de 5 à 500 Hz (IEC 60068-2-6) |
| Boîtier | Métal et plastique IP30, anneau LED d'état |
| Poids | 978 g |
| Montage | Rail DIN 35 mm (EN 50022) |
| Certifications | CE, UKCA, UL Classe I Division 2 (E317425), ATEX II 3 G Ex ec IIC T4 Gc, IECEx, UKEX, EN 61326-1, CISPR 11 classe A |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- 4G LTE
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU, BACnet MS/TP, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, OPC UA, EtherNet/IP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports, 3 à 5 ports
- Fonctions réseau
- Double SIM, VPN, GNSS, Ports série intégrés
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- LTE / 5G (617-6000 MHz), GNSS
- Compatibilité
- Sleds Red Lion FlexEdge DAS, modules d'E/S et PID FlexEdge DAM, logiciel Red Lion Crimson
- Variante
- 3 x 4G EU, 2 x 4G EU + 2 x Ethernet ou 2 x 4G EU + USB hôte ; 4 niveaux de licence
- Ports série
- 2 RS-232 (RJ12) + 1 RS-485/422 (RJ45), isolés
- Connecteur
- RJ45, RJ12, USB type A et type B, bornier 3 points, SMA (sleds 4G)
- Consommation
- 17 W maximum avec sleds et USB, 62 W avec 10 modules
- Température de fonctionnement
- -40 à +75 °C
- Poids
- 978 g
- Sleds
- 3 x 4G LTE EU, 2 x 4G LTE EU + 2 x Ethernet, 2 x 4G LTE EU + USB hôte
- Licence
- Passerelle réseau, Passerelle de protocoles, Passerelle IIoT avancée, Contrôleur d'automatisme avancé
Contenu et accessoires compatibles
Chaque référence est livrée avec ses sleds montés. Les modules d'E/S sont vendus séparément. Prévoyez des antennes cellulaires SMA pour chaque sled 4G (2 antennes LTE et 1 antenne GPS) et une alimentation rail DIN dimensionnée selon le nombre de modules.
Documentation
Questions fréquentes
Pourquoi installer plusieurs sleds 4G dans une même passerelle ?
Chaque sled 4G accepte deux cartes SIM. Avec deux ou trois sleds, la DA70 dispose de plusieurs modems indépendants, chacun sur un opérateur différent : la liaison reste disponible en cas de panne d'un modem ou d'un réseau, ce qui sécurise la télégestion des sites critiques.
Combien de modules d'entrées et sorties peut-on ajouter ?
Jusqu'à 10 modules FlexEdge enfichables à chaud : entrées et sorties TOR, relais, analogiques, entrées universelles isolées, compteurs rapides, jauges de contrainte et régulation PID simple ou double boucle. La DA70 fournit jusqu'à 45 W aux modules sous 24 VDC.
Quelle différence entre le DA70 et le DA50 ?
La DA70 accepte trois sleds au lieu d'un, dispose de 3 ports série au lieu de 2, d'un port USB hôte et d'une extension jusqu'à 10 modules d'E/S. La DA50 est plus compacte et suffit lorsqu'une seule liaison de communication supplémentaire est nécessaire.
La DA70 peut-elle servir de passerelle BACnet pour la GTB ?
Oui, à partir de la licence passerelle de protocoles : elle dispose des pilotes BACnet/IP et BACnet MS/TP, maître et esclave, ainsi que Modbus RTU et TCP. Elle peut publier vers la GTB les données d'automates, de compteurs ou de ses propres modules d'E/S.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le FlexEdge DA70
Indiquez-nous les équipements à raccorder, les protocoles et le nombre de points à remonter : un technicien vous répond sous 24 h ouvrées avec la configuration adaptée. Les tarifs sont établis selon les quantités et le niveau de licence retenu.
