Red Lion Sixnet RAM 6000 - Routeur RTU cellulaire 4G LTE avec E/S
- RTU et routeur 4G LTE multi-opérateurs, version EU bandes 1, 3, 7, 8, 20
- 1 ou 5 ports Ethernet, 1 RS-232, 1 entrée et 1 sortie intégrées, GNSS
- Modbus, DNP3 et MQTT natifs, VPN IPsec, GRE et OpenVPN
- Alimentation 8 à 30 VDC ou PoE 802.3af selon la version
- -40 à 70 °C, IP30, UL508 et Classe I Division 2
| Connectivité radio | 4G LTE |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, USB |
| Protocoles IP et intégration | Modbus TCP, MQTT |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 1 port, 3 à 5 ports |
| Fonctions réseau | E/S intégrées, GNSS, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Certifications | Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | LTE bandes 1, 3, 7, 8, 20 (800 à 2 600 MHz), GNSS |
| Ports | 1 ou 5 x RJ45 10/100, 1 x RS-232 DB9, 1 x USB mini |
| E/S | 1 entrée numérique ou analogique 0-5 V, 1 sortie collecteur ouvert |
| Connecteur | 3 x SMA (principale, diversité, GPS), bornier ou Molex |
| Température de fonctionnement | -40 à 70 °C |
| Garantie | 3 ans |
| Version | 1 Ethernet, alimentation Molex, 1 Ethernet, bornier DC, 1 Ethernet, PoE, 5 Ethernet, bornier DC |
- 4G LTE
- Ethernet
- RS-232
- Modbus RTU
- USB
- Modbus TCP
- MQTT
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion Sixnet RAM 6000 est un routeur RTU cellulaire 4G LTE (Remote Terminal Unit) qui associe routeur industriel, concentrateur d'E/S et petite logique locale dans un boîtier acier de 120 x 96 mm. Il relie un équipement Modbus ou DNP3 isolé à un superviseur, à un serveur VPN ou à une plateforme IoT par le réseau mobile, sans liaison filaire.
Il s'adresse aux exploitants de réseaux d'eau, aux services techniques des collectivités et aux intégrateurs qui doivent surveiller un poste de relevage, un forage, une armoire de comptage ou un local technique éloigné. Le moteur d'événements déclenche une sortie ou envoie un SMS selon une valeur mesurée, et le récepteur GNSS localise l'équipement. Les versions -EU sont prévues pour les réseaux européens et asiatiques. Voir aussi nos routeurs 4G industriels et nos contrôleurs programmables et RTU.
Points forts du RAM 6000
- 4G LTE multi-opérateurs, opérateur sélectionnable par logiciel ; version EU sur bandes 1, 3, 7, 8 et 20
- 1 ou 5 ports Ethernet 10/100, 1 port RS-232 DB9 à 115 200 bit/s, 1 port USB 2.0 mini
- 1 entrée numérique ou analogique 0 à 5 V et 1 sortie à collecteur ouvert 500 mA
- Jusqu'à 99 événements configurables sur plus de 200 variables système, avec envoi de SMS
- Modbus et DNP3 natifs, connexion MQTT aux plateformes IoT
- VPN IPsec, GRE et OpenVPN, pare-feu à inspection d'état, routage OSPF, BGP et RIP, VRRP
- GNSS GPS L1, GLONASS L1 et Galileo E1 avec détection de brouillage
- Alimentation 8 à 30 VDC ou PoE 802.3af (RAM-6901EB), -40 à 70 °C, Classe I Division 2
Applications en bâtiment et sur site technique
- Postes de relevage et stations de pompage : remontée des registres Modbus de l'automate vers le superviseur, alarme SMS sur défaut pompe ou niveau haut.
- Bâtiments isolés de collectivités (gymnase, école de village, salle polyvalente) : accès VPN à la régulation de chauffage sans ligne fixe.
- Armoires de comptage et bornes techniques : lecture d'un compteur ou d'un contact de porte sur l'entrée intégrée, localisation GNSS de l'armoire.
Intégration et compatibilité
Le RAM 6000 dialogue nativement en Modbus RTU, Modbus TCP et DNP3. Un concentrateur d'E/S interne stocke dans une base de registres les valeurs de ses propres entrées et celles des appareils raccordés, puis les met à disposition du SCADA ou de la GTB. Pour limiter la consommation de données, il peut ne transmettre que sur changement d'état ou un sous-ensemble de points. La messagerie MQTT ouvre l'accès aux plateformes listées par Red Lion, dont AWS IoT, Microsoft Azure, Cumulocity et Ignition d'Inductive Automation (un abonnement peut être requis côté plateforme).
Côté réseau, il assure NAT, redirection de ports, DNS dynamique et serveur DHCP, avec tunnels IPsec, GRE et OpenVPN pour relier le site au réseau de l'exploitant. Le port série sert aussi d'accès console hors bande (OOBM) vers un équipement distant. La configuration se fait par interface web à menus déroulants, et un kit de développement C, C++ ou Perl permet d'ajouter une application spécifique. Associez-le à une antenne 4G MIMO adaptée au lieu d'installation.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RAM-6900-EU | 1 port Ethernet, alimentation par câble à connecteur Molex 4 broches | Remplacement d'un modem existant câblé en Molex |
| RAM-6901-EU | 1 port Ethernet, alimentation 8 à 30 VDC sur bornier à vis | Raccordement simple d'un automate ou d'une centrale |
| RAM-6901EB-EU | 1 port Ethernet, alimentation PoE IEEE 802.3af (37 à 57 VDC) ou bornier | Installation alimentée par un switch PoE |
| RAM-6921-EU | 5 ports Ethernet (switch intégré), WAN possible sur le port 5, bornier DC | Armoire réunissant plusieurs équipements IP |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Réseau cellulaire (EU) | LTE bandes 1, 3, 7, 8, 20 (800/900/1 800/2 100/2 600 MHz), repli HSPA+ bandes 1, 2, 5, 8 et GSM/GPRS/EDGE quadribande |
| Antennes | 3 connecteurs SMA : principale, diversité, GPS (MIMO requis en LTE) |
| GNSS | GPS L1, GLONASS L1, Galileo E1, détection et suppression du brouillage |
| Ethernet | 1 ou 5 ports RJ45 10/100Base-T selon la référence |
| Série et USB | 1 x RS-232 DB9 115 200 bit/s ; 1 x USB 2.0 mini |
| Entrée | 1 entrée numérique (actif 1,6 à 30 VDC) ou analogique 0 à 5 VDC, 10 bits |
| Sortie | 1 sortie numérique à collecteur ouvert, 500 mA et 30 VDC maximum |
| Protocoles | Modbus RTU/TCP, DNP3, MQTT |
| VPN et sécurité | IPsec, GRE, OpenVPN, SSL ; pare-feu à inspection d'état, transparence IP |
| Routage | NAT, redirection de ports, DNS dynamique, DHCP, OSPF, BGP, RIP, VRRP |
| Plateforme | ARM9 32 bits 400 MHz, 512 Mo NAND, 128 Mo RAM ; 99 événements configurables |
| Alimentation | 8 à 30 VDC (12 ou 24 VDC nominal) ; PoE 802.3af sur RAM-6901EB |
| Consommation | Veille 1,4 à 4 W ; émission 2,6 à 6,9 W (690x), 4,3 à 8,7 W (6921) |
| Dimensions et poids | 120 x 96 x 32 mm, 453 g (690x) ; 120 x 96 x 51 mm, 500 g (6921) |
| Montage | Clip rail DIN EN 50022 prémonté, ou fixation par vis |
| Environnement | -40 à 70 °C, humidité 5 à 95 % sans condensation, IP30 |
| Certifications | Classe I Division 2 groupes A, B, C, D, UL508, CSA C22.2, IEC 61010-1, CE (versions EU), RoHS |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- 4G LTE
- Interfaces et bus de terrain
- Ethernet, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, MQTT
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 1 port, 3 à 5 ports
- Fonctions réseau
- VPN, GNSS, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Certifications
- UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- LTE bandes 1, 3, 7, 8, 20 (800 à 2 600 MHz), GNSS
- Ports
- 1 ou 5 x RJ45 10/100, 1 x RS-232 DB9, 1 x USB mini
- E/S
- 1 entrée numérique ou analogique 0-5 V, 1 sortie collecteur ouvert
- Connecteur
- 3 x SMA (principale, diversité, GPS), bornier ou Molex
- Température de fonctionnement
- -40 à 70 °C
- Garantie
- 3 ans
- Version
- 1 Ethernet, alimentation Molex, 1 Ethernet, bornier DC, 1 Ethernet, PoE, 5 Ethernet, bornier DC
Contenu et accessoires compatibles
Le routeur est livré avec son clip rail DIN. Les antennes cellulaires et GNSS, les câbles d'antenne et l'alimentation sont à choisir séparément : il faut deux antennes LTE à connecteur SMA mâle (impédance 50 ohms) et, si besoin, une antenne GPS active.
Documentation
Questions fréquentes
Quelle différence entre le RAM 6000 et le SN 6000 ?
Les deux partagent le même boîtier, les mêmes ports et le même logiciel de routage. Le RAM 6000 ajoute un récepteur GNSS, une entrée numérique ou analogique, une sortie à collecteur ouvert et le moteur d'événements de RTU. Le SN 6000 est un routeur cellulaire pur.
Le RAM-6901-EU fonctionne-t-il avec les opérateurs français ?
La version EU couvre les bandes LTE 1, 3, 7, 8 et 20 (800, 900, 1 800, 2 100 et 2 600 MHz), avec repli HSPA+ et GSM. Ce sont les bandes utilisées en Europe. Le choix de l'opérateur se fait par logiciel. En revanche, Red Lion précise que le modèle EU n'est pas pris en charge en Amérique du Nord.
Que peut-on raccorder sur l'entrée et la sortie intégrées ?
L'entrée accepte un signal numérique (actif de 1,6 à 30 VDC) ou une tension analogique de 0 à 5 VDC sur 10 bits. La sortie à collecteur ouvert commute jusqu'à 500 mA sous 30 VDC maximum, de quoi piloter un relais d'interface. Pour davantage d'E/S, le RAM 9000 est plus adapté.
Combien d'antennes faut-il prévoir ?
Trois connecteurs SMA sont présents : antenne principale, diversité et GPS. En LTE, Red Lion impose une configuration MIMO, donc deux antennes cellulaires, plus une antenne GNSS active si la localisation est utilisée.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le RAM 6000
Précisez la référence, le nombre de ports Ethernet et le mode d'alimentation : nous vous répondons sous 24 h ouvrées avec un conseil sur les antennes et l'intégration Modbus. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie
Robustel R2110 - Routeur 4G ou 5G RedCap industriel Gigabit Wi-Fi 5
- 4G LTE
- 5G
- 2G / 3G

Milesight UR32S - Routeur 4G LTE Cat 4 industriel compact Wi-Fi, option PoE
- 4G LTE
- 2G / 3G
- Wi-Fi

Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Aucune (filaire)
- Ethernet
- EtherNet/IP

ATOP NSG3300 - Switch Ethernet industriel NAT sécurisé 8 ou 9 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique
Autres produits Red Lion
Toute la gamme Red Lion

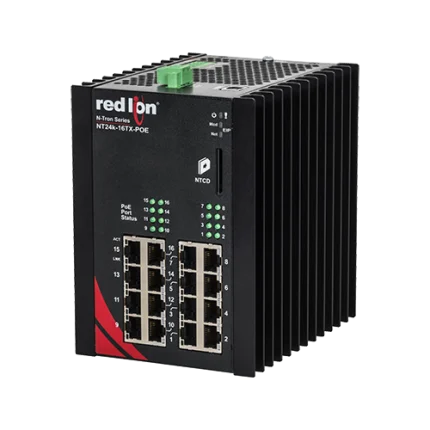

Red Lion N-Tron NT24K-16TX - Switch PoE+ industriel manageable 16 ports Gigabit
- Aucune (filaire)
- Ethernet
- USB

Red Lion FlexEdge DAS Wi-Fi - Module sled Wi-Fi 802.11n pour passerelle
- Wi-Fi
- Alimenté par le bus

Red Lion CR3000 - Écran IHM tactile avec serveur web et enregistrement
- Aucune (filaire)
- Ethernet
- RS-485

Red Lion FlexEdge DAS USB - Module sled port USB hôte pour passerelle
- Aucune (filaire)
- USB
- Alimenté par le bus
Pour aller plus loin
Produits similaires

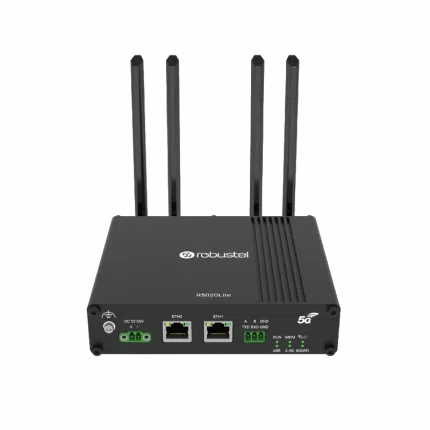

Robustel R5020 Lite - Routeur 5G industriel double SIM, 2 ports Gigabit et Wi-Fi
