Prosoft PLX35-NB2 - Pont réseau d'accès distant VPN pour automates
- Accès distant VPN aux automates via la plateforme cloud Belden Horizon
- Activation ou coupure de l’accès depuis l’automate par message EtherNet/IP
- 2 ports Ethernet 10/100 Mbit/s, sans routage vers d’autres réseaux
- Alimentation 10 à 30 VDC, moins de 6 W, de -30 à +70 °C
- Boîtier aluminium rail DIN, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | EtherNet/IP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | VPN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Plage de mesure | Température de fonctionnement : -30 à +70 °C |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 2 x RJ45 10/100 Mbit/s, emplacement carte SD |
| Plateforme d'accès distant | Belden Horizon (VPN, EasyBridge, File Relay) |
| Température de fonctionnement | -30 à +70 °C |
- Aucune (filaire)
- Ethernet
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Prosoft PLX35-NB2 (Network Bridge) est un boîtier d'accès distant VPN industriel qui permet d'intervenir à distance sur les automates, régulateurs et IHM d'un site, pour la mise en service, le dépannage ou la maintenance. La connexion passe par Belden Horizon, la plateforme cloud de télémaintenance du groupe Belden, accessible depuis un navigateur web.
Il vise les intégrateurs, les constructeurs de machines et les services techniques qui veulent éviter un déplacement pour un simple réglage. Contrairement à un routeur classique, le PLX35-NB2 ne route pas : la session distante n'atteint que le réseau local cible, ce qui limite la surface d'exposition. Retrouvez nos autres routeurs industriels et la gamme Prosoft.
Points forts du PLX35-NB2
- Tunnel VPN établi à la demande via Belden Horizon, sans logiciel supplémentaire à installer sur le site
- Accès activé ou coupé localement par l'automate grâce à une instruction MSG EtherNet/IP
- Fonction EasyBridge pour connecter un logiciel de programmation à un automate distant
- File Relay : transfert de fichiers entre réseaux segmentés
- Pas de routage : la communication reste limitée au réseau local cible
- 2 ports Ethernet 10/100 Base-T RJ45 et emplacement carte SD jusqu'à 32 Go
- Alimentation 10 à 30 VDC, consommation crête inférieure à 6 W, de -30 à +70 °C
Applications en bâtiment et sur site technique
- Télémaintenance des automates d'une chaufferie, d'une sous-station de chauffage urbain ou d'un poste de relevage
- Assistance à distance d'un intégrateur GTB sur les régulateurs d'un bâtiment tertiaire, avec accès ouvert seulement pendant l'intervention
- Maintenance des machines et des lignes de production par le constructeur, sans VPN permanent vers le réseau de l'usine
- Collectivités : intervention sur les équipements de sites dispersés (stations d'eau, gymnases, écoles) depuis le bureau d'études
Intégration et compatibilité

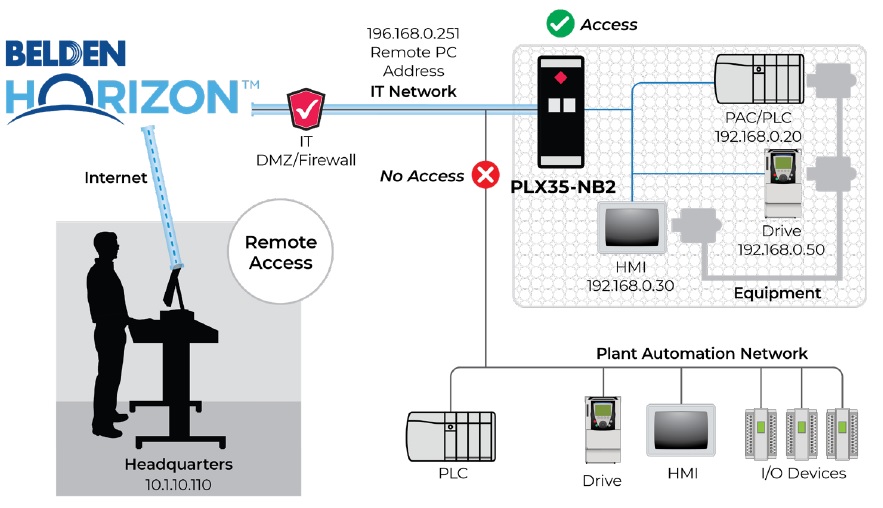

Le PLX35-NB2 se place entre le réseau technique du site et un accès Internet existant. Il établit une connexion sortante vers Belden Horizon, en HTTP et HTTPS sur les ports 443 et 8080, ce qui évite d'ouvrir des ports entrants sur le pare-feu du site. L'exploitant crée un compte Belden Horizon puis invite les intervenants autorisés.
Côté automatisme, l'automate peut piloter l'ouverture du tunnel par un message EtherNet/IP : un sélecteur à clé ou un bouton sur l'armoire suffit pour que le personnel du site garde la main sur l'accès. Un exemple de programme (sample ladder) est proposé par le constructeur. Le trafic BACnet/IP, Modbus TCP ou les pages web des équipements transitent ensuite de façon transparente pendant la session.
Pour structurer le réseau de l'armoire, associez-le à un switch Ethernet industriel et à une passerelle comme le PLX32-EIP-MBTCP-UA.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Pont réseau d'accès distant (Network Bridge), sans routage |
| VPN | Connexion établie via Belden Horizon |
| Contrôle local | Activation de l'accès VPN par instruction MSG EtherNet/IP |
| Ports de communication sortants | HTTP et HTTPS, ports 443 et 8080 |
| Fonctions | EasyBridge, File Relay (transfert de fichiers entre réseaux segmentés) |
| Ports Ethernet | 2 x 10/100 Base-T, RJ45 |
| Carte SD | Oui, 32 Go maximum (face arrière) |
| Alimentation | 10 à 30 VDC externe |
| Consommation | Moins de 6 W en crête |
| Température de fonctionnement | -30 à +70 °C (IEC 60068) |
| Humidité | 5 à 95 % sans condensation |
| Chocs | IEC 60068-2-27 : 20 G à 11 ms en fonctionnement, 30 G hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 10 G, 10 à 150 Hz |
| Boîtier | Aluminium extrudé avec clip rail DIN |
| Dimensions (H x L x P) | 140,1 x 52,4 x 110,9 mm |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX II 3 G (zone 2) ; CE, RoHS ; CB Safety |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- EtherNet/IP
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- VPN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Plage de mesure
- Température de fonctionnement : -30 à +70 °C
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 2 x RJ45 10/100 Mbit/s, emplacement carte SD
- Plateforme d'accès distant
- Belden Horizon (VPN, EasyBridge, File Relay)
- Température de fonctionnement
- -30 à +70 °C
Contenu et accessoires compatibles
Le boîtier se monte sur rail DIN et s'alimente en 24 VDC depuis l'armoire. Il nécessite un accès Internet sur le site (box, réseau du client ou routeur 4G) et un compte Belden Horizon pour les intervenants.
Documentation
Questions fréquentes
Le PLX35-NB2 nécessite-t-il un abonnement ?
La connexion distante passe par la plateforme Belden Horizon, sur laquelle un compte doit être créé. Les conditions d'accès au service sont à vérifier avec nous lors du devis.
Faut-il ouvrir des ports sur le pare-feu du site ?
Le boîtier utilise HTTP et HTTPS sur les ports 443 et 8080 vers la plateforme. Dans la plupart des cas, aucun port entrant n'est à ouvrir ; validez toutefois la politique de sortie avec le service informatique.
Le site peut-il garder le contrôle de l'accès distant ?
Oui. L'ouverture ou la fermeture du VPN peut être commandée localement par l'automate via un message EtherNet/IP, par exemple à partir d'un commutateur à clé sur l'armoire.
Le PLX35-NB2 est-il toujours fabriqué ?
Le constructeur a placé le PLX35-NB2 en disponibilité limitée, avec une dernière expédition annoncée au 31 décembre 2026, et oriente vers les familles Belden NB1601 et NB800. Consultez-nous pour valider la disponibilité ou une solution de remplacement.
Demander un devis pour le PLX35-NB2
Décrivez-nous le site, les équipements à maintenir et le type d'accès Internet disponible : nous revenons vers vous sous 24 h ouvrées avec un conseil technique et, si besoin, une alternative. Les tarifs dépendent des quantités et du service associé.
Produits similaires
Voir toute la catégorie
ATOP AWR5805 - Routeur Wi-Fi industriel mesh 802.11ac avec pare-feu
- Wi-Fi
- Ethernet
- MQTT
Red Lion Sixnet RAM-6021 - Routeur industriel sécurisé 5 ports, Modbus et DNP3
- Aucune (filaire)
- Ethernet
- RS-232
ATOP ER5805 - Routeur VPN industriel Ethernet Gigabit avec pare-feu
- Aucune (filaire)
- Ethernet
- MQTT
Red Lion Sixnet RAM 9000 - Routeur RTU cellulaire 4G LTE avec E/S et GPS
- 4G LTE
- Wi-Fi
- Ethernet
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-MBTCP-MBS - Passerelle Modbus TCP vers Modbus série
- Aucune (filaire)
- Ethernet
- RS-485

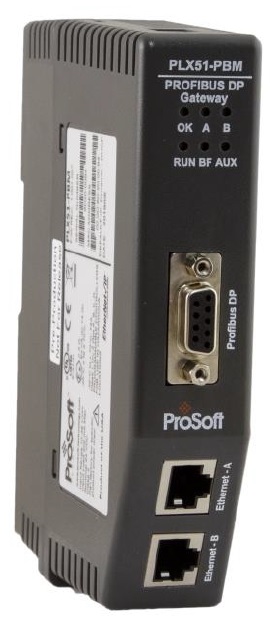

Prosoft PLX51-PB - Passerelle PROFIBUS DP vers EtherNet/IP et Modbus
- Aucune (filaire)
- Ethernet
- RS-485

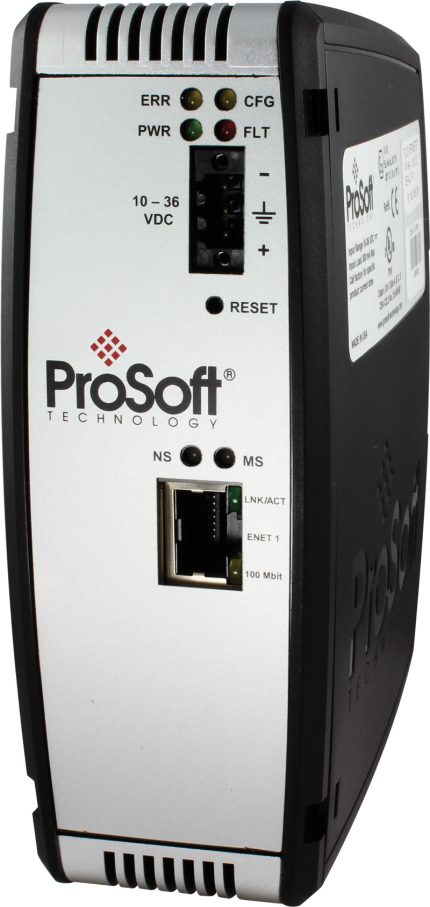

Prosoft PLX31-MBTCP-PND - Passerelle Modbus TCP vers PROFINET Device
