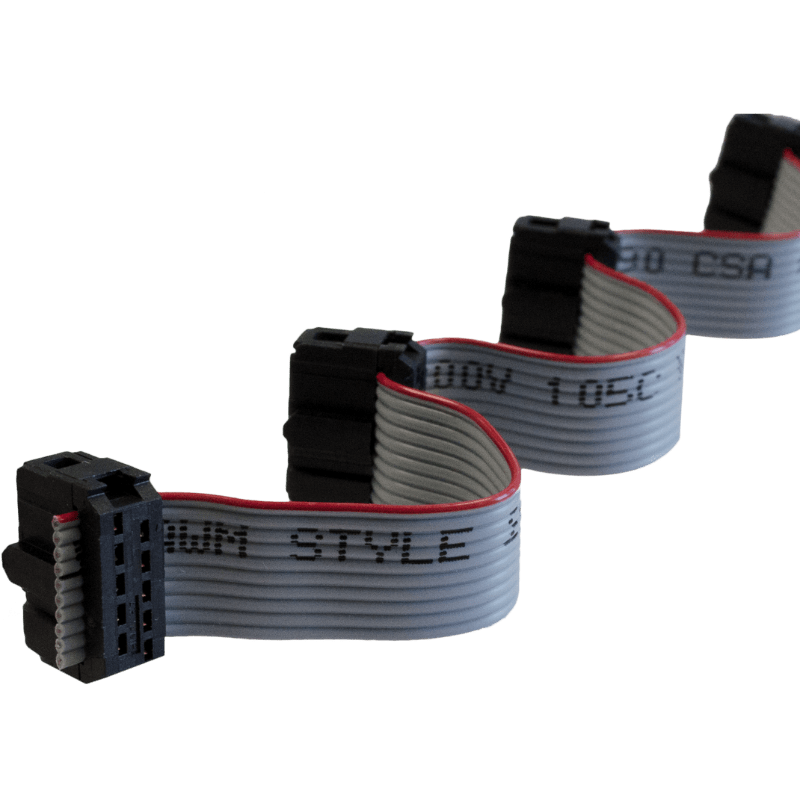

ControlByWEB EXPCBL - Câble d'extension nappe pour modules X-400 et X-600M
- Nappe 10 conducteurs avec connecteurs 2 x 5 points polarisés
- De 2 à 11 connecteurs, soit 1 à 10 modules d'extension
- Connecteurs espacés de 2,5 pouces (63,5 mm), au pas des modules
- Transporte communication RS-485 et alimentation, 1,7 A maximum
| Interfaces et bus de terrain | RS-485 |
|---|---|
| Usage | GTB / intégration BMS |
| Compatibilité | ControlByWEB X-400, X-400C, X-600M et modules d'extension X-11s à X-22s |
| Connecteur | 2 x 5 points polarisés au pas de 2,54 mm, espacés de 2,5 pouces (63,5 mm) |
| Type de câble | nappe 10 conducteurs, alimentation et communication du bus d'extension |
| Longueur | 1 module (2 connecteurs), 2 modules (3 connecteurs), 3 modules (4 connecteurs), 4 modules (5 connecteurs), 5 modules (6 connecteurs), 6 modules (7 connecteurs), 7 modules (8 connecteurs), 8 modules (9 connecteurs), 9 modules (10 connecteurs), 10 modules (11 connecteurs) |
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le câble d'extension ControlByWEB EXPCBL est la nappe 10 conducteurs qui relie un contrôleur X-400, X-400C ou X-600M à ses modules d'extension. Il est indispensable à toute configuration modulaire : il transporte à la fois la communication et l'alimentation du bus d'extension.
Chaque référence correspond à un nombre de connecteurs : EXPCBL-1 compte deux connecteurs (contrôleur + 1 module), EXPCBL-10 en compte onze. L'espacement de 2,5 pouces convient au montage côte à côte sur rail DIN.
Points forts du EXPCBL
- Nappe 10 conducteurs, connecteurs 2 x 5 points polarisés au pas de 2,54 mm
- Détrompeur sur chaque connecteur pour éviter les inversions
- Espacement de 2,5 pouces (63,5 mm) entre connecteurs
- Courant maximal transporté : 1,7 A
- Un seul câble dessert tous les modules compacts
Intégration et compatibilité
Le câble relie le contrôleur puis chaque module compact (X-11s à X-17s, X-21s, X-22s). Les modules grand format X-18s, X-19s et X-20s ont leur propre câble de liaison de 5 pouces et se raccordent en premier ; ajoutez ensuite un connecteur de plus que nécessaire pour compenser la différence de hauteur.
Si l'ensemble des modules dépasse 1,7 A, l'injecteur X-PINJECT s'insère sur le câble. Voir aussi nos modules E/S Ethernet et Modbus et nos câbles et connectique.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EXPCBL-1 | 2 connecteurs | Contrôleur + 1 module compact |
| EXPCBL-2 | 3 connecteurs | Contrôleur + 2 modules compacts |
| EXPCBL-3 | 4 connecteurs | Contrôleur + 3 modules compacts |
| EXPCBL-4 | 5 connecteurs | Contrôleur + 4 modules compacts |
| EXPCBL-5 | 6 connecteurs | Contrôleur + 5 modules compacts |
| EXPCBL-6 | 7 connecteurs | Contrôleur + 6 modules compacts |
| EXPCBL-7 | 8 connecteurs | Contrôleur + 7 modules compacts |
| EXPCBL-8 | 9 connecteurs | Contrôleur + 8 modules compacts |
| EXPCBL-9 | 10 connecteurs | Contrôleur + 9 modules compacts |
| EXPCBL-10 | 11 connecteurs | Contrôleur + 10 modules compacts |
Caractéristiques techniques
| Références | EXPCBL-1 à EXPCBL-10 |
|---|---|
| Type | câble nappe 10 conducteurs |
| Connecteurs | 2 à 11, 2 x 5 points, polarisés, pas de 2,54 mm |
| Espacement | 2,5 pouces (63,5 mm) entre connecteurs |
| Fonctions | communication RS-485 et alimentation du bus d'extension |
| Courant maximal | 1,7 A |
| Contrôleurs compatibles | X-400, X-400C, X-600M |
Critères de sélection
- Interfaces et bus de terrain
- RS-485
- Usage
- GTB / intégration BMS
- Compatibilité
- ControlByWEB X-400, X-400C, X-600M et modules d'extension X-11s à X-22s
- Connecteur
- 2 x 5 points polarisés au pas de 2,54 mm, espacés de 2,5 pouces (63,5 mm)
- Type de câble
- nappe 10 conducteurs, alimentation et communication du bus d'extension
- Longueur
- 1 module (2 connecteurs), 2 modules (3 connecteurs), 3 modules (4 connecteurs), 4 modules (5 connecteurs), 5 modules (6 connecteurs), 6 modules (7 connecteurs), 7 modules (8 connecteurs), 8 modules (9 connecteurs), 9 modules (10 connecteurs), 10 modules (11 connecteurs)
Documentation
Questions fréquentes
Quelle référence choisir ?
Le chiffre de la référence indique le nombre de modules raccordables : EXPCBL-3 compte quatre connecteurs, pour le contrôleur et trois modules. Ajoutez un connecteur si un module grand format X-18s, X-19s ou X-20s précède des modules compacts.
Le câble alimente-t-il les modules ?
Oui pour les modules compacts, dans la limite de 1,7 A au total. Les modules grand format X-18s, X-19s et X-20s ont leur propre bornier d'alimentation.
Peut-on brancher le câble à l'envers ?
Les connecteurs sont polarisés par un détrompeur, ce qui garantit le sens de branchement sur le contrôleur et sur chaque module.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le EXPCBL
Indiquez le contrôleur et la liste des modules prévus : nous vérifions la longueur et le bilan de courant du bus sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
ATOP Adaptateurs série - DB9 vers bornier 3,81 mm et adaptateur RS-485
- RS-485
- RS-232
Prosoft CUL-M12 - Câble M12 Ethernet et alimentation pour radio IP67
- Ethernet
- IP67
Prosoft cordons LMR 195 - Câble coaxial d'antenne RP-SMA et N
- 4G LTE
- Wi-Fi
Autres produits ControlByWEB
Toute la gamme ControlByWEB

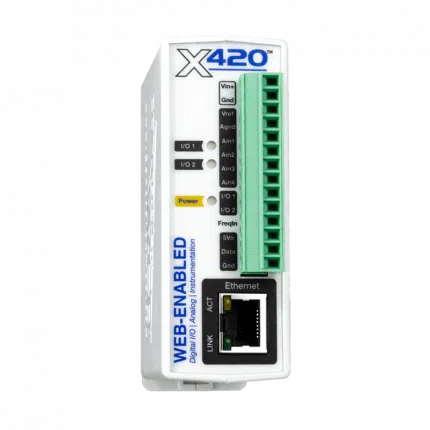

ControlByWEB X-420 - Module E/S Ethernet acquisition analogique, bus 1-Wire
