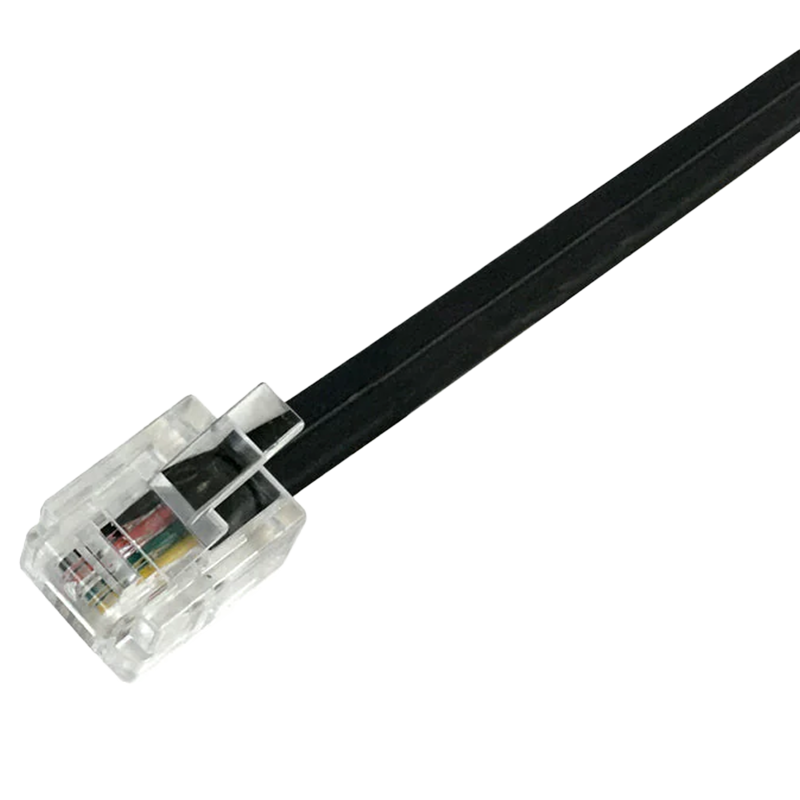

ControlByWEB X-QCC - Câble RJ11 Quick-Connect pour sondes de température 1-Wire
- Câble de données droit 6P4C à connecteurs RJ11
- Trois longueurs : 0,9 m, 4,5 m et 10,7 m
- Relie les sondes X-QCS-T aux adaptateurs X-QCA-1 et X-QCA-4
- Bus Quick-Connect jusqu'à 180 m de câble cumulé
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Usage | GTB / intégration BMS, Salle serveur / datacenter |
| Compatibilité | ControlByWEB Quick-Connect : sonde X-QCS-T, adaptateurs X-QCA-1 et X-QCA-4 |
| Variante | Longueur 0,9 m, 4,5 m ou 10,7 m |
| Connecteur | RJ11 aux deux extrémités |
| Type de câble | Câble de données droit 6P4C |
| Longueur de chaîne | 600 pieds (180 m) de câble cumulé |
| Longueur | 0,9 m, 4,5 m, 10,7 m |
- Aucune (filaire)
- 1-Wire
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le câble RJ11 Quick-Connect ControlByWEB X-QCC relie les sondes de température X-QCS-T aux adaptateurs X-QCA-1 et X-QCA-4 des contrôleurs ControlByWEB. Câble de données droit 6P4C, il remplace le câblage sur bornier par un simple clic de connecteur, ce qui accélère le déploiement en salle serveur ou en local technique.
Trois longueurs sont proposées pour s'adapter à l'implantation : de baie à baie, le long d'une rangée ou vers un local voisin. Les câbles s'enchaînent de sonde en sonde jusqu'à 180 m de longueur cumulée.
Points forts du X-QCC
- Câble de données droit 6P4C, connecteurs RJ11
- Longueurs de 0,9 m, 4,5 m et 10,7 m
- Chaînage des sondes jusqu'à 180 m de câble cumulé
- Installation sans outil ni sertissage
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : sondes réparties sur les baies, câblées sans bornier.
- Locaux CVC et chaufferies : points de mesure de température déportés vers le coffret de supervision.
- Bâtiments tertiaires : déploiement rapide d'un réseau de sondes dans les locaux techniques.
Intégration et compatibilité
Le câble transporte l'alimentation et les données du bus 1-Wire entre l'adaptateur X-QCA et les sondes X-QCS-T. Raccordées à un contrôleur de la série 400, les sondes permettent la surveillance, l'enregistrement, les alertes e-mail et les traps SNMP. Retrouvez nos autres câbles et cordons et les capteurs et détecteurs filaires de supervision.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-QCC-3 | 3 pieds (0,91 m) | Liaison entre sondes voisines dans une baie |
| X-QCC-15 | 15 pieds (4,57 m) | Distribution le long d'une rangée de baies |
| X-QCC-35 | 35 pieds (10,67 m) | Sonde éloignée du contrôleur ou dans un local voisin |
Caractéristiques techniques
| Type | Câble de données droit 6P4C |
| Connecteurs | RJ11 aux deux extrémités |
| Longueurs | 0,91 m, 4,57 m, 10,67 m |
| Longueur maximale de chaîne | 600 pieds (180 m) cumulés |
| Produits compatibles | Sonde X-QCS-T, adaptateurs X-QCA-1 et X-QCA-4 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Usage
- GTB / intégration BMS, Salle serveur / datacenter
- Compatibilité
- ControlByWEB Quick-Connect : sonde X-QCS-T, adaptateurs X-QCA-1 et X-QCA-4
- Variante
- Longueur 0,9 m, 4,5 m ou 10,7 m
- Connecteur
- RJ11 aux deux extrémités
- Type de câble
- Câble de données droit 6P4C
- Longueur de chaîne
- 600 pieds (180 m) de câble cumulé
- Longueur
- 0,9 m, 4,5 m, 10,7 m
Contenu et accessoires compatibles
Le câble complète le système Quick-Connect : sonde X-QCS-T et adaptateur X-QCA-1 ou X-QCA-4. Voir toute la gamme ControlByWEB.
Documentation
Questions fréquentes
Peut-on utiliser un autre câble RJ11 ?
La fiche technique Quick-Connect demande un câble droit à 4 ou 6 conducteurs avec connecteurs RJ11. Un câble téléphonique croisé ne convient pas. Le X-QCC est fabriqué à cette spécification (6P4C droit).
Quelle longueur maximale pour le réseau de sondes ?
Les câbles peuvent être enchaînés entre sondes jusqu'à 600 pieds (180 m) de longueur cumulée par bus. Un adaptateur X-QCA-1 gère jusqu'à 16 sondes, un X-QCA-4 (pour X-406) jusqu'à 64 sondes sur quatre bus.
Quelle longueur choisir ?
Le 0,9 m relie deux sondes voisines dans une même baie, le 4,5 m dessert les baies d'une rangée et le 10,7 m rejoint un point éloigné du contrôleur.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-QCC
Indiquez-nous le nombre de sondes et les longueurs nécessaires : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
ATOP Adaptateurs série - DB9 vers bornier 3,81 mm et adaptateur RS-485
- RS-485
- RS-232
Prosoft CUL-M12 - Câble M12 Ethernet et alimentation pour radio IP67
- Ethernet
- IP67
Prosoft cordons LMR 195 - Câble coaxial d'antenne RP-SMA et N
- 4G LTE
- Wi-Fi
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB X-408 - Module E/S Ethernet 8 entrées numériques, Modbus TCP
- Aucune (filaire)
- Ethernet
- Modbus TCP

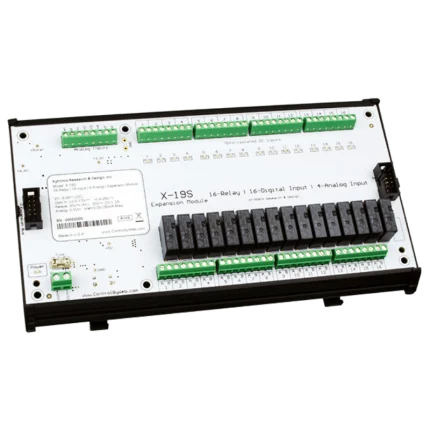

ControlByWEB X-19s - Module d'extension 16 relais, 16 entrées et 4 analogiques
- Aucune (filaire)
- RS-485
- Ouverture / contact

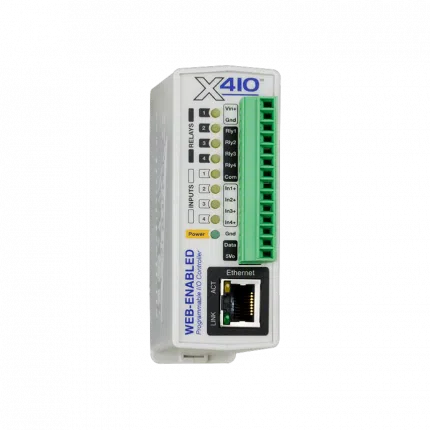

ControlByWEB X-410 - Module E/S Ethernet 4 relais, 4 entrées, bus 1-Wire
