ControlByWEB WebRelay et modules E/S IP : X-410, X-412, X-420, X-432

Des modules IP autonomes qui ouvrent un relais, lisent une entrée ou une mesure analogique et surveillent des sondes de température, depuis un navigateur ou une GTB. Serveur web, logique intégrée, Modbus TCP, SNMP et MQTT ; Ethernet, PoE, Wi-Fi ou LTE-M selon la version.

15
modèles au catalogue
1 à 16
relais selon le module
16
sondes 1-Wire par bus
5 ans
garantie sur la gamme WebRelay
Comparer les modèles
ControlByWEB X-410ControlByWEB X-410
  • Modbus TCP
  • SNMP
  • MQTT
  • HTTPS / TLS
  • PoE
  • LTE-M
Aide au choix

Quel module pour quel besoin ?

01Redémarrer ou commander un équipementRelais IP 1 sortie 12 A et 1 entrée, en Ethernet, PoE, Wi-Fi ou LTE-M.ConseilléX-WR-44102Commander 4 circuits à distanceRelais IP 4 sorties, pilotables depuis le navigateur ou la GTB.ConseilléX-WR-44403Relais, entrées et sondes de température4 relais, 4 entrées numériques et un bus 1-Wire pour 16 sondes.ConseilléX-41004Acquisition 4-20 mA4 entrées analogiques 16 bits, avec 4 relais sur le X-412.ConseilléX-412 ou X-420
Catalogue

Les modules WebRelay et E/S IP

Chaque fiche liste les versions Ethernet, PoE, Wi-Fi ou cellulaire LTE-M disponibles. Précisez la version souhaitée dans votre demande de devis.

Entrées et sorties
Connectivité radio
15 modèles

Relais IP WebRelay 5

Relais pilotés par le réseau, en Ethernet, PoE, Wi-Fi ou LTE-M.

Modules E/S Ethernet 8

Relais, entrées numériques et analogiques, sorties analogiques et bus 1-Wire.

Modules spécialisés 2

Maître Modbus RS-485 et boîtiers de supervision température et humidité.

Comparatif

Quel module ControlByWEB choisir ?

Les modules partagent le serveur web, la logique intégrée et les protocoles réseau. Ils se distinguent par leurs entrées et sorties.

CaractéristiqueX-WR-441X-WR-444X-401X-410X-412X-420X-432
Relais1 SPDT 12 A4 SPDT 3 A2 SPDT 3 A4 SPST 1 A4 SPST 1 ANon16 SPST 2 A
Entrées numériques1 optoisoléeNon2 optoisolées, comptage4 (4 à 26 V DC)Non2 E/S 5 V, 2 compteurs16 optoisolées
Entrées analogiquesNonNonNonNon4, 16 bits, 4-20 mA4, 16 bits, 4-20 mA4, 0 à 5 V, 12 bits
Bus 1-WireNonNonNon16 sondesNon16 sondes16 sondes
ConnectivitéEthernet, PoE, Wi-Fi ou LTE-MEthernet, PoE, Wi-Fi ou LTE-MEthernet, PoE, Wi-Fi ou LTE-MEthernet, PoE, Wi-Fi ou LTE-MEthernet, PoE, Wi-Fi ou LTE-MEthernet, PoE ou LTE-MEthernet
ProtocolesModbus TCP, SNMP, MQTT, HTTPSModbus TCP, SNMP, MQTT, HTTPSModbus TCP, SNMP, MQTT, HTTPSModbus TCP, SNMP, MQTT, HTTPSModbus TCP, SNMP, MQTT, HTTPSModbus TCP, SNMP, MQTTModbus TCP, SNMP, MQTT, HTTPS

Faites glisser le tableau pour voir tous les modèles.

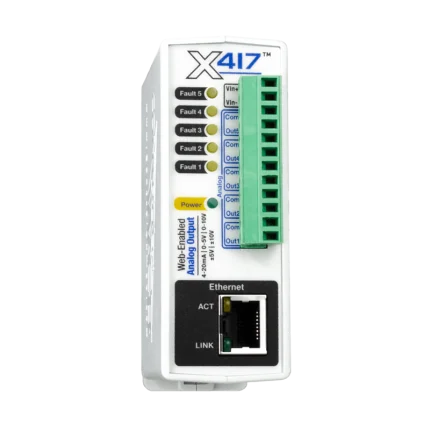

Également dans la gamme : X-404 (maître Modbus RTU sur RS-485, jusqu'à 32 équipements), X-405 et X-406 (supervision de 16 ou 64 sondes de température et d'humidité), X-408 (8 entrées numériques), X-417 (1 à 5 sorties analogiques 0-10 V ou 4-20 mA), X-418 (8 entrées analogiques) et XW-210 (relais Wi-Fi 12 A avec 4 sondes 1-Wire). Source : fiches techniques ControlByWEB.

Applications

Cas d'usage

Redémarrage à distance

Un WebRelay coupe puis rétablit l'alimentation d'un modem, d'une caméra ou d'un équipement figé, en impulsion programmée.

Chambre froide

Sondes 1-Wire sur X-410 ou X-405, alerte e-mail sur seuil et commande d'un relais d'alarme, sans serveur.

E/S complémentaires de GTB

Quelques défauts et commandes à ajouter en Modbus TCP, sans modifier l'automate existant.

Site isolé

Versions CW en LTE-M : pompe, portail ou éclairage piloté à distance, avec accès par ControlByWEB Cloud.

Intégration

Intégration GTB, supervision et cloud

Chaque module s'interroge directement : pas de passerelle ni de logiciel intermédiaire.

Modbus TCP
Lecture des entrées et commande des relais par une GTB, un automate ou un SCADA.
SNMP
Intégration dans les outils de supervision réseau, avec traps sur les modèles concernés.
MQTT, XML et JSON
Publication vers une plateforme IoT et API HTTP pour scripts et applications.
Logique intégrée
Seuils, plannings, temporisations et actions locales, même sans réseau.
ControlByWEB Cloud
Accès distant sécurisé et tableaux de bord, sans ouverture de port sur le pare-feu.
La gamme en bref

Piloter et surveiller un équipement par le réseau, sans automate

Un relais pour commander une pompe, une barrière ou redémarrer un équipement, des entrées pour lire un défaut ou compter des impulsions, un bus 1-Wire pour des sondes : chaque module se configure dans le navigateur, sans logiciel ni serveur. Sa logique conditionnelle agit seule, même si la supervision est indisponible.

Lire la suite

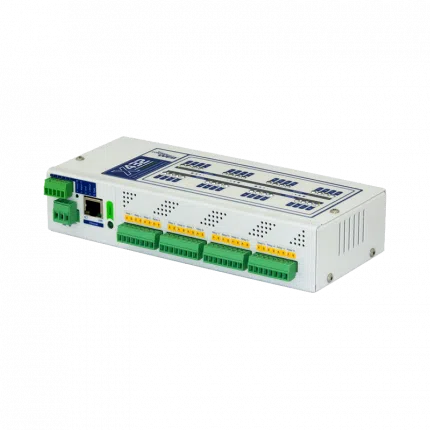

Les WebRelay X-WR-441 et X-WR-444 sont des relais IP à 1 ou 4 sorties. Le X-410 associe 4 relais, 4 entrées et un bus 1-Wire, le X-412 et le X-420 visent l'acquisition analogique, et le X-432 regroupe 16 relais, 16 entrées et 4 analogiques.

Documentation technique

Manuels et fiches techniques des WebRelay et des modules X-401 à X-432, en anglais.

Documentations ControlByWEB

À voir aussi

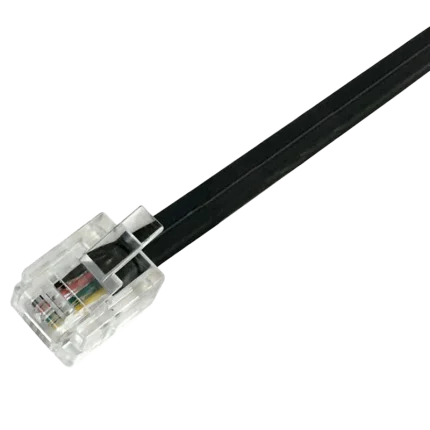

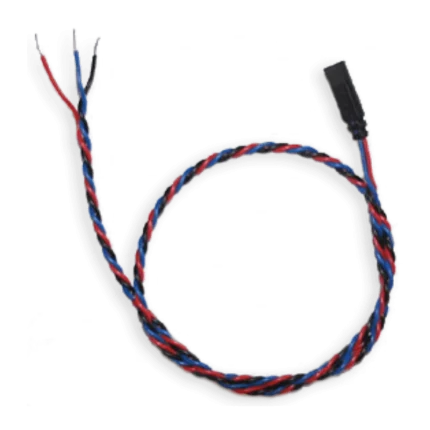

Sondes et accessoires compatibles 8Sondes 1-Wire de température et d'humidité, câbles Quick-Connect et plateforme cloud pour compléter les modules.
FAQ

Questions fréquentes

Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.

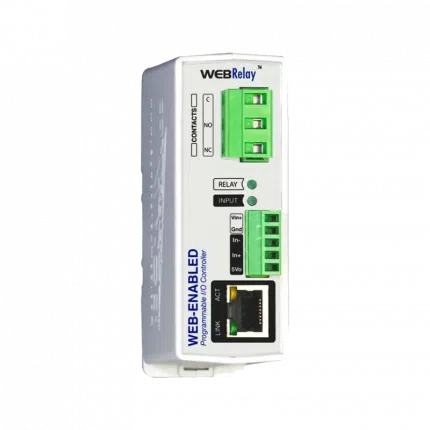

Qu'est-ce qu'un WebRelay ControlByWEB ?

Un relais IP autonome avec serveur web intégré : on le commande depuis un navigateur, par Modbus TCP, SNMP, MQTT ou API HTTP. Le X-WR-441 a 1 relais 12 A et 1 entrée, le X-WR-444 WebRelay-Quad 4 relais 3 A.

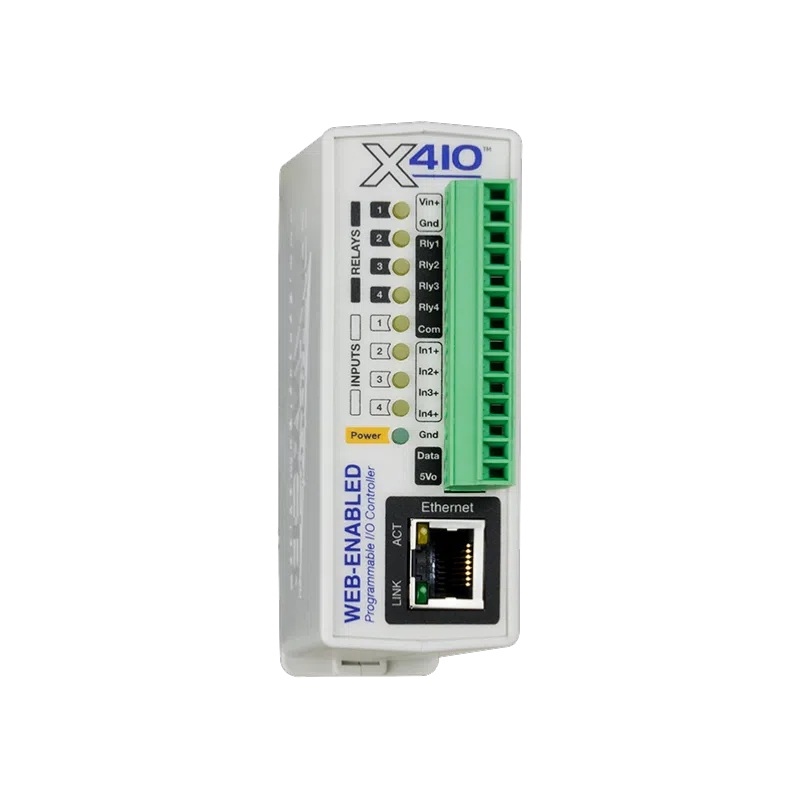

Que fait le ControlByWEB X-410 ?

Le X-410 associe 4 relais, 4 entrées 4 à 26 V DC et un bus 1-Wire pour 16 sondes de température ou d'humidité. Il existe en Ethernet, PoE, Wi-Fi et cellulaire LTE-M, et dispose d'une logique intégrée.

Quel module pour lire un signal 4-20 mA ?

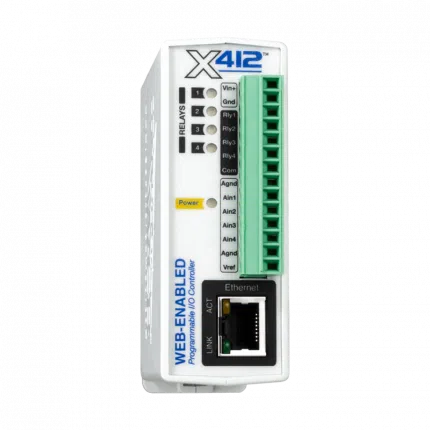

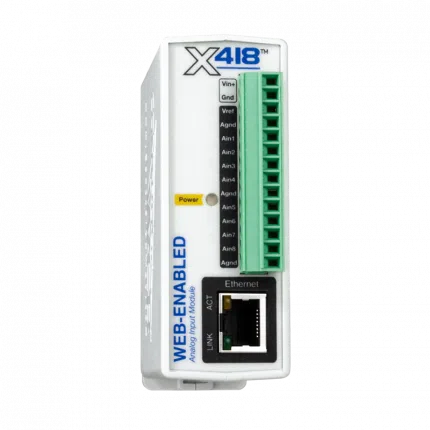

Le X-412 (4 entrées analogiques et 4 relais), le X-418 (8 entrées analogiques, 4-20 mA sur les entrées 1 à 4) ou le X-420 (4 entrées analogiques, E/S numériques et bus 1-Wire).

Les modules fonctionnent-ils sans serveur ni cloud ?

Oui. Chaque module a son serveur web et sa logique : il exécute seul ses règles et envoie ses alertes e-mail. ControlByWEB Cloud est une option pour l'accès à distance.

Peut-on les alimenter en PoE ?

Oui, les versions suffixées -E sont alimentées par le câble Ethernet (PoE classe 1). Les autres s'alimentent de 9 à 28 V DC.

Comment intégrer un X-410 à une GTB ?

En Modbus TCP : la GTB lit les entrées et les sondes et commande les relais directement. SNMP et MQTT sont aussi disponibles pour la supervision réseau et les plateformes IoT.
