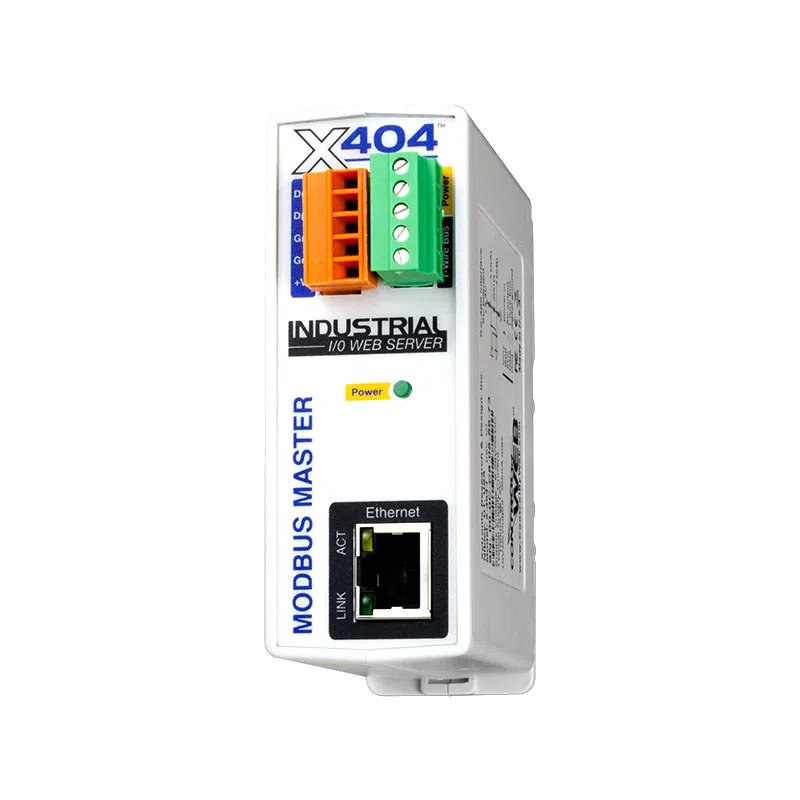

ControlByWEB X-404 - Contrôleur maître Modbus RS-485 sur IP, bus 1-Wire
- Maître Modbus RTU sur RS-485 : jusqu'à 32 capteurs ou équipements
- Bus 1-Wire pour 16 sondes de température et d'humidité, 180 m cumulés
- Modbus TCP, SNMP v1/v2c/v3, MQTT, HTTPS, alertes e-mail
- Version X-404C avec modem cellulaire LTE-M, secours de l'Ethernet
- Alimentation 9 à 28 V DC, jusqu'à 1,7 A pour les capteurs, -40 à +65,5 °C
| Connectivité radio | Aucune (filaire), LTE-M |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Ethernet, Modbus RTU, RS-485 |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Humidité, Température |
| Usage | Comptage énergétique, GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Port 1-Wire |
| Plage de mesure | Température : -55 à +125 °C ; humidité : 0 à 100 % HR (sonde X-DTHS-P) |
| Précision | Température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±2 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Capteurs et équipements Modbus RTU RS-485, sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, modules série 400, ControlByWEB Cloud |
| Variante | Ethernet ou Ethernet + cellulaire LTE-M |
| Bus Modbus | RS-485, maître Modbus RTU, 32 équipements max |
| Connecteur | 2 borniers débrochables 5 points 3,81 mm (RS-485 ; alimentation et 1-Wire), RJ-45, SMA (X-404C) |
| Connectivité | Ethernet 9-28 VDC, Ethernet et cellulaire LTE-M |
- LTE-M
- Aucune (filaire)
- Ethernet
- RS-485
- Modbus RTU
- 1-Wire
- Modbus TCP
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le ControlByWEB X-404 est un contrôleur Modbus qui interroge jusqu'à 32 capteurs ou équipements Modbus RTU sur RS-485 et publie leurs valeurs sur le réseau IP. Serveur web, logique locale, alarmes, journal et graphiques sont intégrés : les données de terrain deviennent consultables et exploitables sans passerelle ni logiciel supplémentaire.
Il s'adresse aux intégrateurs GTB, aux exploitants de réseaux d'eau ou de chaufferies et aux services techniques qui doivent remonter des compteurs, transmetteurs de niveau ou de pression vers une supervision. Un bus 1-Wire complète la collecte avec 16 sondes de température ou d'humidité, et la version X-404C ajoute le cellulaire LTE-M pour les sites isolés.
Points forts du X-404
- Maître Modbus RTU sur RS-485 : 32 équipements esclaves, lecture et écriture des registres depuis le web
- Sortie d'alimentation capteurs jusqu'à 1,7 A sur le bornier RS-485
- Bus 1-Wire : 16 sondes, -55 à +125 °C (±0,5 °C), 0 à 100 % HR (±2 %), 180 m cumulés
- Générateur de tâches : 50 tâches planifiées, 50 conditionnelles, 20 de redémarrage, 20 plannings de dérogation
- Pair à pair avec la série 400 : 32 modules distants ou 64 points d'E/S (en Ethernet)
- Journal 3 072 Ko (jusqu'à 50 688 enregistrements), graphiques, script BASIC jusqu'à 4 Ko
- Modbus TCP/IP, SNMP v1, v2c et v3, MQTT, HTTPS, e-mails chiffrés
- X-404C : modem LTE-M intégré, Ethernet principal et bascule cellulaire
Applications en bâtiment et sur site technique
- Chaufferies et réseaux de chaleur : relevé de transmetteurs de pression et de température Modbus, alarmes sur seuils.
- Eau et assainissement : niveau de cuves par capteurs ultrasons ou radar, débit de canaux ouverts, sur sites sans réseau grâce au X-404C.
- Tertiaire et industrie : collecte de compteurs d'énergie Modbus RTU et exposition des index à la GTB en Modbus TCP.
- Locaux techniques : combinaison de mesures Modbus et de sondes 1-Wire de température d'ambiance.
- Collectivités : télésurveillance de cuves de fioul ou de postes de relevage, alertes e-mail aux astreintes.
Intégration et compatibilité
Côté terrain, le X-404 dialogue en Modbus RTU sur RS-485 via un bornier débrochable 5 points (fil 16 à 28 AWG). Côté réseau, il se raccorde en Ethernet 10/100 Base-T, en IP fixe ou DHCP, et expose ses valeurs en Modbus TCP/IP à la GTB, en SNMP v1, v2c ou v3 aux outils de supervision (avec traps sur seuils de température), en MQTT aux plateformes IoT et en XML via HTTP pour les développements.
Les valeurs collectées peuvent déclencher les relais d'autres modules de la série 400 (X-410, X-418) en pair à pair. Le cloud ControlByWEB, optionnel, simplifie l'accès distant, en particulier pour le X-404C. Voir les passerelles Modbus, les modules d'entrées et sorties Ethernet, les contrôleurs programmables et la gamme ControlByWEB.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-404-I | Ethernet 10/100 uniquement, alimentation 9 à 28 V DC | Chaufferie, local technique ou armoire déjà raccordé au réseau |
| X-404C | Ethernet et modem cellulaire LTE-M, antenne SMA, forfait de données requis | Site isolé (cuve, poste de relevage) ou secours cellulaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Bus de terrain | RS-485, Modbus RTU maître, jusqu'à 32 capteurs ou équipements |
| Bornier RS-485 | 5 points débrochable, pas de 3,81 mm, fil 16 à 28 AWG, sortie tension capteurs = Vin |
| Bus 1-Wire | 16 sondes max, 180 m de câble cumulé |
| Température | Sondes DS18B20, -55 à +125 °C, ±0,5 °C de -10 à +85 °C |
| Humidité | Sonde X-DTHS-P, 0 à 100 % HR, ±2 % |
| Logique | 50 tâches planifiées, 50 conditionnelles, 20 de redémarrage, 20 plannings de dérogation ; BASIC jusqu'à 4 Ko |
| Journalisation | 3 072 Ko (jusqu'à 50 688 enregistrements), flash non volatile, tampon circulaire |
| Mémoire | eMMC industrielle SLC, paramètres conservés hors tension |
| Horloge | Temps réel, manuelle ou NTP, heure d'été automatique |
| Réserve par condensateur | 24 h : horloge, 1 registre, 2 compteurs, 64 états de relais distants |
| Réseau | Ethernet 10/100 Base-T, RJ-45, IP fixe ou DHCP |
| Radio (X-404C) | Modem cellulaire LTE-M, antenne omnidirectionnelle sur SMA mâle |
| Protocoles | HTTP, HTTPS, SSL, XML, MQTT, Modbus TCP/IP, Modbus RTU, SNMP v1, v2c, v3, SMTP |
| Alimentation | 9 à 28 V DC |
| Consommation | 134 mA sans capteur Modbus ; 1,834 A max avec 1,7 A fournis aux capteurs |
| Connectique | Bornier 5 points RS-485, bornier 5 points alimentation et 1-Wire, RJ-45 |
| Voyants | 3 LED : alimentation, lien réseau, activité réseau |
| Température de fonctionnement | -40 à +65,5 °C |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, rail DIN ou mural |
| Conformité | CISPR 22 et 24, EN 55022, EN 55024, FCC partie 15 classe B (X-404-I) |
Critères de sélection
- Connectivité radio
- LTE-M, Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU, 1-Wire
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Port 1-Wire
- Plage de mesure
- Température : -55 à +125 °C ; humidité : 0 à 100 % HR (sonde X-DTHS-P)
- Précision
- Température : ±0,5 °C (de -10 à +85 °C) ; humidité : ±2 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Capteurs et équipements Modbus RTU RS-485, sondes 1-Wire ControlByWEB X-DTS et X-DTHS-P, modules série 400, ControlByWEB Cloud
- Variante
- Ethernet ou Ethernet + cellulaire LTE-M
- Bus Modbus
- RS-485, maître Modbus RTU, 32 équipements max
- Connecteur
- 2 borniers débrochables 5 points 3,81 mm (RS-485 ; alimentation et 1-Wire), RJ-45, SMA (X-404C)
- Connectivité
- Ethernet 9-28 VDC, Ethernet et cellulaire LTE-M
Contenu et accessoires compatibles
Le module est livré avec ses borniers débrochables ; le X-404C est livré avec son antenne omnidirectionnelle. Accessoires courants : alimentation 12 V DC ou rail DIN 24 V, capteurs Modbus (ultrasons, radar, pression), afficheur Modbus, sondes de température 1-Wire et sonde X-DTHS-P, forfait de données cellulaires ControlByWEB pour le X-404C.
Documentation
Questions fréquentes
Combien d'équipements Modbus le X-404 peut-il interroger ?
Le X-404 joue le rôle de maître Modbus RTU sur son bus RS-485 et prend en charge jusqu'à 32 capteurs ou équipements esclaves. Ses pages web permettent de lire et d'écrire leurs registres, puis de les utiliser dans les tâches, les alarmes et le journal.
Le X-404 peut-il alimenter les capteurs Modbus ?
Oui. Le bornier RS-485 comporte une sortie de tension égale à la tension d'alimentation du module. Jusqu'à 1,7 A sont disponibles pour les capteurs, le module seul consommant 134 mA. Au-delà, prévoir une alimentation séparée pour le bus.
Peut-on ajouter des sondes de température ?
Oui. Le bus 1-Wire accepte jusqu'à 16 sondes DS18B20 (-55 à +125 °C, ±0,5 °C de -10 à +85 °C) ou sondes d'humidité X-DTHS-P (0 à 100 % HR, ±2 %), sur 180 m de câble cumulé. Une sonde combinée température et humidité compte pour deux.
Quelle différence entre le X-404-I et le X-404C ?
Le X-404-I communique uniquement en Ethernet. Le X-404C ajoute un modem cellulaire LTE-M avec antenne omnidirectionnelle : il fonctionne seul en cellulaire sur un site sans réseau ou en Ethernet avec bascule sur le cellulaire en cas de panne. Un forfait de données est nécessaire.
Le X-404 remplace-t-il une passerelle Modbus RTU vers TCP ?
Il rend les valeurs des équipements RS-485 disponibles en Modbus TCP, SNMP et MQTT, mais il apporte aussi une logique locale, des alarmes, un journal et des graphiques. Pour une simple conversion transparente de trames sans traitement, une passerelle Modbus dédiée reste plus adaptée.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-404
Précisez le nombre et le type d'équipements Modbus à raccorder, les sondes de température et le mode de connexion : nous répondons sous 24 h ouvrées avec une proposition chiffrée selon les quantités. Nos techniciens vous aident à vérifier les registres, l'alimentation du bus et l'intégration à votre GTB.
