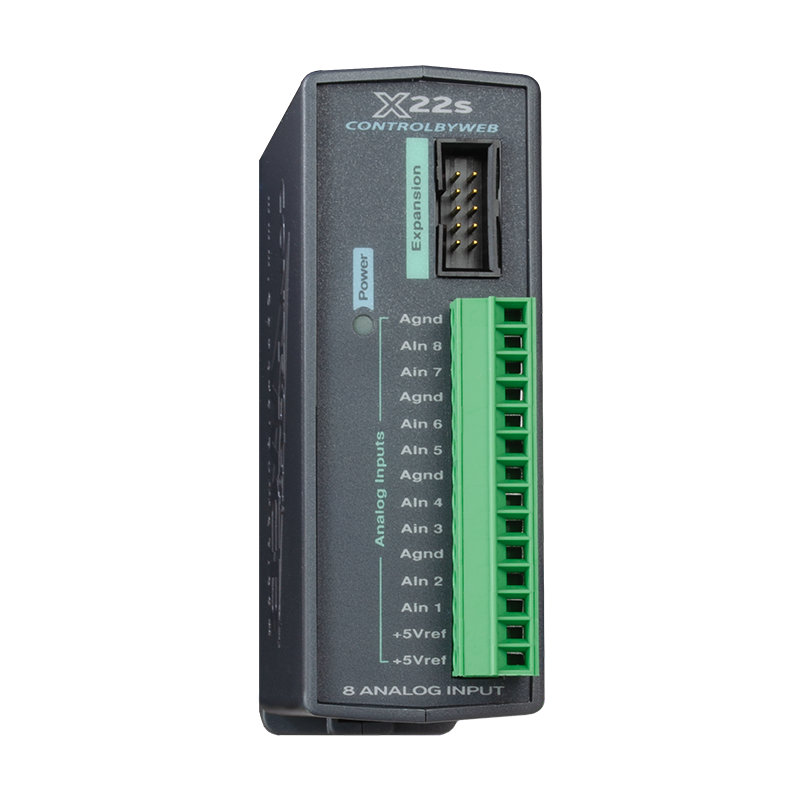

Réf. X-22sControlByWEB X-22s - Module d'extension 8 entrées analogiques 16 bits
- 8 entrées analogiques 16 bits, asymétriques, différentielles ou 4-20 mA
- Plages ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V, shunt 4-20 mA interne
- Sortie de référence 5,00 V à 0,04 %, 25 mA
- Alimenté par le bus d’extension RS-485 du contrôleur, moins de 20 mA en 24 V (mode tension)
- Boîtier rail DIN UL94 V0 de 35,7 mm de large
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-485 |
| Grandeur mesurée | Tension |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA |
| Plage de mesure | -10,24 à +10,24 V ; 4 à 20 mA |
| Précision | Référence 5 V : ±0,04 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M (selon page produit constructeur) |
| Entrées analogiques | 8 voies 16 bits, asymétriques, différentielles ou 4-20 mA |
| Connecteur | Bornier débrochable 14 points pas 3,81 mm, bus ruban 2 x 5 |
- Aucune (filaire)
- RS-485
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le ControlByWEB X-22s est un module d'extension 8 entrées analogiques 16 bits qui accepte tensions bipolaires et boucles 4-20 mA. Raccordé au bus d'un contrôleur IP ControlByWEB, il permet aux intégrateurs et aux exploitants de remonter sur le web et vers la GTB les mesures de transmetteurs de pression, de niveau, de débit ou de température.
Ce petit boîtier rail DIN de 35,7 mm de large est alimenté et piloté par le câble ruban du contrôleur : aucune alimentation séparée ni câblage réseau supplémentaire. Chaque voie se configure indépendamment en tension ou en courant depuis l'interface web, ce qui permet de mélanger plusieurs types de capteurs sur un même module.
Points forts du X-22s
- 8 entrées analogiques, convertisseur SAR 16 bits
- Plages ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V et 4-20 mA (0-20 mA)
- Jusqu'à 8 voies asymétriques ou 4 voies différentielles jusqu'à ±20,48 V, ou une combinaison
- Shunt 4-20 mA interne de 200 ohms ±0,1 %, sans résistance externe
- Impédance d'entrée supérieure à 500 mégohms, réjection de mode commun supérieure à 100 dB
- Sortie de référence 5,00 V à 0,04 %, 25 mA max, pour potentiomètres et capteurs résistifs
- Alimenté par le bus d'extension : moins de 20 mA en 24 V en mode tension
- Bornier débrochable 14 points au pas de 3,81 mm, montage rail DIN
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : pressions de réseau, températures de départ et de retour via transmetteurs 4-20 mA.
- Eau et assainissement : niveaux de cuves, de bâches et de puits de relevage, débits de pompes.
- Énergie : mesure de tensions continues, de courants via transducteurs et suivi de batteries.
- Serres, laboratoires et locaux techniques : acquisition de grandeurs d'environnement avec alerte sur seuil.
Intégration et compatibilité
Le X-22s communique en RS-485 sur le bus d'extension (câble ruban 10 conducteurs détrompé, connecteur 2 x 5 au pas de 2,54 mm) qui transporte aussi l'alimentation. Le contrôleur maître gère la configuration des voies, l'application d'une pente et d'un décalage pour convertir chaque mesure en grandeur physique, l'historique, les alertes e-mail et le pilotage de relais locaux ou distants sur seuil. Les mesures sont ensuite disponibles pour une GTB ou un SCADA via les protocoles du contrôleur, dont Modbus TCP ; le X-400 propose aussi SNMP v1, v2c et v3 et XML sur HTTP.
Le module est conçu pour le X-400 et figure aussi, sur la page produit actuelle du constructeur, parmi les extensions du X-600M. Il se combine avec les autres modules E/S Ethernet et Modbus de la gamme pour bâtir une station de mesure et de commande sur mesure.
Caractéristiques techniques
| Référence | X-22s |
| Contrôleurs maîtres | ControlByWEB X-400 ; X-600M selon la page produit constructeur |
| Entrées analogiques | 8 asymétriques, 4 différentielles, 4-20 mA (0-20 mA) ou combinaison |
| Plages d'entrée | ±1,28 V, ±2,56 V, ±5,12 V, ±10,24 V, ±20,48 V en différentiel, 4-20 mA |
| Tension d'entrée max. | -12,5 V à +12,5 V |
| Conversion | SAR 16 bits |
| Impédance d'entrée | Plus de 500 mégohms |
| Réjection de mode commun | Plus de 100 dB |
| Erreur totale non ajustée | -9 à +9 LSB |
| Shunt 4-20 mA interne | 200 ohms, ±0,1 %, 25 ppm |
| Sortie de référence | 5,00 V, précision 0,04 %, 3 ppm/°C max, 25 mA max |
| Bornier d'entrées | 14 points débrochable, pas de 3,81 mm, fils 16 à 28 AWG |
| Bus d'extension | Câble ruban 10 conducteurs 2 x 5 détrompé, alimentation et communication RS-485 |
| Alimentation | 9 à 28 V DC fournie par le contrôleur (24 V conseillé) |
| Consommation typique à 25 °C, mode tension | 12 à 17 mA en 24 V selon la documentation |
| Voyant | 1 (alimentation) |
| Dimensions | 35,7 x 98,5 x 78 mm (hors connecteur) |
| Poids | 142 g |
| Boîtier | Polycarbonate Lexan 940, UL94 V0, montage rail DIN 35 mm |
| Température de fonctionnement | -40 à +65,5 °C selon la fiche technique 2025 (0 à 50 °C dans le manuel), température maximale liée au courant tiré sur la référence 5 V |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Environnement | Usage intérieur ou emplacement protégé NEMA 4, altitude jusqu'à 2 000 m |
| Conformité | CISPR 22, CISPR 24, FCC partie 15 classe B, EN 55022, EN 55024, sécurité UL 61010-1 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485
- Grandeur mesurée
- Tension
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée analogique 4-20 mA, Entrée analogique 0-10 V
- Plage de mesure
- -10,24 à +10,24 V ; 4 à 20 mA
- Précision
- Référence 5 V : ±0,04 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M (selon page produit constructeur)
- Entrées analogiques
- 8 voies 16 bits, asymétriques, différentielles ou 4-20 mA
- Connecteur
- Bornier débrochable 14 points pas 3,81 mm, bus ruban 2 x 5
Contenu et accessoires compatibles
Le X-22s est fourni avec son bornier débrochable. Pour éloigner le module du contrôleur, utilisez un câble d'extension ControlByWEB plus long ; prévoyez une alimentation rail DIN 24 V adaptée au contrôleur et à l'ensemble de ses modules. Retrouvez toute la gamme ControlByWEB.
Documentation
Questions fréquentes
Le X-22s est-il compatible avec le X-600M ?
La page produit actuelle de ControlByWEB présente le X-22s comme module d'extension du X-400 et du X-600M. Le manuel utilisateur de 2019 le réservait encore au X-400 : pour un projet sur X-600M, nous vérifions avec vous la version de firmware du contrôleur avant la commande.
Faut-il une résistance externe pour raccorder un capteur 4-20 mA ?
Non. En mode courant, le X-22s commute automatiquement un shunt interne de 200 ohms (±0,1 %) sur la voie choisie. Il suffit de câbler la boucle du transmetteur sur le bornier et de sélectionner le mode 4-20 mA dans l'interface du contrôleur.
Peut-on mesurer une tension supérieure à 10 V ?
La plage la plus large est ±10,24 V en mode asymétrique et ±20,48 V en différentiel. Comme l'impédance d'entrée dépasse 500 mégohms, un simple pont diviseur externe permet d'étendre la plage, par exemple jusqu'à 48 V selon l'exemple du constructeur.
Combien de X-22s peut-on ajouter sur un contrôleur ?
Le bus d'extension du X-400 fournit jusqu'à 1,7 A et accepte jusqu'à 32 modules. Le nombre réel dépend du type de modules et de l'alimentation : en 24 V, un X-22s consomme moins de 20 mA en mode tension, ce qui laisse de la marge ; le mode courant 4-20 mA augmente la consommation.
Quelle différence entre le X-22s et le X-19s ?
Le X-19s mélange relais, entrées numériques et 4 entrées 0 à 5 V en 12 bits. Le X-22s est dédié à la mesure : 8 entrées analogiques 16 bits multi-plages, différentielles ou 4-20 mA, pour raccorder des transmetteurs de pression, de niveau ou de température.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-22s
Précisez-nous les capteurs à raccorder et le contrôleur prévu : nous vous répondons sous 24 h ouvrées avec un conseil technique. Le tarif est établi selon les quantités et la configuration retenue.
Produits similaires
Voir toute la catégorie
ControlByWEB X-600M - Contrôleur programmable industriel 1 024 E/S, Lua
- Aucune (filaire)
- Ethernet
- 1-Wire
HWgroup Perseus Industrial 310/315 - Boîtier de supervision IP rail DIN, LTE
- 4G LTE
- Aucune (filaire)
- Ethernet
ControlByWEB X-11s - Module d'extension 2 relais 20 A pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus
ControlByWEB X-12s - Module d'extension 8 relais pour X-400 et X-600M
- Aucune (filaire)
- RS-485
- Alimenté par le bus
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB X-15s - Module d'extension 8 entrées numériques pour X-400
- Aucune (filaire)
- RS-485
- Ouverture / contact
ControlByWEB X-401 - Module E/S Ethernet 2 relais et 2 entrées, Modbus TCP
- LTE-M
- Wi-Fi
- Aucune (filaire)

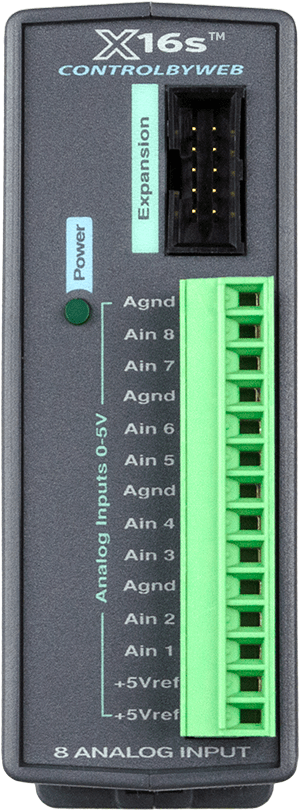

ControlByWEB X-16s - Module d'extension 8 entrées analogiques 24 bits
