Efento BLE Analogique - Interface 4-20 mA ou 0-10 V sans fil Bluetooth
- 2 entrées analogiques : 2 x 4-20 mA ou 2 x 0-10 V selon la référence
- Précision 0,1 % (4-20 mA) ou 0,3 % (0-10 V), 0,01 % après étalonnage 4 points
- Bluetooth Low Energy 4.0, portée jusqu'à 100 m en champ libre
- 3 piles AA 6 300 mAh, jusqu'à 5 ans, alimentation des capteurs 16 V / 30 mA
- Mémoire 40 000 mesures, boîtier ABS IP30
| Connectivité radio | Bluetooth LE |
|---|---|
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA |
| Usage | GTB / intégration BMS, Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif, Mural |
| Protocoles IP et intégration | API HTTP / REST |
| Plage de mesure | 4 à 20 mA ou 0 à 10 V selon version |
| Précision | Signal : ±0,1 % (4-20 mA) ou ±0,3 % (0-10 V) en étalonnage usine, 0,01 % après étalonnage utilisateur 4 points |
| Autonomie | 3 à 5 ans |
| Compatibilité | Capteurs et transmetteurs à sortie 4-20 mA ou 0-10 V, Efento Gateway, Efento Cloud |
| Variante | 4-20 mA ou 0-10 V |
| Entrées | 2 voies analogiques du même type (2 x 4-20 mA ou 2 x 0-10 V) |
| Alimentation des capteurs | Par la pile de l'interface (16 V max, 30 mA) ou source externe |
| Signal | 4-20 mA, 0-10 V |
- Bluetooth LE
- API HTTP / REST
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron 2 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'interface 4-20 mA sans fil Efento BLE Analogique raccorde n'importe quel capteur analogique à une supervision sans câble de bus : transmetteur de pression, sonde de niveau, débitmètre, capteur de température à sortie courant ou tension. Elle existe en deux références, l'une à deux entrées 4-20 mA, l'autre à deux entrées 0-10 V, et enregistre les mesures dans sa mémoire avant de les transmettre en Bluetooth Low Energy.
Fonctionnant sur piles pendant jusqu'à 5 ans, elle peut aussi alimenter le capteur raccordé. C'est une réponse pratique pour les intégrateurs et exploitants qui veulent récupérer une mesure analogique déjà en place, en chaufferie, en local technique ou en process, sans tirer de câble jusqu'à un automate ou à la GTB.
Points forts du BLE Analogique
- 2 voies analogiques en fonctionnement simultané : 2 x 4-20 mA ou 2 x 0-10 V
- Précision de 0,1 % (4-20 mA) ou 0,3 % (0-10 V) en étalonnage usine, 0,01 % après étalonnage utilisateur sur 4 points
- Alimentation des capteurs externes par la pile de l'interface, 16 V et 30 mA au maximum
- Intervalle de mesure réglable de 1 minute à 10 jours, seuils d'alarme configurables
- Mémoire circulaire de 40 000 mesures, les plus anciennes étant écrasées en premier
- 3 piles AA 6 300 mAh remplaçables, jusqu'à 5 ans de fonctionnement
- Boîtier ABS IP30 de 26 x 60 x 124 mm, 130 g piles incluses
Applications en bâtiment et sur site technique
- Chaufferie et sous-station : relevé sans fil d'un transmetteur de pression ou de température 4-20 mA existant, pour suivre un réseau de chauffage.
- Gestion de l'eau : remontée d'une sonde de niveau de cuve ou de bâche, ou d'un débitmètre à sortie analogique, dans un établissement de santé ou une collectivité.
- CVC tertiaire : récupération d'un signal 0-10 V de capteur de pression de gaine ou de qualité d'air pour un diagnostic de centrale de traitement d'air.
- Industrie et logistique : surveillance de grandeurs process (pression d'air comprimé, niveau, température) avec alerte en cas de dépassement.
- Instrumentation temporaire : campagne de mesure de quelques semaines sur un équipement, sans travaux de câblage.
Intégration et compatibilité
L'interface communique en Bluetooth Low Energy (Bluetooth Smart 4.0). En usage autonome, l'application mobile gratuite d'Efento la configure (intervalle, étalonnage, seuils) et lit sa mémoire pour produire des rapports. Pour une surveillance continue, une passerelle Bluetooth Efento Gateway, placée à 100 m au plus en champ libre ou 20 à 30 m en bâtiment, collecte les mesures et les transmet à Efento Cloud. Dès qu'un seuil est franchi, le capteur envoie immédiatement ses données à la plateforme.
La valeur remontée est un courant ou une tension : la conversion en grandeur physique se fait dans Efento Cloud ou dans le logiciel de l'exploitant. L'interface ne parle pas directement BACnet ni Modbus ; l'intégration à une GTB ou à un hyperviseur passe par la passerelle et une plateforme capable de recevoir ses requêtes HTTP. Efento fournit sur demande la documentation, les bibliothèques et les SDK d'intégration. Pour un raccordement filaire en Modbus, voyez plutôt nos modules d'entrées et sorties Ethernet et Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 5905309601925 | 2 entrées 4-20 mA, précision 0,1 % en étalonnage usine | Transmetteurs industriels à boucle de courant : pression, niveau, débit |
| 5905309602656 | 2 entrées 0-10 V, précision 0,3 % en étalonnage usine | Capteurs CVC et sondes à sortie tension |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Références (EAN) | 5905309601925 (4-20 mA), 5905309602656 (0-10 V) |
| Entrées | 2 voies simultanées : 2 x 4-20 mA ou 2 x 0-10 V selon la référence |
| Précision | 0,1 % (4-20 mA) ou 0,3 % (0-10 V) en étalonnage usine, 0,01 % avec étalonnage utilisateur 4 points |
| Alimentation des capteurs | Par la pile de l'interface (16 V max, 30 mA) ou par une source externe |
| Intervalle de mesure | 1 minute à 10 jours, réglable |
| Mémoire | 40 000 mesures, mémoire circulaire |
| Radio | Bluetooth Low Energy (Bluetooth Smart 4.0), 2,4 GHz |
| Puissance d'émission | 2,5 mW (4 dBm) |
| Portée radio | jusqu'à 100 m en champ libre, 20 à 30 m en bâtiment (selon Efento) |
| Période d'émission | 1 s |
| Sécurité | chiffrement possible des échanges, mise à jour du firmware à distance (OTA) |
| Alimentation | 3 piles AA, 6 300 mAh au total, remplaçables |
| Autonomie | jusqu'à 5 ans |

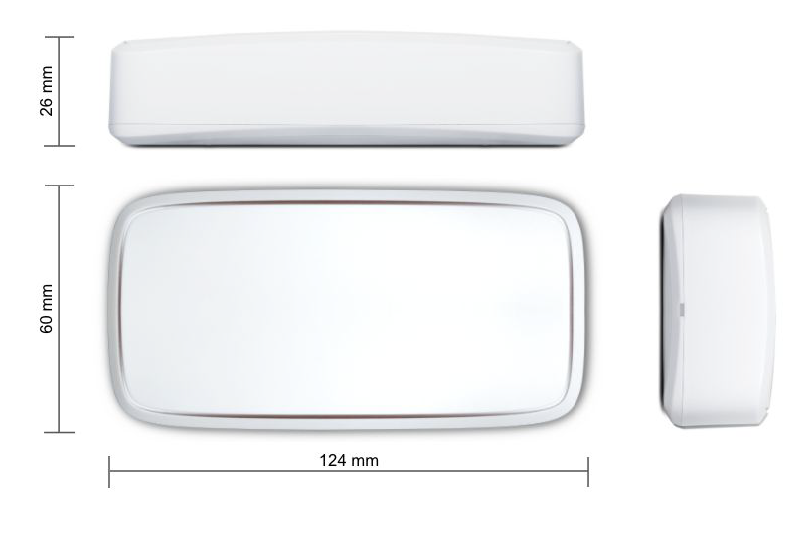

| Dimensions | 26 x 60 x 124 mm |
| Poids | 130 g, piles incluses |
| Boîtier | ABS blanc, IP30 |
| Température de fonctionnement | -15 à +70 °C, 0 à 99 % HR sans condensation |
| Stockage et transport | -40 à +70 °C |
Critères de sélection
- Connectivité radio
- Bluetooth LE
- Entrées et sorties
- Entrée analogique 4-20 mA, Entrée analogique 0-10 V
- Usage
- GTB / intégration BMS, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Adhésif
- Protocoles IP et intégration
- API HTTP / REST
- Plage de mesure
- 4 à 20 mA ou 0 à 10 V selon version
- Précision
- Signal : ±0,1 % (4-20 mA) ou ±0,3 % (0-10 V) en étalonnage usine, 0,01 % après étalonnage utilisateur 4 points
- Autonomie
- 3 à 5 ans
- Compatibilité
- Capteurs et transmetteurs à sortie 4-20 mA ou 0-10 V, Efento Gateway, Efento Cloud
- Variante
- 4-20 mA ou 0-10 V
- Entrées
- 2 voies analogiques du même type (2 x 4-20 mA ou 2 x 0-10 V)
- Alimentation des capteurs
- Par la pile de l'interface (16 V max, 30 mA) ou source externe
- Signal
- 4-20 mA, 0-10 V
Contenu et accessoires compatibles

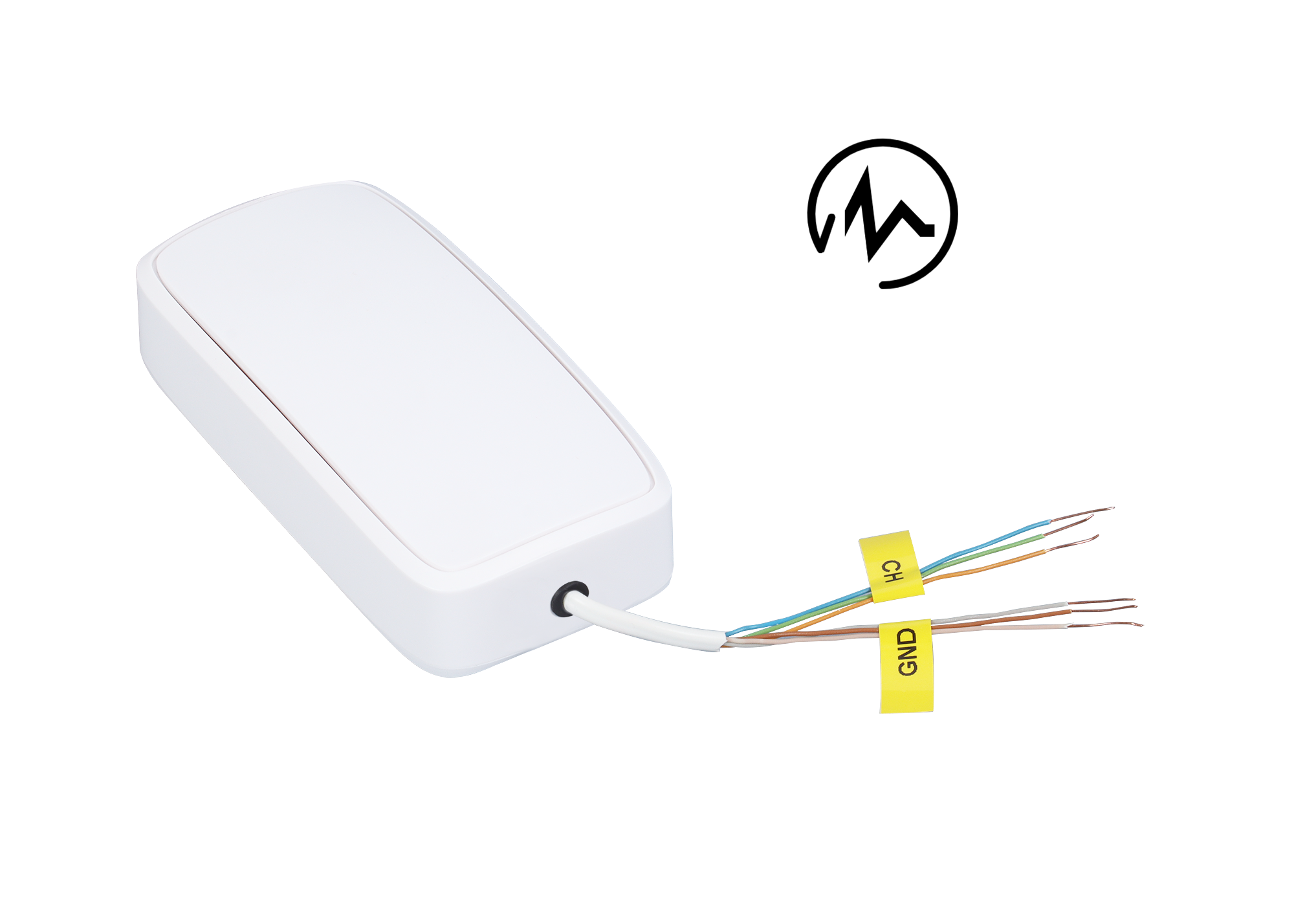

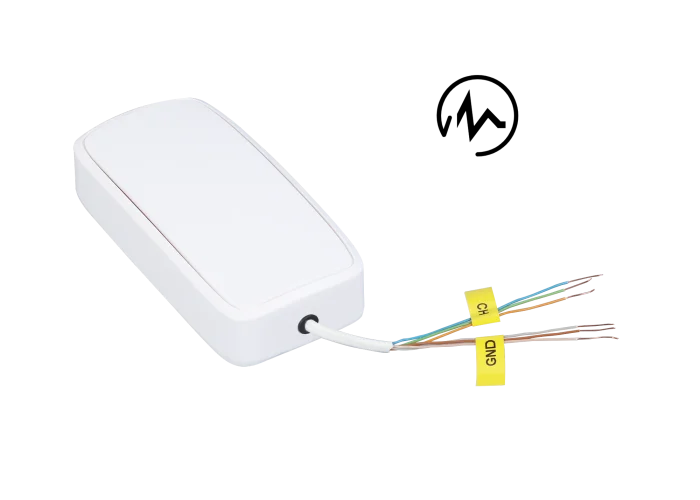

L'interface est livrée avec son câble de raccordement et son pack de piles ; le dos du boîtier reçoit des bandes adhésives double face pour une pose murale sans perçage. Pour la télésurveillance, associez-la à une passerelle Efento Gateway et à Efento Cloud. D'autres interfaces radio sont présentées dans nos modules E/S et interfaces sans fil.
Documentation
Questions fréquentes
Combien de capteurs peut-on raccorder à une interface ?
Deux. Chaque référence dispose de deux voies du même type : deux entrées 4-20 mA pour la version 5905309601925, deux entrées 0-10 V pour la version 5905309602656. Les deux voies fonctionnent simultanément.
L'interface peut-elle alimenter le transmetteur raccordé ?
Oui, dans la limite de 16 V et 30 mA, à partir de ses propres piles. Pour un capteur plus gourmand, ou pour préserver l'autonomie, le transmetteur peut aussi être alimenté par une source externe.
Comment convertir le signal en grandeur physique ?
L'interface remonte la valeur brute en mA ou en V. La mise à l'échelle vers la grandeur réelle (bar, °C, m3/h, pourcentage) se fait sur la plateforme Efento Cloud ou dans le logiciel qui reçoit les données.
Quelle différence avec la version NB-IoT ?
La version Bluetooth stocke ses mesures et les transmet à un smartphone ou à une passerelle Efento située à proximité. La version NB-IoT envoie directement ses données sur le réseau cellulaire, sans passerelle, ce qui convient mieux aux points isolés.
Quelle autonomie attendre ?
Efento annonce jusqu'à 5 ans sur le pack de 3 piles AA 6 300 mAh remplaçables. La durée réelle dépend de l'intervalle de mesure et surtout du courant prélevé si le capteur raccordé est alimenté par l'interface.
