Dragino DR-SI, DR-LT, DR-HT, DR-FSA, DR-FT - Sonde PT100 pour LTC1 et LTC2
- Sondes PT100 classe A 3 fils pour transmetteurs Dragino LTC1 et LTC2
- Précision ±0,6 °C, plages de -196 à +450 °C selon modèle
- Cinq formes : standard IP68, basse et haute température, alimentaire, plate
- Câble de 2 m, 3 m pour la DR-HT
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Confort thermique / CVC, Télégestion de sites distants |
| Plage de mesure | Température : -196 à +450 °C selon modèle |
| Précision | Température : ±0,6 °C (PT100 classe A) |
| Compatibilité | Dragino LTC1, LTC2 |
| Autonomie | Sans objet (alimenté) |
| Élément sensible | PT100 classe A, 3 fils |
| Longueur de câble | 2 m (3 m pour DR-HT) |
| Modèle | DR-SI (standard, -60 à +200 °C), DR-HT (haute température), DR-LT (basse température), DR-FSA (agroalimentaire), DR-FT (plate, -60 à +200 °C) |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Les sondes de température PT100 Dragino DR-SI, DR-LT, DR-HT, DR-FSA et DR-FT se raccordent aux transmetteurs LTC1 et LTC2, qui en transmettent la mesure en LoRaWAN ou en réseau cellulaire. Ces sondes à résistance de platine de classe A couvrent de -196 à +450 °C selon le modèle, avec une précision de ±0,6 °C.
Le choix de la sonde dépend du point de mesure : ambiance ou fluide pour la DR-SI, très basses températures pour la DR-LT, process chauds pour la DR-HT, mesure à cœur en cuisine collective pour la DR-FSA, surface d'un tuyau ou d'un équipement pour la DR-FT. Exploitants et intégrateurs équipent ainsi chaque voie de transmetteur avec le bon capteur, sans changer d'émetteur.
Points forts des sondes DR-SI, DR-LT, DR-HT, DR-FSA et DR-FT
- Élément PT100 de classe A, précision ±0,6 °C sur tous les modèles
- Montage 3 fils, adapté aux voies PT100 des transmetteurs LTC1 et LTC2

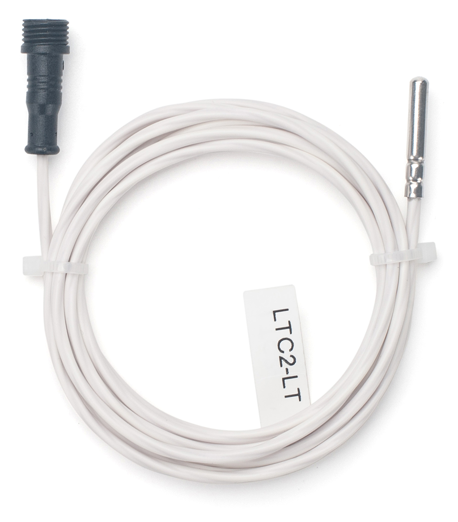

- DR-LT pour les très basses températures : -196 à +150 °C
- DR-HT pour les hautes températures : -70 à +450 °C, câble de 3 m

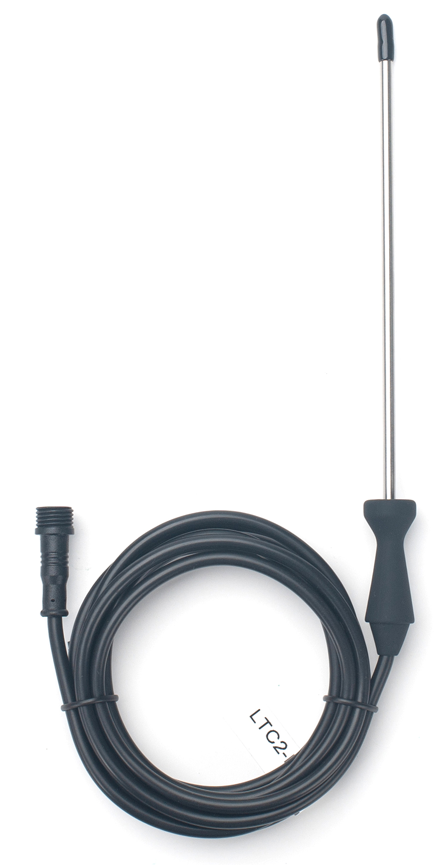

- DR-FSA à piquer, tige de 4 x 150 mm, -40 à +260 °C, câble et poignée en silicone

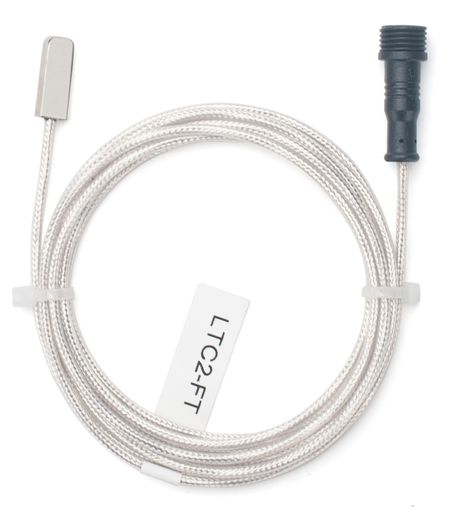

- DR-FT plate de 3,6 x 7,5 x 20 mm pour la mesure de surface
- Câble de 2 m (3 m pour la DR-HT)
Applications en bâtiment et sur site technique
- Santé et laboratoires : congélateurs -80 °C et conteneurs d'azote liquide surveillés avec la DR-LT.
- Restauration collective et agroalimentaire : contrôle de la température à cœur des préparations avec la DR-FSA.
- Chaufferies et sous-stations : température de départ et de retour mesurée en surface de tuyauterie avec la DR-FT.
- Chambres froides, locaux techniques et réserves : mesure d'ambiance avec la sonde standard DR-SI.
- Industrie : fours, sécheurs et process chauds jusqu'à 450 °C avec la DR-HT.
Intégration et compatibilité
Les sondes se branchent sur les voies PT100 des transmetteurs Dragino : une voie sur le LTC1, deux voies indépendantes sur le LTC2. Le transmetteur convertit la résistance en température et l'envoie en LoRaWAN classe A, ou en NB-IoT, LTE-M ou LTE Cat 1 selon sa version. En LoRaWAN, la mesure transite par une passerelle LoRaWAN et un serveur réseau standard, puis rejoint la GTB par MQTT, API HTTP ou une passerelle vers BACnet ou Modbus. Une valeur de -327,6 dans la trame signale une sonde débranchée, ce qui facilite la détection de défaut côté supervision.
Pour d'autres technologies de mesure, consultez nos capteurs de température.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

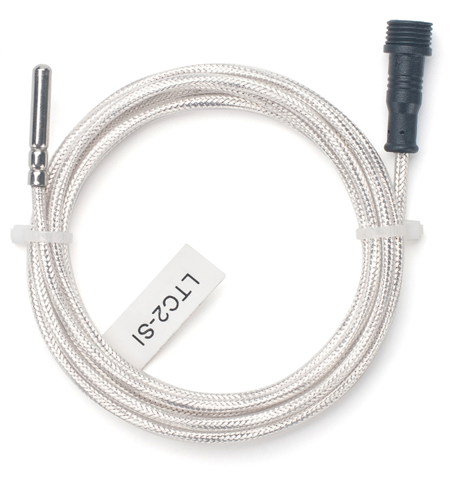

| DR-SI | Sonde standard IP68 à insertion, -60 à +200 °C, 5 x 30 mm | Ambiance, chambre froide, fluide en doigt de gant |
| DR-LT | Basse température, -196 à +150 °C, 5 x 30 mm | Congélateurs de laboratoire, azote liquide, vaccins |
| DR-HT | Haute température, -70 à +450 °C, 4,5 x 30 mm, câble 3 m | Fours, process et réseaux chauds |
| DR-FSA | Sonde alimentaire à piquer, -40 à +260 °C, 4 x 150 mm | Contrôle à cœur des aliments |
| DR-FT | Sonde plate à plaquer, -60 à +200 °C, 3,6 x 7,5 x 20 mm | Surface de tuyauterie ou d'équipement |
Caractéristiques techniques
| Élément sensible | PT100, classe A |
| Précision | ±0,6 °C |
| Raccordement | PT100 3 fils |
| DR-SI | Insertion, IP68, diamètre 5 mm x 30 mm, -60 à +200 °C, câble 2 m |
| DR-LT | Insertion, diamètre 5 mm x 30 mm, -196 à +150 °C, câble 2 m |
| DR-HT | Insertion, diamètre 4,5 mm x 30 mm, -70 à +450 °C, câble 3 m |
| DR-FSA | Insertion, diamètre 4 mm x 150 mm, -40 à +260 °C, câble et poignée en silicone tenant 200 °C, câble 2 m |
| DR-FT | Plaquée, 3,6 x 7,5 x 20 mm, -60 à +200 °C, câble 2 m |
| Transmetteurs compatibles | Dragino LTC1 (1 voie) et LTC2 (2 voies) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température
- Usage
- Confort thermique / CVC, Chaîne du froid, Télégestion de sites distants
- Plage de mesure
- Température : -196 à +450 °C selon modèle
- Précision
- Température : ±0,6 °C (PT100 classe A)
- Compatibilité
- Dragino LTC1, LTC2
- Autonomie
- Sans objet (alimenté)
- Élément sensible
- PT100 classe A, 3 fils
- Longueur de câble
- 2 m (3 m pour DR-HT)
- Modèle
- DR-SI (standard, -60 à +200 °C), DR-HT (haute température), DR-LT (basse température), DR-FSA (agroalimentaire), DR-FT (plate, -60 à +200 °C)
Contenu et accessoires compatibles
Chaque référence comprend une sonde avec son câble. Les transmetteurs LTC1 et LTC2 se commandent séparément, en version pile, solaire ou cellulaire. Voir aussi la gamme complète sur notre page Dragino.
Documentation
Questions fréquentes
La sonde est-elle fournie avec le transmetteur LTC1 ou LTC2 ?
Non. Dragino précise que la référence du transmetteur n'inclut pas de sonde de température : chaque voie se commande avec la sonde DR adaptée au point de mesure, ou reçoit une sonde PT100 3 fils existante.
Quelle sonde choisir pour un congélateur très basse température ?
La DR-LT, qui mesure de -196 à +150 °C. Elle couvre les congélateurs de laboratoire, les cuves d'azote liquide et le transport de vaccins. Pour une chambre froide classique ou un local technique, la DR-SI, de -60 à +200 °C, suffit.
Comment mesurer la température d'une canalisation ?
Utilisez la DR-FT, une sonde plate de 3,6 x 7,5 x 20 mm conçue pour être plaquée sur la surface à mesurer. Dragino documente sa fixation sur une paroi dans la notice du LTC1 et LTC2. Pour mesurer le fluide lui-même, préférez une sonde à insertion dans un doigt de gant.
Peut-on raccorder une sonde PT100 d'une autre marque ?
Oui. Les transmetteurs LTC1 et LTC2 sont prévus pour des sondes PT100 3 fils. La notice Dragino explique comment raccorder une sonde personnalisée et traite aussi le cas d'une PT100 2 fils.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour les sondes DR-SI, DR-LT, DR-HT, DR-FSA et DR-FT
Décrivez les points de mesure et les plages de température visées : nous vous répondons sous 24 h ouvrées avec la sonde conseillée pour chaque voie. Les tarifs sont établis selon les quantités.
