Dragino LC04 - Contrôleur LoRaWAN 4 sorties basse tension 8 à 28 V
- Contrôleur LoRaWAN 1.0.3 classe C à 4 sorties pilotables à distance
- Alimentation 8 à 28 V, tension de sortie identique à l'entrée
- Jusqu'à 200 mA par voie pour colonnes lumineuses et voyants
- Commande temporisée dès 6 s et journal horodaté des événements
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Entrées et sorties | Sortie TOR / transistor |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Sorties | 4 sorties basse tension, tension de sortie égale à l'alimentation |
| Courant maximal par voie | 200 mA |
| Classe LoRaWAN | Classe C, OTAA |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

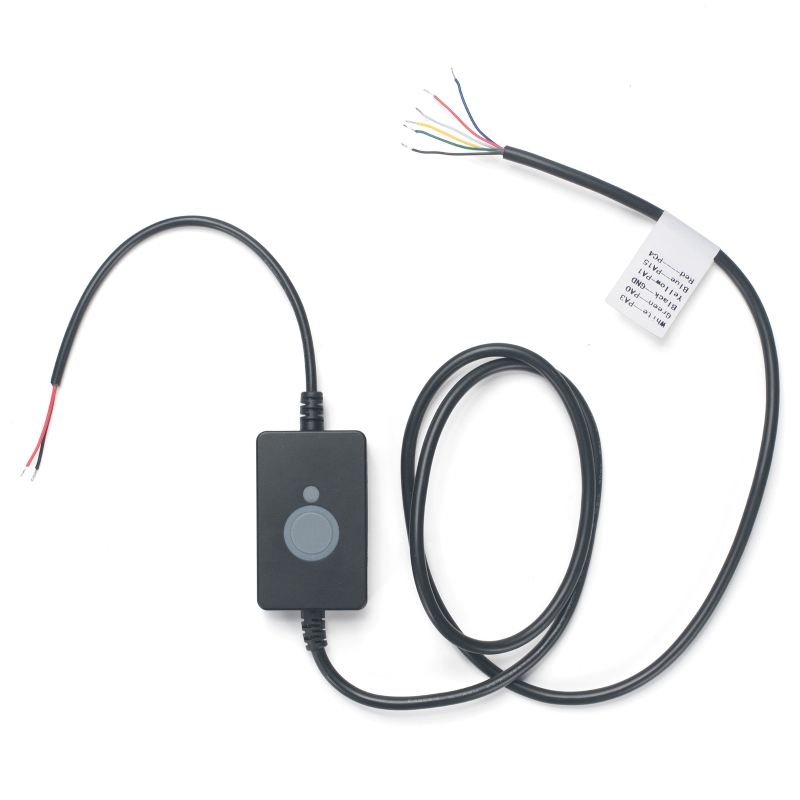

Le Dragino LC04 est un contrôleur LoRaWAN 4 sorties basse tension intégré à un câble : un petit boîtier relié d'un côté à l'alimentation 8 à 28 V et de l'autre à quatre fils de sortie. Chaque voie restitue la tension d'alimentation, jusqu'à 200 mA, et se commande à distance depuis un serveur réseau LoRaWAN.
Il s'adresse aux intégrateurs et aux exploitants qui veulent afficher un état ou déclencher une alerte visuelle sans tirer de câble de bus : colonne lumineuse rouge, orange, verte sur une ligne de production, voyant de dépassement de seuil en local technique, signal sonore d'appel. Livré avec ses clés LoRaWAN uniques, il rejoint le réseau en OTAA dès son activation par le bouton de réinitialisation.
Points forts du LC04
- 4 sorties basse tension pilotables individuellement
- Alimentation de 8 à 28 V, tension de sortie identique à l'entrée
- Courant maximal de 200 mA par voie
- LoRaWAN 1.0.3 en classe C : ordres appliqués dès réception
- Activation OTAA avec clés préchargées, réglage par liaison descendante
- Commande temporisée des sorties, à partir de 6 secondes
- Journal horodaté des événements et relecture à distance de l'historique
- Mise à jour du firmware sans fil (OTA) pour changer de bande ou corriger une version
Applications en bâtiment et sur site technique

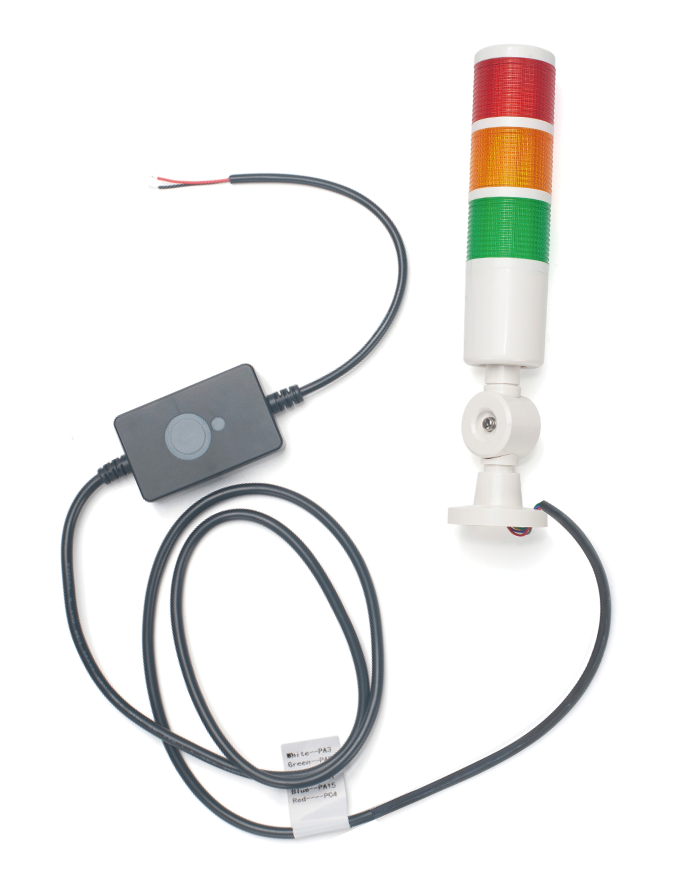

- Industrie et logistique : commande d'une colonne lumineuse tricolore pour signaler l'état d'une machine, d'un quai ou d'une zone de préparation.
- Locaux techniques et salles serveurs : allumage d'un voyant ou d'un buzzer quand un capteur de température ou de fuite remonte une alarme sur la plateforme.
- Tertiaire et enseignement : signalisation d'une salle occupée ou d'un seuil de CO2 dépassé, à partir d'une règle de la plateforme de supervision.
- Collectivités et sites isolés : report visuel d'un défaut sur un équipement distant, sans liaison filaire avec le poste de supervision.
Intégration et compatibilité

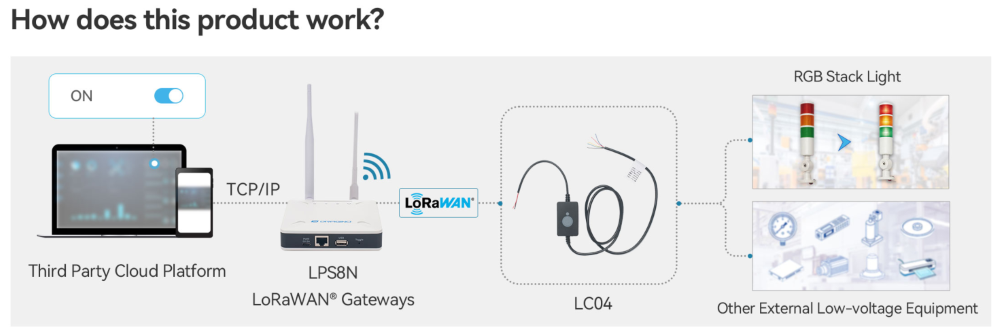

Le LC04 s'enregistre sur tout serveur réseau LoRaWAN standard (The Things Network, ChirpStack, Loriot ou serveur privé) via une passerelle LoRaWAN. Dragino fournit le décodeur de trames de ses produits pour lire l'état des sorties en clair.
Toute la configuration passe par liaison descendante : intervalle d'envoi, activation des sorties, commande temporisée, mode confirmé, intervalle de synchronisation horaire (10 jours par défaut). L'état des quatre voies est remonté dans un octet dédié, et une commande renvoie le modèle, la version de firmware et la bande utilisée. Une GTB peut ainsi le piloter au travers de la plateforme IoT, par MQTT ou API selon le serveur réseau retenu.
Pour des besoins plus larges, comparez avec nos modules d'entrées et sorties LoRaWAN et l'ensemble des relais pilotés à distance.
Caractéristiques techniques
| Fonction | Contrôleur de sorties basse tension à commande LoRaWAN |
| Nombre de sorties | 4 |
| Tension d'alimentation | 8 à 28 V |
| Tension de sortie | Identique à la tension d'alimentation |
| Courant maximal par voie | 200 mA |
| Protocole radio | LoRaWAN 1.0.3, classe C |
| Activation | OTAA, clés uniques préchargées |
| Bandes disponibles | EU868, US915, AU915, AS923, KR920, IN865, EU433, CN470 (une bande par firmware) |
| Configuration | Liaison descendante LoRaWAN |
| Fonctions | Commande temporisée, journal horodaté, mode confirmé, synchronisation horaire |
| Mise à jour | Firmware par OTA |
| Dimensions de l'emballage | 195 x 50 x 30 mm |
| Poids | 95 g |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Entrées et sorties
- Sortie TOR / transistor
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Sorties
- 4 sorties basse tension, tension de sortie égale à l'alimentation
- Courant maximal par voie
- 200 mA
- Classe LoRaWAN
- Classe C, OTAA
Contenu et accessoires compatibles
Le colis contient le câble de commande LC04. L'alimentation 8 à 28 V et la charge à piloter (colonne lumineuse, voyant) ne sont pas fournies. Une passerelle LoRaWAN, comme la Dragino LPS8v2 ou la LPS8N, est nécessaire si le site n'est pas déjà couvert. Retrouvez toute la gamme sur la page Dragino.
Documentation
Questions fréquentes
Quels équipements peut-on piloter avec le LC04 ?
Des charges basse tension continues qui consomment au plus 200 mA par voie : colonnes lumineuses de signalisation, voyants, buzzers, bobines de petits relais d'interface. La tension délivrée sur chaque sortie est celle de l'alimentation, entre 8 et 28 V. Pour une charge plus forte ou du 230 V, il faut intercaler un relais d'interface.
Le LC04 réagit-il immédiatement à un ordre ?
Oui. Il fonctionne en classe C LoRaWAN : son récepteur reste à l'écoute en permanence et applique une commande de liaison descendante dès sa réception, sans attendre son prochain envoi périodique. C'est ce qui le distingue des capteurs sur pile, qui fonctionnent en classe A.
Peut-on programmer une sortie pour une durée limitée ?
Oui. Une commande dédiée active les sorties pendant une durée choisie, 6 secondes au minimum, puis les ramène à leur état d'origine ou les inverse selon le mode retenu. Le LC04 envoie une trame de confirmation quand l'ordre a été exécuté.
Les événements sont-ils conservés si le réseau LoRaWAN est indisponible ?
Le LC04 dispose d'une fonction de journalisation horodatée. Avec le mode confirmé activé, les messages non acquittés sont marqués et stockés en mémoire, puis peuvent être relus par une commande de lecture de l'historique sur une plage de dates. La synchronisation de l'heure passe par la commande MAC DeviceTimeReq (LoRaWAN 1.0.3).
Quelle différence avec le LC03 ou le LT-22222-L ?
Le LC03 est une prise connectée qui commute une charge secteur. Le LT-22222-L est un module d'entrées et sorties sur rail DIN avec relais 5 A et entrées de mesure. Le LC04 est le plus simple des trois : quatre sorties basse tension, sans entrée, pensées pour la signalisation.
À propos de Dragino

Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LC04
Indiquez la charge à piloter, sa tension et le réseau LoRaWAN en place : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
