Dragino DS03A - Détecteur d'ouverture de porte extérieur LoRaWAN et NB-IoT
- Contact magnétique extérieur, détection de 10 à 45 mm selon la porte
- Compteur d'ouvertures, durée et alarme de porte restée ouverte
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Fonctionnement de -40 à +85 °C, historique Datalog
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Ouverture / contact |
| Usage | Chaîne du froid, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Type de montage | Mural |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Contact magnétique déporté (câble 40 cm) |
| Distance de détection | 10 à 30 mm (bois), 30 à 45 mm (métal) |
| Voies | 1 ou 2 ouvrants |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LTE-M et NB-IoT, LoRaWAN, NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

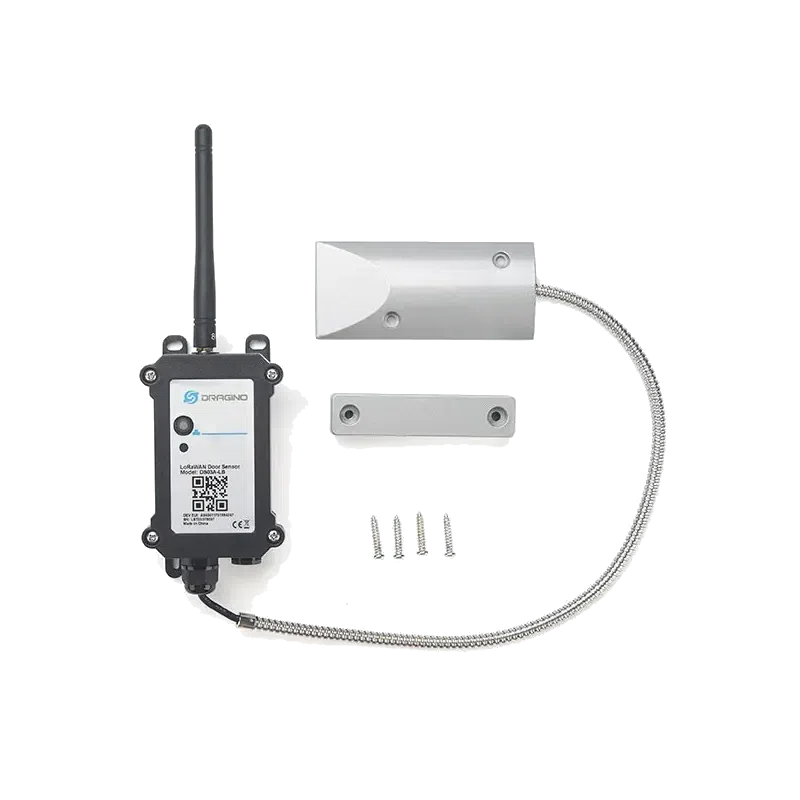

Le Dragino DS03A est un détecteur d'ouverture de porte LoRaWAN conçu pour l'extérieur : un contact magnétique déporté signale chaque ouverture et chaque fermeture, compte les ouvertures et mesure la durée de la dernière. Boîtier étanche, pile industrielle et plage de -40 à +85 °C lui permettent de surveiller portails, portes de locaux techniques et trappes en plein air. Il est disponible en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Il vise les exploitants, gestionnaires de sites et services sûreté qui veulent savoir à distance qui ouvre quoi, et combien de temps. L'alarme d'ouverture prolongée signale une porte restée ouverte.
Points forts du DS03A
- Détection d'ouverture et de fermeture par contact magnétique, sonde sur câble de 40 cm
- Distance de détection de 10 à 30 mm (porte bois) et de 30 à 45 mm (porte métallique)
- Compteur d'ouvertures et durée de la dernière ouverture dans chaque trame
- Alarme d'ouverture prolongée avec répétition jusqu'à la fermeture
- Émission à chaque changement d'état et toutes les 2 heures par défaut en LoRaWAN
- Mode deux voies pour surveiller deux ouvrants avec un seul boîtier
- Pile Li-SOCl2 8 500 ou 19 000 mAh, jusqu'à 5 ans annoncés, ou alimentation solaire
Applications en bâtiment et sur site technique
- Locaux techniques et armoires extérieures : traçabilité des accès aux postes, chaufferies, locaux télécoms et coffrets en toiture.
- Portails et barrières de sites tertiaires, logistiques ou de collectivités : état et nombre de passages.
- Chambres froides et entrepôts : alarme si une porte reste ouverte trop longtemps, pour préserver la chaîne du froid.
- Trappes, regards et capots : détection d'ouverture non autorisée sur les ouvrages des réseaux d'eau ou d'énergie.
Intégration et compatibilité
En LoRaWAN, le DS03A rejoint le réseau en OTAA classe A avec ses clés d'usine et fonctionne avec The Things Stack, ChirpStack ou un autre serveur réseau standard ; le décodeur est publié par Dragino sur GitHub. Sur une porte très fréquentée, on peut ne transmettre que le total d'ouvertures à intervalle régulier. La configuration se fait par Bluetooth 5.1, par commandes AT ou par downlink, et la GTB récupère les états via MQTT, une API HTTP ou une passerelle LoRaWAN vers BACnet ou Modbus.
Les versions NB-IoT, LTE-M et LTE Cat 1 n'ont pas besoin de passerelle : elles envoient leurs trames directement à un broker ou à une plateforme (ThingsBoard, ThingSpeak, Datacake, Node-RED, ThingsEye) en MQTT, MQTTs, TCP ou UDP, ainsi qu'en CoAP pour les versions NB et CB. Elles sont livrées sans carte SIM, à équiper de la Nano-SIM de votre opérateur IoT, et les versions CB et CS peuvent joindre leur position GNSS.
Voir aussi les autres détecteurs d'ouverture de porte et fenêtre, nos passerelles LoRaWAN et la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau et une source d'énergie.
| Référence | Différence | Usage conseillé |
|---|---|---|

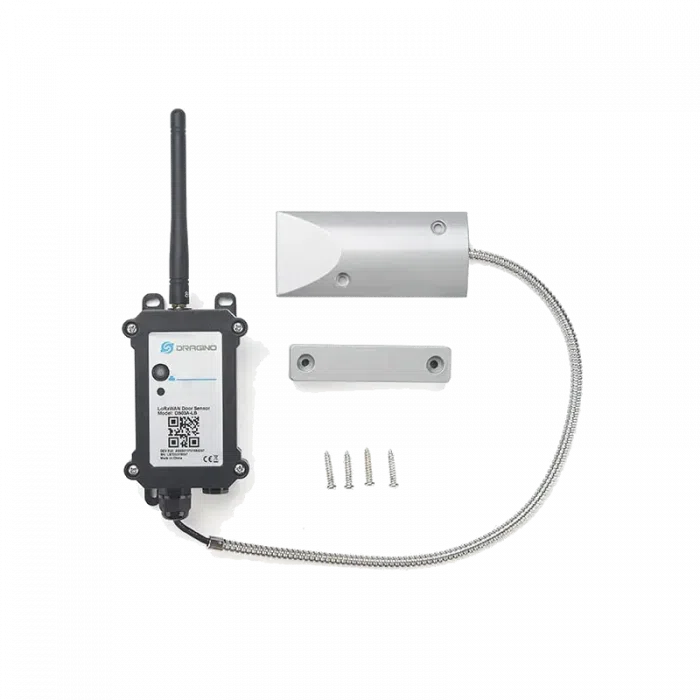

| DS03A-LB, -LB2 | LoRaWAN, pile Li-SOCl2 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

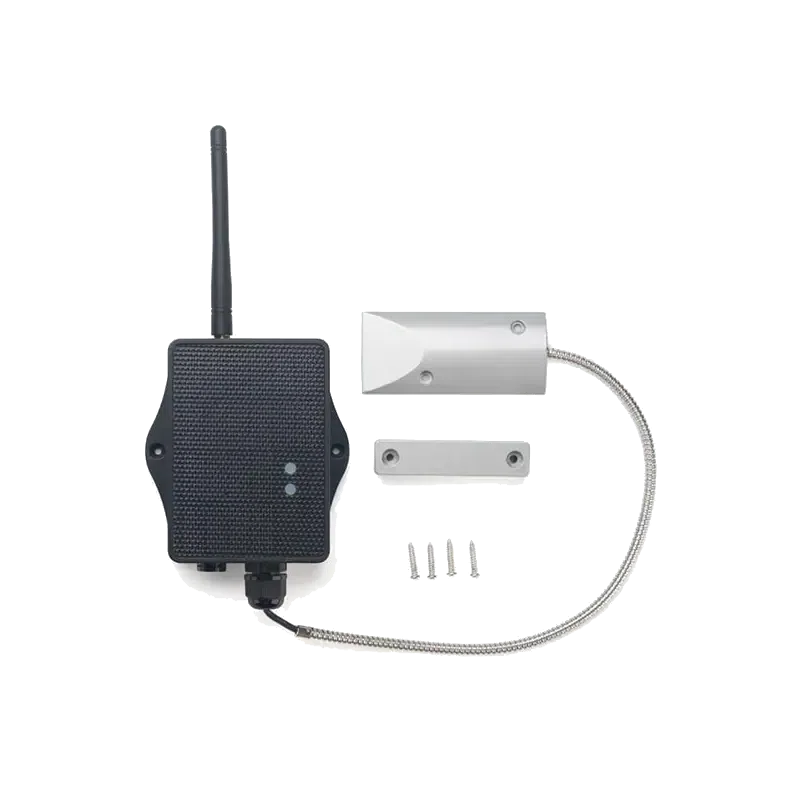

| DS03A-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans changement de pile |
| DS03A-NB, -NB2, -NS | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé couvert en NB-IoT |
| DS03A-CB, -CB2, -CS | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| DS03A-KN | LTE Cat 1, batterie rechargeable 1 000 mAh (socle de charge) | Zone sans NB-IoT ni LTE-M |
| DS03A-KS | LTE Cat 1, solaire et batterie Li-ion 3 000 mAh | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Détection | Contact magnétique, sonde déportée sur câble de 40 cm |
| Distance aimant et capteur | 10 à 30 mm (porte bois), 30 à 45 mm (porte métallique) |
| Données transmises | État ouvert ou fermé, nombre d'ouvertures, durée de la dernière ouverture, horodatage |
| Voies | 1 voie par défaut, 2 voies en option (sans Datalog) |
| Alarme | Ouverture prolongée au-delà d'une durée réglable, répétée jusqu'au changement d'état |
| Température de fonctionnement | -40 à +85 °C |
| Tension d'alimentation | 2,5 à 3,6 V (LoRaWAN), 2,6 à 3,6 V (cellulaire) |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, EU868 (bande 862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS en option dans la trame |
| LTE Cat 1 (KN, KS) | Module EG800, bandes européennes B1, B3, B5, B7, B8, B20 et B28 |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP (NB et CB) ; MQTT, MQTTs, TCP, UDP (KN, KS) |
| Carte SIM | Emplacement nano-SIM, carte SIM non fournie |
| Alimentation | Pile Li-SOCl2 8 500 mAh (LB, NB, CB) ou 19 000 mAh (LB2, NB2, CB2) ; panneau solaire et Li-ion 3 000 mAh (LS, NS, CS, KS) ; Li-ion 1 000 mAh rechargeable (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans en LoRaWAN selon usage (constructeur) |
| Intervalle d'émission LoRaWAN | 2 heures par défaut, plus une trame à chaque ouverture ou fermeture |
| Dimensions et poids (CB) | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Ouverture / contact
- Usage
- Chaîne du froid, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Type de montage
- Mural
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Contact magnétique déporté (câble 40 cm)
- Distance de détection
- 10 à 30 mm (bois), 30 à 45 mm (métal)
- Voies
- 1 ou 2 ouvrants
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LTE-M et NB-IoT, LoRaWAN, NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles
Le DS03A est livré avec sa sonde de contact magnétique déportée ; les versions cellulaires ajoutent une antenne externe. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions cellulaires.
Documentation
Questions fréquentes
Quel écart entre l'aimant et le capteur ?
Dragino indique une distance de détection de 10 à 30 mm sur une porte en bois et de 30 à 45 mm sur une porte métallique. La sonde est déportée au bout d'un câble de 40 cm, ce qui laisse le boîtier à l'abri sur le dormant ou le mur.
Le DS03A peut-il surveiller deux ouvrants ?
Oui, en mode deux voies (commande AT+TTRCHANNEL=2), il remonte l'état, le compteur d'ouvertures et la durée de la dernière ouverture pour deux contacts. Dans ce mode, la fonction Datalog n'est pas disponible.
Comment fonctionne l'alarme d'ouverture prolongée ?
On fixe une durée maximale d'ouverture. Si la porte reste ouverte au-delà, le DS03A envoie une alarme, puis la répète à l'intervalle choisi jusqu'au changement d'état. C'est utile pour une chambre froide ou un local technique laissé ouvert.
Combien de temps tient la pile ?
Dragino annonce jusqu'à 5 ans avec la pile de 8 500 mAh. Une porte très sollicitée réduit cette durée si chaque mouvement génère une émission ; on peut alors ne transmettre que le compteur à intervalle fixe, ou choisir la pile de 19 000 mAh ou une version solaire.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le DS03A
Indiquez le nombre d'accès et le réseau visé : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
